Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3600HB9507 (UNIVERSALROTAK36-670)'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen.Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

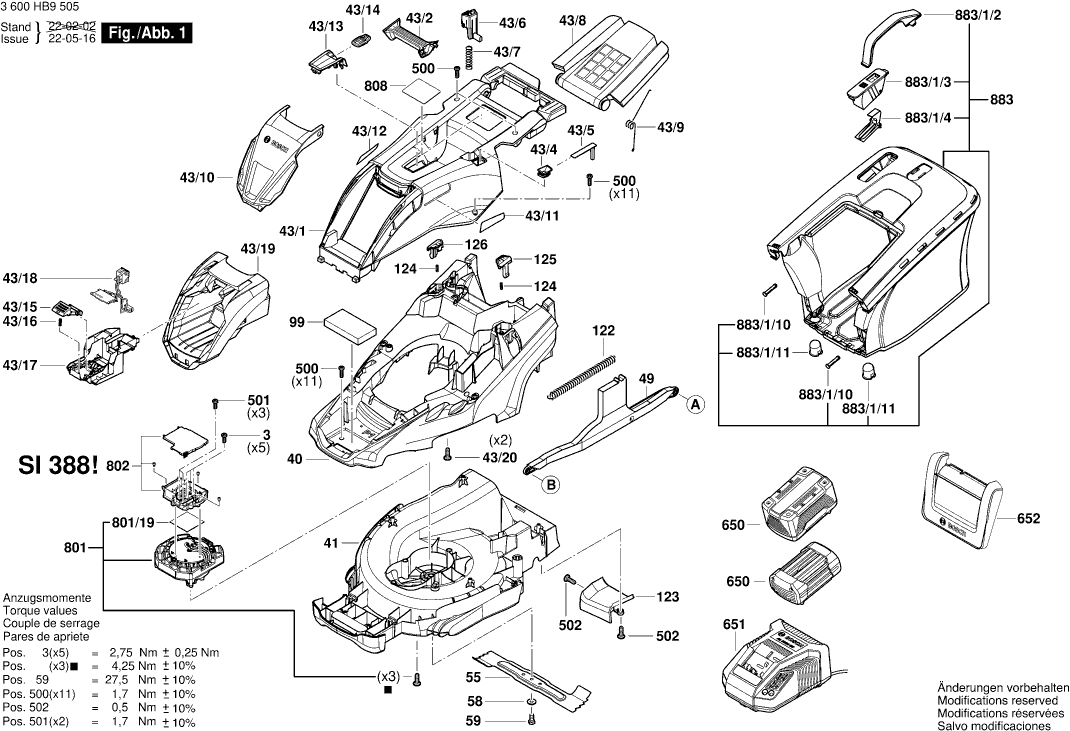

Tekeningen van de Bosch 3600HB9507 (UNIVERSALROTAK36-670)
Onderdelen lijst van de Bosch 3600HB9507 (UNIVERSALROTAK36-670)
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| SCHROEF | ||||
| 3 | 160343003T | 1.00 | 1.21 | |
| TORX-FLENSSCHROEF | ||||
| 32 | F016L69108 | 1.00 | 1.21 | |
| LEIDINGHOUDER | ||||
| 39/16 | F016L66895 | 1.00 | 1.21 | |
| SPANHEFBOOM | ||||
| 39/801 | F016105363 | 4.18 | 5.06 | |
| MAAIERHUIS /38 | ||||
| 40 | F016L90981 | 23.90 | 28.92 | |
| APPARATUURHUIS 38 CM | ||||
| 41 | F016L69357 | 33.33 | 40.33 | |
| MOTORKAP | ||||
| 43/1 | F016L90017 | 16.79 | 20.32 | |
| SIERROOSTER PRINTED | ||||
| 43/10 | F016L91059 | 15.61 | 18.89 | |
| ZELFKLEVENDE PLAAT L/H | ||||
| 43/11 | F016L90076 | 2.40 | 2.90 | |
| ZELFKLEVENDE PLAAT | ||||
| 43/11 | 160111C3G3 | 2.40 | 2.90 | |
| ZELFKLEVENDE PLAAT | ||||
| 43/12 | 160111C3G4 | 2.40 | 2.90 | |
| ZELFKLEVENDE PLAAT R/H | ||||
| 43/12 | F016L90077 | 2.40 | 2.90 | |
| AFDEKSCHERM | ||||
| 43/13 | F016L90021 | 1.90 | 2.30 | |
| SLEUTEL | ||||
| 43/14 | F016L90054 | 7.46 | 9.03 | |
| ACTIVEERHENDEL | ||||
| 43/15 | F016L90773 | 5.96 | 7.21 | |
| VEER | ||||
| 43/16 | F016L90701 | 1.00 | 1.21 | |
| SCHAKELAARGELEIDING | ||||
| 43/17 | F016L90777 | 5.96 | 7.21 | |
| KABELBOOM | ||||
| 43/18 | F016L90833 | 17.60 | 21.30 | |
| BATTERIJHUIS | ||||
| 43/19 | F016L90057 | 10.68 | 12.92 | |
| HANDGREEP | ||||
| 43/2 | F016L90018 | 1.49 | 1.80 | |
| TRANSPARANT DEKSEL INDOW | ||||
| 43/4 | F016L90432 | 1.49 | 1.80 | |
| AFLEESINSTRUMENT /46 | ||||
| 43/5 | F016L90434 | 1.00 | 1.21 | |
| TOETS | ||||
| 43/6 | 1600A022AC | 2.08 | 2.52 | |
| VEER | ||||
| 43/7 | F016L91168 | 1.00 | 1.21 | |
| BESCHERMLAP | ||||
| 43/8 | F016L90022 | 7.46 | 9.03 | |
| VEER | ||||
| 43/9 | F016L90868 | 1.49 | 1.80 | |
| SCHARNIERDEEL NK ARM 36/38 | ||||
| 49 | F016L90027 | 8.35 | 10.10 | |
| AS /38 CM REAR | ||||
| 52/1 | F016L90005 | 4.94 | 5.98 | |
| SCHARNIERHELFT HOC LEVER | ||||
| 52/2 | F016L90033 | 1.49 | 1.80 | |
| SCHARNIERHELFT PACER | ||||
| 52/3 | F016L90037 | 1.49 | 1.80 | |
| WIEL 165MM BLACK | ||||
| 52/805 | F016105108 | 9.67 | 11.70 | |
| WIEL EAR | ||||
| 52/805 | F016104422 | 8.35 | 10.10 | |
| MAAIMES CM P1 | ||||
| 55 | F016L90158 | 15.61 | 18.89 | |
| VERENDE SLUITRING | ||||
| 58 | F016L66173 | 1.32 | 1.60 | |
| BOUT | ||||
| 59 | F016L66141 | 2.18 | 2.64 | |
| AS /38 CM FRONT | ||||
| 61/1 | F016L90004 | 4.18 | 5.06 | |
| SCHARNIERHELFT HOC LEVER | ||||
| 61/2 | F016L90032 | 1.49 | 1.80 | |
| AFTANDSSTUK RONT | ||||
| 61/3 | F016L90036 | 1.00 | 1.21 | |
| ARRETEERKAP MM AXLE | ||||
| 61/4 | F016L68095 | 1.49 | 1.80 | |
| WIEL RONT | ||||
| 61/805 | F016104421 | 9.67 | 11.70 | |
| WIEL BUSHED BLACK | ||||
| 61/805 | F016105110 | 8.35 | 10.10 | |
| HANDGREEP | ||||
| 75/1 | F016L90608 | 14.94 | 18.08 | |
| SCHROEF | ||||
| 75/14 | F016L36542 | 2.40 | 2.90 | |
| TORX-FLENSSCHROEF | ||||
| 75/15 | F016L68124 | 1.00 | 1.21 | |
| BEDRADINGEENHEID | ||||
| 75/3 | F016L90849 | 16.79 | 20.32 | |
| CONNECTORHUIS | ||||
| 75/3/1 | F016L67218 | 4.94 | 5.98 | |
| Niet meer leverbaar, geen vervanging | ||||
| 75/3/2 | F016L90847 | |||
| SCHAKELAARSET | ||||
| 75/3/803 | F016104163 | 13.13 | 15.89 | |
| KABELGELEIDING | ||||
| 75/3/804 | F016104213 | 8.35 | 10.10 | |
| MOEROPNAME | ||||
| 75/802 | F016105314 | 2.86 | 3.46 | |
| SCHAKELAARMONTAGE | ||||
| 75/804 | F016105448 | 33.65 | 40.72 | |
| HULS | ||||
| 75/805 | F016104361 | 4.18 | 5.06 | |
| HOUDERARM | ||||
| 78/1 | F016L91163 | 1.49 | 1.80 | |
| HANDGREEP M L/H | ||||
| 78/2 | F016L90890 | 9.67 | 11.70 | |
| SCHROEF | ||||
| 78/3 | F016L36542 | 2.40 | 2.90 | |
| HOUDERARM | ||||
| 79/1 | F016L91164 | 1.49 | 1.80 | |
| Niet meer leverbaar, geen vervanging | ||||
| 79/2 | F016L90891 | |||
| BALANCEERSTUKKEN | ||||
| 99 | F016L69400 | 17.60 | 21.30 | |
| MACHINE-CLIP | ||||
| 121 | F016L91066 | 1.00 | 1.21 | |
| VEER | ||||
| 122 | F016L59327 | 2.86 | 3.46 | |
| KUNSTSTOF INZETSTUK L 38 | ||||
| 123 | F016L90553 | 2.40 | 2.90 | |
| VEER | ||||
| 124 | F016L90701 | 1.00 | 1.21 | |
| TOETS H | ||||
| 125 | F016L90197 | 2.08 | 2.52 | |
| TOETS H | ||||
| 126 | F016L90198 | 2.08 | 2.52 | |
| AFDEKDOP | ||||
| 132 | F016L68116 | 1.00 | 1.21 | |
| TORX-FLENSSCHROEF | ||||
| 500 | F016L68124 | 1.00 | 1.21 | |
| SCHROEFDRVOERINGSSCHROEF | ||||
| 501 | 2603410048 | 1.49 | 1.80 | |
| ZELFTAPPENDE SCHROEF | ||||
| 502 | F016L37433 | 1.00 | 1.21 | |
| ACCUPAKKET | ||||
| 650 | 1607A350RC | 340.97 | 412.57 | |
| Accu | ||||
| 650 | 2607336913 | 187.62 | 227.02 | |
| SNELLADER | ||||
| 651 | 2607226273 | 64.67 | 78.25 | |
| AFBUIGPLAAT BLY P1 | ||||
| 652 | F016L90829 | 16.79 | 20.32 | |
| GELIJKSTROOMMOTOR | ||||
| 801 | 1607000E85 | 146.07 | 176.74 | |
| WARMTEGELEIDENDE FOLIE | ||||
| 801/19 | 1600A01Z1R | 8.35 | 10.10 | |
| EL.MODULE | ||||
| 802 | F016105439 | 55.56 | 67.23 | |
| TYPEPLAAT | ||||
| 808 | 160111A7BN | 2.18 | 2.64 | |
| OPVANGMAND | ||||
| 883 | F016105378 | 64.67 | 78.25 | |
| OPVANGMAND | ||||
| 883 | F016105377 | 58.03 | 70.22 | |
| STEKKERPEN | ||||
| 883/1/10 | F016L91107 | 2.86 | 3.46 | |
| BUSINZETSTUK | ||||
| 883/1/11 | F016L91108 | 2.86 | 3.46 | |
| HANDGREEP RASSBOX | ||||
| 883/1/2 | F016L90040 | 1.49 | 1.80 | |
| AFDEKKING | ||||
| 883/1/3 | F016L90557 | 2.08 | 2.52 | |
| OPLEGPLAAT | ||||
| 883/1/4 | F016L91038 | 1.00 | 1.21 | |
