Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3600H8A101 ( UNIVERSALVERTICUTT1100 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3600H8A101 ( UNIVERSALVERTICUTT1100 )

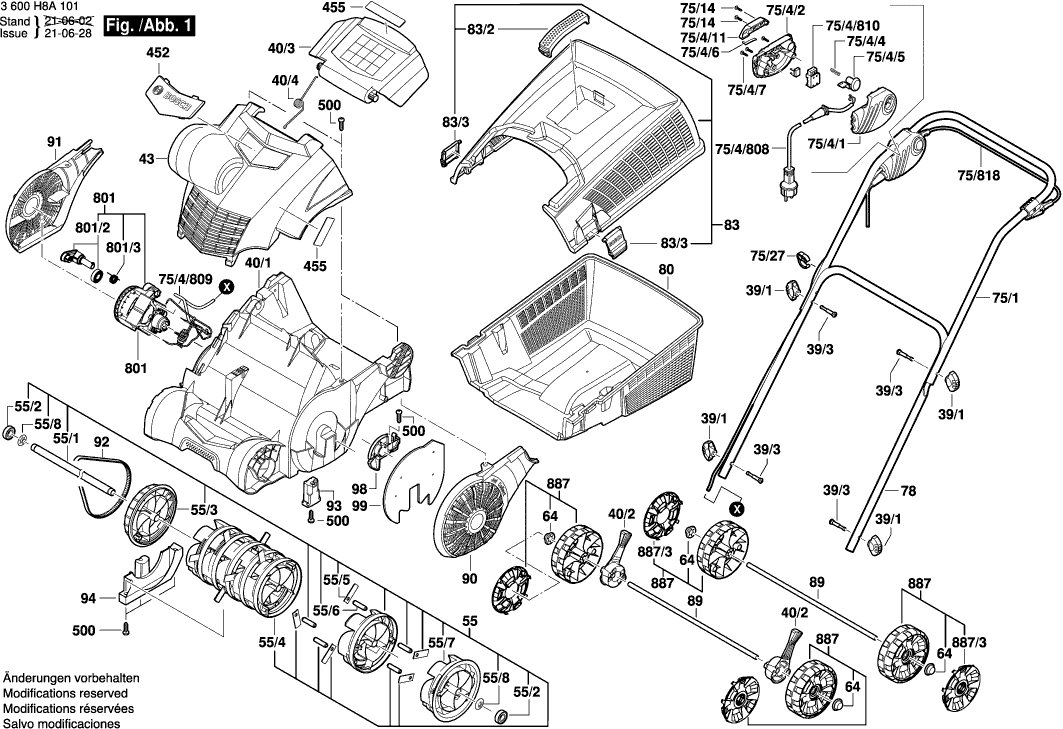

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Bosch 3600H8A101 ( UNIVERSALVERTICUTT1100 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Spangreep
39/1 F016F05692 0.83 1.00

Loopbout
39/3 F016F05693 0.83 1.00

Chasis
40/1 F016F05676 36.85 44.59

Stelhefboom
40/2 F016F05694 1.18 1.43

BESCHERMLAP
40/3 F016F05695 3.31 4.01

Veer
40/4 F016F05696 0.83 1.00

MOTORKAP
43 F016F05677 9.53 11.53

Snijder
55 F016F05739 44.82 54.23

Ankeras
55/1 F016F05697 6.54 7.91

Lager
55/2 F016F05691 2.71 3.28

Riemschijf
55/3 F016F05698 4.10 4.96

MESHOUDER
55/4 F016F05727 3.31 4.01

Mes
55/5 F016F05728 1.18 1.43

Spanstift
55/6 F016F05729 0.83 1.00

Afdekdop
55/7 F016F05730 3.31 4.01

Afschermplaat
55/8 F016F05699 0.83 1.00

Arreteerkap
64 F016F05700 0.83 1.00

Handgreep
75/1 F016F05685 13.93 16.86

Leidinghouder
75/27 F016F05710 0.83 1.00

Schakelkast
75/4/1 F016F05701 1.70 2.06

Klemstuk
75/4/11 F016F05709 0.83 1.00

Schakelkast
75/4/2 F016F05702 1.70 2.06

Drukveer
75/4/4 F016F05704 0.83 1.00

Drukknop
75/4/5 F016F05705 0.83 1.00

Bladveer
75/4/6 F016F05707 0.83 1.00

Leid Voor Netaansluiting
75/4/808 F016F05718 4.10 4.96

VERBINDINGSKABEL
75/4/809 F016F05743 5.83 7.05

Aan/uit-schakelaar
75/4/810 F016F05717 11.88 14.37

STUURLIJST
75/818 F016F05750 5.33 6.45

Handgreep
78 F016F05687 13.93 16.86

OPVANGMAND
80 F016F05711 15.71 19.01

BOVENSTUK COLLECTOR
83 F016F05682 13.93 16.86

Handgreep
83/2 F016F05683 0.83 1.00

Klink
83/3 F016F05680 0.83 1.00

As
89 F016F05712 2.71 3.28

SIERROOSTER
90 F016F05678 3.31 4.01

SIERROOSTER
91 F016F05679 4.10 4.96

Aandrijfriem
92 F016F05713 7.58 9.17

Lagerbok
93 F016F05714 0.83 1.00

Lagerbok
94 F016F05715 1.70 2.06

Klemstuk
98 F016F05689 0.83 1.00

Luchtfilter
99 F016F05688 1.18 1.43

BEDRIJFSLOGO
452 F016F05675 1.94 2.35

Zelfklevende Plaat
455 F016F05731 0.83 1.00

Zelftappende Schroef
500 F016F05708 0.83 1.00

Elektromotor
801 F016F05684 81.47 98.58

SPANARM
801/2 F016F05690 1.18 1.43

Veer
801/3 F016F05716 0.83 1.00

Wiel
887 F016F05751 4.10 4.96

Deksel
887/3 F016F05723 0.83 1.00
