Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0611304003 (USH27)'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen.Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

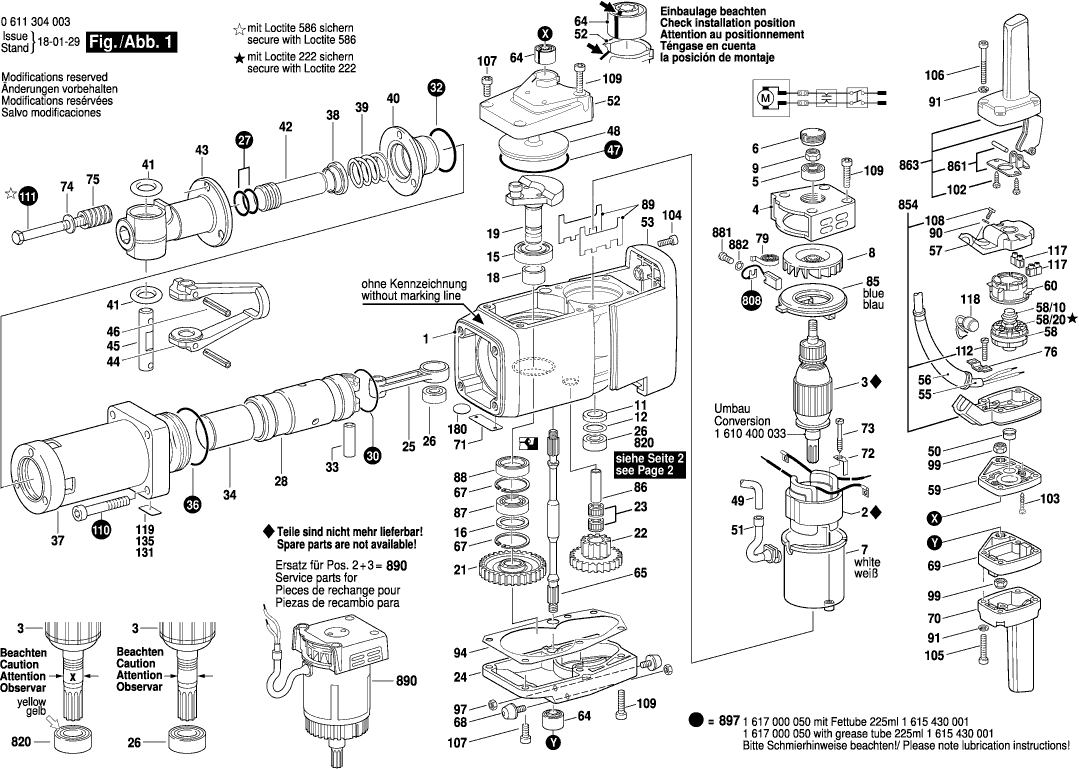

Tekeningen van de Bosch 0611304003 (USH27)
Onderdelen lijst van de Bosch 0611304003 (USH27)
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| MOTORHUIS | ||||
| 1 | 1617000851 | 847.77 | 1025.80 | |
| Poolschoen 220-240V | ||||
| 2 | 1614220059 | 179.65 | 217.38 | |
| Niet meer leverbaar, geen vervanging | ||||
| 3 | 2610991398 | |||
| LAGERDEKSEL | ||||
| 4 | 1615805068 | 91.33 | 110.51 | |
| GROEFKOGELLAGER | ||||
| 5 | 1610900015 | 23.90 | 28.92 | |
| SLUITSCHROEF | ||||
| 6 | 1615500214 | 21.30 | 25.77 | |
| Isolatorhuis | ||||
| 7 | 1615108006 | 28.56 | 34.56 | |
| Ventilator | ||||
| 8 | 1616610056 | 11.94 | 14.45 | |
| ZESKANT MOER | ||||
| 9 | 1613313000 | 2.86 | 3.46 | |
| VILTRING | ||||
| 11 | 1610108013 | 2.08 | 2.52 | |
| STEUNSCHIJF | ||||
| 12 | 1610102616 | 2.86 | 3.46 | |
| Cilinderlager DIN 5412-62x30x16 | ||||
| 15 | 1610910012 | 124.07 | 150.12 | |
| COMPENSATIESCHIJF | ||||
| 16 | 1610102010 | 2.52 | 3.05 | |
| AFSTANDSBUS | ||||
| 18 | 1610300034 | 33.33 | 40.33 | |
| Excentriekas | ||||
| 19 | 1616110027 | 199.59 | 241.50 | |
| RECHT TANDWIEL | ||||
| 21 | 1616318009 | 155.51 | 188.17 | |
| RECHT TANDWIEL | ||||
| 22 | 1616328036 | 219.55 | 265.66 | |
| NAALDKRANS | ||||
| 23 | 1610913005 | 8.35 | 10.10 | |
| Transmissiedeksel | ||||
| 24 | 1615500323 | 141.37 | 171.06 | |
| DRIJFSTANG | ||||
| 25 | 1612001040 | 82.63 | 99.98 | |
| NAALDLAGER | ||||
| 26 | 1610910035 | 22.88 | 27.68 | |
| O-RING | ||||
| 27 | 1610210033 | 2.18 | 2.64 | |
| HAMERZUIGER | ||||
| 28 | 1618700043 | 383.36 | 463.87 | |
| SNAPRING | ||||
| 30 | 1614601039 | 1.90 | 2.30 | |
| O-RING | ||||
| 32 | 1900210156 | 7.32 | 8.86 | |
| ZUIGERPEN | ||||
| 33 | 3613101500 | 6.53 | 7.90 | |
| SLAGBLOK | ||||
| 34 | 1618710039 | 67.98 | 82.26 | |
| O-RING | ||||
| 36 | 1900210166 | 4.58 | 5.54 | |
| Leibuis | ||||
| 37 | 1615806029 | 360.29 | 435.95 | |
| GELEIDINGSBUS | ||||
| 38 | 1610220009 | 20.39 | 24.67 | |
| DRUKVEER | ||||
| 39 | 1614619005 | 5.96 | 7.21 | |
| TUSSENFLENS | ||||
| 40 | 1615700017 | 146.07 | 176.74 | |
| O-RING | ||||
| 41 | 1610210008 | 5.81 | 7.03 | |
| SLAGBOUT | ||||
| 42 | 1613123003 | 126.98 | 153.65 | |
| GELEIDINGSBAND | ||||
| 43 | 1617000428 | 495.00 | 598.95 | |
| BEVESTIGINGSBEUGEL | ||||
| 44 | 1618045026 | 197.62 | 239.12 | |
| BLOKKEERPEN | ||||
| 45 | 1613103004 | 55.56 | 67.23 | |
| SPANSTIFT | ||||
| 46 | 2917760187 | 2.52 | 3.05 | |
| O-RING | ||||
| 47 | 1900210172 | 9.67 | 11.70 | |
| Afsluitdeksel | ||||
| 48 | 1610516007 | 11.94 | 14.45 | |
| Isolatieslang | ||||
| 49 | 1610707000 | 1.24 | 1.50 | |
| BESCHERMHULS | ||||
| 50 | 3600421500 | 2.40 | 2.90 | |
| Kabelmantel | ||||
| 51 | 1610703019 | 4.12 | 4.99 | |
| VENTILATORDEKSEL | ||||
| 52 | 1615500324 | 67.98 | 82.26 | |
| AFDEKKAP | ||||
| 53 | 1600A00C0N | 82.63 | 99.98 | |
| LEID VOOR NETAANSLUITING | ||||
| 55 | 1617000723 | 27.81 | 33.65 | |
| DOORVOERBUISJE | ||||
| 56 | 1610703011 | 12.21 | 14.77 | |
| SCHAKELAARDEKSEL | ||||
| 57 | 1615500212 | 9.47 | 11.46 | |
| SCHAKELAAR | ||||
| 58 | 1617200108 | 61.93 | 74.94 | |
| VEILIGHEIDSDOP | ||||
| 58/10 | 1610591001 | 17.60 | 21.30 | |
| Platkopschroef | ||||
| 58/20 | 2910091118 | 1.00 | 1.21 | |
| TUSSENPLAAT | ||||
| 59 | 1615700041 | 102.63 | 124.18 | |
| ISOLATIEKAP | ||||
| 60 | 1615500330 | 3.71 | 4.49 | |
| RUBBEREN TORSIEVEER | ||||
| 64 | 1616334000 | 26.62 | 32.21 | |
| TANDAS | ||||
| 65 | 1613060005 | 58.03 | 70.22 | |
| BORGRING | ||||
| 67 | 2916660023 | 4.94 | 5.98 | |
| RUBBERBUFFER | ||||
| 68 | 1613465001 | 5.81 | 7.03 | |
| TUSSENPLAAT | ||||
| 69 | 1615700042 | 114.26 | 138.25 | |
| HANDGREEP | ||||
| 70 | 1615132011 | 37.50 | 45.38 | |
| TYPEPLAAT | ||||
| 71 | 160111A3H3 | 2.40 | 2.90 | |
| Bevestigingshoek | ||||
| 72 | 1601331032 | 1.49 | 1.80 | |
| Plaatschroef BZ4,8x63 MM | ||||
| 73 | 1603435008 | 1.49 | 1.80 | |
| SCHOTELVEER | ||||
| 74 | 2916160009 | 3.04 | 3.68 | |
| DRUKVEER | ||||
| 75 | 3614640501 | 8.48 | 10.26 | |
| KLEMBEVESTIGING | ||||
| 76 | 1611302011 | 5.96 | 7.21 | |
| SPIRAALVEER | ||||
| 79 | 1614652001 | 3.44 | 4.16 | |
| Borstelhouder | ||||
| 85 | 1614336002 | 25.28 | 30.59 | |
| LAGERBOUT | ||||
| 86 | 1610300033 | 18.94 | 22.92 | |
| Groefkogellager 6205 DIN 625 | ||||
| 87 | 1900900307 | 28.56 | 34.56 | |
| Niet meer leverbaar, geen vervanging | ||||
| 88 | 1610283004 | |||
| ISOLATIEPLAAT | ||||
| 89 | 1611099004 | 1.00 | 1.21 | |
| VEERRING | ||||
| 90 | 2916681005 | 1.00 | 1.21 | |
| Niet meer leverbaar, geen vervanging | ||||
| 91 | 2916690005 | |||
| AFDICHTPLAAT | ||||
| 94 | 1611015021 | 2.86 | 3.46 | |
| ZESKANT MOER | ||||
| 97 | 2915011007 | 1.00 | 1.21 | |
| ZESKANT MOER | ||||
| 99 | 3613313500 | 2.86 | 3.46 | |
| PLAATSCHROEF | ||||
| 102 | 2910211025 | 1.49 | 1.80 | |
| PLAATSCHROEF | ||||
| 103 | 2910211022 | 1.00 | 1.21 | |
| INBUSBOUT | ||||
| 104 | 2910141201 | 2.40 | 2.90 | |
| INBUSBOUT | ||||
| 105 | 2910141205 | 2.18 | 2.64 | |
| INBUSBOUT | ||||
| 106 | 2910141215 | 3.04 | 3.68 | |
| INBUSBOUT | ||||
| 107 | 2910141242 | 1.49 | 1.80 | |
| Plaatschroef DIN 7971-B 3,9x19 | ||||
| 108 | 2910211220 | 1.49 | 1.80 | |
| INBUSBOUT | ||||
| 109 | 2910141248 | 1.49 | 1.80 | |
| INBUSBOUT | ||||
| 110 | 2910141356 | 2.40 | 2.90 | |
| SCHROEF M MICRO-INKAPS | ||||
| 111 | 2914550034 | 3.04 | 3.68 | |
| PLAATSCHROEF | ||||
| 112 | 2910211236 | 1.00 | 1.21 | |
| Plaatschroef | ||||
| 114 | 3603435503 | 1.73 | 2.09 | |
| KLEMLIJST | ||||
| 117 | 1901091110 | 1.49 | 1.80 | |
| Niet meer leverbaar, geen vervanging | ||||
| 118 | 1617328002 | |||
| Aanwijzingsplaat LET OP | ||||
| 135 | 3611119512 | 2.87 | 3.47 | |
| HAAKSE SCHROEVENDRAAIER | ||||
| 650 | 1907950006 | 3.71 | 4.49 | |
| INBUSSLUITINGEN | ||||
| 650 | 2610364015 | 3.44 | 4.16 | |
| SPITSE BEITEL | ||||
| 700 | 1618660000 | 0.83 | 1.00 | |
| null | ||||
| 701 | 1618661000 | 0.83 | 1.00 | |
| null | ||||
| 702 | 1618662000 | 0.83 | 1.00 | |
| Ombouwset | ||||
| 800 | 1617000852 | 738.05 | 893.04 | |
| KOOLBORSTELSET | ||||
| 808 | 1617014111 | 17.60 | 21.30 | |
| Naaldlager D25xD37x17 | ||||
| 820 | 1610910094 | 28.56 | 34.56 | |
| SCHAKELKAST | ||||
| 854 | 1617000858 | 33.33 | 40.33 | |
| BEVESTIGINGSPLAAT | ||||
| 861 | 1617000429 | 10.68 | 12.92 | |
| ONDERDELENSET | ||||
| 863 | 1617000A10 | 50.23 | 60.78 | |
| TORX-LENSKOPSCHROEF | ||||
| 881 | 1613490005 | 2.40 | 2.90 | |
| VEERRING | ||||
| 882 | 1610151007 | 1.00 | 1.21 | |
| Niet meer leverbaar, geen vervanging | ||||
| 890 | 1617000849 | |||
| VET | ||||
| 895 | 1615430007 | 75.38 | 91.21 | |
| Niet meer leverbaar, geen vervanging | ||||
| 897 | 1617000050 | |||
| VETBUIS | ||||
| 898 | 1615430001 | 22.88 | 27.68 | |
