Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Festool 769238 ( MX1600/2EQDUO )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

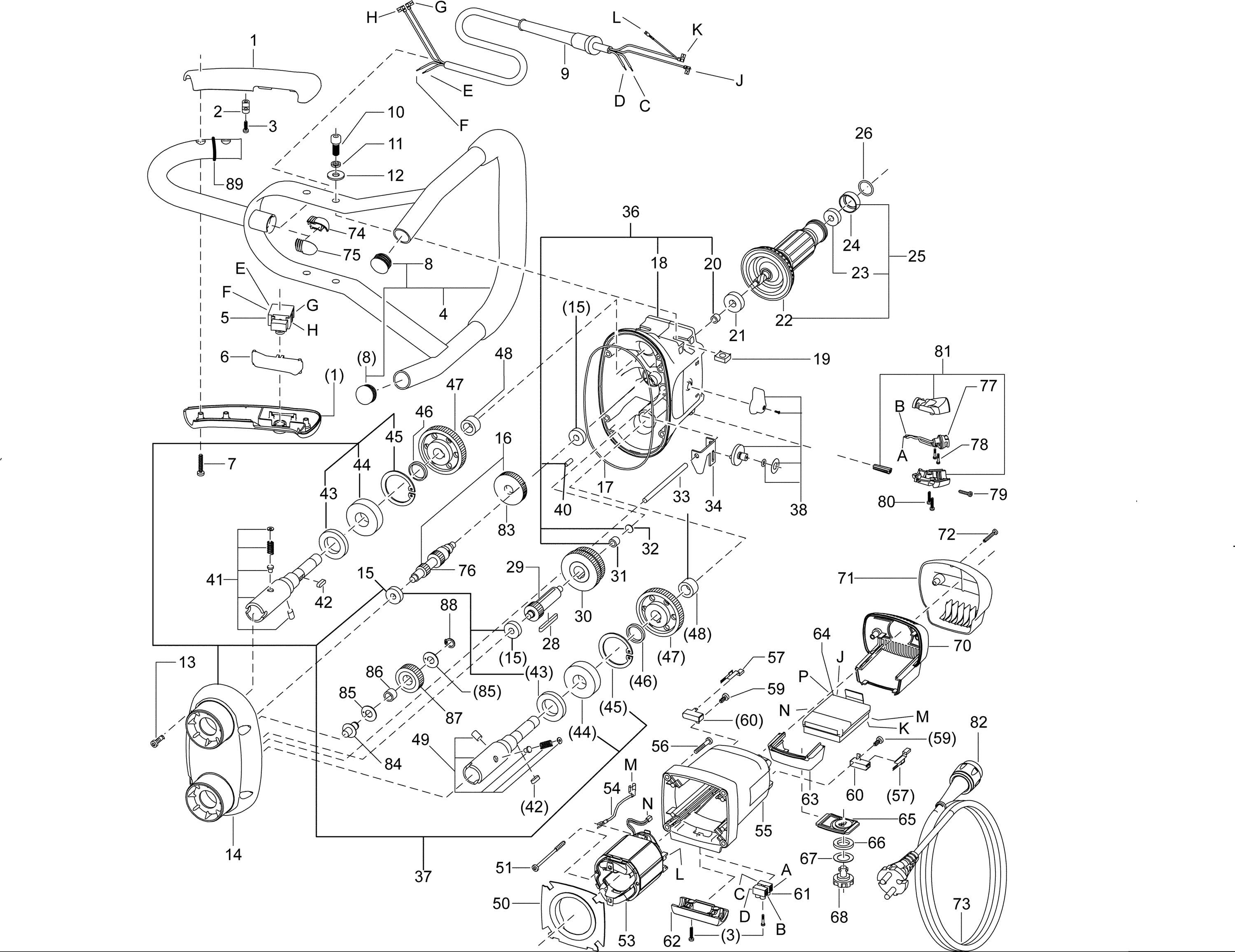

Tekeningen van de Festool 769238 ( MX1600/2EQDUO )
Onderdelen lijst van de Festool 769238 ( MX1600/2EQDUO )
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Handgreep MX 1600/2 E | ||||
1 | 768739 | 15.85 | 19.18 | |
Kabel Klem EV 10-2 | ||||
2 | 593250 | 1.39 | 1.68 | |
Lenskopschroef PT-3,5x14-KT15 | ||||
3 | 400468 | 1.39 | 1.68 | |
Raam MX 1600/2 EQ DUO | ||||
4 | 767886 | 144.47 | 174.81 | |
Schakelaar Marquardt 2100.0302 | ||||
5 | 768340 | 15.00 | 18.15 | |
Knop MX 1600/2 E | ||||
6 | 768611 | 2.83 | 3.42 | |
Schroef PT 40x25 K-TORX | ||||
7 | 614772 | 1.39 | 1.68 | |
Stop MXP 1602 E | ||||
8 | 615506 | 1.39 | 1.68 | |
Aansluitkabel MXP 1202 E | ||||
9 | 621630 | 30.37 | 36.75 | |
Schroef M8x20 | ||||
10 | 614458 | 1.39 | 1.68 | |
Afsluitschijfje D8.2, CSN 02 1740.05 | ||||
11 | 615028 | 1.39 | 1.68 | |
Afsluitschijfje D9, CSN 02 1729.15 | ||||
12 | 614900 | 1.39 | 1.68 | |
Schroef M5x16 | ||||
13 | 614859 | 1.39 | 1.68 | |
Tandwielkast MX 1600/2 EQ DUO | ||||
14 | 769313 | 68.61 | 83.02 | |
Lager 608 2Z | ||||
15 | 614958 | 4.82 | 5.83 | |
Contra as MXP 1602 E DUO | ||||
16 | 626290 | 67.40 | 81.55 | |
O-ring 148x2 NBR 70 | ||||
17 | 617865 | 5.02 | 6.07 | |
Lagerdeksel MX 1600/2 EQ DUO | ||||
18 | 767884 | 68.00 | 82.28 | |
Moer M8 | ||||
19 | 614473 | 1.39 | 1.68 | |
Naaldbus HK 0608 | ||||
20 | 615498 | 4.94 | 5.98 | |
BALL BEARING 6000 DDU-C3 D8S L | ||||
21 | 789575 | 6.34 | 7.67 | |
Lager 6000 2RS C3 | ||||
21 | 615244 | 5.47 | 6.62 | |
Ventilator AP 65 | ||||
22 | 445205 | 10.30 | 12.46 | |
Lager 608 T1xZZ1 MC5 E | ||||
23 | 623708 | 4.56 | 5.52 | |
LAGERRING AT 55 E | ||||
24 | 438613 | 1.39 | 1.68 | |
Rotor MX 1600/2 EQ DUO ET-BG | ||||
25 | 10553606 | 142.78 | 172.76 | |
O-ring 22x2 | ||||
26 | 614992 | 1.39 | 1.68 | |
Bevestigingsvee EVP 16 2S | ||||
28 | 592443 | 4.75 | 5.75 | |
Transmissiewiel MXP 1602 E DUO | ||||
29 | 617848 | 39.08 | 47.29 | |
Transmissiedupl MXP 1602 E DUO | ||||
30 | 617851 | 71.03 | 85.95 | |
Naaldbus HK 0810 | ||||
31 | 614934 | 3.04 | 3.68 | |
Tuimelschuif MP 051 | ||||
32 | 592433 | 1.39 | 1.68 | |
Pen MXP 1602 E | ||||
33 | 620697 | 5.62 | 6.80 | |
Coulisse MX 1600/2 EQ DUO | ||||
34 | 765885 | 8.05 | 9.74 | |
Lagerdeksel MX 1600/2 EQ DUO ET-BG | ||||
36 | 769434 | 98.62 | 119.33 | |
Tandwielkast MX 1600/2 EQ DUO ET-BG | ||||
37 | 769432 | 95.71 | 115.81 | |
Schakeltandwiel MX 1600/2 EQ DUO ET-BG | ||||
38 | 769435 | 4.01 | 4.85 | |
Pen 4m6x10 | ||||
40 | 614988 | 1.39 | 1.68 | |
Spindel rechts MXP 1602 E DUO | ||||
41 | 618003 | 78.29 | 94.73 | |
Bevestigingsvee MXP 1602 E | ||||
42 | 620797 | 1.39 | 1.68 | |
Dichtingsring CR 24x40x7 HMS 5 RG | ||||
43 | 615358 | 7.20 | 8.71 | |
Lager 6204 2RS | ||||
44 | 614999 | 9.17 | 11.10 | |
Borgring D47, CSN 02 2931 | ||||
45 | 614804 | 1.39 | 1.68 | |
Ring MXP 1602 E | ||||
46 | 620717 | 5.62 | 6.80 | |
Spilwiel MXP 1602 E DUO | ||||
47 | 617850 | 44.16 | 53.43 | |
Naaldlager RNA 4900 | ||||
48 | 614967 | 18.27 | 22.11 | |
Spindel links MXP 1602 E DUO | ||||
49 | 618002 | 78.29 | 94.73 | |
Luchtgeleidings MXP 1602 E | ||||
50 | 620693 | 2.04 | 2.47 | |
Schroef PT 40x70/23 K-TORX | ||||
51 | 614777 | 1.39 | 1.68 | |
Veldpakket MXP 1602 | ||||
53 | 766496 | 42.35 | 51.24 | |
Aansluitkabel CSP 68 E | ||||
54 | 620376 | 4.42 | 5.35 | |
Motorhuis MX 1600/2 E EF | ||||
55 | 10164929 | 14.88 | 18.00 | |
Schroef M5x25 K SF WN 1352 | ||||
56 | 614860 | 1.39 | 1.68 | |
U-beugel AP 65 E | ||||
57 | 443331 | 1.51 | 1.83 | |
Schroef PT 35x8 K | ||||
59 | 625071 | 1.39 | 1.68 | |
KOOLBORSTELS SE A 2 ML 062.18 | ||||
60 | 627004 | 10.56 | 12.78 | |
Klem KLEMME | ||||
61 | 621139 | 6.73 | 8.14 | |
Klem RG 150 E | ||||
62 | 768227 | 3.50 | 4.24 | |
Bijlage MX 1200/2 E EF | ||||
63 | 768223 | 3.89 | 4.71 | |
Electronic MX 1602 | ||||
64 | 765893 | 64.25 | 77.74 | |
Venster MX 1600/2 E EF | ||||
65 | 768873 | 3.56 | 4.31 | |
DICHTRING AP 88 E | ||||
66 | 438509 | 1.45 | 1.75 | |
Pasring DIN 988-10x16x0,2 | ||||
67 | 219112 | 1.39 | 1.68 | |
STELLRAD AP 55 E | ||||
68 | 440991 | 4.88 | 5.90 | |
Kap MX 1200/2 E EF | ||||
70 | 768224 | 6.73 | 8.14 | |
Deksel MXP 1602 E | ||||
71 | 621050 | 8.26 | 9.99 | |
Schroef PT 40x35 | ||||
72 | 614773 | 1.39 | 1.68 | |
plug it-kabel H05 RN-F-7,5 | ||||
73 | 203920 | 31.05 | 37.57 | |
Veiligheidsring MX 1600/2 EQ DUO | ||||
74 | 768740 | 1.58 | 1.91 | |
Veiligheidsring MX 1600/2 EQ DUO | ||||
75 | 768735 | 1.58 | 1.91 | |
Transmissie MXP 1602 E DUO | ||||
76 | 626289 | 41.02 | 49.63 | |
Contra Stekker OF 1010 EBQ | ||||
77 | 489926 | 8.26 | 9.99 | |
Lenskopschroef PT-3,5x10-KT15 | ||||
78 | 219031 | 1.39 | 1.68 | |
Lenskopschroef PT-4,0x16-KT15 | ||||
79 | 228713 | 1.39 | 1.68 | |
Schroef 4x12 Eco-syn | ||||
80 | 627502 | 1.39 | 1.68 | |
Plug it holder MX 1600/2 EQ DUO Plug it | ||||
81 | 768293 | 7.13 | 8.63 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
82 | --- | |||
Motortandwiel MXP 1602 E | ||||
83 | 620705 | 32.79 | 39.68 | |
Ashals MXP 1602 E | ||||
84 | 617838 | 22.38 | 27.08 | |
Ring A 10 KU | ||||
85 | 617833 | 14.28 | 17.28 | |
Lager HK 1010 | ||||
86 | 617880 | 6.67 | 8.07 | |
Tussentandwiel MXP 1602 E DUO | ||||
87 | 617837 | 26.02 | 31.48 | |
Borgring D10, CSN 02 2930 | ||||
88 | 614799 | 1.39 | 1.68 | |
O-ring 23x3,52 EPDM 70 | ||||
89 | 401162 | 1.39 | 1.68 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
90 | 769309 | |||
Smoorspoel TN19/11/10-3E25 | ||||
91 | 10001772 | 3.10 | 3.75 |
