Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki C1805DA'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen.Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

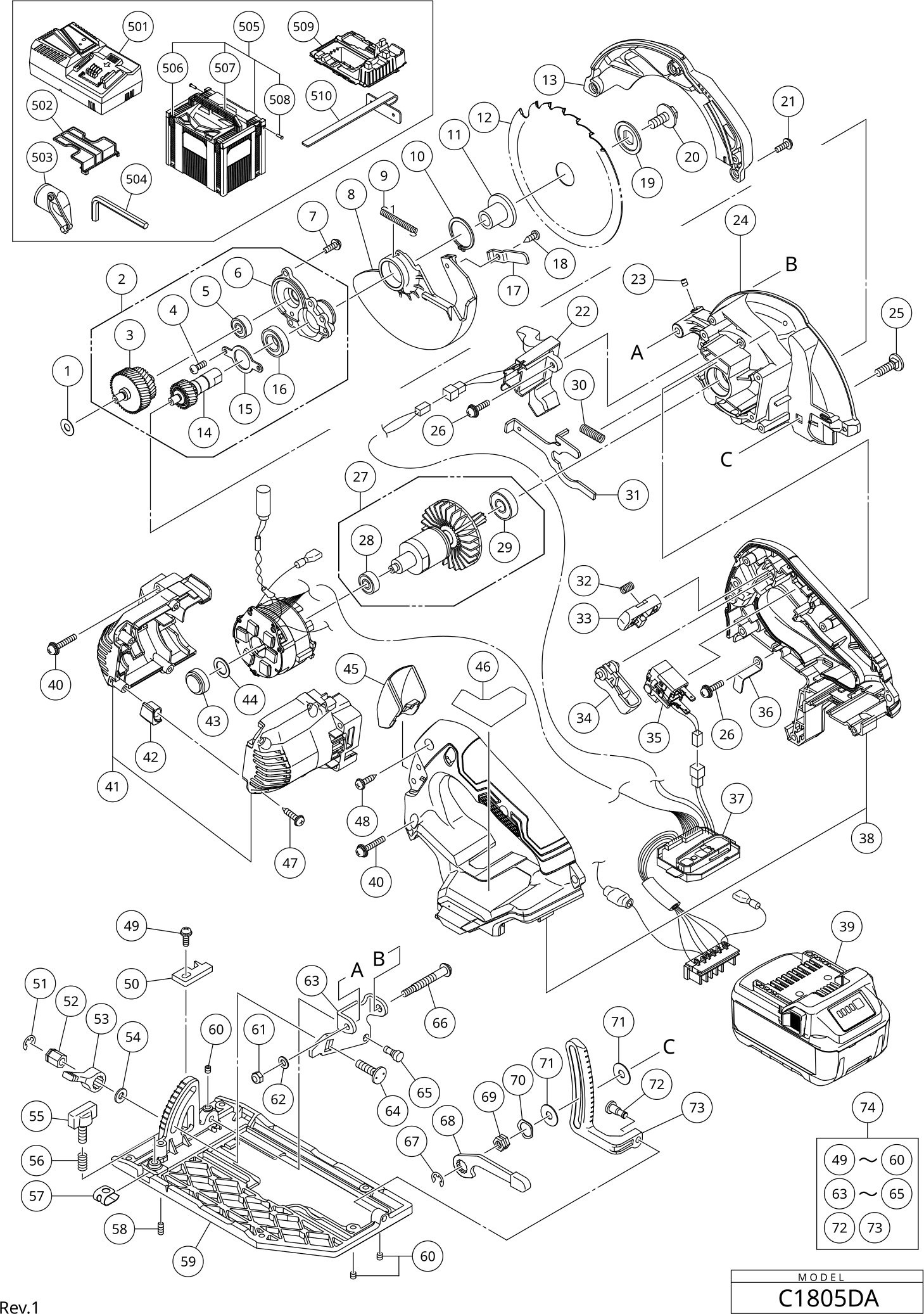

Tekeningen van de Hikoki C1805DA
Onderdelen lijst van de Hikoki C1805DA
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| RING (A) | ||||
| 1 | 329975 | 6.45 | 7.80 | |
| LAGERHOUDER | ||||
| 2 | 377675 | 21.01 | 25.42 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 2A | 383695 | |||
| TWEEDE TANDWIEL | ||||
| 3 | 377666 | 9.72 | 11.76 | |
| MACHINESCHROEF M3X8 (10 STUKS) | ||||
| 4 | 949203 | 1.05 | 1.27 | |
| KOGELLAGER 606ZZMC3PS2S | ||||
| 5 | 606ZZM | 15.40 | 18.63 | |
| BEARING HOLDER | ||||
| 6 | 374239 | 5.55 | 6.72 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 6A | 383696 | |||
| MACHINESCHROEF M4X12 | ||||
| 7 | 951039 | 1.05 | 1.27 | |
| LOWER GUARD | ||||
| 8 | 374244 | 2.70 | 3.27 | |
| TERUGVEER | ||||
| 9 | 374253 | 1.04 | 1.26 | |
| VEERRING | ||||
| 10 | 939548 | 4.65 | 5.63 | |
| WASHER (A) (OLD 374254) | ||||
| 11 | 378281 | 1.00 | 1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 12 | 374351 | |||
| SAW COVER (OLD 336648) | ||||
| 13 | 375360 | 4.65 | 5.63 | |
| TANDWIELAS | ||||
| 14 | 377672 | 6.96 | 8.42 | |
| LAGERDEKSEL | ||||
| 15 | 338922 | 1.04 | 1.26 | |
| KOGELLAGER 6901VV-N | ||||
| 16 | 323118 | 6.75 | 8.17 | |
| KNOB | ||||
| 17 | 333894 | 1.80 | 2.18 | |
| TAPSCHROEF D4 X 10 ZWART | ||||
| 18 | 302090 | 1.05 | 1.27 | |
| RING (B) (OUD 374255) | ||||
| 19 | 381477 | 1.00 | 1.21 | |
| HEX FLANGE BOLT | ||||
| 20 | 338917 | 1.04 | 1.26 | |
| MACHINESCHROEF M4X12 ZWART | ||||
| 21 | 333781 | 1.20 | 1.45 | |
| LED (A) | ||||
| 22 | 374241 | 4.95 | 5.99 | |
| INBUSSTELSCHROEF M5X6 | ||||
| 23 | 319541 | 1.50 | 1.82 | |
| GEAR COVER (A) | ||||
| 24 | 374236 | 17.74 | 21.46 | |
| BOLT (SQUARE) M6X20 | ||||
| 25 | 375031 | 1.04 | 1.26 | |
| MACHINESCHROEF M4X14 ZWART | ||||
| 26 | 305691 | 1.05 | 1.27 | |
| ROTOR ASS'Y | ||||
| 27 | 361100 | 34.10 | 41.26 | |
| KOGELLAGER 606ZZMC3PS2S | ||||
| 28 | 606ZZM | 15.40 | 18.63 | |
| KOGELLAGER 609VVMC2PS2S | ||||
| 29 | 609VVM | 6.00 | 7.26 | |
| VEER | ||||
| 30 | 334225 | 1.80 | 2.18 | |
| LOCK LEVER | ||||
| 31 | 374247 | 1.04 | 1.26 | |
| VEERTJE (F) | ||||
| 32 | 301631 | 1.04 | 1.26 | |
| KNOB NEW | ||||
| 33 | 379531 | 1.00 | 1.21 | |
| TREKKER | ||||
| 34 | 338899 | 1.04 | 1.26 | |
| SWITCH NEW | ||||
| 35 | 377414 | 13.53 | 16.37 | |
| GUIDE PLATE NEW | ||||
| 36 | 377230 | 1.00 | 1.21 | |
| VELD FET PCB | ||||
| 37 | 341175 | 84.54 | 102.29 | |
| HANDGREEP SET VOOR MV-BX BAT | ||||
| 38 | 381001 | 10.74 | 13.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 39 | 378683 | |||
| MACHINE SCREW M4 (W/WASHERS) | ||||
| 40 | 375104 | 1.80 | 2.18 | |
| BEHUIZING | ||||
| 41 | 374240 | 4.50 | 5.44 | |
| CUSHION | ||||
| 42 | 336554 | 1.04 | 1.26 | |
| RUBBER RING | ||||
| 43 | 338928 | 1.04 | 1.26 | |
| WASHER | ||||
| 44 | 375110 | 1.04 | 1.26 | |
| COVER NEW | ||||
| 45 | 338914 | 1.04 | 1.26 | |
| TAPSCHROEF D4X20 MET RING ZWART (OUD 305095) | ||||
| 47 | 301653 | 1.04 | 1.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 48 | 307811 | |||
| MACHINESCHROEF M4X8 ZWART | ||||
| 49 | 315500 | 1.35 | 1.63 | |
| GUIDE PIECE | ||||
| 50 | 374259 | 1.04 | 1.26 | |
| VEERRING | ||||
| 51 | 942827 | 1.04 | 1.26 | |
| MOER M6 | ||||
| 52 | 333660 | 1.80 | 2.18 | |
| HENDEL | ||||
| 53 | 333659 | 1.80 | 2.18 | |
| RING M6 ( OUD 949425Z , 10 ST ) | ||||
| 54 | 949425 | 1.05 | 1.27 | |
| VLEUGELSCHROEF M6X18 | ||||
| 55 | 307898 | 1.65 | 2.00 | |
| VEER | ||||
| 56 | 324876 | 1.80 | 2.18 | |
| SPRING PLATE | ||||
| 57 | 376621 | 1.04 | 1.26 | |
| HEX. SOCKET SET SCREW M5X10 NEW | ||||
| 58 | 377288 | 1.00 | 1.21 | |
| BASE | ||||
| 59 | 374237 | 20.90 | 25.29 | |
| INBUSSTELSCHROEF M5X6 | ||||
| 60 | 319541 | 1.50 | 1.82 | |
| NYLON MOER M5 | ||||
| 61 | 377291 | 1.00 | 1.21 | |
| WASHER D5 | ||||
| 62 | 375105 | 1.80 | 2.18 | |
| BEVEL PLATE | ||||
| 63 | 374245 | 1.20 | 1.45 | |
| BOUT M6 | ||||
| 64 | 314623 | 1.80 | 2.18 | |
| STEP PIN | ||||
| 65 | 333656 | 1.80 | 2.18 | |
| STELSCHROEF (A) | ||||
| 66 | 325236 | 5.10 | 6.17 | |
| VEERRING | ||||
| 67 | 942827 | 1.04 | 1.26 | |
| LEVER | ||||
| 68 | 374246 | 2.70 | 3.27 | |
| LOCK NUT | ||||
| 69 | 374248 | 1.20 | 1.45 | |
| WAVE WASHER 12 MM NEW | ||||
| 70 | 375106 | 1.80 | 2.18 | |
| SLUITRING | ||||
| 71 | 320975 | 1.05 | 1.27 | |
| SHOULDER PIN (A) | ||||
| 72 | 374249 | 1.04 | 1.26 | |
| LINK | ||||
| 73 | 374238 | 3.00 | 3.63 | |
| BASE ASS'Y (B) | ||||
| 74 | 374257 | 31.90 | 38.60 | |
| RUBBEREN PEN | ||||
| 75 | 931701 | 1.05 | 1.27 | |
| BESCHERMKAPJE VOOR BATTERIJ | ||||
| 502 | 329897 | 1.80 | 2.18 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 503 | 329063 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 504 | 944459 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 505 | 337528 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 506 | 336472 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 507 | 336473 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 508 | 336474 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 509 | 381000 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 510 | 302756 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 601 | 374261 | |||
| SPECIALE BOLT | ||||
| 602 | 321996 | 1.65 | 2.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 603 | 339187 | |||
