Tekeningen van de Hikoki C6BU3

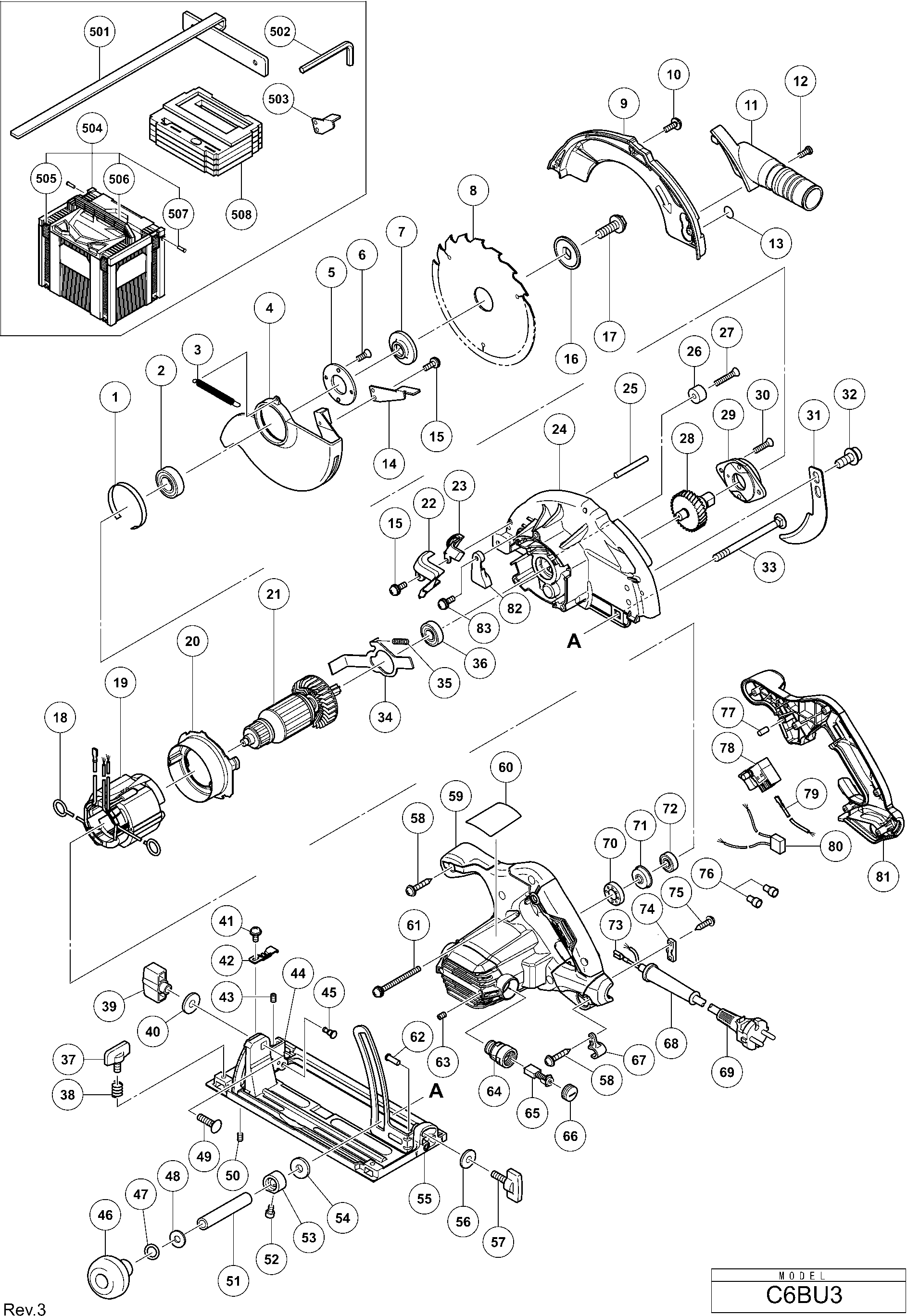

Onderdelen tekening 1

Onderdelen lijst van de Hikoki C6BU3

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Geleidingsring
1 998887 9.30 11.25

KOGELLAGER 6003VVCM (NYLON RETAINER)
2 327694 5.25 6.35

Terugveer
3 370374 1.04 1.26

Lower Guard
4 370357 11.10 13.43

Lagerdeksel
5 302435 1.35 1.63

Seal Lock Platte Schroef M4x10
6 990430 1.04 1.26

Ring (a)
7 370272 2.25 2.72

Niet meer leverbaar
8 324678

Saw Cover
9 370355 10.50 12.70

Machineschroef M4x12
10 951039 1.05 1.27

Niet meer leverbaar
11 997247

Machineschroef M4x12 Zwart
12 935196 1.04 1.26

Lever (oud 302464)
14 370542 1.04 1.26

Machineschroef M4x12 Zwart
15 935196 1.04 1.26

Ring (b)
16 370279 2.25 2.72

Zeskantbout Hd. M8x15,5
17 324662 1.95 2.36

Contactpunt Koolborstelhouder
18 930703 2.40 2.90

Veld 220-230 Volt
19 340946E 41.25 49.91

Fan Guide
20 370342 1.20 1.45

Anker 230v
21 361037E 34.79 42.09

Flow Guide (a)
22 370346 1.04 1.26

Flow Guide (a)
23 370345 1.04 1.26

Gear Cover
24 370351 21.18 25.62

Roll Pin D6x40 (10 Stuks)
25 949686 6.75 8.17

Beschermschuim
26 961729 1.05 1.27

Schroef ( 10 Stuks )
27 949794 1.65 2.00

Spindle And Gear Set
28 370372 11.40 13.79

Lager Houder
29 302433 2.55 3.09

Seal Lock Platte Schroef M5x14
30 992013 1.05 1.27

Riving Knife
31 370366 3.60 4.36

Hex. Socket Hd. Bolt M8
32 370287 1.05 1.27

Diagonal Bolt M8
33 370663 6.30 7.62

Lock Lever
34 370363 1.20 1.45

Veer (a)
35 330982 1.05 1.27

Kogellager 6001vvcmps2l
36 6001VV 6.60 7.99

Vleugelschroef M6 X 15
37 301806 1.05 1.27

Veer (oud 996224)
38 947859 1.04 1.26

Vleugelmoer M8
39 324658 3.00 3.63

Ring M8 (10 Stuks)
40 949433 1.05 1.27

Machineschroef M4
41 331003 1.95 2.36

Klem
42 324659 1.95 2.36

Inbusstelschroef M5x6
43 319541 1.50 1.82

Bevel Plate
44 370367 1.80 2.18

Verloop Pin D6x13
45 320163 1.50 1.82

Knop
46 324660 4.35 5.26

O-ring
47 676531 1.04 1.26

Ring M8 (10 Stuks)
48 949433 1.05 1.27

Bout M8x30
49 302457 1.04 1.26

Stelschroef M6x6
50 302469 1.05 1.27

Sleeve (a)
51 370267 4.20 5.08

Seal Lock Hex. Socket Hd. Bolt M4x6
52 370278 1.04 1.26

Sleeve (b)
53 370268 3.00 3.63

Washer
54 370376 1.04 1.26

Base Ass'y
55 370360 17.46 21.13

Ring M6 ( Oud 949425z , 10 St )
56 949425 1.05 1.27

Vleugelschroef M6x17
57 302459 1.05 1.27

Tapschroef D4x20 Met Ring Zwart (oud 305095)
58 301653 1.04 1.26

Housing Ass'y
59 370820 29.70 35.94

Machineschroef M5x50
61 997841 1.05 1.27

Vastzetnagel D6x17
62 308480 1.05 1.27

Inbusstelschroef M5x8
63 938477 1.05 1.27

Koolborstelhouder
64 960685 6.45 7.80

Koolborstel (2 Stuks)
65 999056 6.45 7.80

Koolborsteldop
66 945161 1.20 1.45

Cord Holder
67 370269 1.04 1.26

Snoertule D8.8
68 953327 1.04 1.26

Niet meer leverbaar
69 500390Z

Rubberenstuk
70 331006 1.95 2.36

Lagerbus
71 322089 4.80 5.81

Kogellager 608vv
72 333945 1.80 2.18

Kabelschoentje
73 331707 1.88 2.27

Klemstrip (old 994566)
74 937631 1.04 1.26

Niet meer leverbaar
75 984750

Lasdop 50092 (10 Pcs)
76 959141 3.75 4.54

RUBBEREN PEN
77 931701 1.05 1.27

Schakelaar
78 334474 10.05 12.16

Internal Wire
79 370661 1.65 2.00

Condensator (oud 987178)
80 930039 1.95 2.36

Handle Cover
81 370341 9.15 11.07

PLATE (C)
82 371212 1.05 1.27

Machineschroef M4x12 Zwart
83 935196 1.04 1.26

Guide
501 370587 3.45 4.17

Niet meer leverbaar
502 872422

Lever
503 370264 1.04 1.26

Niet meer leverbaar
504 337528

Niet meer leverbaar
505 336472

Niet meer leverbaar
506 336473

Niet meer leverbaar
507 336474

Niet meer leverbaar
508 370590

Geleiderail
601 330998 14.65 17.73

Geleiderail Adapter
602 330968 8.33 10.07

Geleiderail Plaat
603 330978 4.20 5.08

Niet meer leverbaar
604 330979

Niet meer leverbaar
605 330980

Vleugelschroef M6x12
606 307947 1.35 1.63

Machineschroef M5x12 Zwart
607 331761 1.65 2.00
