Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki C6MEY'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

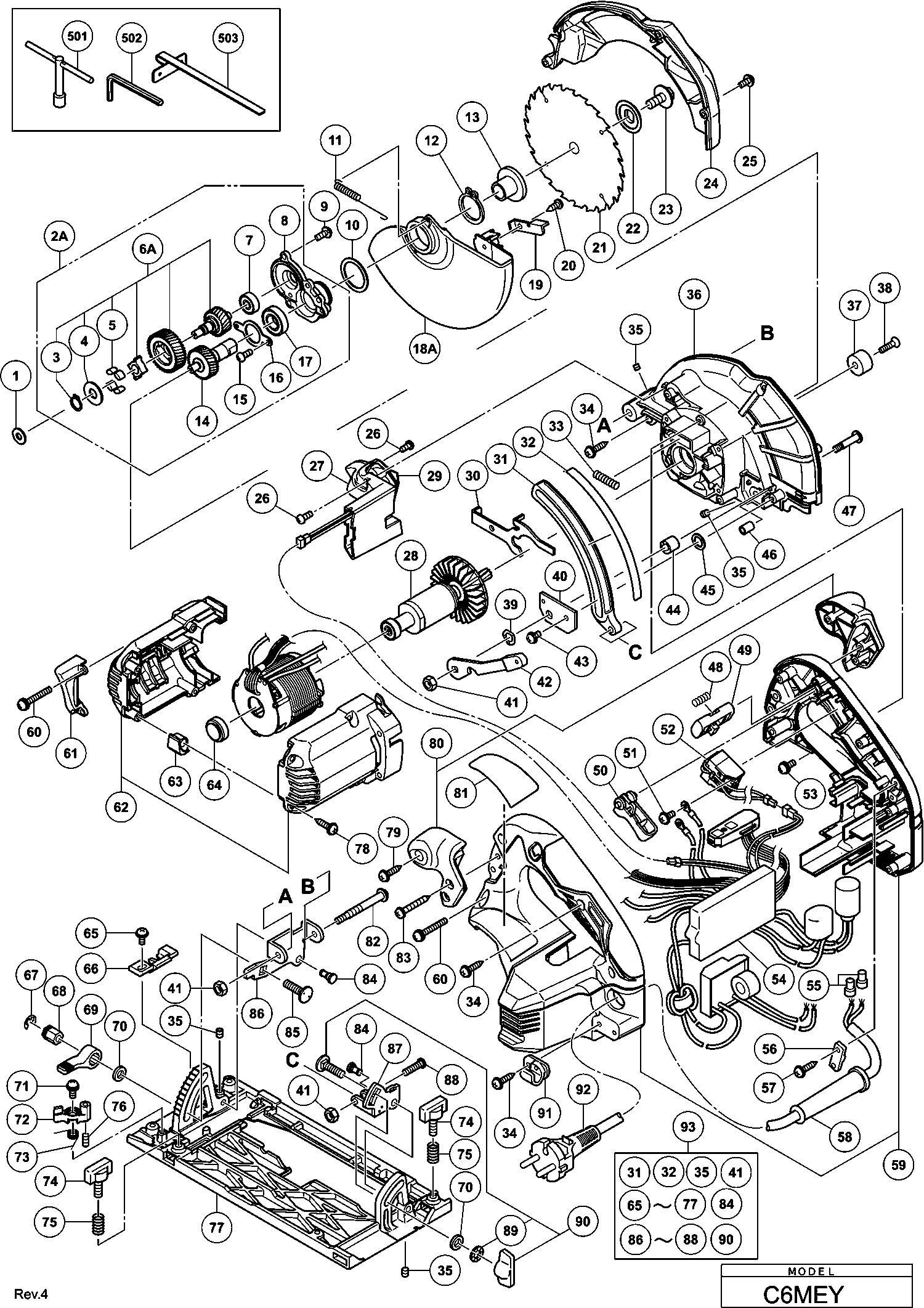

Tekeningen van de Hikoki C6MEY
Onderdelen lijst van de Hikoki C6MEY
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Ring (a) | ||||
1 | 329975 | 6.45 | 7.80 | |
Lagerhouder (oud 339373) | ||||
2A | 370007 | 41.11 | 49.75 | |
Stopring | ||||
3 | 940079 | 1.04 | 1.26 | |
Afdekplaatje | ||||
4 | 339378 | 1.04 | 1.26 | |
Demper (a) | ||||
5 | 339377 | 1.04 | 1.26 | |
Tandwielas Set (oud 339376) | ||||
6A | 370008 | 22.41 | 27.12 | |
Kogellager 606zzmc3ps2s | ||||
7 | 606ZZM | 15.40 | 18.63 | |
Lagerhouder | ||||
8 | 338921 | 5.55 | 6.72 | |
Machineschroef M4x12 | ||||
9 | 951039 | 1.05 | 1.27 | |
Ring | ||||
10 | 339257 | 1.04 | 1.26 | |
Terugveer | ||||
11 | 338926 | 1.04 | 1.26 | |
Veerring | ||||
12 | 939548 | 4.65 | 5.63 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
13 | 338915 | |||
As En Tandwielset | ||||
14 | 338923 | 9.90 | 11.98 | |
Machineschroef M3x8 (10 Stuks) | ||||
15 | 949203 | 1.05 | 1.27 | |
Lagerdeksel | ||||
16 | 338922 | 1.04 | 1.26 | |
KOGELLAGER 6901VVMPS2L | ||||
17 | 6901VV | 9.60 | 11.62 | |
Lower Guard | ||||
18A | 338905 | 3.60 | 4.36 | |
Knop | ||||
19 | 338927 | 1.04 | 1.26 | |
Schroef D4 X 10 (black) | ||||
20 | 302090 | 1.05 | 1.27 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
21 | 338935 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
22 | 338916 | |||
Zeskantige flensbout | ||||
23 | 338917 | 1.04 | 1.26 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
24 | 339261 | |||
Machineschroef M4x12 Zwart | ||||
25 | 333781 | 1.20 | 1.45 | |
Machineschroef M4x8 Zwart | ||||
26 | 323211 | 1.05 | 1.27 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
27 | 339220 | |||
Rotor | ||||
28 | 361011 | 40.84 | 49.41 | |
Led Case (c) | ||||
29 | 339374 | 1.04 | 1.26 | |
Blokkering | ||||
30 | 338918 | 1.50 | 1.82 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
31 | 338911 | |||
LINK | ||||
31A | 371943 | 4.35 | 5.26 | |
Gauge Plate | ||||
32 | 339258 | 1.80 | 2.18 | |
Veer | ||||
33 | 334225 | 1.80 | 2.18 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
34 | 307811 | |||
Inbusstelschroef M5x6 | ||||
35 | 319541 | 1.50 | 1.82 | |
Tandwiel Huis | ||||
36 | 338907 | 21.31 | 25.79 | |
Beschermschuim | ||||
37 | 310842 | 1.05 | 1.27 | |
Schroef M5x20 (10 Stuks) | ||||
38 | 949793 | 1.35 | 1.63 | |
Wave Washer 8 | ||||
39 | 334242 | 1.73 | 2.09 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
40 | 338929 | |||
COVER PLATE | ||||
40A | 371946 | 1.20 | 1.45 | |
U-moer M5 | ||||
41 | 308387 | 1.05 | 1.27 | |
Schuif (a) | ||||
42 | 338930 | 3.15 | 3.81 | |
Schroef M4x8 Zwart | ||||
43 | 325079 | 1.65 | 2.00 | |
SCHROEF M4 MET RING | ||||
43A | 372219 | 1.04 | 1.26 | |
Cam | ||||
44 | 333681 | 3.45 | 4.17 | |
Ring | ||||
45 | 338931 | 1.04 | 1.26 | |
PLATE | ||||
45A | 371947 | 1.04 | 1.26 | |
Blokkering | ||||
46 | 338932 | 1.20 | 1.45 | |
Cam Shaft | ||||
47 | 333680 | 5.10 | 6.17 | |
Veer | ||||
48 | 336650 | 1.05 | 1.27 | |
Knop | ||||
49 | 338901 | 1.04 | 1.26 | |
Trekker | ||||
50 | 338899 | 1.04 | 1.26 | |
Machineschroef M3,5x6 | ||||
51 | 307887 | 1.04 | 1.26 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
52 | 338900 | |||
Switch | ||||
52A | 371322 | 12.30 | 14.88 | |
Machineschroef M4x14 Zwart | ||||
53 | 305691 | 1.05 | 1.27 | |
Stator Sensor Pcb Ass'y | ||||
54 | 340913B | 139.98 | 169.37 | |
Lasdop 50092 (10 Pcs) | ||||
55 | 959141 | 3.75 | 4.54 | |
Klemstrip (old 994566) | ||||
56 | 937631 | 1.04 | 1.26 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
57 | 984750 | |||
Snoertule D8.8 | ||||
58 | 380090 | 1.04 | 1.26 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
59 | 338937 | |||
Handvat Set (groen) (oud 338937) | ||||
59A | 371937 | 16.78 | 20.30 | |
Machineschroef M4x35 Zwart | ||||
60 | 334141 | 1.80 | 2.18 | |
Stroomgids | ||||
61 | 338919 | 1.04 | 1.26 | |
Behuizing | ||||
62 | 338902 | 6.30 | 7.62 | |
Cushion | ||||
63 | 336554 | 1.04 | 1.26 | |
Rubber Ring | ||||
64 | 338928 | 1.04 | 1.26 | |
Machineschroef M4x8 Zwart | ||||
65 | 315500 | 1.35 | 1.63 | |
Guide Piece | ||||
66 | 338913 | 1.04 | 1.26 | |
Veerring | ||||
67 | 942827 | 1.04 | 1.26 | |
Moer M6 | ||||
68 | 333660 | 1.80 | 2.18 | |
Hendel | ||||
69 | 333659 | 1.80 | 2.18 | |
Ring M6 ( Oud 949425z , 10 St ) | ||||
70 | 949425 | 1.05 | 1.27 | |
Machineschroef M4x8 Zwart | ||||
71 | 317200 | 1.65 | 2.00 | |
Stopper Hendel | ||||
72 | 333657 | 3.45 | 4.17 | |
Spring (b) | ||||
73 | 339259 | 1.80 | 2.18 | |
Vleugelschroef M6x18 | ||||
74 | 307898 | 1.65 | 2.00 | |
Veer | ||||
75 | 324876 | 1.80 | 2.18 | |
Inbusschroef M5x10 | ||||
76 | 334142 | 1.80 | 2.18 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
77 | 338909 | |||
VOETPLAAT | ||||
77A | 371941 | 21.31 | 25.79 | |
Tapschroef D4x20 Met Ring Zwart (oud 305095) | ||||
78 | 301653 | 1.04 | 1.26 | |
Tapschroef D4x20 Met Ring Zwart (oud 305095) | ||||
79 | 301653 | 1.04 | 1.26 | |
Handgreep | ||||
80 | 338934 | 3.15 | 3.81 | |
Afstelschroef (a) | ||||
82 | 339260 | 1.04 | 1.26 | |
Tapschroef D4x30 Zwart | ||||
83 | 305490 | 1.04 | 1.26 | |
Verloop Pin D6x13 | ||||
84 | 320163 | 1.50 | 1.82 | |
Bout M6 | ||||
85 | 314623 | 1.80 | 2.18 | |
Afschuinplaat | ||||
86 | 338910 | 1.65 | 2.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
87 | 338912 | |||
SUB LINK | ||||
87A | 371944 | 2.40 | 2.90 | |
Speciaal Boutje | ||||
88 | 333664 | 1.80 | 2.18 | |
SPECIALE SCHROEF | ||||
88A | 371945 | 1.04 | 1.26 | |
Sluitring M6 | ||||
89 | 948167 | 1.04 | 1.26 | |
Bout M6x22 Vierkant (met Superlock Ring) | ||||
90 | 314620 | 6.45 | 7.80 | |
Koordhouder | ||||
91 | 338938 | 1.04 | 1.26 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
92 | 500439Z | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
93 | 338908 | |||
BASE ASS'Y | ||||
93A | 371939 | 35.61 | 43.09 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
501 | 940543 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
502 | 990666 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
503 | 302756 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
601 | 316161 | |||
Zijgeleider (650mm) | ||||
602 | 316104 | 91.58 | 110.81 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
603 | 302756 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
604 | 329331 | |||
Duct Adapter (old 329331) | ||||
604A | 339383 | 4.50 | 5.44 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
605 | 339188 | |||
Speciale Bolt | ||||
606 | 321996 | 1.65 | 2.00 |
