Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki C7BUM'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

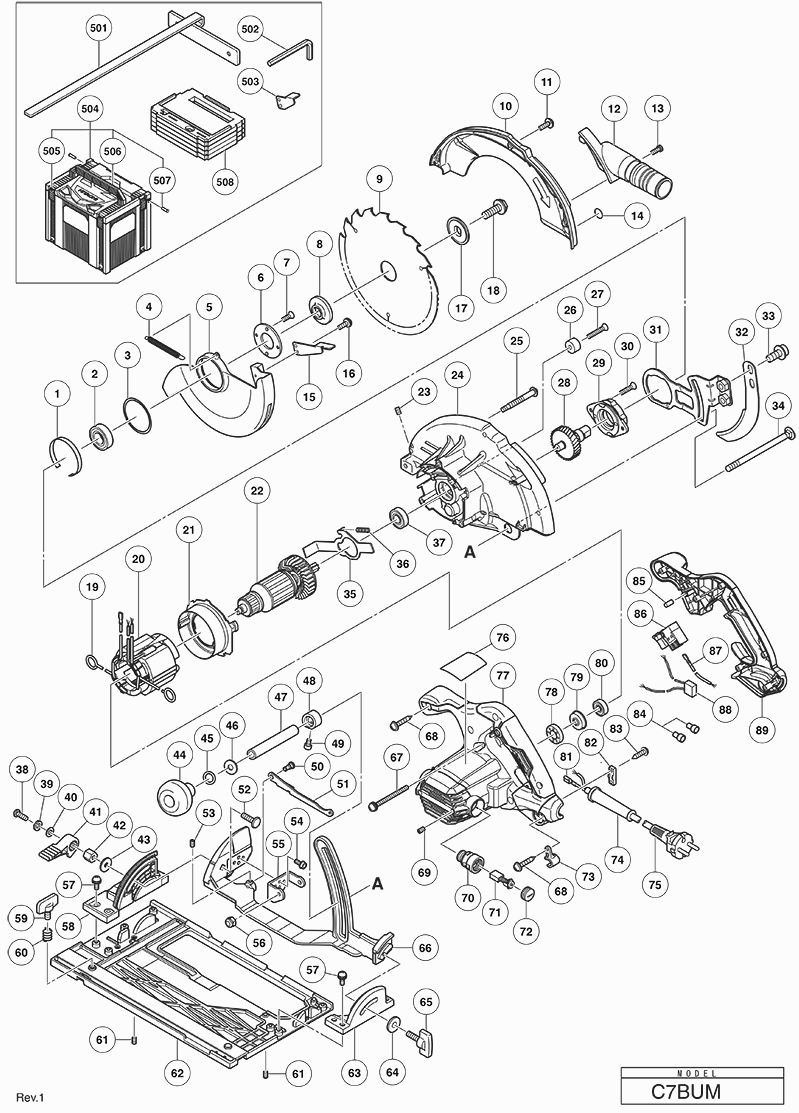

Tekeningen van de Hikoki C7BUM
Onderdelen lijst van de Hikoki C7BUM
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Geleidingsring | ||||
1 | 998887 | 9.30 | 11.25 | |
KOGELLAGER 6003VVCM (NYLON RETAINER) | ||||
2 | 327694 | 5.25 | 6.35 | |
Terugveer | ||||
3 | 370374 | 1.04 | 1.26 | |
Ring | ||||
3 | 370591 | 1.04 | 1.26 | |
Lower Guard | ||||
4 | 370357 | 11.10 | 13.43 | |
Terugveer | ||||
4 | 370373 | 1.04 | 1.26 | |
Lagerdeksel | ||||
5 | 302435 | 1.35 | 1.63 | |
Lower Guard | ||||
5 | 370356 | 11.55 | 13.98 | |
Lagerdeksel | ||||
6 | 302435 | 1.35 | 1.63 | |
Seal Lock Platte Schroef M4x10 | ||||
6 | 990430 | 1.04 | 1.26 | |
Ring (a) | ||||
7 | 370272 | 2.25 | 2.72 | |
Seal Lock Platte Schroef M4x10 | ||||
7 | 990430 | 1.04 | 1.26 | |
Ring (a) | ||||
8 | 370272 | 2.25 | 2.72 | |
Saw Cover | ||||
9 | 370355 | 10.50 | 12.70 | |
Saw Cover | ||||
10 | 370354 | 10.95 | 13.25 | |
Machineschroef M4x12 | ||||
10 | 951039 | 1.05 | 1.27 | |
Machineschroef M4x12 | ||||
11 | 951039 | 1.05 | 1.27 | |
Niet meer leverbaar | ||||
12 | 997247 | |||
Machineschroef M4x12 Zwart | ||||
13 | 935196 | 1.04 | 1.26 | |
Lever (oud 302464) | ||||
14 | 370542 | 1.04 | 1.26 | |
Lever (oud 302464) | ||||
15 | 370542 | 1.04 | 1.26 | |
Ring (b) | ||||
16 | 370279 | 2.25 | 2.72 | |
Machineschroef M4x12 Zwart | ||||
16 | 935196 | 1.04 | 1.26 | |
Zeskantbout Hd. M8x15,5 | ||||
17 | 324662 | 1.95 | 2.36 | |
Ring (b) | ||||
17 | 370279 | 2.25 | 2.72 | |
Zeskantbout Hd. M8x15,5 | ||||
18 | 324662 | 1.95 | 2.36 | |
Contactpunt Koolborstelhouder | ||||
18 | 930703 | 2.40 | 2.90 | |
Veld 220-230 Volt | ||||
19 | 340946E | 41.25 | 49.91 | |
Contactpunt Koolborstelhouder | ||||
19 | 930703 | 2.40 | 2.90 | |
Veld 220-230 Volt | ||||
20 | 340946E | 41.25 | 49.91 | |
Fan Guide | ||||
20 | 370342 | 1.20 | 1.45 | |
Anker 230v | ||||
21 | 361037E | 34.79 | 42.09 | |
Fan Guide | ||||
21 | 370342 | 1.20 | 1.45 | |
Anker 230v | ||||
22 | 361037E | 34.79 | 42.09 | |
Inbusstelschroef M5x6 | ||||
22 | 962782 | 1.04 | 1.26 | |
Gear Cover | ||||
23 | 370352 | 21.59 | 26.12 | |
Inbusstelschroef M5x6 | ||||
23 | 962782 | 1.04 | 1.26 | |
Stelschroef (a) | ||||
24 | 322096 | 1.95 | 2.36 | |
Gear Cover | ||||
24 | 370350 | 22.00 | 26.62 | |
Stelschroef (a) | ||||
25 | 322096 | 1.95 | 2.36 | |
Beschermschuim | ||||
25 | 961729 | 1.05 | 1.27 | |
Schroef ( 10 Stuks ) | ||||
26 | 949794 | 1.65 | 2.00 | |
Beschermschuim | ||||
26 | 961729 | 1.05 | 1.27 | |
Spindle And Gear Set | ||||
27 | 370372 | 11.40 | 13.79 | |
Schroef ( 10 Stuks ) | ||||
27 | 949794 | 1.65 | 2.00 | |
Lager Houder | ||||
28 | 302433 | 2.55 | 3.09 | |
Spindle And Gear Set | ||||
28 | 370371 | 11.55 | 13.98 | |
Bearing Holder | ||||
29 | 370353 | 5.40 | 6.53 | |
Seal Lock Platte Schroef M5x14 | ||||
29 | 992013 | 1.05 | 1.27 | |
Riving Knife | ||||
30 | 370366 | 3.60 | 4.36 | |
Seal Lock Platte Schroef M5x14 | ||||
30 | 992013 | 1.05 | 1.27 | |
Hex. Socket Hd. Bolt M8 | ||||
31 | 370287 | 1.05 | 1.27 | |
Arm | ||||
31 | 370364 | 4.20 | 5.08 | |
Riving Knife | ||||
32 | 370365 | 3.75 | 4.54 | |
Diagonal Bolt M8 | ||||
32 | 370662 | 8.40 | 10.16 | |
Hex. Socket Hd. Bolt M8 | ||||
33 | 370287 | 1.05 | 1.27 | |
Lock Lever | ||||
33 | 370363 | 1.20 | 1.45 | |
Veer (a) | ||||
34 | 330982 | 1.05 | 1.27 | |
Diagonal Bolt M8 | ||||
34 | 370662 | 8.40 | 10.16 | |
Lock Lever | ||||
35 | 370363 | 1.20 | 1.45 | |
Kogellager 6001vvcmps2l | ||||
35 | 6001VV | 6.60 | 7.99 | |
Veer (a) | ||||
36 | 330982 | 1.05 | 1.27 | |
Machineschroef M6x14 | ||||
36 | 333922 | 1.20 | 1.45 | |
Kogellager 6001vvcmps2l | ||||
37 | 6001VV | 6.60 | 7.99 | |
Veerring M6 (oud 949455z , 10st.) | ||||
37 | 949455 | 1.05 | 1.27 | |
Machineschroef M6x14 | ||||
38 | 333922 | 1.20 | 1.45 | |
Vergrendelingshendel | ||||
39 | 323923 | 1.05 | 1.27 | |
Veerring M6 (oud 949455z , 10st.) | ||||
39 | 949455 | 1.05 | 1.27 | |
Borgmoer | ||||
40 | 333921 | 4.20 | 5.08 | |
Ring M6 ( Oud 949425z , 10 St ) | ||||
40 | 949425 | 1.05 | 1.27 | |
Ring (g) | ||||
41 | 318452 | 1.20 | 1.45 | |
Vergrendelingshendel | ||||
41 | 323923 | 1.05 | 1.27 | |
Knop | ||||
42 | 324660 | 4.35 | 5.26 | |
Borgmoer | ||||
42 | 333921 | 4.20 | 5.08 | |
Ring (g) | ||||
43 | 318452 | 1.20 | 1.45 | |
O-ring | ||||
43 | 676531 | 1.04 | 1.26 | |
Knop | ||||
44 | 324660 | 4.35 | 5.26 | |
Ring M8 (10 Stuks) | ||||
44 | 949433 | 1.05 | 1.27 | |
Sleeve (a) | ||||
45 | 370825 | 4.50 | 5.44 | |
O-ring | ||||
45 | 676531 | 1.04 | 1.26 | |
Sleeve (b) | ||||
46 | 370268 | 3.00 | 3.63 | |
Ring M8 (10 Stuks) | ||||
46 | 949433 | 1.05 | 1.27 | |
Washer | ||||
47 | 370376 | 1.04 | 1.26 | |
Sleeve (a) | ||||
47 | 370825 | 4.50 | 5.44 | |
Sleeve (b) | ||||
48 | 370268 | 3.00 | 3.63 | |
Seal Lock Hex. Socket Hd. Bolt M4x6 | ||||
48 | 370278 | 1.04 | 1.26 | |
Seal Lock Hex. Socket Hd. Bolt M4x6 | ||||
49 | 370278 | 1.04 | 1.26 | |
Bolt (square) D6 | ||||
49 | 370377 | 1.04 | 1.26 | |
Inbusbout M5x12 | ||||
50 | 305755 | 1.04 | 1.26 | |
Verloop Pin D6x13 | ||||
50 | 320163 | 1.50 | 1.82 | |
Plate (b) | ||||
51 | 370369 | 1.05 | 1.27 | |
Bevel Plate (c) | ||||
51 | 370370 | 1.04 | 1.26 | |
U-moer M5 | ||||
52 | 308387 | 1.05 | 1.27 | |
Bolt (square) D6 | ||||
52 | 370377 | 1.04 | 1.26 | |
Inbusstelschroef M5x6 | ||||
53 | 319541 | 1.50 | 1.82 | |
Machineschroef M5x14 Zwart | ||||
53 | 678653 | 1.05 | 1.27 | |
Inbusbout M5x12 | ||||
54 | 305755 | 1.04 | 1.26 | |
Bevel Plate (a) | ||||
54 | 370347 | 2.85 | 3.45 | |
Vleugelschroef M6 X 15 | ||||
55 | 301806 | 1.05 | 1.27 | |
Bevel Plate (c) | ||||
55 | 370370 | 1.04 | 1.26 | |
U-moer M5 | ||||
56 | 308387 | 1.05 | 1.27 | |
Veer (oud 996224) | ||||
56 | 947859 | 1.04 | 1.26 | |
Stelschroef M6x6 | ||||
57 | 302469 | 1.05 | 1.27 | |
Machineschroef M5x14 Zwart | ||||
57 | 678653 | 1.05 | 1.27 | |
Bevel Plate (a) | ||||
58 | 370347 | 2.85 | 3.45 | |
Base | ||||
58 | 370358 | 25.30 | 30.61 | |
Vleugelschroef M6 X 15 | ||||
59 | 301806 | 1.05 | 1.27 | |
Bevel Plate (b) | ||||
59 | 370348 | 2.40 | 2.90 | |
Veer (oud 996224) | ||||
60 | 947859 | 1.04 | 1.26 | |
Ring M6 ( Oud 949425z , 10 St ) | ||||
60 | 949425 | 1.05 | 1.27 | |
Vleugelschroef M6x17 | ||||
61 | 302459 | 1.05 | 1.27 | |
Stelschroef M6x6 | ||||
61 | 302469 | 1.05 | 1.27 | |
Base | ||||
62 | 370358 | 25.30 | 30.61 | |
Link | ||||
62 | 370362 | 17.05 | 20.63 | |
Bevel Plate (b) | ||||
63 | 370348 | 2.40 | 2.90 | |
Machineschroef M5x50 | ||||
63 | 997841 | 1.05 | 1.27 | |
Tapschroef D4x20 Met Ring Zwart (oud 305095) | ||||
64 | 301653 | 1.04 | 1.26 | |
Ring M6 ( Oud 949425z , 10 St ) | ||||
64 | 949425 | 1.05 | 1.27 | |
Vleugelschroef M6x17 | ||||
65 | 302459 | 1.05 | 1.27 | |
Inbusstelschroef M5x8 | ||||
65 | 938477 | 1.05 | 1.27 | |
Link | ||||
66 | 370361 | 18.56 | 22.46 | |
Koolborstelhouder | ||||
66 | 960685 | 6.45 | 7.80 | |
Machineschroef M5x50 | ||||
67 | 997841 | 1.05 | 1.27 | |
Koolborstel (2 Stuks) | ||||
67 | 999056 | 6.45 | 7.80 | |
Tapschroef D4x20 Met Ring Zwart (oud 305095) | ||||
68 | 301653 | 1.04 | 1.26 | |
Koolborsteldop | ||||
68 | 945161 | 1.20 | 1.45 | |
Cord Holder | ||||
69 | 370269 | 1.04 | 1.26 | |
Inbusstelschroef M5x8 | ||||
69 | 938477 | 1.05 | 1.27 | |
Snoertule D8.8 | ||||
70 | 953327 | 1.04 | 1.26 | |
Koolborstelhouder | ||||
70 | 960685 | 6.45 | 7.80 | |
Koolborstel (2 Stuks) | ||||
71 | 999056 | 6.45 | 7.80 | |
Koolborsteldop | ||||
72 | 945161 | 1.20 | 1.45 | |
Cord Holder | ||||
73 | 370269 | 1.04 | 1.26 | |
Housing Ass'y | ||||
73 | 370820 | 29.70 | 35.94 | |
Rubberenstuk | ||||
74 | 331006 | 1.95 | 2.36 | |
Snoertule D8.8 | ||||
74 | 953327 | 1.04 | 1.26 | |
Lagerbus | ||||
75 | 322089 | 4.80 | 5.81 | |
Kogellager 608vv | ||||
76 | 333945 | 1.80 | 2.18 | |
Kabelschoentje | ||||
77 | 331707 | 1.88 | 2.27 | |
Housing Ass'y | ||||
77 | 370820 | 29.70 | 35.94 | |
Rubberenstuk | ||||
78 | 331006 | 1.95 | 2.36 | |
Klemstrip (old 994566) | ||||
78 | 937631 | 1.04 | 1.26 | |
Lagerbus | ||||
79 | 322089 | 4.80 | 5.81 | |
Kogellager 608vv | ||||
80 | 333945 | 1.80 | 2.18 | |
Lasdop 50092 (10 Pcs) | ||||
80 | 959141 | 3.75 | 4.54 | |
Kabelschoentje | ||||
81 | 331707 | 1.88 | 2.27 | |
RUBBEREN PEN | ||||
81 | 931701 | 1.05 | 1.27 | |
Schakelaar | ||||
82 | 334474 | 10.05 | 12.16 | |
Klemstrip (old 994566) | ||||
82 | 937631 | 1.04 | 1.26 | |
Internal Wire | ||||
83 | 370661 | 1.65 | 2.00 | |
Condensator (oud 987178) | ||||
84 | 930039 | 1.95 | 2.36 | |
Lasdop 50092 (10 Pcs) | ||||
84 | 959141 | 3.75 | 4.54 | |
Handle Cover | ||||
85 | 370341 | 9.15 | 11.07 | |
RUBBEREN PEN | ||||
85 | 931701 | 1.05 | 1.27 | |
Schakelaar | ||||
86 | 334474 | 10.05 | 12.16 | |
PLATE (C) | ||||
86 | 371212 | 1.05 | 1.27 | |
Internal Wire | ||||
87 | 370661 | 1.65 | 2.00 | |
Machineschroef M4x12 Zwart | ||||
87 | 935196 | 1.04 | 1.26 | |
Condensator (oud 987178) | ||||
88 | 930039 | 1.95 | 2.36 | |
Handle Cover | ||||
89 | 370341 | 9.15 | 11.07 | |
PLATE (C) | ||||
90 | 371213 | 1.05 | 1.27 | |
Machineschroef M4x12 Zwart | ||||
91 | 935196 | 1.04 | 1.26 | |
Guide | ||||
501 | 370587 | 3.45 | 4.17 | |
Niet meer leverbaar | ||||
502 | 872422 | |||
Lever | ||||
503 | 370264 | 1.04 | 1.26 | |
Niet meer leverbaar | ||||
504 | 337528 | |||
Niet meer leverbaar | ||||
505 | 336472 | |||
Niet meer leverbaar | ||||
506 | 336473 | |||
Niet meer leverbaar | ||||
507 | 336474 | |||
Niet meer leverbaar | ||||
508 | 370588 |
