Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki C7SS'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

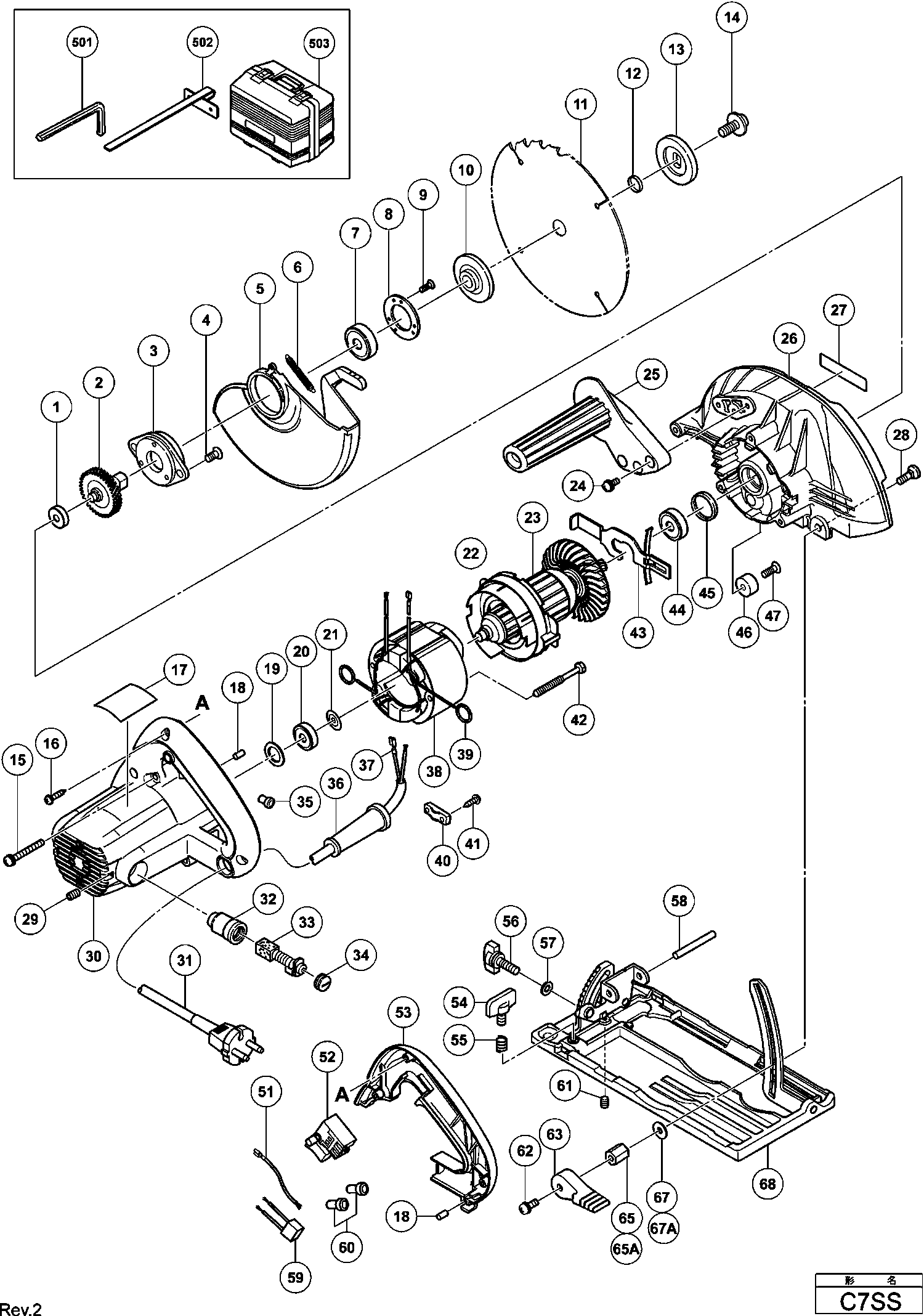

Tekeningen van de Hikoki C7SS
Onderdelen lijst van de Hikoki C7SS
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Metaal | ||||
1 | 963803 | 1.50 | 1.82 | |
As En Tandwielset | ||||
2 | 322088 | 32.18 | 38.93 | |
Lagerhouder | ||||
3 | 308361 | 3.30 | 3.99 | |
SEAL LOCK HD SCHROEF M5X12 | ||||
4 | 305568 | 1.05 | 1.27 | |
BESCHERMKAP (BEWEGENDE GEDEELTE) | ||||
5 | 331273 | 10.05 | 12.16 | |
Terugveer | ||||
6 | 331268 | 1.05 | 1.27 | |
Kogellager 6002vvcmps2l | ||||
7 | 6002VV | 7.35 | 8.89 | |
Lagerdeksel | ||||
8 | 308362 | 2.40 | 2.90 | |
Seal Lock Platte Schroef M3x12 | ||||
9 | 308773 | 1.05 | 1.27 | |
Onderlegring | ||||
10 | 317466 | 9.00 | 10.89 | |
Ring (a) | ||||
10 | 323928 | 3.15 | 3.81 | |
WASHER (A) | ||||
10A | 373052 | 2.40 | 2.90 | |
Niet meer leverbaar | ||||
11 | 324668 | |||
Niet meer leverbaar | ||||
11 | 330888 | |||
Niet meer leverbaar | ||||
11 | 331659 | |||
Niet meer leverbaar | ||||
11 | 334709 | |||
Niet meer leverbaar | ||||
11A | 371934 | |||
Niet meer leverbaar | ||||
11A | 372881 | |||
Ring D15.9/i.d.14.5 | ||||
12 | 990100 | 1.65 | 2.00 | |
Bevestigingsflens | ||||
13 | 324563 | 4.20 | 5.08 | |
Bout Hd. M7x17.5 | ||||
14 | 325541 | 3.75 | 4.54 | |
Machine Schoef M5x45 Zwart (oud 303883) | ||||
15 | 302434 | 1.04 | 1.26 | |
Schroef Met Sluitring D4x23 (zwart) | ||||
16 | 328643 | 1.05 | 1.27 | |
RUBBEREN PEN | ||||
18 | 931701 | 1.05 | 1.27 | |
Drukring | ||||
19 | 331264 | 1.05 | 1.27 | |
Kogellager 608vvmc2eps2l | ||||
20 | 608VVM | 5.70 | 6.90 | |
Ring (a) | ||||
21 | 982631 | 1.04 | 1.26 | |
Luchtgeleider | ||||
22 | 322002 | 1.35 | 1.63 | |
ANKER 110 VOLT | ||||
23 | 360883C | 104.98 | 127.02 | |
Anker 230v | ||||
23 | 360883E | 53.63 | 64.89 | |
Niet meer leverbaar | ||||
24 | 887021 | |||
Zijhandgreep | ||||
25 | 330973 | 4.20 | 5.08 | |
Tandwielhuisdeksel | ||||
26 | 331272 | 26.60 | 32.19 | |
MOER | ||||
28 | 942808 | 1.05 | 1.27 | |
Inbusstelschroef M5x8 | ||||
29 | 938477 | 1.05 | 1.27 | |
Behuizing | ||||
30 | 331260 | 14.30 | 17.30 | |
Snoer | ||||
31 | 500240Z | 13.18 | 15.94 | |
Snoer 2,5m 2 X 1.0 H05vv-f (oud 500395z) | ||||
31 | 500447Z | 6.60 | 7.99 | |
Kabel 3m 2 X 1,0 H05vv-f Met Stekker 16a Cee-form | ||||
31 | 500461Z | 17.88 | 21.63 | |
Brush Holder | ||||
32 | 957051 | 5.25 | 6.35 | |
Koolborstel (2 Stuks) | ||||
33 | 999043 | 4.50 | 5.44 | |
Koolborsteldeksel | ||||
34 | 935829 | 1.05 | 1.27 | |
Lasdop 50091 (10 Stuks) | ||||
35 | 959140 | 3.30 | 3.99 | |
Snoertule D10.1 | ||||
36 | 938051 | 1.04 | 1.26 | |
Snoertule D8.8 | ||||
36 | 953327 | 1.04 | 1.26 | |
Kabelschoentje | ||||
37 | 331707 | 1.88 | 2.27 | |
Veld 110 Volt | ||||
38 | 340614C | 24.75 | 29.95 | |
Veld 230 Volt | ||||
38 | 340614E | 24.75 | 29.95 | |
Contactpunt Koolborstelhouder | ||||
39 | 930703 | 2.40 | 2.90 | |
Klemstrip (old 994566) | ||||
40 | 937631 | 1.04 | 1.26 | |
Niet meer leverbaar | ||||
41 | 984750 | |||
Tapschroef D5x55 | ||||
42 | 953174 | 1.04 | 1.26 | |
Schakelblokkering | ||||
43 | 307918 | 5.25 | 6.35 | |
Kogellager 6000vcmps2s | ||||
44 | 6000VV | 6.15 | 7.44 | |
Rubber Ring | ||||
45 | 318647 | 1.65 | 2.00 | |
Beschermschuim | ||||
46 | 961729 | 1.05 | 1.27 | |
Schroef ( 10 Stuks ) | ||||
47 | 949794 | 1.65 | 2.00 | |
Niet meer leverbaar | ||||
51 | 331269 | |||
SCHAKELAAR | ||||
52 | 331259 | 20.35 | 24.62 | |
Handgreepdeksel | ||||
53 | 331261 | 4.20 | 5.08 | |
Vleugelschroef M6x18 | ||||
54 | 307898 | 1.65 | 2.00 | |
Veer | ||||
55 | 941056 | 1.05 | 1.27 | |
VLEUGELBOUT (A) | ||||
56 | 307937 | 1.05 | 1.27 | |
Vleugelbout (a) M6x15 | ||||
56 | 308364 | 1.05 | 1.27 | |
Sluitring M6 | ||||
57 | 948167 | 1.04 | 1.26 | |
Rol Pin D6x50 (10 Stuks) | ||||
58 | 949750 | 7.35 | 8.89 | |
Condensator (oud 987178) | ||||
59 | 930039 | 1.95 | 2.36 | |
Lasdop 50092 (10 Pcs) | ||||
60 | 959141 | 3.75 | 4.54 | |
Stelschroef M6x8 | ||||
61 | 308109 | 1.04 | 1.26 | |
Seal Lock Schroef M6x14 | ||||
62 | 322260 | 1.50 | 1.82 | |
Vergrendelingshendel | ||||
63 | 323923 | 1.05 | 1.27 | |
Borgmoer | ||||
65 | 328048 | 1.05 | 1.27 | |
Borgmoer | ||||
65A | 331267 | 2.10 | 2.54 | |
Sluitring | ||||
67A | 320975 | 1.05 | 1.27 | |
Ring (c) | ||||
67 | 329933 | 1.88 | 2.27 | |
Voetplaat | ||||
68 | 331270 | 32.31 | 39.10 | |
Niet meer leverbaar | ||||
501 | 944459 | |||
Niet meer leverbaar | ||||
502 | 302756 | |||
Niet meer leverbaar | ||||
503 | 331671 | |||
Niet meer leverbaar | ||||
601 | 302981 | |||
Ring Voor Nzl & Aus | ||||
602 | 322099 | 7.35 | 8.89 |
