Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki C9U3'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

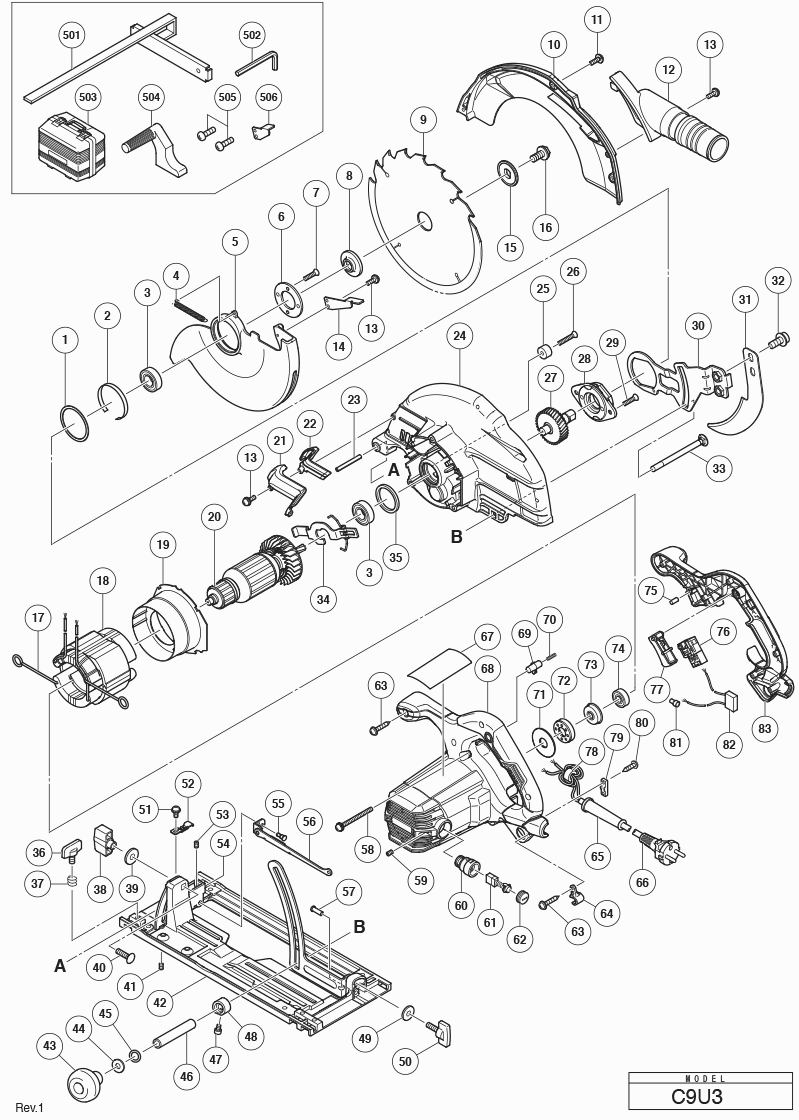

Tekeningen van de Hikoki C9U3
Onderdelen lijst van de Hikoki C9U3
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| VELD 220-230 VOLT | ||||
| *18 | 340942G | 36.71 | 44.42 | |
| VELD 110 VOLT | ||||
| *18 | 340942J | 34.26 | 41.45 | |
| ANKER 220-230 VOLT | ||||
| *20 | 361033E | 46.20 | 55.90 | |
| ANKER 110 VOLT | ||||
| *20 | 361033C | 43.12 | 52.18 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| *66 | 500455Z | |||
| BEHUIZING (OUD 370288) | ||||
| *68B | 373924 | 23.93 | 28.95 | |
| RING (A) | ||||
| *8 | 370271 | 2.25 | 2.72 | |
| RING (A) | ||||
| *8 | 370272 | 2.25 | 2.72 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| *9 | 326830 | |||
| RING | ||||
| 1 | 370540 | 1.04 | 1.26 | |
| GELEIDINGSRING | ||||
| 2 | 998887 | 9.30 | 11.25 | |
| KOGELLAGER 6202VVCMPS2S | ||||
| 3 | 6202VV | 7.05 | 8.53 | |
| TERUGVEER | ||||
| 4 | 370543 | 1.65 | 2.00 | |
| LOWER GUARD | ||||
| 5 | 370283 | 13.80 | 16.70 | |
| BEARING COVER | ||||
| 6 | 370277 | 1.04 | 1.26 | |
| SEAL LOCK PLATTE SCHROEF M5X14 | ||||
| 7 | 992013 | 1.05 | 1.27 | |
| RING (A) | ||||
| 8 | 370272 | 2.25 | 2.72 | |
| RING (A) | ||||
| 8 | 370271 | 2.25 | 2.72 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 9 | 326830 | |||
| SAW COVER | ||||
| 10 | 370280 | 11.10 | 13.43 | |
| SAW COVER | ||||
| 10A | 370280 | 11.10 | 13.43 | |
| MACHINESCHROEF M4X12 | ||||
| 11 | 951039 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 12 | 997247 | |||
| MACHINESCHROEF M4X12 ZWART | ||||
| 13 | 935196 | 1.04 | 1.26 | |
| LEVER (OUD 302464) | ||||
| 14 | 370542 | 1.04 | 1.26 | |
| RING (B) | ||||
| 15 | 370279 | 2.25 | 2.72 | |
| ZESKANTBOUT HD. M8X15,5 | ||||
| 16 | 324662 | 1.95 | 2.36 | |
| CONTACTPUNT KOOLBORSTELHOUDER | ||||
| 17 | 937623 | 1.04 | 1.26 | |
| VELD 220-230 VOLT | ||||
| 18 | 340942G | 36.71 | 44.42 | |
| VELD 110 VOLT | ||||
| 18 | 340942J | 34.26 | 41.45 | |
| FAN GUIDE | ||||
| 19 | 370292 | 1.35 | 1.63 | |
| ANKER 220-230 VOLT | ||||
| 20 | 361033E | 46.20 | 55.90 | |
| ANKER 110 VOLT | ||||
| 20 | 361033C | 43.12 | 52.18 | |
| FLOW GUIDE (B) | ||||
| 21 | 370282 | 1.04 | 1.26 | |
| FLOW GUIDE (A) | ||||
| 22 | 370281 | 1.04 | 1.26 | |
| ROL PIN D8X50 (10 STUKS) | ||||
| 23 | 949884 | 10.65 | 12.89 | |
| GEAR COVER | ||||
| 24 | 370544 | 26.26 | 31.78 | |
| BESCHERMSCHUIM | ||||
| 25 | 337080 | 1.05 | 1.27 | |
| SCHROEF ( 10 STUKS ) | ||||
| 26 | 949794 | 1.65 | 2.00 | |
| SPINDLE AND GEAR SET | ||||
| 27 | 370276 | 11.55 | 13.98 | |
| BEARING HOLDER | ||||
| 28 | 370275 | 5.40 | 6.53 | |
| SEAL LOCK PLATTE SCHROEF M6X14 | ||||
| 29 | 303797 | 1.05 | 1.27 | |
| ARM | ||||
| 30 | 370297 | 5.70 | 6.90 | |
| RIVING KNIFE | ||||
| 31 | 370298 | 4.35 | 5.26 | |
| HEX. SOCKET HD. BOLT M8 | ||||
| 32 | 370287 | 1.05 | 1.27 | |
| Schuine bout M8 | ||||
| 33 | 370266 | 6.30 | 7.62 | |
| DIAGONAL BOLT M8 ASS'Y (OLD 370266) | ||||
| 33A | 378198 | 2.40 | 2.90 | |
| LOCK LEVER | ||||
| 34 | 370291 | 1.50 | 1.82 | |
| RUBBER RING | ||||
| 35 | 303792 | 1.05 | 1.27 | |
| VLEUGELSCHROEF M6 X 15 | ||||
| 36 | 301806 | 1.05 | 1.27 | |
| VEER (OUD 996224) | ||||
| 37 | 947859 | 1.04 | 1.26 | |
| VLEUGELMOER M8 | ||||
| 38 | 324658 | 3.00 | 3.63 | |
| RING M8 (10 STUKS) | ||||
| 39 | 949433 | 1.05 | 1.27 | |
| BOUT M8X30 | ||||
| 40 | 302457 | 1.04 | 1.26 | |
| STELSCHROEF M6X6 | ||||
| 41 | 302469 | 1.05 | 1.27 | |
| NYLOCK SET SCREW M6 NEW | ||||
| 41A | 379529 | 1.00 | 1.21 | |
| BASE ASS'Y | ||||
| 42 | 370294 | 24.89 | 30.11 | |
| KNOP | ||||
| 43 | 324660 | 4.35 | 5.26 | |
| RING M8 (10 STUKS) | ||||
| 44 | 949433 | 1.05 | 1.27 | |
| O-ring | ||||
| 45 | 676531 | 1.04 | 1.26 | |
| SLEEVE (A) | ||||
| 46 | 370267 | 4.20 | 5.08 | |
| SEAL LOCK HEX. SOCKET HD. BOLT M4X6 | ||||
| 47 | 370278 | 1.04 | 1.26 | |
| SLEEVE (B) | ||||
| 48 | 370268 | 3.00 | 3.63 | |
| RING M6 ( OUD 949425Z , 10 ST ) | ||||
| 49 | 949425 | 1.05 | 1.27 | |
| VLEUGELSCHROEF M6 X 22 | ||||
| 50 | 322959 | 1.05 | 1.27 | |
| MACHINESCHROEF M4 | ||||
| 51 | 331003 | 1.95 | 2.36 | |
| KLEM | ||||
| 52 | 324659 | 1.95 | 2.36 | |
| INBUSSTELSCHROEF M5X6 | ||||
| 53 | 319541 | 1.50 | 1.82 | |
| INSTELPLAAT MET GRADENVERDELING | ||||
| 54 | 308481 | 4.65 | 5.63 | |
| STEP PIN | ||||
| 55 | 370295 | 1.04 | 1.26 | |
| PLATE | ||||
| 56 | 370296 | 1.80 | 2.18 | |
| VASTZETNAGEL D6X17 | ||||
| 57 | 308480 | 1.05 | 1.27 | |
| MACHINESCHROEF M5X50 | ||||
| 58 | 997841 | 1.05 | 1.27 | |
| INBUSSTELSCHROEF M5X8 | ||||
| 59 | 938477 | 1.05 | 1.27 | |
| KOOLBORSTELHOUDER | ||||
| 60 | 983362 | 6.45 | 7.80 | |
| KOOLBORSTEL (2 STUKS) | ||||
| 61 | 999038 | 9.30 | 11.25 | |
| KOOLBORSTELDOP | ||||
| 62 | 961781 | 2.55 | 3.09 | |
| TAPSCHROEF D4X20 MET RING ZWART (OUD 305095) | ||||
| 63 | 301653 | 1.04 | 1.26 | |
| CORD HOLDER | ||||
| 64 | 370269 | 1.04 | 1.26 | |
| SNOERTULE D8.8 (OUD 953327) | ||||
| 65 | 380090 | 1.04 | 1.26 | |
| CORD 5M 2 X 1.0 W/PLUG H05VV-F 13A/250V GBR | ||||
| 66 | 500440Z | 20.49 | 24.79 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 68 | 370289 | |||
| BEHUIZING (OUD 370288) | ||||
| 68A | 373924 | 23.93 | 28.95 | |
| OFF LOCK BUTTON | ||||
| 69 | 370262 | 1.04 | 1.26 | |
| VEER (A) | ||||
| 70 | 335465 | 1.04 | 1.26 | |
| VEERPLAAT | ||||
| 71 | 992926 | 1.05 | 1.27 | |
| RUBBER BUSHING | ||||
| 72 | 370628 | 1.04 | 1.26 | |
| LAGERBUS | ||||
| 73 | 325355 | 3.00 | 3.63 | |
| KOGELLAGER 6000VCMPS2S | ||||
| 74 | 6000VV | 6.15 | 7.44 | |
| RUBBEREN PEN | ||||
| 75 | 931701 | 1.05 | 1.27 | |
| SWITCH | ||||
| 76 | 370260 | 13.75 | 16.64 | |
| TRIGGER | ||||
| 77 | 370261 | 1.04 | 1.26 | |
| KRIMPKOUS | ||||
| 78 | 334379 | 4.65 | 5.63 | |
| KLEMSTRIP (OLD 994566) | ||||
| 79 | 937631 | 1.04 | 1.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 80 | 984750 | |||
| LASDOP 50092 (10 PCS) | ||||
| 81 | 959141 | 3.75 | 4.54 | |
| CONDENSATOR (OUD 987178) | ||||
| 82 | 930039 | 1.95 | 2.36 | |
| HANDLE COVER | ||||
| 83 | 370290 | 10.35 | 12.52 | |
| PLATE (C) | ||||
| 84 | 371211 | 1.05 | 1.27 | |
| MACHINESCHROEF M4X12 ZWART | ||||
| 85 | 935196 | 1.04 | 1.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 501 | 303888 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 502 | 872422 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 503 | 370627 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 504 | 303811 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 505 | 323208 | |||
| LEVER | ||||
| 506 | 370264 | 1.04 | 1.26 | |
