Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki CC14SF'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

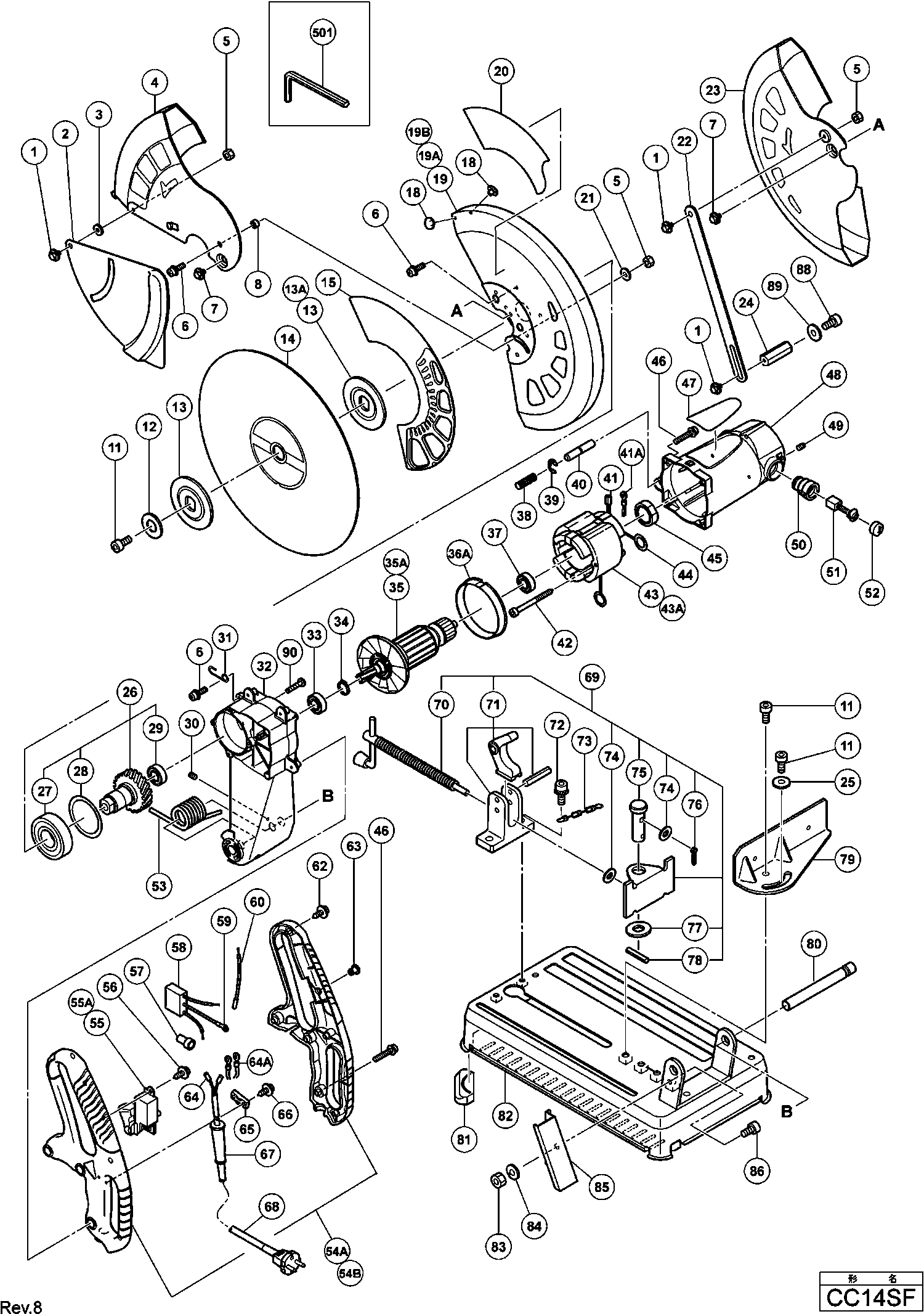

Tekeningen van de Hikoki CC14SF
Onderdelen lijst van de Hikoki CC14SF
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Bout | ||||
1 | 325133 | 1.35 | 1.63 | |
Deel Van Beschermkap (b) | ||||
2 | 325132 | 9.15 | 11.07 | |
Deel Van Beschermkap (a) | ||||
4 | 325128 | 14.10 | 17.06 | |
Borgmoer M5 (oud 949566z)(10 Stuks ) | ||||
5 | 949566 | 1.04 | 1.26 | |
Machineschroef M5x16 Zwart | ||||
6 | 307294 | 1.05 | 1.27 | |
Bout (a) | ||||
7 | 325130 | 1.35 | 1.63 | |
Afstandbusje | ||||
8 | 325131 | 2.10 | 2.54 | |
Bout M10 X 20 | ||||
11 | 949844 | 6.60 | 7.99 | |
Sluitring | ||||
12 | 965724 | 1.35 | 1.63 | |
Flens | ||||
13 | 325117 | 4.20 | 5.08 | |
Flens (a) | ||||
13A | 335333 | 4.65 | 5.63 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
15 | 325120 | |||
Dopje | ||||
18 | 325127 | 1.05 | 1.27 | |
Beschermkap (a) | ||||
19 | 325105 | 38.09 | 46.09 | |
Beschermkap (a) | ||||
19A | 335334 | 22.96 | 27.78 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
19B | 335858 | |||
Ring M5 ( Oud 949431z , 10 St ) | ||||
21 | 949431 | 1.04 | 1.26 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
22 | 325136 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
23 | 325134 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
24 | 325135 | |||
Ring M10 ( Oud 949434z , 10 St. ) | ||||
25 | 949434 | 1.35 | 1.63 | |
As Kompleet | ||||
26 | 325103 | 39.88 | 48.25 | |
Kogellager 6306vvcmps2s | ||||
27 | 6306VV | 18.70 | 22.63 | |
Blokkeerpin (b) | ||||
28 | 325017 | 2.10 | 2.54 | |
Inbusschroef M5x16 | ||||
30 | 318044 | 1.65 | 2.00 | |
Haak | ||||
31 | 321234 | 1.65 | 2.00 | |
Tandwielhuis | ||||
32 | 325113 | 41.80 | 50.58 | |
Kogellager 6002vvcmps2l | ||||
33 | 6002VV | 7.35 | 8.89 | |
Veerring D15 (10 Stuks) | ||||
34 | 939544 | 2.13 | 2.57 | |
Anker 230v | ||||
35 | 360732F | 83.60 | 101.16 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
35A | 360732U | |||
Luchtgeleider | ||||
36A | 326156 | 1.65 | 2.00 | |
Kogellager 6000vcmps2s | ||||
37 | 6000VV | 6.15 | 7.44 | |
Gaugeveer | ||||
38 | 948363 | 1.05 | 1.27 | |
Retaining Ring D6 | ||||
39 | 955479 | 1.05 | 1.27 | |
Blokkeerpin | ||||
40 | 321239 | 1.65 | 2.00 | |
Terminal M4.0 (10 Stuks) | ||||
41A | 930804 | 3.00 | 3.63 | |
Schroef D5x75 (oud 963454z) | ||||
42 | 984271 | 1.04 | 1.26 | |
Veld 230-240 Volt | ||||
43 | 340643H | 96.94 | 117.29 | |
Veld 230-240 Volt | ||||
43A | 340643Q | 70.40 | 85.18 | |
Koolborstelcontact (oud 957004) | ||||
44 | 998744 | 1.20 | 1.45 | |
LAGERBUS | ||||
45 | 325116 | 3.15 | 3.81 | |
Machineschroef M5x35 | ||||
46 | 312298 | 2.40 | 2.90 | |
Behuizing | ||||
48 | 325125 | 34.24 | 41.43 | |
Inbusstelschroef M5x8 | ||||
49 | 938477 | 1.05 | 1.27 | |
Koolborstelhouder (oud 500301) | ||||
50 | 980487 | 5.68 | 6.87 | |
Koolborstel (2 Stuks) | ||||
51 | 999044 | 4.50 | 5.44 | |
Koolborsteldop | ||||
52 | 940540 | 1.04 | 1.26 | |
Veer | ||||
53 | 321422 | 4.80 | 5.81 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
54 | 333827 | |||
Handgreepset (oud 325123+325124) | ||||
54A | 331668 | 54.18 | 65.55 | |
HANDGREEP COMPLEET | ||||
54B | 333400 | 22.83 | 27.62 | |
Schakelaar | ||||
55 | 951894 | 25.99 | 31.44 | |
Schakelaar (oud 951864z) | ||||
55 | 976825 | 22.00 | 26.62 | |
Schakelaar | ||||
55A | 334189 | 13.80 | 16.70 | |
Tapschroef D4x12 | ||||
56 | 305720 | 1.05 | 1.27 | |
Lasdop 50092 (10 Pcs) | ||||
57 | 959141 | 3.75 | 4.54 | |
Condensator (oud 930030/991313) | ||||
58 | 994273 | 4.29 | 5.19 | |
Condensator (oud 987178) | ||||
58 | 930039 | 1.95 | 2.36 | |
Contactlipje | ||||
59 | 938108 | 1.20 | 1.45 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
60 | 321423 | |||
Tapschroef D4x20 Met Ring Zwart (oud 305095) | ||||
62 | 301653 | 1.04 | 1.26 | |
Vastzetknopje | ||||
63 | 951895 | 3.30 | 3.99 | |
Draadeindhuls | ||||
64 | 981373 | 1.05 | 1.27 | |
Terminal M4.0 (10 Stuks) | ||||
64A | 930804 | 3.00 | 3.63 | |
Klemstrip (old 994566) | ||||
65 | 937631 | 1.04 | 1.26 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
66 | 984750 | |||
Snoertule D8.8 | ||||
67 | 380090 | 1.04 | 1.26 | |
Snoertule D10.1 | ||||
67 | 938051 | 1.04 | 1.26 | |
Kabel 3m 2 X 1,0 H05vv-f Met Stekker 16a Cee-form | ||||
68 | 500461Z | 17.88 | 21.63 | |
Snoer 2,5m 2 X 1.0 H05vv-f (oud 500395z) | ||||
68 | 500447Z | 6.60 | 7.99 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
69 | 333829 | |||
Schroefas | ||||
70 | 321226 | 17.33 | 20.96 | |
Houder | ||||
71 | 325102 | 13.95 | 16.88 | |
Inbusschroef M8x25 | ||||
72 | 307357 | 1.35 | 1.63 | |
Ketting | ||||
73 | 968520 | 2.10 | 2.54 | |
Ring M8 (10 Stuks) | ||||
74 | 949433 | 1.05 | 1.27 | |
Draadbout | ||||
75 | 321229 | 6.60 | 7.99 | |
Spilt Pin D3x15 (10 Stuks) | ||||
76 | 949537 | 1.35 | 1.63 | |
Ring M16 | ||||
77 | 321232 | 1.65 | 2.00 | |
Rol Pin D5x25 (10 Stuks) | ||||
78 | 949681 | 3.60 | 4.36 | |
Materiaalaanslag (b) | ||||
79 | 325100 | 9.60 | 11.62 | |
Scharnieras | ||||
80 | 321237 | 3.30 | 3.99 | |
Voet Rubber | ||||
81 | 321223 | 2.55 | 3.09 | |
Voetplaat | ||||
82 | 325121 | 47.58 | 57.57 | |
Moer M8 Laag(10 Stuks) | ||||
83 | 949568 | 1.50 | 1.82 | |
Veerring M8 ( 10 Stuks ) | ||||
84 | 949457 | 1.05 | 1.27 | |
Vonkenvanger | ||||
85 | 325108 | 2.10 | 2.54 | |
Imbusbout M8x20 (oud 949656z 10s) | ||||
86 | 949656 | 5.55 | 6.72 | |
Bout M10 X 20 | ||||
88 | 949844 | 6.60 | 7.99 | |
Ring M10 ( Oud 949434z , 10 St. ) | ||||
89 | 949434 | 1.35 | 1.63 | |
Schroef M5x12 | ||||
90 | 326157 | 1.65 | 2.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
501 | 955857 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
601 | 978958 |
