Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki CC16SA'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

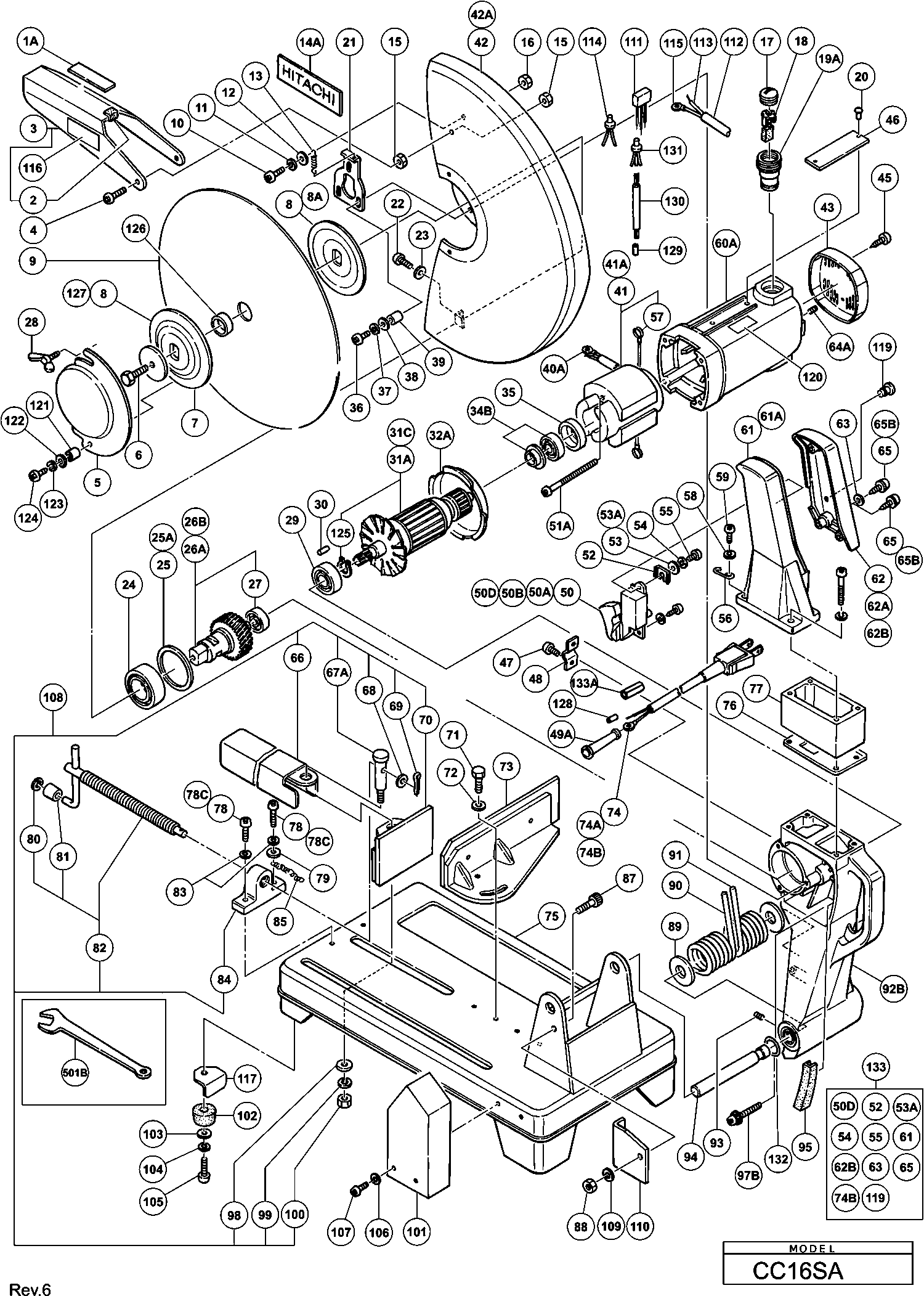

Tekeningen van de Hikoki CC16SA
Onderdelen lijst van de Hikoki CC16SA
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Mark Plate | ||||
1A | 975642 | 3.60 | 4.36 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
2 | 951880Z | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
3 | 951915 | |||
Machineschroef M6x16 (10 Stuks) | ||||
4 | 949256 | 1.35 | 1.63 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
5 | 951912Z | |||
Schroef (g) M10x20 | ||||
6 | 951480 | 1.05 | 1.27 | |
Sluitring | ||||
7 | 965724 | 1.35 | 1.63 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
8 | 951918 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
8A | 951918 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
9 | 951911Z | |||
Machineschroef M4x8 (10 Stuks) | ||||
10 | 949215 | 1.05 | 1.27 | |
Veerring M4 (10 Stuks) | ||||
11 | 949453 | 1.05 | 1.27 | |
Ring M4 (oud 949429z) | ||||
12 | 949429 | 1.05 | 1.27 | |
Stopper Spring | ||||
13 | 951876 | 2.40 | 2.90 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
14A | 951653 | |||
Moer M6 (10st) | ||||
15 | 949556 | 1.05 | 1.27 | |
MOER M4 ( 10 STUKS ) | ||||
16 | 949554 | 1.05 | 1.27 | |
Koolborsteldop | ||||
17 | 978445 | 1.05 | 1.27 | |
Zelfuitschakelende Koolborstels (2 Stuks) 110-120 | ||||
18 | 999081Z | 9.30 | 11.25 | |
Koolborstel Hoog Volt (2 Stuks) | ||||
18 | 999082Z | 8.40 | 10.16 | |
Koolborstel (2 Stuks) | ||||
18 | 999044 | 4.50 | 5.44 | |
Koolborstelhouder (oud 500301) | ||||
19A | 980487 | 5.68 | 6.87 | |
Klinknagel D2.5x4.8 ( 10 Stuks ) | ||||
20 | 949510 | 1.04 | 1.26 | |
Blokkeerhendel (oud 951853z) | ||||
21 | 951853 | 9.60 | 11.62 | |
Machineschroef M5x12 (10 Stuks) | ||||
22 | 949237 | 1.05 | 1.27 | |
Ring M5 ( Oud 949431z , 10 St ) | ||||
23 | 949431 | 1.04 | 1.26 | |
Kogellager 6206vvcmps2s | ||||
24 | 6206VV | 14.40 | 17.42 | |
Niet meer leverbaar, geen vervanging | ||||
25 | 951516 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
25A | 978965 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
26A | 951523 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
26B | 314967 | |||
Kogellager 6201vvcmps2s | ||||
27 | 6201VV | 6.45 | 7.80 | |
Vleugelschroef M6x10 ( 10 Stuks ) | ||||
28 | 949394 | 7.05 | 8.53 | |
Kogellager 6202vvcmps2s | ||||
29 | 6202VV | 7.05 | 8.53 | |
RUBBEREN PEN (OUD 976441) | ||||
30 | 946362 | 1.05 | 1.27 | |
Anker 230v | ||||
31A | 951875E | 218.76 | 264.70 | |
Anker 240 Volt | ||||
31A | 951875F | 218.76 | 264.70 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
31C | 951908U | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
32A | 336529 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
34B | 317830 | |||
Lagerbus | ||||
35 | 951878 | 14.70 | 17.79 | |
Machineschroef M6x25 (10 Stuks) | ||||
36 | 949260 | 1.35 | 1.63 | |
Veerring M6 (oud 949455z , 10st.) | ||||
37 | 949455 | 1.05 | 1.27 | |
Ring | ||||
38 | 967329 | 1.05 | 1.27 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
39 | 951910Z | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
40A | 951916 | |||
Veld 220-230 Volt | ||||
41 | 951909E | 95.70 | 115.80 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
42 | 951919 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
42A | 952830 | |||
Deksel | ||||
43 | 974571 | 5.25 | 6.35 | |
Schroef D4 X 10 | ||||
45 | 974572 | 1.05 | 1.27 | |
MACHINESCHROEF M4X10 (10 STUKS) (OUD 949216Z) | ||||
47 | 949216 | 1.05 | 1.27 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
48 | 934028 | |||
Snoertule D10.1 | ||||
49A | 938051 | 1.04 | 1.26 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
50 | 951864 | |||
Schakelaar (oud 951864z) | ||||
50A | 976825 | 22.00 | 26.62 | |
Schakelaar | ||||
50B | 951894 | 25.99 | 31.44 | |
Schakelaar | ||||
50D | 951894 | 25.99 | 31.44 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
51A | 320201 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
52 | 955835 | |||
Ring M4 (oud 949429z) | ||||
53 | 949429 | 1.05 | 1.27 | |
Ring M4 (oud 949429z) | ||||
53A | 949429 | 1.05 | 1.27 | |
Veerring M4 (10 Stuks) | ||||
54 | 949453 | 1.05 | 1.27 | |
Schroef D4 X 10 | ||||
55 | 974572 | 1.05 | 1.27 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
56 | 968523 | |||
Koolborstelcontact (oud 957004) | ||||
57 | 998744 | 1.20 | 1.45 | |
Veerring M6 (oud 949455z , 10st.) | ||||
58 | 949455 | 1.05 | 1.27 | |
Huis (oud 951867z) | ||||
60A | 951867 | 64.21 | 77.70 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
61 | 951862Z | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
61A | 951882Z | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
62 | 951863 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
62A | 951897 | |||
Handgreepdeksel (oud 951898) | ||||
62B | 320266 | 6.75 | 8.17 | |
Ring M4 (oud 949429z) | ||||
63 | 949429 | 1.05 | 1.27 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
64A | 977089 | |||
Tapschroef D4x25 (oud 956636) | ||||
65B | 306999 | 1.04 | 1.26 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
65S | 977126 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
66 | 951859Z | |||
Niet meer leverbaar, geen vervanging | ||||
67A | 951850 | |||
Ring M8 (10 Stuks) | ||||
68 | 949433 | 1.05 | 1.27 | |
Spilt Pin D3x15 (10 Stuks) | ||||
69 | 949537 | 1.35 | 1.63 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
70 | 951845 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
71 | 949638 | |||
Ring M10 ( Oud 949434z , 10 St. ) | ||||
72 | 949434 | 1.35 | 1.63 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
73 | 951914 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
74 | 952806Z | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
74A | 500455Z | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
74B | 500453Z | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
75 | 951913 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
76 | 951877Z | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
77 | 951900Z | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
78C | 978930 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
78S | 949789 | |||
Sluitring M8 ( 10 Stuks ) | ||||
79 | 949426 | 1.05 | 1.27 | |
Retaining Ring D6 | ||||
80 | 955479 | 1.05 | 1.27 | |
Bus | ||||
81 | 971563 | 1.05 | 1.27 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
82 | 951472 | |||
Veerring M8 ( 10 Stuks ) | ||||
83 | 949457 | 1.05 | 1.27 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
84 | 951846 | |||
Ketting | ||||
85 | 968520 | 2.10 | 2.54 | |
Bout M8x25 (oud 949760z,10 Stuks) | ||||
87 | 949760 | 5.55 | 6.72 | |
Moer M8 (10 Stuks) | ||||
88 | 949558 | 1.05 | 1.27 | |
Ring M16 | ||||
89 | 955818 | 1.05 | 1.27 | |
Veer (b) | ||||
90 | 951476 | 7.35 | 8.89 | |
Veer (a) | ||||
91 | 951475 | 7.35 | 8.89 | |
Tandwielhuis | ||||
92B | 951847 | 87.59 | 105.98 | |
Inbusstelschroef M5x16 | ||||
93 | 971884 | 1.05 | 1.27 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
94 | 951474 | |||
Rubber Kussen | ||||
95 | 955868 | 3.60 | 4.36 | |
Tapschroef D5x50 | ||||
97B | 317449 | 1.65 | 2.00 | |
Ring | ||||
98 | 965077 | 1.05 | 1.27 | |
Ring M10 (10 Stuks) | ||||
99 | 949458 | 1.05 | 1.27 | |
Moer M10 (10 Stuks) | ||||
100 | 949560 | 2.40 | 2.90 | |
Vonkenvanger | ||||
101 | 951477 | 6.60 | 7.99 | |
Voetplaatrubber | ||||
102 | 964851 | 1.05 | 1.27 | |
Voetplaatrubber | ||||
102S | 964851 | 1.05 | 1.27 | |
Ring M6 (10 Stuks) | ||||
103 | 949432 | 1.05 | 1.27 | |
Ring M6 (10 Stuks) | ||||
103S | 949432 | 1.05 | 1.27 | |
Veerring M6 (oud 949455z , 10st.) | ||||
104 | 949455 | 1.05 | 1.27 | |
Veerring M6 (oud 949455z , 10st.) | ||||
104S | 949455 | 1.05 | 1.27 | |
Machineschroef M6x16 (10 Stuks) | ||||
105 | 949256 | 1.35 | 1.63 | |
Machineschroef M6x16 (10 Stuks) | ||||
105S | 949256 | 1.35 | 1.63 | |
Veerring M5 (10 Stuks) | ||||
106 | 949454 | 1.04 | 1.26 | |
Machineschroef M5x10 (10 Stuks) | ||||
107 | 949236 | 1.05 | 1.27 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
108 | 951906Z | |||
Veerring M8 ( 10 Stuks ) | ||||
109 | 949457 | 1.05 | 1.27 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
110 | 951917 | |||
Condensator | ||||
111 | 965141 | 11.85 | 14.34 | |
Lasdop 50091 (10 Stuks) | ||||
114 | 959140 | 3.30 | 3.99 | |
Contactlipje | ||||
115 | 938108 | 1.20 | 1.45 | |
Base Rubber Plate (old 964943z) | ||||
117 | 951888 | 4.50 | 5.44 | |
Vastzetknopje | ||||
119 | 951895 | 3.30 | 3.99 | |
Ring | ||||
121 | 974484 | 1.05 | 1.27 | |
Ring | ||||
122 | 967329 | 1.05 | 1.27 | |
Veerring M6 (oud 949455z , 10st.) | ||||
123 | 949455 | 1.05 | 1.27 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
124 | 949254 | |||
Veerring D15 (10 Stuks) | ||||
125 | 939544 | 2.13 | 2.57 | |
Bus | ||||
126 | 971937 | 3.30 | 3.99 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
127 | 314968 | |||
Draadeindhuls | ||||
128 | 981373 | 1.05 | 1.27 | |
Draadeindhuls | ||||
129 | 981373 | 1.05 | 1.27 | |
Bedrading | ||||
130 | 317429 | 1.65 | 2.00 | |
Lasdop 50092 (10 Pcs) | ||||
131 | 959141 | 3.75 | 4.54 | |
O-ring (ap-24) | ||||
132 | 997392 | 1.05 | 1.27 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
133 | 323246 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
501B | 318311 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
901 | 306859 | |||
Niet meer leverbaar, geen vervanging | ||||
902 | 978959 |
