Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki CJ90VAST'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Hikoki CJ90VAST

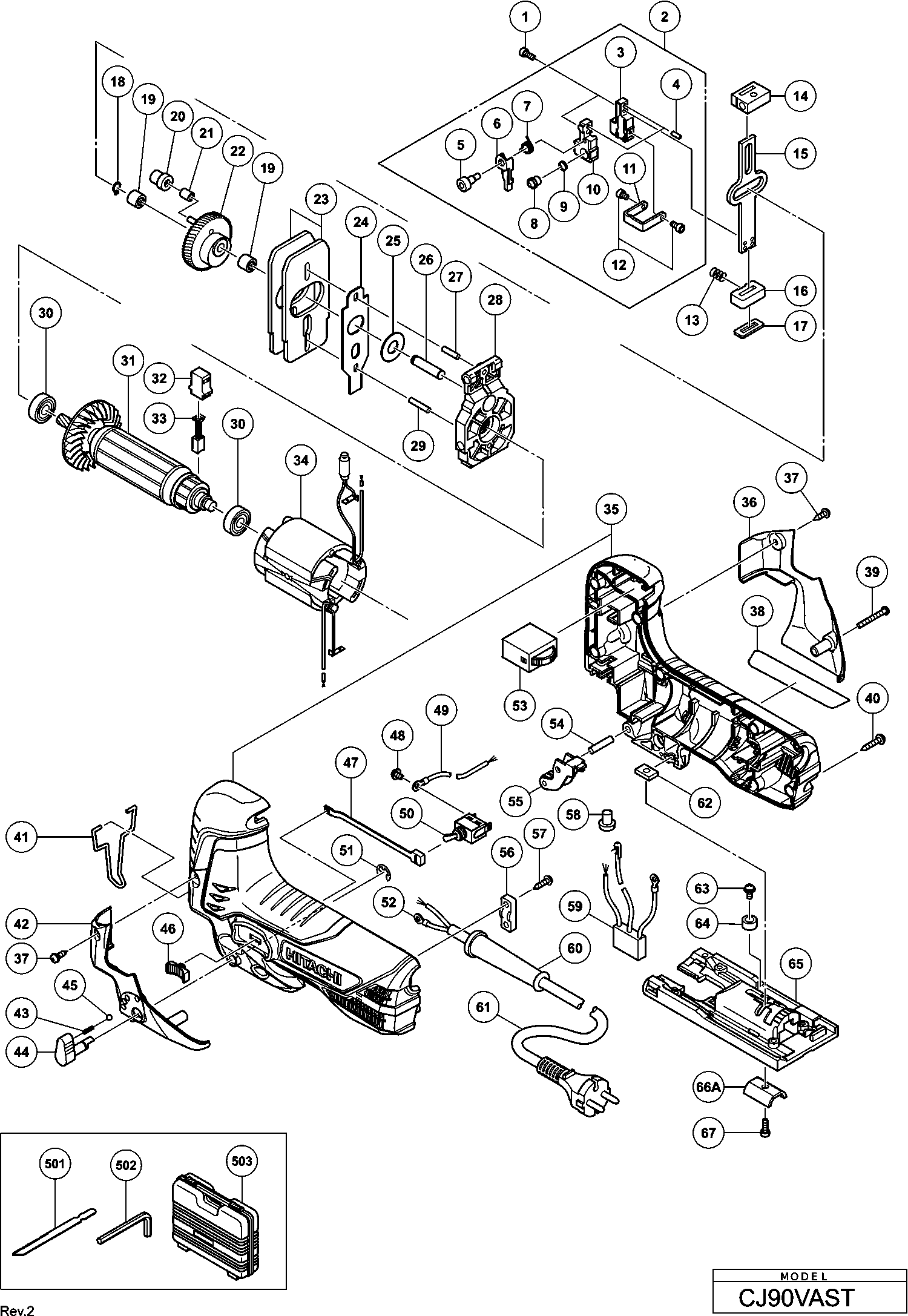

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Hikoki CJ90VAST

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

SEAL LOCK HEX. SOCKET HD. BOLT M3X10
1 332446 1.05 1.27

Zaagbladhouderset
2 332443 18.08 21.87

Zaagbladhouder
3 332429 3.15 3.81

Pin D3
4 332436 1.05 1.27

Bout M4
5 332434 1.05 1.27

Hendel
6 332432 6.90 8.35

Veer (d)
7 332438 1.05 1.27

Borg Pin
8 332435 3.15 3.81

Veer (b)
9 332439 1.20 1.45

Zaagbladhouder (b)
10 332430 3.15 3.81

Beugel
11 332426 1.05 1.27

Seal Lock Hd. Inbusbout M3x6
12 325077 1.65 2.00

Veer
13 332437 1.05 1.27

Houder (a)
14 332427 2.10 2.54

As
15 332422 4.20 5.08

Houder (b)
16 332428 1.20 1.45

Pakking
17 332441 1.20 1.45

Ring D7
18 994251 1.05 1.27

Naaldlager
19 332983 2.10 2.54

Overbrengingsbus (a)
20 332829 2.10 2.54

Naaldlager
21 325242 4.80 5.81

Tandwiel
22 337759 16.78 20.30

Balans
23 332424 2.10 2.54

Excentrische Vork
24 332423 2.10 2.54

Sluitring
25 957540 1.04 1.26

As
26 332828 1.20 1.45

Naaldroller
27 998426 1.05 1.27

Tandwielhouder
28 332444 12.45 15.06

Naaldroller D4x20
29 943364 1.05 1.27

Kogellager 608vvmc2eps2l
30 608VVM 5.70 6.90

Anker 230v
31 360893E 38.23 46.25

Koolborstelhouder
32 955203 2.40 2.90

Koolborstel (2 Stuks)
33 999041 4.50 5.44

Stator Wiring 230 Volt
34 340774G 19.94 24.12

BEHUIZING
35 337756 13.89 16.80

Zijkap
36 337758 3.15 3.81

SCHROEF MET FLENS D4X12 (ZWART)
37 325083 1.65 2.00

Machineschroef M4x30 Zwart
39 332447 1.20 1.45

Tapschroef D4x20 Met Ring Zwart (oud 305095)
40 301653 1.04 1.26

Guard Bar
41 338039 1.04 1.26

Zijkap (a)
42 337757 3.30 3.99

Veer
43 982454 1.04 1.26

Verstelknop
44 332421 3.15 3.81

Stalen Kogel5/32 (10 Stuks)
45 335297 1.04 1.26

Schakelaarschuif
46 321595 2.70 3.27

Trekstang
47 321594 3.75 4.54

Machineschroef M3,5x6
48 305499 1.05 1.27

Bedrading
49 337762 1.04 1.26

Schakelaar
50 330698 6.75 8.17

Ring
51 673489 1.04 1.26

Aansluitklem
52 980063 1.04 1.26

Controller
53 337760 13.80 16.70

Naaldroller
54 332433 1.20 1.45

Zaaggeleider
55 332448 10.65 12.89

Klemstrip (old 994566)
56 937631 1.04 1.26

Geen informatie beschikbaar, niet bestelbaar
57 984750

Lasdop 50092 (10 Pcs)
58 959141 3.75 4.54

Condensator
59 337761 2.10 2.54

Snoertule D8.8
60 380090 1.04 1.26

Geen informatie beschikbaar, niet bestelbaar
61 500247Z

Plaatmoer
62 332425 1.20 1.45

Machineschroef M4x8 Zwart
63 315500 1.35 1.63

Rubber Ring
64 321576 1.35 1.63

Voetplaat
65 321573 14.99 18.13

Voetplaatblokking
66 321575 6.46 7.82

Voetplaatblokking
66A 339663 1.04 1.26

Inbus Hd.bout M5x16 (10 Stuks)
67 949821 2.55 3.09

Krimpkous
68 334379 4.65 5.63

Geen informatie beschikbaar, niet bestelbaar
501 879357

Geen informatie beschikbaar, niet bestelbaar
502 944458

Geen informatie beschikbaar, niet bestelbaar
503 337883

Geen informatie beschikbaar, niet bestelbaar
601 879336

Geen informatie beschikbaar, niet bestelbaar
602 879337

Geen informatie beschikbaar, niet bestelbaar
603 879338

Geen informatie beschikbaar, niet bestelbaar
604 879339

Geen informatie beschikbaar, niet bestelbaar
605 879340

Geen informatie beschikbaar, niet bestelbaar
606 879341

Geen informatie beschikbaar, niet bestelbaar
607 963400

Geen informatie beschikbaar, niet bestelbaar
608 321593

METALEN ONDERPLAAT 145 MM LANG
609 321992 26.40 31.94

Kunststof onderplaat 150mm lang
610 321993 12.15 14.70

Speciale Bolt
611 321996 1.65 2.00

Geen informatie beschikbaar, niet bestelbaar
612 321591

Geen informatie beschikbaar, niet bestelbaar
613 325149

Anti-splinterplaatje
614 321590 1.50 1.82
