Tekeningen van de Hikoki CJ90VST

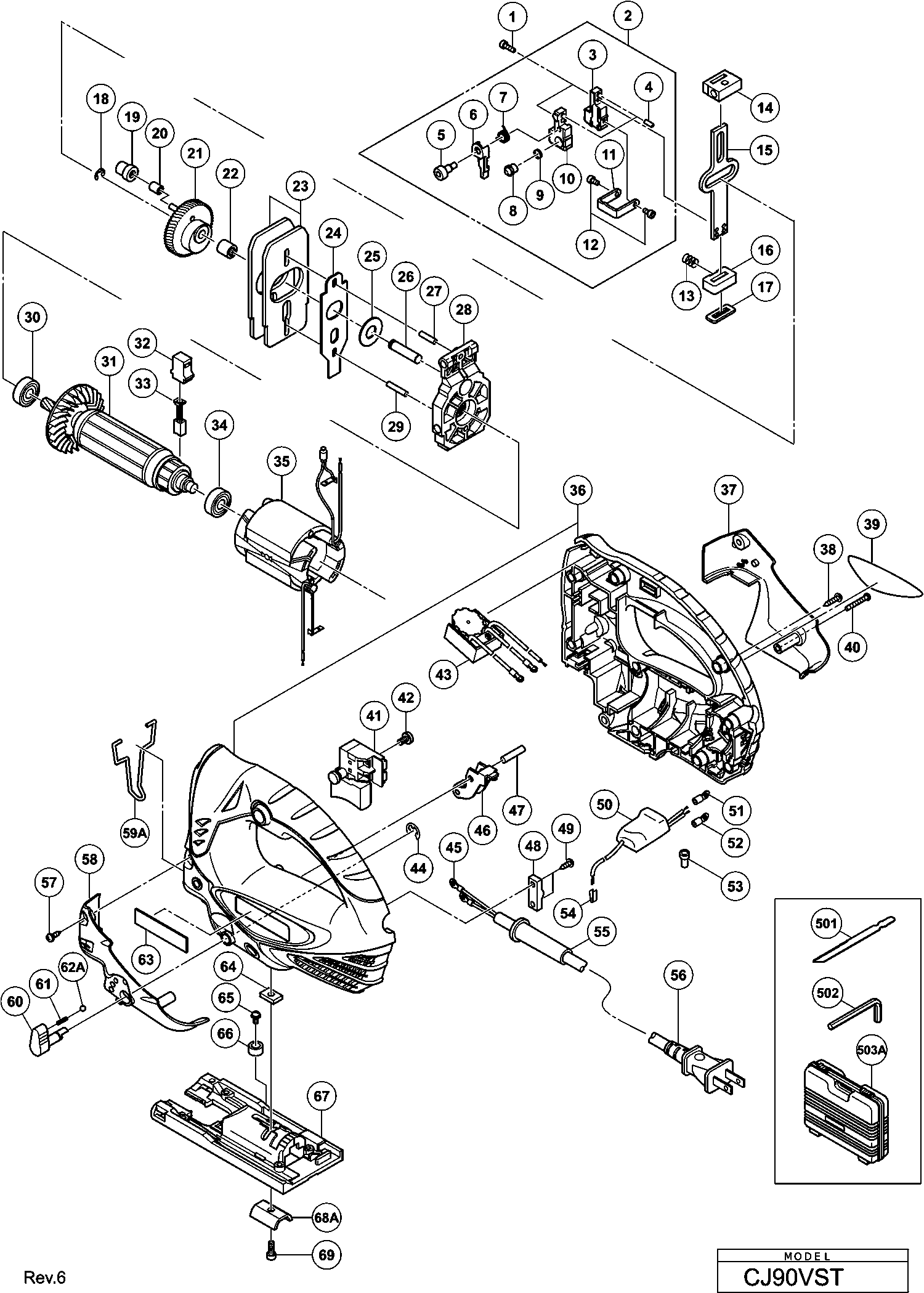

Onderdelen tekening 1

Onderdelen lijst van de Hikoki CJ90VST

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

SEAL LOCK HEX. SOCKET HD. BOLT M3X10
1 332446 1.05 1.27

Zaagbladhouderset
2 332443 18.08 21.87

Zaagbladhouder
3 332429 3.15 3.81

Pin D3
4 332436 1.05 1.27

Bout M4
5 332434 1.05 1.27

Hendel
6 332432 6.90 8.35

Veer (d)
7 332438 1.05 1.27

Borg Pin
8 332435 3.15 3.81

Veer (b)
9 332439 1.20 1.45

Zaagbladhouder (b)
10 332430 3.15 3.81

Beugel
11 332426 1.05 1.27

Seal Lock Hd. Inbusbout M3x6
12 325077 1.65 2.00

Veer
13 332437 1.05 1.27

Houder (a)
14 332427 2.10 2.54

As
15 332422 4.20 5.08

Houder (b)
16 332428 1.20 1.45

Pakking
17 332441 1.20 1.45

Ring D7
18 994251 1.05 1.27

Overbrengingsbus (a)
19 332829 2.10 2.54

Naaldlager
20 325242 4.80 5.81

Niet meer leverbaar
21 332445

Tandwiel
21A 337759 16.78 20.30

Naaldlager
22 332983 2.10 2.54

Balans
23 332424 2.10 2.54

Excentrische Vork
24 332423 2.10 2.54

Sluitring
25 957540 1.04 1.26

As
26 332828 1.20 1.45

Naaldroller
27 998426 1.05 1.27

Tandwielhouder
28 332444 12.45 15.06

Naaldroller D4x20
29 943364 1.05 1.27

Kogellager 608vvmc2eps2l
30 608VVM 5.70 6.90

ANKER 110 VOLT
31 360893C 38.23 46.25

Anker 230v
31 360893E 38.23 46.25

Koolborstelhouder
32 955203 2.40 2.90

Koolborstel (2 Stuks)
33 999041 4.50 5.44

Kogellager 608vvmc2eps2l
34 608VVM 5.70 6.90

Veld 110 Volt
35 340774C 18.56 22.46

Veld 220-240 Volt
35 340774E 18.56 22.46

BEHUIZING
36 332442 20.90 25.29

Zijkap
37 332419 3.15 3.81

Tapschroef D4x20 Met Ring Zwart (oud 305095)
38 301653 1.04 1.26

Machineschroef M4x30 Zwart
40 332447 1.20 1.45

Schakelaar
41 325085 9.90 11.98

Schakelaar
41A 339021 9.90 11.98

Machineschroef M3,5x6
42 305499 1.05 1.27

Regelaar 110 Volt
43 332831 22.83 27.62

Regelaar 220-230 Volt
43 332832 22.83 27.62

Ring
44 673489 1.04 1.26

Aansluitklem
45 980063 1.04 1.26

Zaaggeleider
46 332448 10.65 12.89

Naaldroller
47 332433 1.20 1.45

Snoerklem
48 960266 1.04 1.26

Niet meer leverbaar
49 984750

Spanningafhankelijke Weerstand
50 332835 6.90 8.35

Kabelschoentje
51 311741 1.04 1.26

Kabelschoentje (oud 941562,10 St.
52 960356 3.00 3.63

Lasdop 50091 (10 Stuks)
53 959140 3.30 3.99

Aardecontact
54 302488 1.04 1.26

Snoertule D10.2
55 930026 3.00 3.63

Snoertule D8.2
55 930487 2.25 2.72

Snoer
56 500240Z 13.18 15.94

Snoer 2,5m 2 X 1.0 H05vv-f (oud 500395z)
56 500447Z 6.60 7.99

Snoer 230 Volt Gbr
56 500450Z 31.63 38.27

Kabel 3m 2 X 1,0 H05vv-f Met Stekker 16a Cee-form
56 500461Z 17.88 21.63

SCHROEF MET FLENS D4X12 (ZWART)
57 325083 1.65 2.00

Zijkap (a)
58 332418 3.15 3.81

Niet meer leverbaar
59 332440

Guard Bar
59A 338039 1.04 1.26

Verstelknop
60 332421 3.15 3.81

Veer
61 982454 1.04 1.26

Stalen Kogel5/32 (10 Stuks)
62A 335297 1.04 1.26

Plaatmoer
64 332425 1.20 1.45

Machineschroef M4x8 Zwart
65 315500 1.35 1.63

Rubber Ring
66 321576 1.35 1.63

Voetplaat
67 321573 14.99 18.13

Voetplaatblokking
68 321575 6.46 7.82

Voetplaatblokking
68A 339663 1.04 1.26

Inbus Hd.bout M5x16 (10 Stuks)
69 949821 2.55 3.09

Tandwielset (oud 332445)
70 370721 17.74 21.46

Niet meer leverbaar
501 879357

Niet meer leverbaar
502 944458

Niet meer leverbaar
503 332420

Niet meer leverbaar
601 879336

Niet meer leverbaar
602 879337

Niet meer leverbaar
603 879338

Niet meer leverbaar
604 879339

Niet meer leverbaar
605 879340

Niet meer leverbaar
606 879341

Niet meer leverbaar
607 963400

Niet meer leverbaar
608 321593

METALEN ONDERPLAAT 145 MM LANG
609 321992 26.40 31.94

KUNSTSTOF ONDERPLAAT 150MM LANG
610 321993 12.15 14.70

Speciale Bolt
611 321996 1.65 2.00

Niet meer leverbaar
612 321591

Niet meer leverbaar
613 325149

Anti-splinterplaatje
614 321590 1.50 1.82
