Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki CL14DSL'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

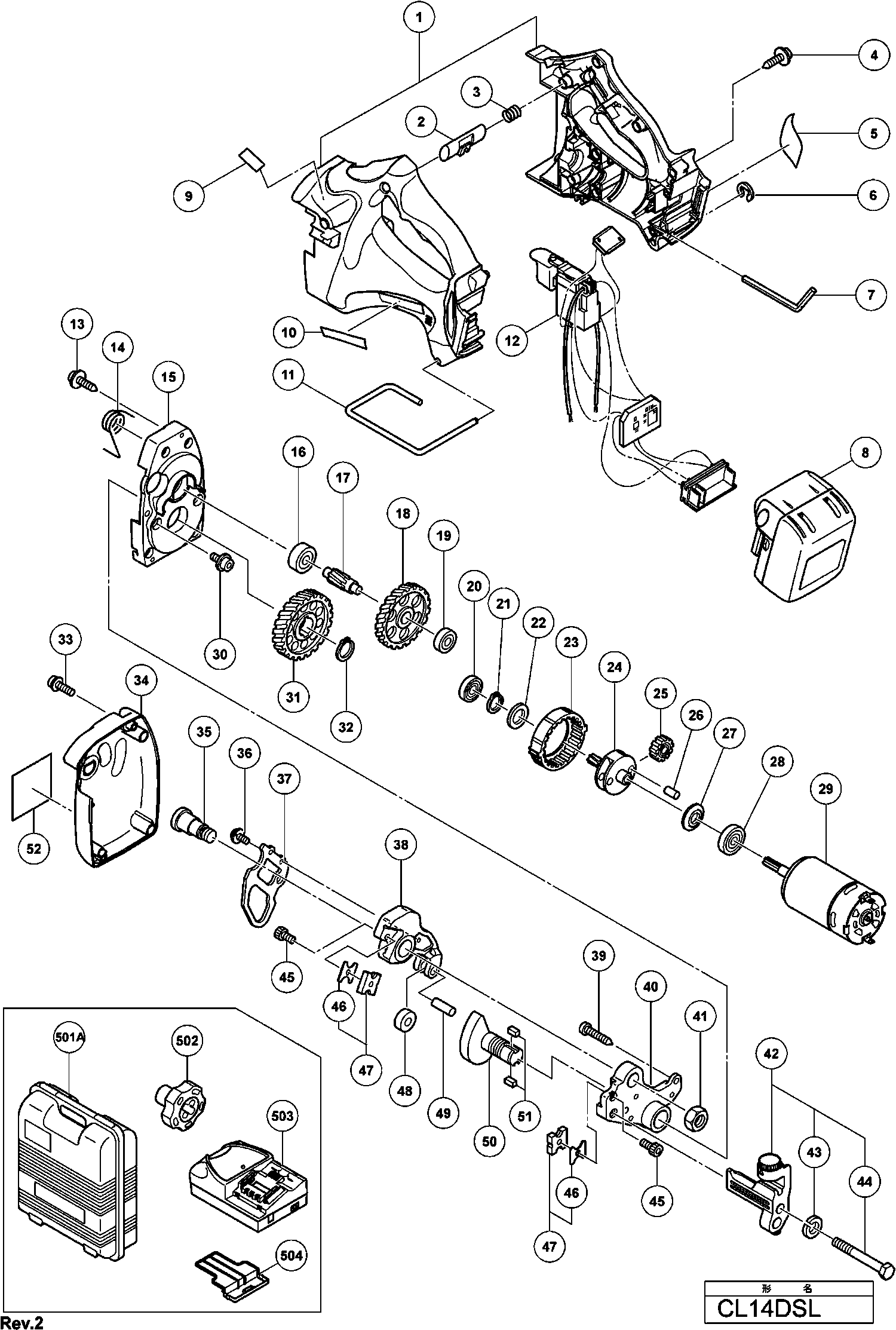

Tekeningen van de Hikoki CL14DSL
Onderdelen lijst van de Hikoki CL14DSL
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Behuizing (a+b) | ||||
| 1 | 327322 | 104.78 | 126.78 | |
| Spindelblokkeeringsknop | ||||
| 2 | 319402 | 3.30 | 3.99 | |
| Veer | ||||
| 3 | 327319 | 3.45 | 4.17 | |
| Tapschroef D4x20 Met Ring Zwart (oud 305095) | ||||
| 4 | 301653 | 1.04 | 1.26 | |
| Retainingring D4 | ||||
| 6 | 968643 | 1.95 | 2.36 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 7 | 944458 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 8 | 335786 | |||
| Metalen Haak (oud 307603) | ||||
| 11 | 319401 | 9.00 | 10.89 | |
| SCHAKELAAR SET (OUD 327321) | ||||
| 12 | 370482 | 51.01 | 61.73 | |
| Schakelaar | ||||
| 12 | 327321 | 49.36 | 59.73 | |
| Schroef D5x25 Met Ring (zwart) | ||||
| 13 | 305558 | 1.04 | 1.26 | |
| Terugveer | ||||
| 14 | 307624 | 4.80 | 5.81 | |
| Tandwielhuis | ||||
| 15 | 307622 | 46.75 | 56.57 | |
| Kogellager 629vvmc2eps2l | ||||
| 16 | 629VVM | 5.85 | 7.08 | |
| Derde Tandwiel | ||||
| 17 | 319407 | 16.09 | 19.47 | |
| Tweede Tandwiel | ||||
| 18 | 319406 | 46.75 | 56.57 | |
| Kogellager 608vvmc2eps2l | ||||
| 19 | 608VVM | 5.70 | 6.90 | |
| Kogellager 609vvmc2ps2s | ||||
| 20 | 609VVM | 6.00 | 7.26 | |
| Veerring D15 (10 Stuks) | ||||
| 21 | 939544 | 2.13 | 2.57 | |
| Ring | ||||
| 22 | 302714 | 1.05 | 1.27 | |
| Tandring | ||||
| 23 | 310254 | 6.45 | 7.80 | |
| Tweede Tandwiel | ||||
| 24 | 319405 | 64.21 | 77.70 | |
| Tandwiel | ||||
| 25 | 319404 | 6.45 | 7.80 | |
| Pin | ||||
| 26 | 307609 | 8.25 | 9.98 | |
| Ring | ||||
| 27 | 307608 | 1.95 | 2.36 | |
| Kogellager 6001vvcmps2l | ||||
| 28 | 6001VV | 6.60 | 7.99 | |
| Motor Cl14dsl | ||||
| 29 | 327320 | 52.39 | 63.39 | |
| Imbusbout Hd M5x12 | ||||
| 30 | 998471 | 1.05 | 1.27 | |
| Laatste Tandwiel | ||||
| 31 | 319393 | 35.06 | 42.43 | |
| Ring D18 (10 Stuks) | ||||
| 32 | 939546 | 3.60 | 4.36 | |
| Machineschroef M4x20 Zwart | ||||
| 33 | 307606 | 1.05 | 1.27 | |
| Afdekplaatje | ||||
| 34 | 329843 | 12.15 | 14.70 | |
| Stelschroef Voor Excentriek | ||||
| 35 | 319396 | 28.05 | 33.94 | |
| Seal Lock Schroef M4x12 | ||||
| 36 | 987203 | 1.05 | 1.27 | |
| Excentriek | ||||
| 37 | 319398 | 1.65 | 2.00 | |
| Scharnierstuk (a) | ||||
| 38 | 319397 | 142.86 | 172.86 | |
| Schroef D5x35 (oud 986140) | ||||
| 39 | 931875 | 1.05 | 1.27 | |
| Scharnierstuk (b) | ||||
| 40 | 319395 | 221.65 | 268.20 | |
| Zelfborgende Moer M12 ( 10 St. ) | ||||
| 41 | 949574 | 3.00 | 3.63 | |
| Draadeinde Geleider Incl. Bout | ||||
| 42 | 309180 | 58.44 | 70.71 | |
| Ring M10 (10 Stuks) | ||||
| 43 | 949458 | 1.05 | 1.27 | |
| Zeskant Bout W3/8"x75 | ||||
| 44 | 309621 | 4.95 | 5.99 | |
| Bout M5x9 | ||||
| 45 | 998486 | 3.60 | 4.36 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 46 | 308780 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 47 | 998479 | |||
| Lagerbus (a) | ||||
| 48 | 327317 | 4.80 | 5.81 | |
| Lagerpen (oud 319400) | ||||
| 49 | 327318 | 3.30 | 3.99 | |
| Excentriek | ||||
| 50 | 319394 | 84.56 | 102.32 | |
| Inlegspie 5x5x10 | ||||
| 51 | 948015 | 1.05 | 1.27 | |
| Krimpkous | ||||
| 53 | 318247 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 501A | 334928 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 502 | 308569 | |||
| Beschermkapje Voor Batterij | ||||
| 504 | 329897 | 1.80 | 2.18 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 601 | 998479 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 602 | 308566 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 603 | 308781 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 604 | 308563 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 605 | 309181 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 606 | 308565 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 607 | 308780 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 608 | 308567 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 609 | 308568 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 610 | 308569 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 611 | 308570 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 612 | 321153 | |||
