Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki CM7MC'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

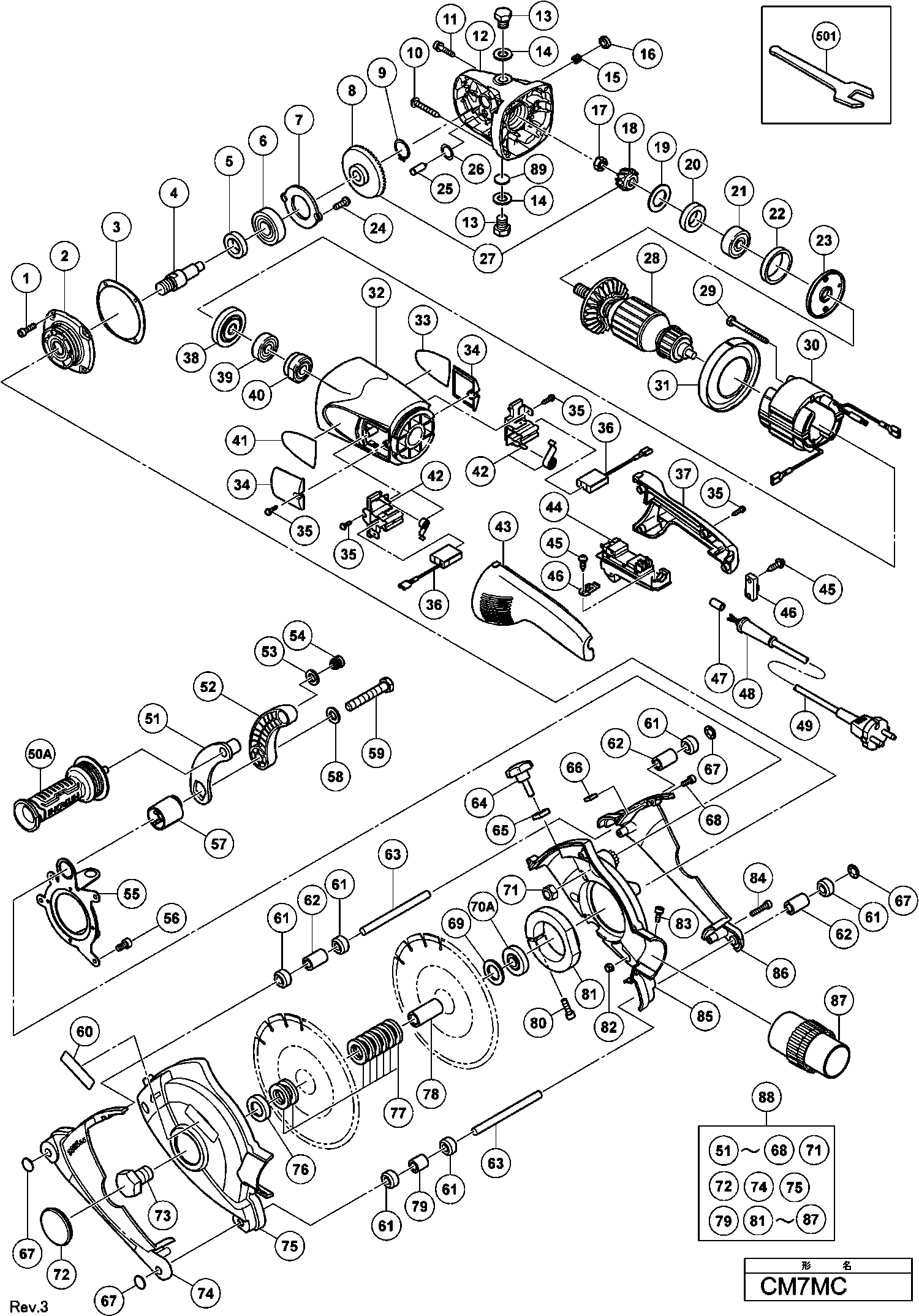

Tekeningen van de Hikoki CM7MC
Onderdelen lijst van de Hikoki CM7MC
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Schroef M5x16 | ||||
| 1 | 994192 | 1.04 | 1.26 | |
| Tandwieldeksel | ||||
| 2 | 320227 | 4.96 | 6.00 | |
| Afsluitplaatje | ||||
| 3 | 320228 | 1.35 | 1.63 | |
| As | ||||
| 4 | 320234 | 6.96 | 8.42 | |
| Vilt Pakking | ||||
| 5 | 990852 | 1.04 | 1.26 | |
| Kogellager 6302dducmps2s | ||||
| 6 | 6302DD | 8.85 | 10.71 | |
| Lagerpakking | ||||
| 7 | 320229 | 1.35 | 1.63 | |
| Veerring D12 (10 Stuks) | ||||
| 9 | 939542 | 1.50 | 1.82 | |
| Tapschroef D5x35 Met Ring Zwart | ||||
| 10 | 323209 | 1.35 | 1.63 | |
| Seal Lock Hd. Inbusbout M5x14 (nieuw 990079) | ||||
| 11 | 984509 | 1.05 | 1.27 | |
| Tandwielhuis Ass'y | ||||
| 12 | 320217 | 17.76 | 21.49 | |
| Bout M14 | ||||
| 13 | 331050 | 4.13 | 4.99 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 14 | 331045 | |||
| Veer | ||||
| 15 | 320219 | 1.35 | 1.63 | |
| Spindelblokkeringsknop | ||||
| 16 | 306888 | 1.04 | 1.26 | |
| Moer M10 | ||||
| 17 | 320226 | 1.35 | 1.63 | |
| Afdichtingsring | ||||
| 19 | 320221 | 1.35 | 1.63 | |
| Vilt Pakking | ||||
| 20 | 320222 | 1.35 | 1.63 | |
| Kogellager 6301dducmps2s (oud 994272) | ||||
| 21 | 6301DD | 6.75 | 8.17 | |
| Rubberen Ring | ||||
| 22 | 994208 | 1.04 | 1.26 | |
| Lagerpakking (a) | ||||
| 23 | 320220 | 2.55 | 3.09 | |
| Machineschroef M5x10 (10 Stuks) | ||||
| 24 | 949236 | 1.05 | 1.27 | |
| Seal Lock Schroef M5x10 | ||||
| 24A | 992038 | 1.04 | 1.26 | |
| Blokkeringpin | ||||
| 25 | 306890 | 1.80 | 2.18 | |
| O-ring | ||||
| 26 | 320218 | 1.20 | 1.45 | |
| Tandwielset | ||||
| 27 | 330032 | 20.90 | 25.29 | |
| NMLB | ||||
| 28 | 360594U | 95.66 | 115.75 | |
| Anker 220 Volt | ||||
| 28 | 360594E | 77.00 | 93.17 | |
| Schroef D5x75 (oud 963454z) | ||||
| 29 | 984271 | 1.04 | 1.26 | |
| Veld 220 Volt | ||||
| 30 | 340546E | 50.10 | 60.62 | |
| Luchtgeleider | ||||
| 31 | 320215 | 1.35 | 1.63 | |
| Huis | ||||
| 32 | 321535 | 34.10 | 41.26 | |
| Koolborstelplaatje | ||||
| 34 | 320232 | 1.35 | 1.63 | |
| Tapschroef D4x16 Met Ring Zwart | ||||
| 35 | 305812 | 1.04 | 1.26 | |
| Zelfuitschakelende Koolborstels (2 Stuks) | ||||
| 36 | 999089 | 9.30 | 11.25 | |
| Koolborstel (2 Stuks) | ||||
| 36 | 999061 | 4.20 | 5.08 | |
| Handgreep (a) | ||||
| 37 | 320230 | 4.96 | 6.00 | |
| Stofafdichting Voor G23u2 | ||||
| 38 | 320216 | 1.35 | 1.63 | |
| Kogellager 6000vcmps2s | ||||
| 39 | 6000VV | 6.15 | 7.44 | |
| Bearing Bush Assy (old 320244) | ||||
| 40 | 321536 | 11.55 | 13.98 | |
| Koolborstelhouder Inclusief Veer | ||||
| 42 | 322323 | 4.96 | 6.00 | |
| Handgreep | ||||
| 43 | 320231 | 3.75 | 4.54 | |
| Schakelaar | ||||
| 44 | 320238 | 22.55 | 27.29 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 45 | 984750 | |||
| Snoerklem | ||||
| 46 | 331336 | 1.20 | 1.45 | |
| Snoerklem | ||||
| 46 | 960266 | 1.04 | 1.26 | |
| Draadeindhuls | ||||
| 47 | 981373 | 1.05 | 1.27 | |
| Snoertule D10.7 | ||||
| 48 | 940778 | 2.10 | 2.54 | |
| Snoertule D11.2 | ||||
| 48 | 331335 | 1.20 | 1.45 | |
| Cord 4m 2 X 1.0 H07rn-f W/plug 16a Cee Form 2p+e 1 | ||||
| 49 | 500465Z | 37.95 | 45.92 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 50A | 336864 | |||
| Handvat Arm (b) | ||||
| 51 | 331027 | 33.83 | 40.93 | |
| Handle Arm (a) | ||||
| 52 | 331058 | 16.15 | 19.54 | |
| Nylon Ring | ||||
| 53 | 331053 | 1.05 | 1.27 | |
| Plug | ||||
| 54 | 331037 | 1.05 | 1.27 | |
| Slipkoppeling Compleet | ||||
| 55 | 331026 | 50.68 | 61.32 | |
| Niet meer leverbaar, geen vervanging | ||||
| 56 | 331048 | |||
| Handle Rachet (a) | ||||
| 57 | 331059 | 14.10 | 17.06 | |
| Niet meer leverbaar, geen vervanging | ||||
| 58 | 331043 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 59 | 331044 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 61 | 331028 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 62 | 331031 | |||
| As | ||||
| 63 | 331029 | 10.88 | 13.16 | |
| Knopbout | ||||
| 64 | 331052 | 10.50 | 12.70 | |
| Sluitring | ||||
| 65 | 331062 | 2.48 | 2.99 | |
| Niet meer leverbaar, geen vervanging | ||||
| 66 | 331040 | |||
| Schachtdop | ||||
| 67 | 331041 | 1.05 | 1.27 | |
| Niet meer leverbaar, geen vervanging | ||||
| 68 | 331046 | |||
| Afstandshouder | ||||
| 69 | 331032 | 8.25 | 9.98 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 70A | 376202 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 71 | 331042 | |||
| Rubber Afdekdop | ||||
| 72 | 331038 | 12.30 | 14.88 | |
| Bout M14 | ||||
| 73 | 331050 | 4.13 | 4.99 | |
| Afschermplaat (a) | ||||
| 74 | 331056 | 28.13 | 34.03 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 75 | 331054 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 76 | 331034 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 77 | 331033 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 78 | 331035 | |||
| Afstandshouder | ||||
| 79 | 331030 | 9.00 | 10.89 | |
| Niet meer leverbaar, geen vervanging | ||||
| 80 | 331049 | |||
| Klem van de versnellingsbak | ||||
| 81 | 331060 | 26.26 | 31.78 | |
| Niet meer leverbaar, geen vervanging | ||||
| 82 | 331051 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 83 | 331048 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 84 | 331047 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 85 | 331055 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 86 | 331057 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 87 | 331061 | |||
| Beschermkap + Stofafzuigadapter | ||||
| 88 | 331025 | 519.75 | 628.90 | |
| Vilt Sluitring | ||||
| 89 | 937033 | 1.04 | 1.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 501 | 331036 | |||
