Tekeningen van de Hikoki CN18DSL

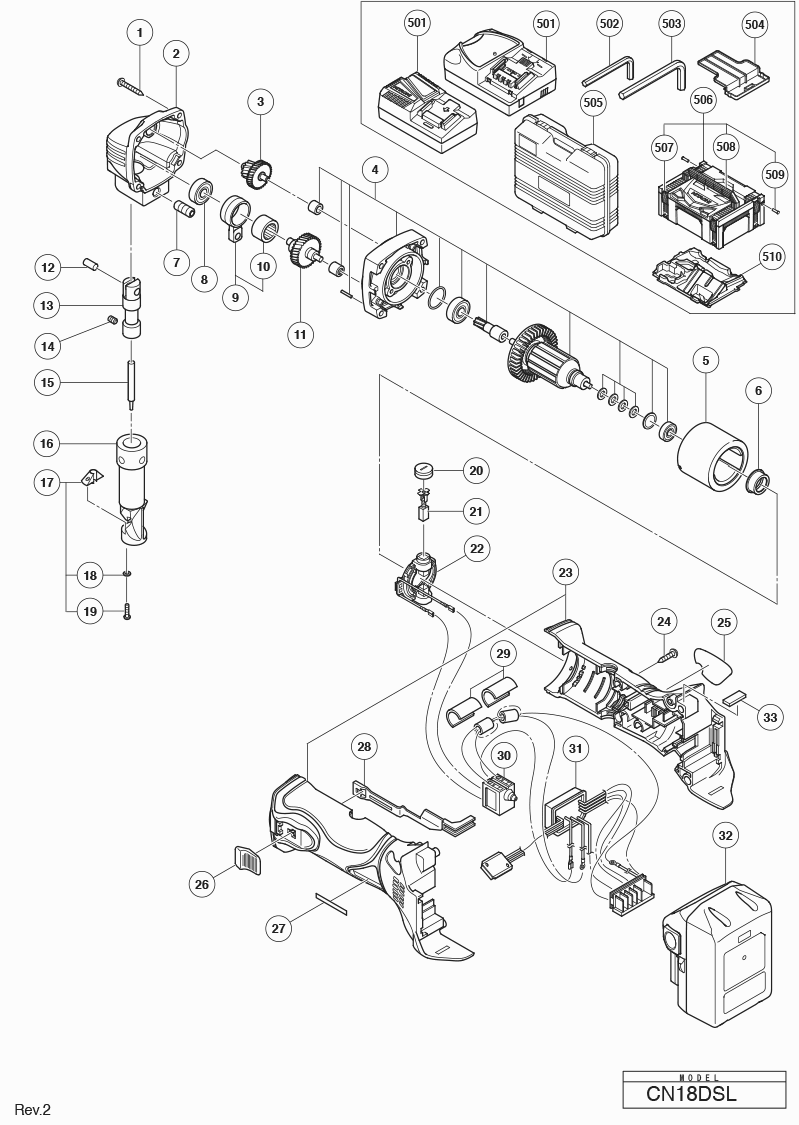

Onderdelen tekening 1

Onderdelen lijst van de Hikoki CN18DSL

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Schroef D4x35
1 303694 1.04 1.26

Tandwiel Huis
2 339996 7.35 8.89

Second Pinion And Gear Set
3 339997 14.40 17.42

Armature And Pinion Set
4 339995 56.10 67.88

Magneet
5 328195 18.84 22.79

Bushing
6 370626 3.00 3.63

Inbusstelschroef M8x20
7 998008 1.05 1.27

Kogellager 608vv
8 333945 1.80 2.18

Drijfstang
9 998004 35.06 42.43

Naaldlager M152112
10 993163 6.75 8.17

AS
11 998035 40.84 49.41

Pin
12 993546 1.05 1.27

Zuiger
13 998034 40.84 49.41

Inbusstelschroef M5x6
14 998037 1.05 1.27

Niet meer leverbaar
15 998030

Matrijshouder Voor Cn16
16 998038 135.30 163.71

Niet meer leverbaar
17 998039

Veerring M3 (10 Stuks)
18 949451 1.05 1.27

Machineschroef M3x14 (10 Stuks)
19 949206 1.05 1.27

Koolborsteldop
20 328200 2.10 2.54

Koolborstels 5x6x11,5 (2 Stuks)
21 999054 6.45 7.80

Koolborstelblok
22 328202 7.05 8.53

Koolborstelblok
22 334696 7.05 8.53

Niet meer leverbaar
23 370161

BEHUIZING (A+B) (NIEUW 373150)
23A 373150 18.84 22.79

Tapschroef D4x20 Met Ring Zwart (oud 305095)
24 301653 1.04 1.26

Schakelaarschuif
26 314428 1.04 1.26

Trekstang
28 328199 3.15 3.81

Support (d)
29 339343 1.20 1.45

Niet meer leverbaar
30 329057

SCHAKELAAR
30A 373565 4.65 5.63

Controller Terminal Set
31 370524 41.94 50.74

Niet meer leverbaar
32 330068

Niet meer leverbaar
32 336265

Pakking
33 328709 1.80 2.18

Niet meer leverbaar
502 990666

Niet meer leverbaar
503 944458

Beschermkapje Voor Batterij
504 329897 1.80 2.18

Niet meer leverbaar
505 339992

Niet meer leverbaar
506 336471

Niet meer leverbaar
507 336472

Niet meer leverbaar
508 336473

Niet meer leverbaar
509 336474

Niet meer leverbaar
510 339993
