Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki CR10DL'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

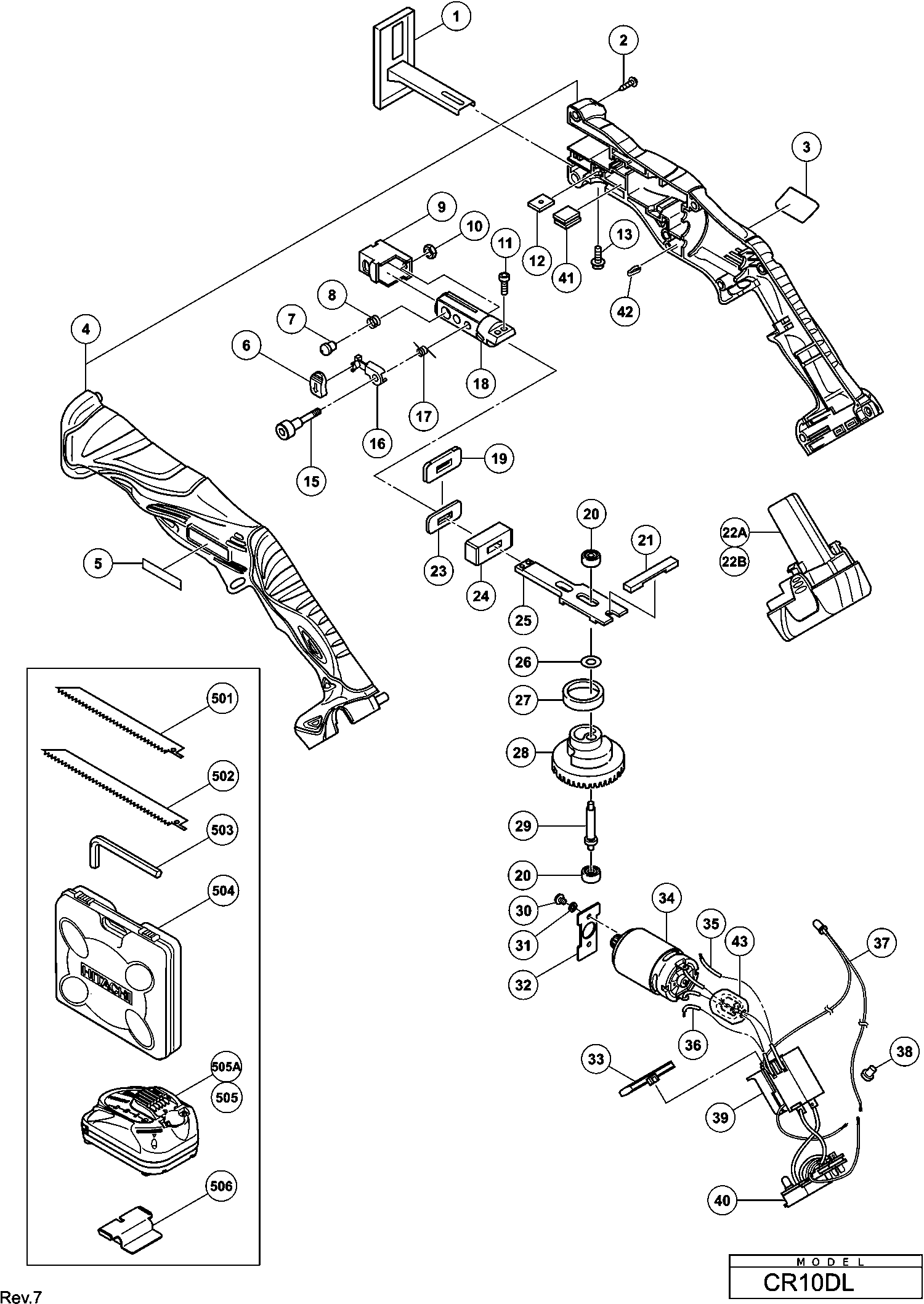

Tekeningen van de Hikoki CR10DL
Onderdelen lijst van de Hikoki CR10DL
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Voetplaat | ||||
1 | 329981 | 12.90 | 15.61 | |
Schroef D3 X 16 | ||||
2 | 313687 | 1.04 | 1.26 | |
Behuizing (a+b) | ||||
4 | 329994 | 55.69 | 67.38 | |
Afdekdop Voor Cr13vc | ||||
6 | 321130 | 1.35 | 1.63 | |
Houderpin | ||||
7 | 321134 | 12.45 | 15.06 | |
Veer (b) | ||||
8 | 318483 | 1.20 | 1.45 | |
Zaagbladhouder | ||||
9 | 321132 | 15.95 | 19.30 | |
Moer M4 | ||||
10 | 322709 | 1.65 | 2.00 | |
Seal Lock Hd Bout M3x12 | ||||
11 | 318832 | 1.65 | 2.00 | |
Plaatmoer | ||||
12 | 329982 | 1.65 | 2.00 | |
Hd. Bout M4x10 (met Ring) | ||||
13 | 329983 | 1.65 | 2.00 | |
Bout M4 | ||||
15 | 322134 | 1.65 | 2.00 | |
Zijkap | ||||
16 | 321131 | 9.69 | 11.72 | |
Veer | ||||
17 | 321135 | 2.55 | 3.09 | |
Zaaghouder | ||||
18 | 329979 | 14.99 | 18.13 | |
Pakking | ||||
19 | 329978 | 3.30 | 3.99 | |
Lager | ||||
20 | 322695 | 3.15 | 3.81 | |
Zaagashouder | ||||
21 | 329980 | 3.30 | 3.99 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
22A | 331067 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
22B | 329371 | |||
Vilt Pakking | ||||
23 | 329977 | 1.05 | 1.27 | |
Zaagashouder | ||||
24 | 329976 | 3.30 | 3.99 | |
Zaagas | ||||
25 | 329971 | 29.01 | 35.11 | |
Ring (a) | ||||
26 | 329975 | 6.45 | 7.80 | |
Ring | ||||
27 | 329974 | 3.30 | 3.99 | |
Tandwiel | ||||
28 | 329973 | 29.43 | 35.60 | |
As | ||||
29 | 329972 | 4.80 | 5.81 | |
Machineschroef M3x6 (10 Stuks) | ||||
30 | 949202 | 1.04 | 1.26 | |
Veerring M3 (10 Stuks) | ||||
31 | 949451 | 1.05 | 1.27 | |
Motor Houder | ||||
32 | 329989 | 6.45 | 7.80 | |
Schakelschuif | ||||
33 | 329970 | 1.65 | 2.00 | |
Motor 10.8 Volt | ||||
34 | 329988 | 19.11 | 23.13 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
35 | 329991 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
36 | 329992 | |||
Led Lampje | ||||
37 | 329990 | 8.70 | 10.53 | |
Lasdop 50091 (10 Stuks) | ||||
38 | 959140 | 3.30 | 3.99 | |
Schakelaar | ||||
39 | 329987 | 46.89 | 56.73 | |
Regelaar | ||||
40 | 329986 | 35.20 | 42.59 | |
Vilt Pakking | ||||
41 | 330729 | 1.05 | 1.27 | |
Plaatveer | ||||
42 | 330728 | 1.05 | 1.27 | |
INTERNAL WIRE FERRITE SET | ||||
43 | 334851 | 4.20 | 5.08 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
501 | 958185 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
502 | 318617 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
503 | 943277 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
504 | 329993 | |||
Beschermkapje Voor Batterij | ||||
506 | 331086 | 1.05 | 1.27 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
601 | 958182 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
602 | 958183 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
603 | 959611 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
604 | 958186 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
605 | 958187 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
606 | 959800 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
607 | 318611 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
608 | 318617 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
609 | 324818 |
