Hikoki CS3630DA tekeningen en onderdelen

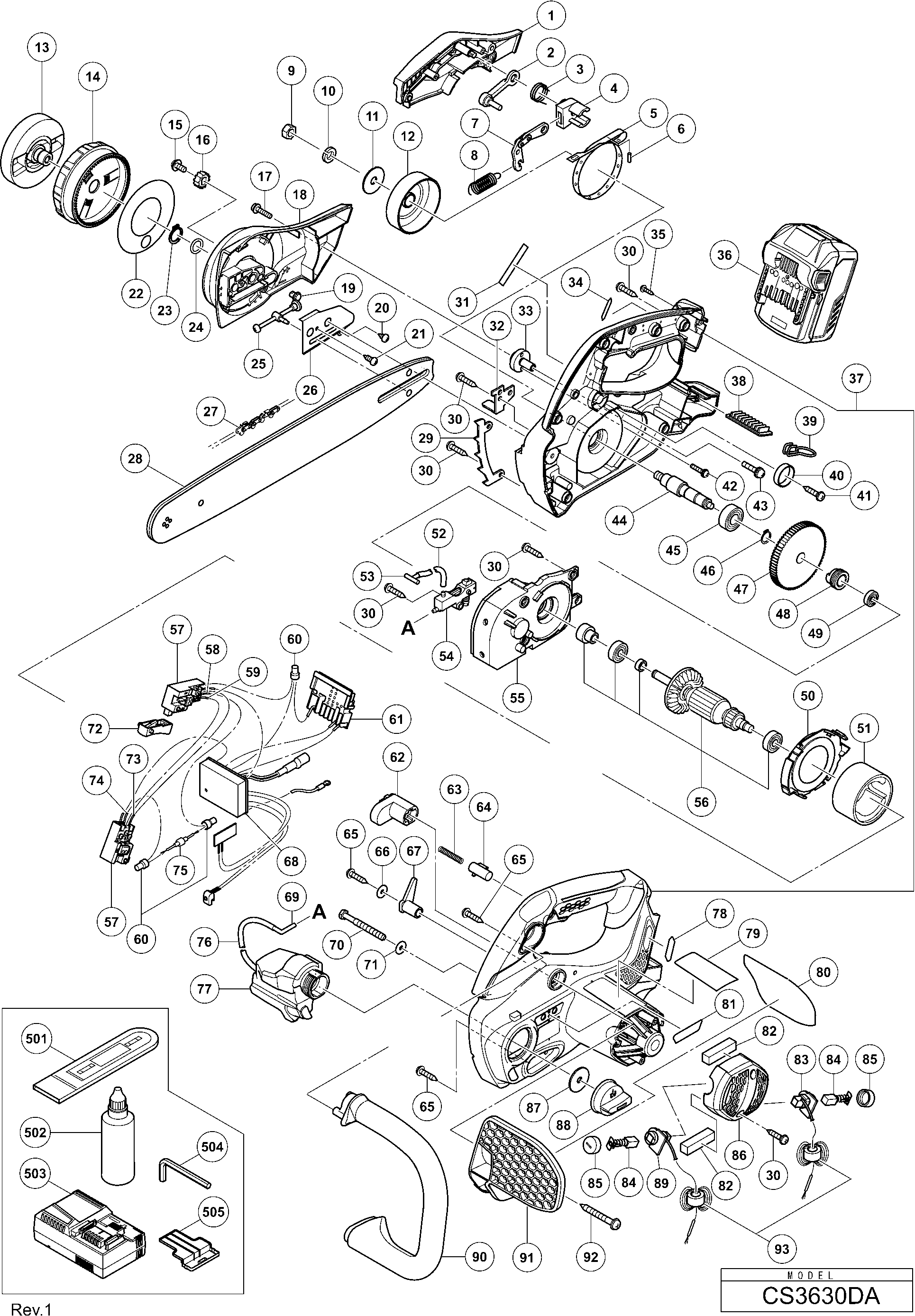

Op het typeplaatje hoort referentie CS3630DA hoort te staan. Er kunnen verschillen zijn per typenummer waardoor onderdelen niet passen. Bestel alleen als deze referentie overeenkomt. Hikoki Powertools is de nieuwe naam van Hitachi Powertools.Tekeningen van de HIKOKI CS3630DA
Onderdelen lijst van de Hikoki CS3630DA
Op deze pagina kunt u onderdelen toevoegen aan de winkelwagen, door het aantal te selecteren en daarna de knop erachter te klikken. Wanneer u klaar bent met het uitzoeken van de juiste onderdelen, kunt u onder aan de pagina op de knop "Uw winkelwagen" klikken. De prijzen hieronder zijn inclusief btw.
| Brake Link Cover | ||||
| 1 | 335134 | Brake Link Cover | € 3.78 | |
| Brake Support Plate | ||||
| 2 | 6696782 | Brake Support Plate | € 4.07 | |
| Brake Lever Spring | ||||
| 3 | 6696783 | Brake Lever Spring | € 1.16 | |
| Brake Link Holder | ||||
| 4 | 335135 | Brake Link Holder | € 1.00 | |
| Remband | ||||
| 5 | 6699013 | Remband | € 3.19 | |
| D3 Needle Roller | ||||
| 6 | 6685391 | D3 Needle Roller | € 1.02 | |
| Brake Link Ass'y | ||||
| 7 | 6685388 | Brake Link Ass'y | € 3.92 | |
| Brake Spring (old 6685167) | ||||
| 8 | 6685389 | Brake Spring (old 6685167) | € 1.02 | |
| Borgmoer Linkse Draad M8 | ||||
| 9 | 335192 | Borgmoer Linkse Draad M8 | € 1.00 | |
| Lock Washer M8 | ||||
| 10 | 957042 | Lock Washer M8 | € 1.02 | |
| Side Plate | ||||
| 11 | 335139 | Side Plate | € 1.00 | |
| Clutch Housing | ||||
| 12 | 6685403 | Clutch Housing | € 9.87 | |
| Knop | ||||
| 13 | 335151 | Knop | € 6.53 | |
| Spanningsregelaar | ||||
| 14 | 335150 | Spanningsregelaar | € 2.32 | |
| Machineschroef M4x8 Zwart | ||||
| 15 | 315500 | Machineschroef M4x8 Zwart | € 1.31 | |
| Tandwiel | ||||
| 16 | 335152 | Tandwiel | € 1.31 | |
| Hex.socket Hd.bolt M5x20 (w/flange) | ||||
| 17 | 336349 | Hex.socket Hd.bolt M5x20 (w/flange) | € 1.00 | |
| Chain Side Cover (old 335149) | ||||
| 18 | 336347 | Chain Side Cover (old 335149) | € 5.95 | |
| Bevel Gear | ||||
| 19 | 335156 | Bevel Gear | € 2.90 | |
| Tapschroef D3 | ||||
| 20 | 696352 | Tapschroef D3 | € 1.09 | |
| TAPSCHROEF D3X12 | ||||
| 21 | 370905 | TAPSCHROEF D3X12 | € 79.86 | |
| Stofafdichting | ||||
| 22 | 335688 | Stofafdichting | € 1.00 | |
| Veerring D14 (10 Stuks) | ||||
| 23 | 939543 | Veerring D14 (10 Stuks) | € 2.47 | |
| Rubberenring | ||||
| 24 | 996407 | Rubberenring | € 1.02 | |
| Kettingspanner | ||||
| 25 | 335153 | Kettingspanner | € 7.99 | |
| Geleiderplaat | ||||
| 26 | 335154 | Geleiderplaat | € 1.45 | |
| Niet bestelbaar | ||||
| 27 | 6697852 | Niet bestelbaar | ||
| Niet bestelbaar | ||||
| 28 | 6696990 | Niet bestelbaar | ||
| Spike | ||||
| 29 | 335142 | Spike | € 1.16 | |
| Tapping Screw D4x20 (w/flange) | ||||
| 30 | 339250 | Tapping Screw D4x20 (w/flange) | € 1.00 | |
| Chain Catcher | ||||
| 32 | 335155 | Chain Catcher | € 1.00 | |
| Moer M5 | ||||
| 33 | 336350 | Moer M5 | € 3.34 | |
| Schroef D3 X 16 | ||||
| 35 | 313687 | Schroef D3 X 16 | € 1.00 | |
| BSL36A18 BATTERIJ MULTIVOLT A 36V 2,5Ah / 18V 5,0A | ||||
| 36 | 371750 | BSL36A18 BATTERIJ MULTIVOLT A 36V 2,5Ah / 18V 5,0A | € 139.15 | |
| HOUSING HANDLE COVER SET NEW | ||||
| 37 | 373112 | HOUSING HANDLE COVER SET NEW | € 39.40 | |
| Buttery Rubber (b) | ||||
| 38 | 370328 | Buttery Rubber (b) | € 1.89 | |
| Hook | ||||
| 39 | 6698696 | Hook | € 2.03 | |
| Link Sleeve | ||||
| 40 | 335690 | Link Sleeve | € 1.45 | |
| Tapschroef D4x20 Met Ring Zwart (oud 305095) | ||||
| 41 | 301653 | Tapschroef D4x20 Met Ring Zwart (oud 305095) | € 1.00 | |
| Machineschroef M4x10 Zwart | ||||
| 42 | 304043 | Machineschroef M4x10 Zwart | € 1.02 | |
| Machine Schroef M5x10 Zwart | ||||
| 43 | 336342 | Machine Schroef M5x10 Zwart | € 1.00 | |
| As | ||||
| 44 | 335137 | As | € 5.23 | |
| Kogellager 6001vvcmps2l | ||||
| 45 | 6001VV | Kogellager 6001vvcmps2l | € 6.39 | |
| Veerring D12 (10 Stuks) | ||||
| 46 | 939542 | Veerring D12 (10 Stuks) | € 1.45 | |
| Tandwiel | ||||
| 47 | 335138 | Tandwiel | € 12.49 | |
| Worm | ||||
| 48 | 6696886 | Worm | € 7.04 | |
| Kogellager 606zzmc3ps2s | ||||
| 49 | 606ZZM | Kogellager 606zzmc3ps2s | € 14.91 | |
| Luchtgeleider | ||||
| 50 | 335140 | Luchtgeleider | € 3.78 | |
| Magneet | ||||
| 51 | 323156 | Magneet | € 23.89 | |
| Slangetje 130l | ||||
| 52 | 335148 | Slangetje 130l | € 1.00 | |
| Sproeikop | ||||
| 53 | 335147 | Sproeikop | € 1.00 | |
| Oliepomp | ||||
| 54 | 6696887 | Oliepomp | € 23.89 | |
| Afdekkap | ||||
| 55 | 335136 | Afdekkap | € 4.50 | |
| Anker & Tandwielset | ||||
| 56 | 360948 | Anker & Tandwielset | € 38.73 | |
| Schakelaar | ||||
| 57 | 335124 | Schakelaar | € 14.91 | |
| Internal Wire (red) L240 | ||||
| 58 | 335687 | Internal Wire (red) L240 | € 1.00 | |
| Internal Wire (red) L490 | ||||
| 59 | 335694 | Internal Wire (red) L490 | € 1.00 | |
| Lasdop 50092 (10 Pcs) | ||||
| 60 | 959141 | Lasdop 50092 (10 Pcs) | € 3.63 | |
| BATTERY TERMINAL | ||||
| 61 | 372228 | BATTERY TERMINAL | € 7.99 | |
| Brake Lever | ||||
| 62 | 335132 | Brake Lever | € 1.00 | |
| Veer | ||||
| 63 | 314429 | Veer | € 1.00 | |
| Lock Button | ||||
| 64 | 331682 | Lock Button | € 1.74 | |
| Tapschroef D4x20 Met Ring Zwart (oud 305095) | ||||
| 65 | 301653 | Tapschroef D4x20 Met Ring Zwart (oud 305095) | € 1.00 | |
| Niet bestelbaar | ||||
| 66 | 319956 | Niet bestelbaar | ||
| SCHAKELAARHENDEL | ||||
| 67 | 335133 | SCHAKELAARHENDEL | € 1.00 | |
| CONTROLLER TERMINAL SET NEW | ||||
| 68 | 373111 | CONTROLLER TERMINAL SET NEW | € 55.90 | |
| Oliepijp | ||||
| 69 | 335146 | Oliepijp | € 1.02 | |
| Schroef D4x45 | ||||
| 70 | 981824 | Schroef D4x45 | € 1.02 | |
| Niet bestelbaar | ||||
| 71 | 319956 | Niet bestelbaar | ||
| Schakelaarhendel | ||||
| 72 | 335125 | Schakelaarhendel | € 1.00 | |
| Internal Wire (brown) L165 | ||||
| 73 | 335695 | Internal Wire (brown) L165 | € 1.00 | |
| Internal Wire (black) L120 | ||||
| 74 | 335696 | Internal Wire (black) L120 | € 1.00 | |
| Diode | ||||
| 75 | 335689 | Diode | € 1.45 | |
| Slangetje 95l | ||||
| 76 | 335145 | Slangetje 95l | € 1.00 | |
| Olietank | ||||
| 77 | 335143 | Olietank | € 2.90 | |
| Caution Label (ex) | ||||
| 80 | 335692 | Caution Label (ex) | € 1.89 | |
| Sponge (a) | ||||
| 82 | 335867 | Sponge (a) | € 1.00 | |
| Niet bestelbaar | ||||
| 83 | 335126 | Niet bestelbaar | ||
| Koolborstelhouder | ||||
| 83 | 335698 | Koolborstelhouder | € 2.32 | |
| Koolborstels (2 Stuks) (oud 999058) | ||||
| 84 | 999068 | Koolborstels (2 Stuks) (oud 999058) | € 4.57 | |
| Koolborsteldop | ||||
| 85 | 319847 | Koolborsteldop | € 1.60 | |
| Achterhuis | ||||
| 86 | 335141 | Achterhuis | € 1.60 | |
| Tankdoppakking | ||||
| 87 | 335691 | Tankdoppakking | € 1.00 | |
| Tankdop | ||||
| 88 | 335144 | Tankdop | € 1.00 | |
| Niet bestelbaar | ||||
| 89 | 335127 | Niet bestelbaar | ||
| Koolborstelhouder | ||||
| 89 | 335699 | Koolborstelhouder | € 2.32 | |
| Front Handle | ||||
| 90 | 335130 | Front Handle | € 3.63 | |
| Brake Handle | ||||
| 91 | 335131 | Brake Handle | € 4.79 | |
| Tapping Screw D5x45 (w/flange) | ||||
| 92 | 316321 | Tapping Screw D5x45 (w/flange) | € 1.60 | |
| Krimpkous | ||||
| 93 | 334379 | Krimpkous | € 4.50 | |
| Niet bestelbaar | ||||
| 501 | 6699116 | Niet bestelbaar | ||
| Niet bestelbaar | ||||
| 504 | 944458 | Niet bestelbaar | ||
| Beschermkapje Voor Batterij | ||||
| 505 | 329897 | Beschermkapje Voor Batterij | € 1.74 | |
| Niet bestelbaar | ||||
| 601 | 371710 | Niet bestelbaar | ||
