Tekeningen van de Hikoki D13VL

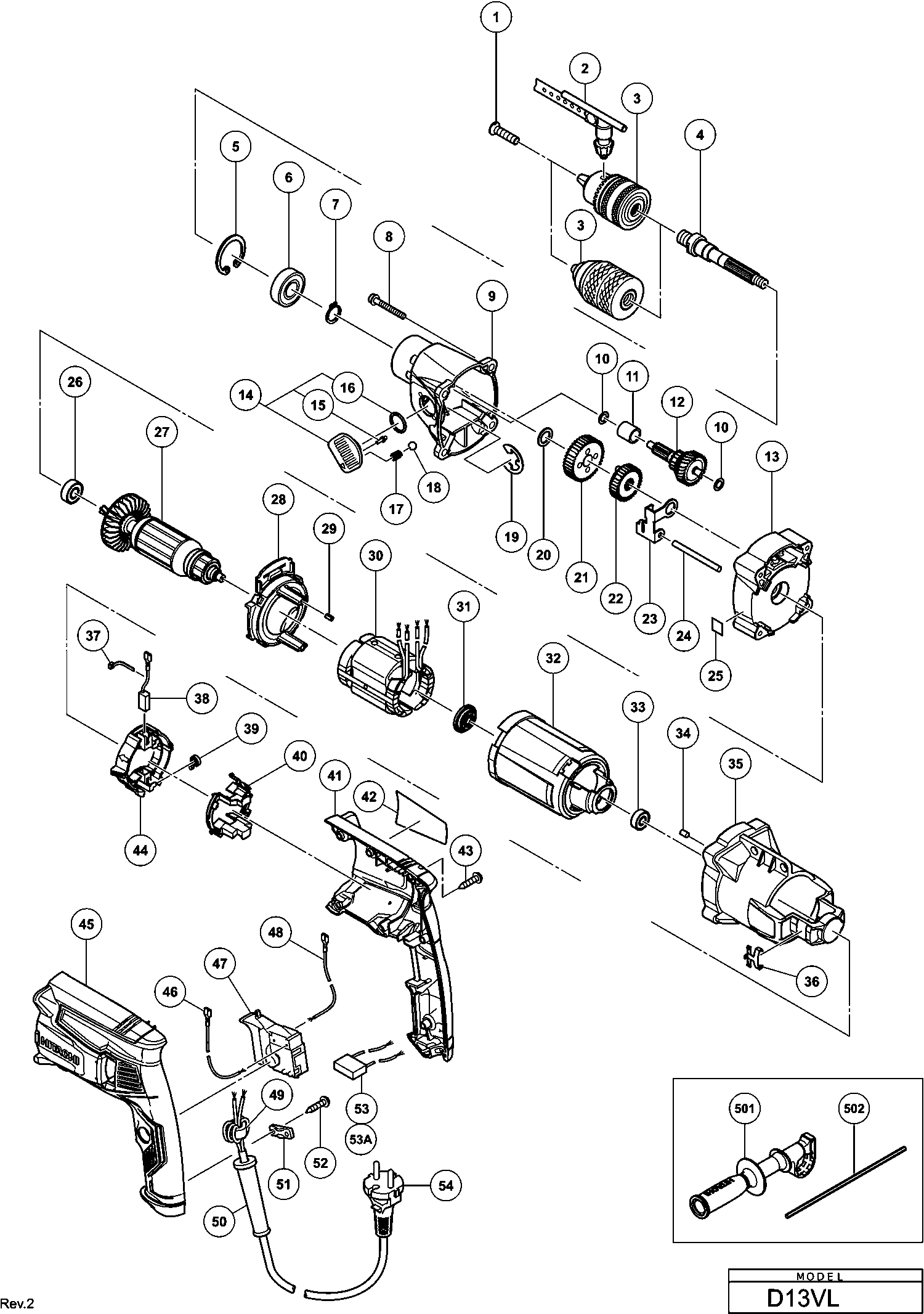

Onderdelen tekening 1

Onderdelen lijst van de Hikoki D13VL

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Niet meer leverbaar
1 995344

Niet meer leverbaar
2 987576

Niet meer leverbaar
3 319546

Niet meer leverbaar
3 321814

Spindle
4 339139 12.15 14.70

Veerring D35 (10 Stuks)
5 939556 10.20 12.34

Kogellager 6202dducmps2s (oud 956937)
6 6202DD 6.75 8.17

Veerring D15 (10 Stuks)
7 939544 2.13 2.57

Hex.socket Hd.bolt M5x45 (w/flange)
8 338764 1.04 1.26

Gear Cover (a)
9 339137 12.90 15.61

Ring (b)
10 322852 1.05 1.27

Distance Piece
11 338744 1.95 2.36

Second Pinion (a)
12 338743 24.89 30.11

Inner Cover (a)
13 339276 14.25 17.24

Shift Lever Ass'y
14 338737 1.65 2.00

Shift Pin
15 322848 1.05 1.27

O-ring (s-18)
16 878885 1.05 1.27

Veer (zie 984123)
17 981328 1.05 1.27

Stalen Kogel D3.5 (10 Stuks)
18 335299 1.04 1.26

Retaining Ring (e-type) Voor D15 Schacht
19 323048 1.35 1.63

Ring (c)
20 322799 1.65 2.00

Low Speed Gear
21 338740 6.60 7.99

High Speed Gear
22 338741 12.15 14.70

Shift Arm
23 338742 1.05 1.27

Pin
24 984104 1.95 2.36

Kogellager 608ddmc2eps2s
26 608DDM 5.55 6.72

Armature 230 Volt
27 361003E 23.51 28.45

Fan Guide (b)
28 338766 1.35 1.63

Rubber Bush
29 338755 1.04 1.26

Veld 230 Volt
30 340906E 15.26 18.47

Dust Seal
31 338751 1.04 1.26

Stator Holder
32 338750 3.60 4.36

Kogellager 607vvc2ps2l
33 607VVC 5.70 6.90

RUBBEREN PEN
34 931701 1.05 1.27

Housing (b)
35 338749 13.95 16.88

Click Plate New
36 338761 1.04 1.26

Interne Bedrading
37A 313505 1.05 1.27

Band
37 331759 1.73 2.09

Koolborstels (2 Stuks)
38 999088 4.50 5.44

Veer
39 339292 1.80 2.18

Brush Cover
40 338760 1.04 1.26

Handle Cover (b)
41 338753 6.00 7.26

Tapschroef D4x20 Met Ring Zwart (oud 305095)
43 301653 1.04 1.26

Brush Holder
44 338759 3.15 3.81

Handle Cover (a)
45 338752 6.00 7.26

Internal Wire L100
46 338758 1.04 1.26

Switch
47 338756 25.58 30.95

Internal Wire L180
48 338757 1.04 1.26

Krimpkous
49 334379 4.65 5.63

Snoertule D10.1
50 938051 1.04 1.26

Snoertule D8.8
50 953327 1.04 1.26

Klemstrip (old 994566)
51 937631 1.04 1.26

Niet meer leverbaar
52 984750

Condensator (oud 987178)
53A 930039 1.95 2.36

Noise Suppressor
53 997174 2.10 2.54

Kabel 3m 2 X 1,0 H05vv-f Met Stekker 16a Cee-form
54 500461Z 17.88 21.63

Side Handle
501 338768 14.30 17.30

Niet meer leverbaar
502 303709
