Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki DH24DVA'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

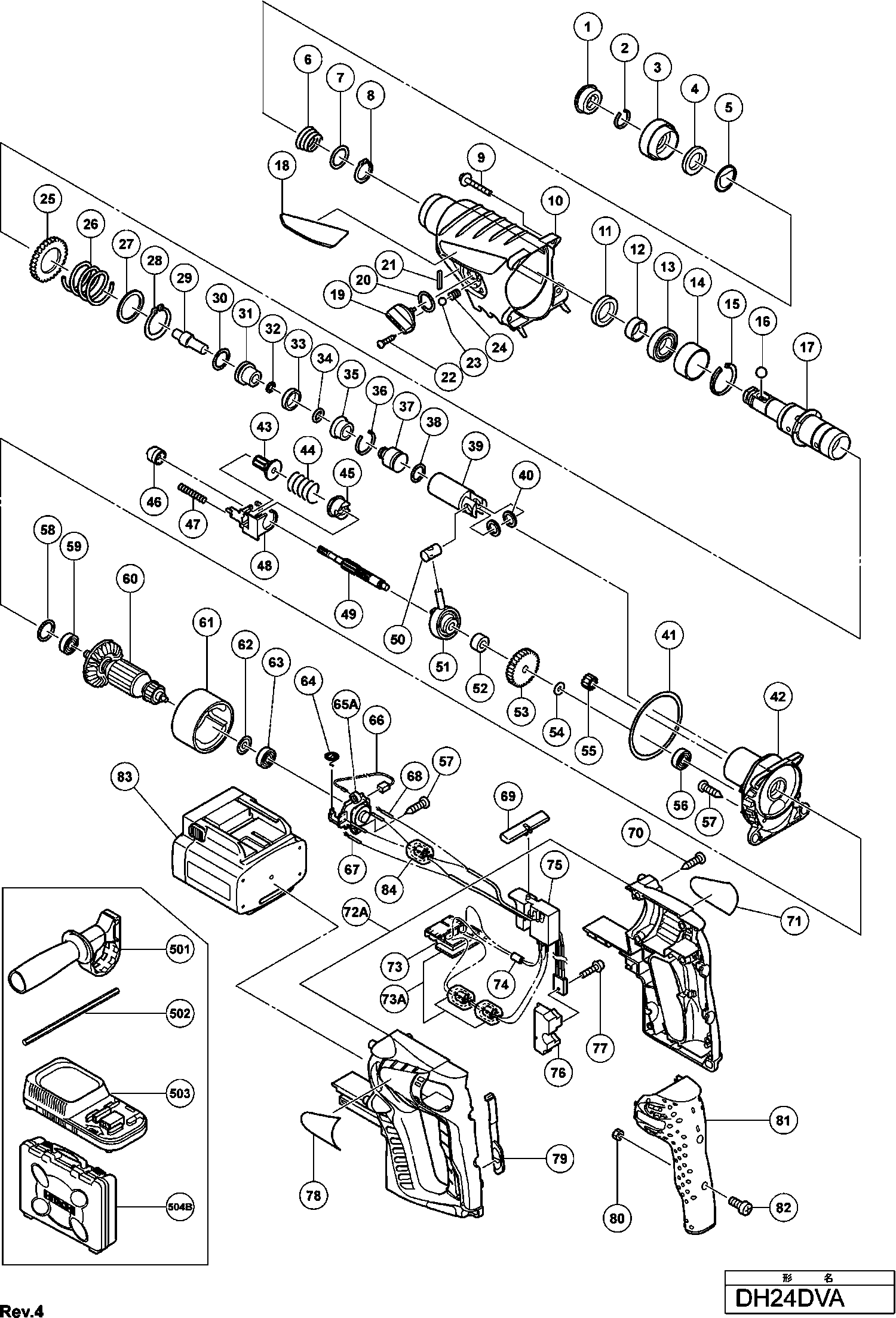

Tekeningen van de Hikoki DH24DVA
Onderdelen lijst van de Hikoki DH24DVA
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 1 | 306345 | |||
| Borgring | ||||
| 2 | 306340 | 1.35 | 1.63 | |
| ONTGRENDELGRIP | ||||
| 3 | 323154 | 4.80 | 5.81 | |
| Kogelhouder (oud 322810) | ||||
| 4 | 324528 | 6.45 | 7.80 | |
| Borgplaat (oud 322811) | ||||
| 5 | 324526 | 3.30 | 3.99 | |
| Veer | ||||
| 6 | 322812 | 1.65 | 2.00 | |
| RING (B) | ||||
| 7 | 984118 | 1.05 | 1.27 | |
| RING D20 (10 STUKS) | ||||
| 8 | 939547 | 3.90 | 4.72 | |
| Schroef D5x25 Met Ring (zwart) | ||||
| 9 | 305558 | 1.04 | 1.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 10 | 325555 | |||
| Olie Keerring | ||||
| 11 | 307688 | 3.90 | 4.72 | |
| HULS | ||||
| 12 | 322815 | 1.65 | 2.00 | |
| KOGELLAGER 6904DDPS2L | ||||
| 13 | 6904DD | 15.81 | 19.13 | |
| Bus (A) | ||||
| 14 | 324522 | 3.30 | 3.99 | |
| VEERRING 37MM | ||||
| 15 | 322813 | 1.65 | 2.00 | |
| Stalen Kogel D7.0 (10 Stuks) | ||||
| 16 | 959156 | 1.65 | 2.00 | |
| Cylinder | ||||
| 17 | 323184 | 81.68 | 98.83 | |
| Hitachi Plate (green) | ||||
| 18 | 323172 | 4.05 | 4.90 | |
| Omschakelknop | ||||
| 19 | 325551 | 4.20 | 5.08 | |
| O-ring (s-18) | ||||
| 20 | 878885 | 1.05 | 1.27 | |
| Vilt Pakking | ||||
| 21 | 325554 | 1.05 | 1.27 | |
| Schroef D2.6x10 | ||||
| 22 | 323239 | 1.65 | 2.00 | |
| Stalen Kogel D3.97 ( 10 Stuks ) | ||||
| 23 | 959155 | 1.04 | 1.26 | |
| Veer (zie 984123) | ||||
| 24 | 981328 | 1.05 | 1.27 | |
| Tweede Tandwiel | ||||
| 25 | 323185 | 20.21 | 24.46 | |
| Veer (a) | ||||
| 26 | 317233 | 7.35 | 8.89 | |
| Ring (a) | ||||
| 27 | 317234 | 3.30 | 3.99 | |
| Veerring D.30 | ||||
| 28 | 317235 | 1.65 | 2.00 | |
| Tweede Hamer (oud 322803) | ||||
| 29 | 324525 | 6.45 | 7.80 | |
| O-ring (1ap-20) | ||||
| 30 | 944486 | 1.05 | 1.27 | |
| Slagstukhouder | ||||
| 31 | 324523 | 11.55 | 13.98 | |
| O-ring (b) | ||||
| 32 | 322802 | 3.30 | 3.99 | |
| Demperring (A) | ||||
| 33 | 322805 | 1.65 | 2.00 | |
| O-RING (C) | ||||
| 34 | 322808 | 1.65 | 2.00 | |
| Demperhouder | ||||
| 35 | 324524 | 6.45 | 7.80 | |
| Stopring | ||||
| 36 | 322807 | 1.65 | 2.00 | |
| Slagstuk (oud 322801) | ||||
| 37 | 324535 | 10.20 | 12.34 | |
| O-ring | ||||
| 38 | 322834 | 3.30 | 3.99 | |
| Zuiger | ||||
| 39 | 324534 | 16.36 | 19.80 | |
| Ring (c) | ||||
| 40 | 322799 | 1.65 | 2.00 | |
| O-ring I.d 72 (oud 323150) | ||||
| 41 | 325254 | 3.30 | 3.99 | |
| Tandwielhuisdeksel | ||||
| 42 | 323157 | 21.45 | 25.95 | |
| Tweede Tandwiel | ||||
| 43 | 323181 | 18.15 | 21.96 | |
| Koppelings Veer | ||||
| 44 | 323182 | 1.65 | 2.00 | |
| Slipkoppeling | ||||
| 45 | 324606 | 14.03 | 16.97 | |
| Busje Met Inwendige Vertanding | ||||
| 46 | 323249 | 46.75 | 56.57 | |
| Veer (c) | ||||
| 47 | 325556 | 1.50 | 1.82 | |
| Borgplaat | ||||
| 48 | 325553 | 42.49 | 51.41 | |
| Tandwielas (a) | ||||
| 49 | 325552 | 28.60 | 34.61 | |
| Zuigerpin | ||||
| 50 | 322798 | 1.65 | 2.00 | |
| Draailager | ||||
| 51 | 324533 | 37.95 | 45.92 | |
| Ring | ||||
| 52 | 323152 | 4.80 | 5.81 | |
| Eerste Tandwiel | ||||
| 53 | 323153 | 20.76 | 25.12 | |
| VULRING | ||||
| 54 | 301663 | 1.04 | 1.26 | |
| Tandwiel | ||||
| 55 | 323170 | 5.40 | 6.53 | |
| Kogellager 626vvmc2erps2s | ||||
| 56 | 626VVM | 5.70 | 6.90 | |
| Tapschroef D4x16 Met Ring Zwart | ||||
| 57 | 305812 | 1.04 | 1.26 | |
| O-ring (p-22) | ||||
| 58 | 876796 | 1.05 | 1.27 | |
| Kogellager 608ddmc2eps2s | ||||
| 59 | 608DDM | 5.55 | 6.72 | |
| Anker & Tandwielset Dc 24v | ||||
| 60 | 360663 | 80.71 | 97.66 | |
| Magneet | ||||
| 61 | 323156 | 24.68 | 29.86 | |
| Ring (a) | ||||
| 62 | 982631 | 1.04 | 1.26 | |
| Kogellager 608ddmc2eps2s | ||||
| 63 | 608DDM | 5.55 | 6.72 | |
| Veertje | ||||
| 64 | 308536 | 1.65 | 2.00 | |
| Koolborstelhouder | ||||
| 65A | 323164 | 4.05 | 4.90 | |
| Zelfuitschakelende Koolborstels (2 Stuks) | ||||
| 66 | 999090 | 14.40 | 17.42 | |
| Interne Brdrading (rood) | ||||
| 67 | 323166 | 1.20 | 1.45 | |
| Internal Wire (black) | ||||
| 68 | 323165 | 1.35 | 1.63 | |
| Drukknop | ||||
| 69 | 323158 | 1.35 | 1.63 | |
| Tapschroef D4x20 Met Ring (zwart) | ||||
| 70 | 302086 | 1.05 | 1.27 | |
| Behuizing (a+b) | ||||
| 72A | 323171 | 17.53 | 21.21 | |
| Terminal houder | ||||
| 73 | 323163 | 8.78 | 10.62 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 73A | 334882 | |||
| Krimpkous | ||||
| 74 | 318247 | 1.05 | 1.27 | |
| Dc-snelheidsschakelaar | ||||
| 75 | 319811 | 37.13 | 44.92 | |
| Warmteafvoer | ||||
| 76 | 319812 | 2.85 | 3.45 | |
| Machine Schroef M3x12 | ||||
| 77 | 993963 | 1.05 | 1.27 | |
| Wisselschuif | ||||
| 79 | 323159 | 1.20 | 1.45 | |
| MOER M4 ( 10 STUKS ) | ||||
| 80 | 949554 | 1.05 | 1.27 | |
| Grip | ||||
| 81 | 323160 | 19.94 | 24.12 | |
| Machineschroef M4x8 (10 Stuks) | ||||
| 82 | 949215 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 83 | 319807 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 84 | 334861 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 501 | 323155 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 502 | 303709 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 504B | 329319 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 601 | 303332 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 602 | 303334 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 603 | 303335 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 604 | 321825 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 605 | 303623 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 606 | 321814 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 607 | 995344 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 608 | 987576 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 609 | 321813 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 610 | 303334 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 611 | 971787 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 612 | 931844 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 613 | 971511Z | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 614 | 971512Z | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 615 | 971794 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 616 | 971795 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 617 | 971796 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 618 | 971797 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 619 | 971798 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 620 | 971799 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 621 | 971800 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 622 | 971801 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 623 | 971802 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 624 | 971803 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 625 | 944477 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 626 | 303617 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 627 | 303619 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 628 | 303620 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 629 | 303624 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 630 | 302976 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 631 | 302975 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 632 | 303621 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 633 | 302974 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 634 | 302979 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 635 | 302978 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 636 | 303622 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 637 | 302977 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 638 | 303044 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 639 | 303045 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 640 | 303625 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 641 | 303626 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 642 | 303627 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 643 | 306885 | |||
| Socket Adaptor (b) | ||||
| 644 | 306910 | 4.50 | 5.44 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 645 | 944460 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 646 | 944461 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 647 | 993038 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 649 | 944500 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 651 | 944464 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 652 | 982672 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 653 | 982673 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 654 | 982674 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 655 | 982686 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 656 | 982675 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 657 | 982687 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 658 | 982676 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 659 | 982688 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 660 | 982677 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 661 | 982689 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 662 | 982678 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 663 | 982690 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 664 | 982684 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 665 | 982685 | |||
| Vet (tube 30 Gram) | ||||
| 666 | 981840 | 8.40 | 10.16 | |
| Vet Tube 70 Gram | ||||
| 667 | 308471 | 12.75 | 15.43 | |
| Vet (pot 500 Gram) | ||||
| 668 | 980927 | 73.01 | 88.35 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 669 | 303046 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 670 | 325149 | |||
