Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki DH25PB'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

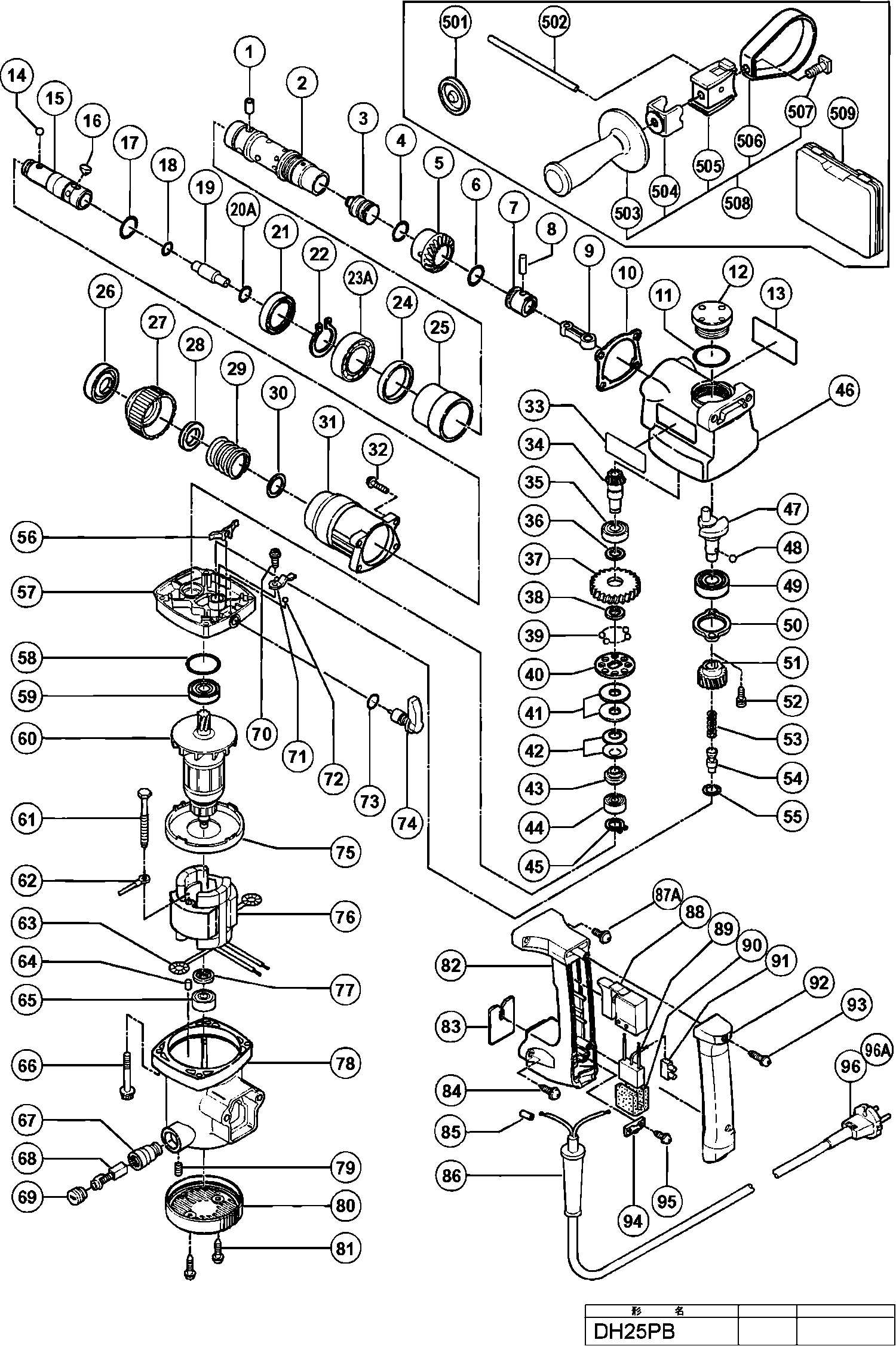

Tekeningen van de Hikoki DH25PB
Onderdelen lijst van de Hikoki DH25PB
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Naald Pin | ||||
| 1 | 318200 | 4.80 | 5.81 | |
| Cylinder | ||||
| 2 | 318022 | 47.58 | 57.57 | |
| Slagstuk | ||||
| 3 | 318024 | 14.99 | 18.13 | |
| O-ring | ||||
| 4 | 971760 | 1.05 | 1.27 | |
| Derde Tandwiel | ||||
| 5 | 992933 | 37.95 | 45.92 | |
| O-ring | ||||
| 6 | 971760 | 1.05 | 1.27 | |
| Zuiger | ||||
| 7 | 992930 | 18.70 | 22.63 | |
| Piston Pin | ||||
| 8 | 992931 | 1.04 | 1.26 | |
| Drijfstang | ||||
| 9 | 318020 | 4.80 | 5.81 | |
| Pakking | ||||
| 10 | 980896 | 1.35 | 1.63 | |
| O-ring | ||||
| 11 | 980948 | 1.05 | 1.27 | |
| Oliekap | ||||
| 12 | 980880 | 1.35 | 1.63 | |
| Stalen Kogel D7.0 (10 Stuks) | ||||
| 14 | 959156 | 1.65 | 2.00 | |
| Opnameschacht | ||||
| 15 | 318023 | 61.33 | 74.20 | |
| Inlegspie | ||||
| 16 | 318026 | 12.15 | 14.70 | |
| Rubberen Ring | ||||
| 17 | 980890 | 1.05 | 1.27 | |
| O-ring | ||||
| 18 | 318199 | 1.65 | 2.00 | |
| Tweede Hamer | ||||
| 19 | 318025 | 10.23 | 12.37 | |
| O-ring (i.d.10.5) | ||||
| 20A | 301680 | 2.40 | 2.90 | |
| Olie Keerring | ||||
| 21 | 318027 | 10.65 | 12.89 | |
| C-type Retaining Ring | ||||
| 22 | 948310 | 1.35 | 1.63 | |
| Kogellager 6906t2cn | ||||
| 23A | 6906T2 | 16.64 | 20.13 | |
| Kunststofring | ||||
| 24 | 992906 | 5.85 | 7.08 | |
| Pijp | ||||
| 25 | 980891 | 4.20 | 5.08 | |
| Voorkap | ||||
| 26 | 318028 | 3.30 | 3.99 | |
| Ontgrendelgrip | ||||
| 27 | 318029 | 4.80 | 5.81 | |
| Kogelhouder | ||||
| 28 | 318030 | 4.20 | 5.08 | |
| Veer | ||||
| 29 | 306342 | 3.00 | 3.63 | |
| RING (B) | ||||
| 30 | 984118 | 1.05 | 1.27 | |
| Cylinderhuis | ||||
| 31 | 318021 | 15.40 | 18.63 | |
| Bout M5x25 | ||||
| 32 | 992253 | 1.05 | 1.27 | |
| DERDE TANDWIEL | ||||
| 34 | 992914 | 35.06 | 42.43 | |
| Kogellager 6001dducmps2s (oud 980925) | ||||
| 35 | 6001DD | 6.45 | 7.80 | |
| Ring | ||||
| 36 | 992503 | 1.04 | 1.26 | |
| Tweede Tandwiel | ||||
| 37 | 992928 | 21.55 | 26.08 | |
| Stop Ring | ||||
| 38 | 971087 | 1.04 | 1.26 | |
| Stalen Kogel D3.97 ( 10 Stuks ) | ||||
| 39 | 959155 | 1.04 | 1.26 | |
| Koppelingplaat | ||||
| 40 | 992916 | 2.10 | 2.54 | |
| Veerplaat | ||||
| 41 | 992926 | 1.05 | 1.27 | |
| Veer | ||||
| 42 | 980877 | 1.05 | 1.27 | |
| Sluitring | ||||
| 43 | 992504 | 1.04 | 1.26 | |
| Kogellager 608vvmc2eps2l | ||||
| 44 | 608VVM | 5.70 | 6.90 | |
| Stopring | ||||
| 45 | 940079 | 1.04 | 1.26 | |
| Krukashuis | ||||
| 46 | 980920 | 32.78 | 39.66 | |
| Krukas | ||||
| 47 | 318034 | 37.54 | 45.42 | |
| STALEN KOGEL D4.76 (10 STUKS) | ||||
| 48 | 959149 | 1.04 | 1.26 | |
| Kogellager 6202dducmps2s (oud 956937) | ||||
| 49 | 6202DD | 6.75 | 8.17 | |
| Deksel | ||||
| 50 | 980871 | 3.65 | 4.42 | |
| Eerste Tandwiel | ||||
| 51 | 992902 | 15.26 | 18.47 | |
| Seal Lock Schroef M4x12 | ||||
| 52 | 987203 | 1.05 | 1.27 | |
| Koppelingveer | ||||
| 53 | 992937 | 1.04 | 1.26 | |
| Koppelingas | ||||
| 54 | 992938 | 5.40 | 6.53 | |
| Drukring | ||||
| 55 | 992506 | 1.04 | 1.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 56 | 986276 | |||
| Tandwielhuis | ||||
| 57 | 992925 | 37.95 | 45.92 | |
| O-RING (S-26) | ||||
| 58 | 872470 | 1.65 | 2.00 | |
| Kogellager 6000dducmps2s | ||||
| 59 | 6000DD | 6.00 | 7.26 | |
| Anker 230v | ||||
| 60 | 360505E | 119.63 | 144.75 | |
| Niet meer leverbaar, geen vervanging | ||||
| 61 | 992509 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 62 | 318035 | |||
| Contactpunt Koolborstelhouder | ||||
| 63 | 930630 | 1.35 | 1.63 | |
| RUBBEREN PEN (OUD 976441) | ||||
| 64 | 946362 | 1.05 | 1.27 | |
| Kogellager 626vvmc2erps2s | ||||
| 65 | 626VVM | 5.70 | 6.90 | |
| Bout M5x45 | ||||
| 66 | 980951 | 1.05 | 1.27 | |
| Koolborstelhouder (oud 931265) | ||||
| 67 | 990721 | 3.30 | 3.99 | |
| Zelfuitschakelende Koolborstels (2 Stuks) (oud 999 | ||||
| 68 | 999070 | 14.40 | 17.42 | |
| Koolborsteldop (oud 960068) | ||||
| 69 | 937847 | 1.65 | 2.00 | |
| Seal Lock Schroef M4x8 | ||||
| 70 | 991207 | 1.04 | 1.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 71 | 992936 | |||
| Stalen Kogel D3.175 (10 Stuks) | ||||
| 72 | 959148 | 1.05 | 1.27 | |
| O-ring (s-8) | ||||
| 73 | 992912 | 1.05 | 1.27 | |
| Omkeerpal | ||||
| 74 | 302140 | 18.84 | 22.79 | |
| Luchtgeleider | ||||
| 75 | 992911 | 2.85 | 3.45 | |
| Stator Ass'y 220 Volt (oude 340451e) | ||||
| 76 | 340451F | 82.50 | 99.82 | |
| Veld 220-240 Volt | ||||
| 76 | 340451K | 69.55 | 84.16 | |
| Sluitring | ||||
| 77 | 992500 | 1.04 | 1.26 | |
| Huis (oud 981140) | ||||
| 78 | 986812 | 41.80 | 50.58 | |
| Inbusstelschroef M5x8 | ||||
| 79 | 938477 | 1.05 | 1.27 | |
| Afdekplaat | ||||
| 80 | 318031 | 6.45 | 7.80 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 81 | 309470 | |||
| Achterhandgreep | ||||
| 82 | 318018 | 19.94 | 24.12 | |
| Plaat | ||||
| 83 | 980900 | 1.04 | 1.26 | |
| Schroef D5x25 Met Ring (zwart) | ||||
| 84 | 305558 | 1.04 | 1.26 | |
| Draadeindhuls | ||||
| 85 | 981373 | 1.05 | 1.27 | |
| Snoertule D8.8 | ||||
| 86 | 380090 | 1.04 | 1.26 | |
| Snoertule D10.1 | ||||
| 86 | 938051 | 1.04 | 1.26 | |
| Machine Schroef M5x30 Zwart | ||||
| 87A | 880881 | 1.05 | 1.27 | |
| Schakelaar | ||||
| 88 | 318032 | 35.06 | 42.43 | |
| Schakelaar | ||||
| 88 | 318033 | 35.06 | 42.43 | |
| Condensator (oud 930030/991313) | ||||
| 89 | 994273 | 4.29 | 5.19 | |
| Condensatorhouder | ||||
| 90 | 317492 | 1.65 | 2.00 | |
| Kroonsteentje | ||||
| 91 | 938307 | 2.13 | 2.57 | |
| Handgreepdeksel | ||||
| 92 | 318019 | 19.94 | 24.12 | |
| Tapschroef D4x20 Met Ring Zwart (oud 305095) | ||||
| 93 | 301653 | 1.04 | 1.26 | |
| Klemstrip (old 994566) | ||||
| 94 | 937631 | 1.04 | 1.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 95 | 984750 | |||
| AANSLUITSNOER 230 VOLT VOOR ENGELAND | ||||
| 96 | 500446Z | 40.84 | 49.41 | |
| Cord 4m 2 X 1.0 H07rn-f W/plug 16a Cee Form 2p+e 1 | ||||
| 96A | 500465Z | 37.95 | 45.92 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 501 | 971787 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 502 | 980906 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 503 | 980901 | |||
| Tanghouder | ||||
| 504 | 980905 | 1.35 | 1.63 | |
| Handgreephouder | ||||
| 505 | 980902 | 7.05 | 8.53 | |
| Band | ||||
| 506 | 980904 | 2.70 | 3.27 | |
| Vierkantbout | ||||
| 507 | 980903 | 1.35 | 1.63 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 508 | 980939 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 509 | 318307 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 601 | 303571 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 602 | 303572 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 603 | 303573 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 604 | 303574 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 605 | 303575 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 606 | 303578 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 607 | 303576 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 608 | 303577 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 609 | 303579 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 610 | 303580 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 611 | 303581 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 612 | 303582 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 613 | 303583 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 614 | 303584 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 615 | 303585 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 616 | 303586 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 617 | 303587 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 618 | 303588 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 619 | 303604 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 620 | 303589 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 621 | 303605 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 622 | 303590 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 623 | 303591 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 624 | 303606 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 625 | 303592 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 626 | 303607 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 627 | 303593 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 628 | 303608 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 629 | 303594 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 630 | 303595 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 631 | 303596 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 632 | 303609 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 633 | 303597 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 634 | 303610 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 635 | 303598 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 636 | 303599 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 637 | 303611 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 638 | 303600 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 639 | 303601 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 640 | 308485 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 641 | 303602 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 642 | 303612 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 643 | 303603 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 644 | 303613 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 645 | 303614 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 646 | 303615 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 647 | 308486 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 648 | 303616 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 649 | 303619 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 650 | 303620 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 651 | 303624 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 652 | 944460 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 653 | 944461 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 654 | 993038 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 656 | 944500 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 658 | 944464 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 659 | 303617 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 660 | 303618 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 661 | 944477 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 662 | 303332 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 663 | 303334 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 664 | 303335 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 665 | 302976 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 666 | 302975 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 667 | 303621 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 668 | 302974 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 669 | 302979 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 670 | 302978 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 671 | 303622 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 672 | 302977 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 673 | 971794 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 674 | 971795 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 675 | 971796 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 676 | 971797 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 677 | 971798 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 678 | 971799 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 679 | 971800 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 680 | 971801 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 681 | 971802 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 682 | 971803 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 683 | 303044 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 684 | 303045 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 685 | 321813 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 686 | 930515 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 687 | 303623 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 688 | 982672 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 689 | 982673 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 690 | 982674 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 691 | 982675 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 692 | 982676 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 693 | 982677 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 694 | 982678 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 695 | 982679 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 696 | 982680 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 697 | 982681 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 698 | 982686 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 699 | 982687 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 700 | 982688 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 701 | 982689 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 702 | 982690 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 703 | 982691 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 704 | 982692 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 705 | 982693 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 706 | 982684 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 707 | 982685 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 708 | 303625 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 709 | 303626 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 710 | 303627 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 711 | 303046 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 712 | 306885 | |||
| Socket Adaptor (b) | ||||
| 713 | 306910 | 4.50 | 5.44 | |
| Vet (tube 30 Gram) | ||||
| 714 | 981840 | 8.40 | 10.16 | |
| Vet Tube 70 Gram | ||||
| 715 | 308471 | 12.75 | 15.43 | |
| Vet (pot 500 Gram) | ||||
| 716 | 980927 | 73.01 | 88.35 | |
