Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Hikoki DH26PC

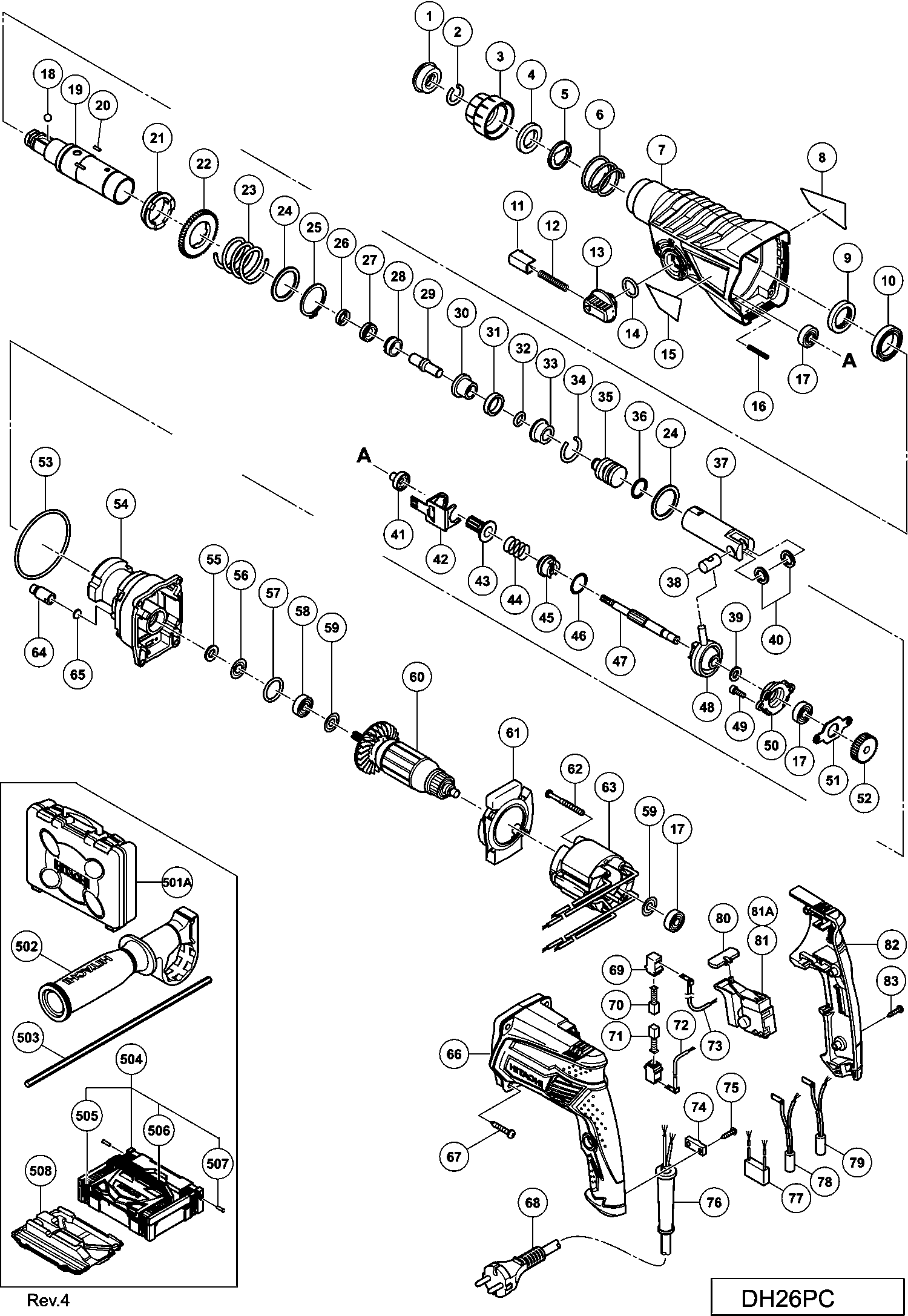

Onderdelen tekening 1

Onderdelen lijst van de Hikoki DH26PC

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Niet meer leverbaar
1 306345

Borgring
2 306340 1.35 1.63

Grip
3 324527 3.30 3.99

Kogelhouder (oud 322810)
4 324528 6.45 7.80

Borgplaat (oud 322811)
5 324526 3.30 3.99

Veer
6 322812 1.65 2.00

Tandwieldeksel
7 335274 19.80 23.96

OLIE KEERRING
9 335259 2.85 3.45

Kogellager 6805dd
10 335260 3.30 3.99

Drukknop
11 322789 4.80 5.81

Druk Veer
12 317223 1.65 2.00

Omschakelknop
13 334011 2.10 2.54

O-ring (s-18)
14 878885 1.05 1.27

Veer (e)
16 335800 1.04 1.26

Kogellager 608vvmc2eps2l
17 608VVM 5.70 6.90

Stalen Kogel D7.0 (10 Stuks)
18 335300 1.04 1.26

Cilinder
19 335261 22.28 26.95

PIN D2.5
20 335264 1.04 1.26

Cylinder Clutch
21 335263 12.45 15.06

Tweede Tandwiel
22 335265 6.15 7.44

Spring (a)
23 335266 1.50 1.82

Ring
24 301679 1.20 1.45

C-type Retaining Ring
25 948310 1.35 1.63

OLIE KEERRING (A)
26 335262 1.80 2.18

Hammer Holder (c)
27 335268 9.60 11.62

Sleeve (fw)
28 335795 4.20 5.08

Tweede Hamer
29 335269 3.90 4.72

Hammer Holder (a)
30 335267 3.00 3.63

DEMPERRING (A)
31 322805 1.65 2.00

O-RING (C)
32 322808 1.65 2.00

Demperhouder
33 324524 6.45 7.80

STOPPER RING
34 322807 1.65 2.00

Striker
35 335246 4.20 5.08

O-ring D17
36 335247 2.55 3.09

Zuiger
37 335255 1.04 1.26

Piston Pin
38 335793 3.15 3.81

Bearing Washer
39 335250 1.04 1.26

Piston Washer
40 335794 1.20 1.45

Pinion Sleeve
41 335275 3.00 3.63

Bearing Cover
42 335276 11.10 13.43

Tweede Tandwiel
43 335278 7.20 8.71

Koppelings Veer
44 323182 1.65 2.00

Clutch
45 335254 3.90 4.72

Ring
46 331315 1.05 1.27

Second Shaft
47 335277 6.60 7.99

Reciprocating Bearing
48 335249 13.65 16.52

Seal Lock Hd. Inbusbout M5x16 (oud 984509)
49 990079 1.05 1.27

Bearing Holder
50 335270 11.40 13.79

Bearing Cover
51 335271 1.04 1.26

Eerste Tandwiel
52 335253 6.75 8.17

O-ring D72.2
53 335245 1.20 1.45

Inner Cover
54 335272 9.90 11.98

VILT PAKKING
55 322816 1.65 2.00

PAKKING RING
56 322818 3.30 3.99

O-ring (p-22)
57 876796 1.05 1.27

Kogellager 608ddmc2eps2s
58 608DDM 5.55 6.72

Ring (a)
59 982631 1.04 1.26

ANKER 220-230 VOLT
60 360961E 24.48 29.61

ANKER 110-127 VOLT
60 360961U 28.88 34.94

Fan Guide
61 335244 1.04 1.26

Hex.hd. Tapping Screw D4x50
62 961672 1.04 1.26

Veld 110-127 Volt
63 340850C 17.33 20.96

Veld 220-230 Volt
63 340850E 17.33 20.96

Air Cap
64 334008 1.20 1.45

Vilt Pakking
65 324543 1.65 2.00

Behuizing
66 335241 9.60 11.62

SCHROEF
67 301654 1.05 1.27

Cord 5m 2 X 1,0 W/plug 13a/250v For Gbr
68 500440Z 20.49 24.79

Koolborstelhouder
69 955203 2.40 2.90

Koolborstel (2 Stuks)
70 999041 4.50 5.44

Zelfuitschakelende Koolborstels (2 Stuks) (oud 999
71 999072 14.40 17.42

Bedrading (a) Blauw
72 324538 4.35 5.26

Bedrading (a) Bruin
73 324537 4.35 5.26

Klemstrip (old 994566)
74 937631 1.04 1.26

Niet meer leverbaar
75 984750

Snoertule D10.1
76 938051 1.04 1.26

Snoertule D8.8
76 953327 1.04 1.26

Condensator (oud 987178)
77 930039 1.95 2.36

Choke Coil (a) Brown
78 335857 1.95 2.36

Smoorspoel (a) Blauw
79 324551 11.55 13.98

Drukknopje
80 322853 1.05 1.27

Schakelaar (oud 331454)
81 335796 17.05 20.63

Schakelaar 110-127 Volt
81A 337388 19.39 23.46

Schakelaar 110-127 Volt
81 337388 19.39 23.46

Handgreepdeksel
82 335242 4.35 5.26

Tapschroef D4x20 Met Ring Zwart (oud 305095)
83 301653 1.04 1.26

Niet meer leverbaar
501A 337257

Zijhandgreep
502 335273 8.85 10.71

Niet meer leverbaar
503 303709

Niet meer leverbaar
503 310331

Niet meer leverbaar
504 337739

Niet meer leverbaar
505 336472

Niet meer leverbaar
506 336473

Niet meer leverbaar
507 336474

Niet meer leverbaar
508 337741

Niet meer leverbaar
601 306885

Niet meer leverbaar
602 986802

Niet meer leverbaar
603 986803

Afsluiting
604 986804 3.38 4.08

C-type Retaining Ring
605 948310 1.35 1.63

Niet meer leverbaar
606 958063

Stalen Kogel D6.35 (10 Stuks)
607 959150 1.35 1.63

Niet meer leverbaar
608 986805

Socket
609 986806 5.10 6.17

Socket Adaptor (b)
610 306910 4.50 5.44

Niet meer leverbaar
611 971787

Niet meer leverbaar
612 931844

Niet meer leverbaar
613 321814

Linksschroef M6x20
614 331966 6.75 8.17

Niet meer leverbaar
615 321813

Niet meer leverbaar
616 971511Z

Niet meer leverbaar
617 971512Z

Niet meer leverbaar
618 944477

Niet meer leverbaar
619 982684

Niet meer leverbaar
620 982685

Niet meer leverbaar
621 982672

Niet meer leverbaar
622 982673

Niet meer leverbaar
623 982674

Niet meer leverbaar
624 982686

Niet meer leverbaar
625 982675

Niet meer leverbaar
626 982687

Niet meer leverbaar
627 982676

Niet meer leverbaar
628 982688

Niet meer leverbaar
629 982677

Niet meer leverbaar
630 982689

Niet meer leverbaar
631 982678

Niet meer leverbaar
632 982690

Niet meer leverbaar
633 971794

Niet meer leverbaar
634 971795

Niet meer leverbaar
635 971796

Niet meer leverbaar
636 971797

Niet meer leverbaar
637 971798

Niet meer leverbaar
638 971799

Niet meer leverbaar
639 971800

Niet meer leverbaar
640 971801

Niet meer leverbaar
641 971802

Niet meer leverbaar
642 971803

Niet meer leverbaar
643 944460

Niet meer leverbaar
644 944461

Niet meer leverbaar
645 993038

Niet meer leverbaar
647 944500

Niet meer leverbaar
649 944464

Niet meer leverbaar
650 320859

Niet meer leverbaar
651 303046

Niet meer leverbaar
652 303044

Niet meer leverbaar
653 303045

Linkse Schroef M6x22
654 981122 1.35 1.63

Niet meer leverbaar
655 930515

Niet meer leverbaar
656 302976

Niet meer leverbaar
657 302975

Niet meer leverbaar
658 303621

Niet meer leverbaar
659 302974

Niet meer leverbaar
660 302979

Niet meer leverbaar
661 302978

Niet meer leverbaar
662 303622

Niet meer leverbaar
663 302977

Niet meer leverbaar
664 303332

Niet meer leverbaar
665 303334

Niet meer leverbaar
666 303335

Niet meer leverbaar
667 303617

Niet meer leverbaar
668 303618

Niet meer leverbaar
669 303619

Niet meer leverbaar
670 303620

Niet meer leverbaar
671 303625

Niet meer leverbaar
672 303626

Niet meer leverbaar
673 303627

Niet meer leverbaar
674 303624

Niet meer leverbaar
675 321825

Niet meer leverbaar
676 303623

Niet meer leverbaar
677 306370

Vet (500 Gram) Boorhamers
678 335781 67.24 81.36

Vet Tube 60 Gram
679 335782 13.50 16.34
