Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki DH30PC2'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

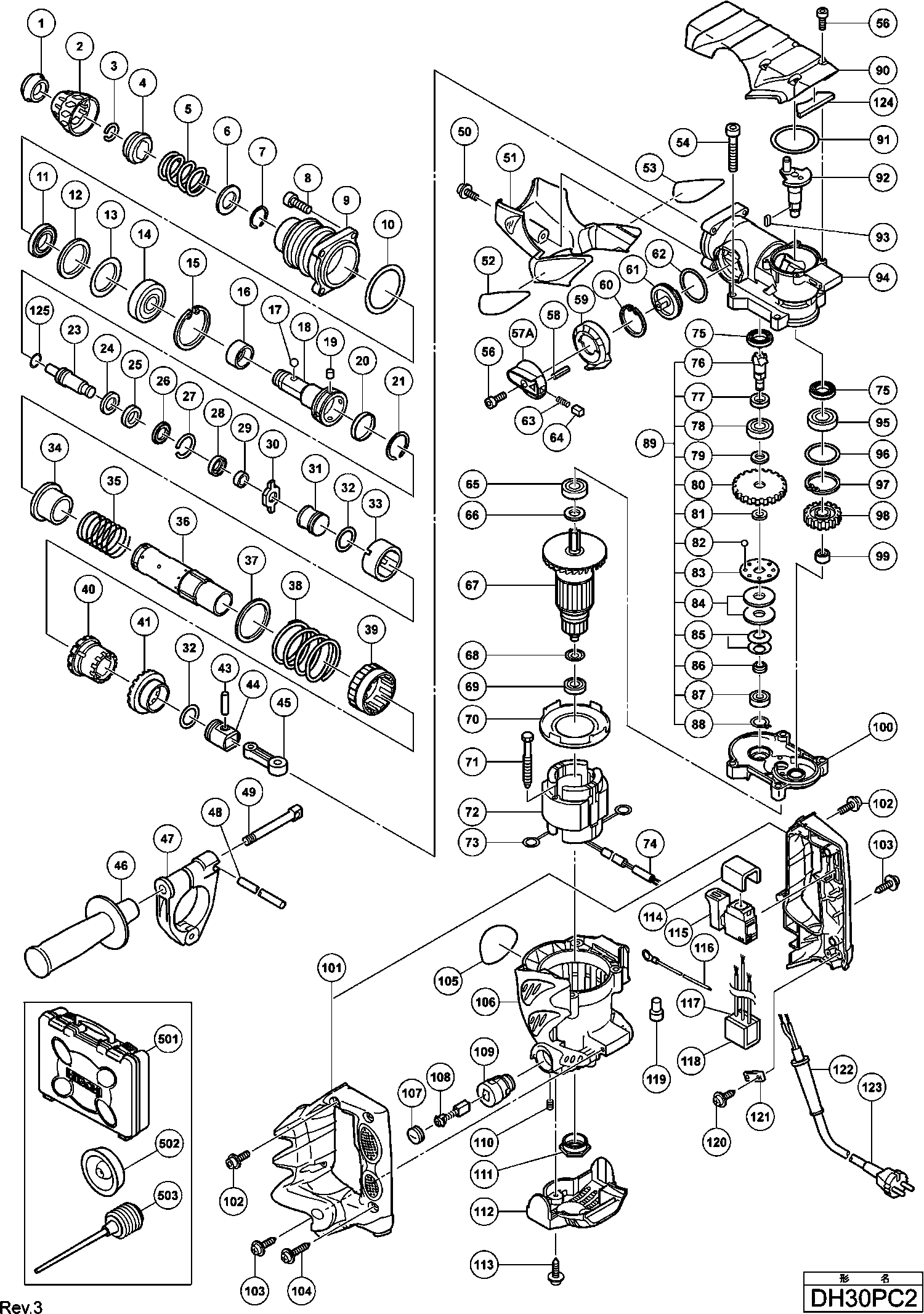

Tekeningen van de Hikoki DH30PC2
Onderdelen lijst van de Hikoki DH30PC2
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Voorkap | ||||
| 1 | 323078 | 3.30 | 3.99 | |
| Ontgrendelgrip | ||||
| 2 | 323077 | 4.80 | 5.81 | |
| Borgring | ||||
| 3 | 306340 | 1.35 | 1.63 | |
| Kogelhouder | ||||
| 4 | 323076 | 25.44 | 30.78 | |
| Veerring | ||||
| 5 | 323075 | 3.30 | 3.99 | |
| Ring (d) | ||||
| 6 | 325668 | 3.30 | 3.99 | |
| Veerring | ||||
| 7 | 306993 | 1.35 | 1.63 | |
| Seal Lock Hd. Inbusbout M6x22 | ||||
| 8 | 321313 | 1.65 | 2.00 | |
| Cylinderhuis | ||||
| 9 | 325651 | 22.55 | 27.29 | |
| O-ring (s-55) | ||||
| 10 | 980744 | 2.55 | 3.09 | |
| Olie Keerring | ||||
| 11 | 320324 | 3.30 | 3.99 | |
| Demperring | ||||
| 12 | 320325 | 3.30 | 3.99 | |
| Damperring | ||||
| 13 | 320326 | 4.80 | 5.81 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 14 | 326304 | |||
| Ring D40 | ||||
| 15 | 948227 | 1.35 | 1.63 | |
| Huls | ||||
| 16 | 325667 | 3.30 | 3.99 | |
| Stalen Kogel D7.0 (10 Stuks) | ||||
| 17 | 959156 | 1.65 | 2.00 | |
| Opnameschacht | ||||
| 18 | 325652 | 99.14 | 119.96 | |
| Naaldpin | ||||
| 19 | 325658 | 1.65 | 2.00 | |
| Huls | ||||
| 20 | 326301 | 14.70 | 17.79 | |
| Retainerring D38 | ||||
| 21 | 313420 | 1.95 | 2.36 | |
| Tweede Hamer | ||||
| 23 | 325653 | 21.73 | 26.29 | |
| Demper Ring | ||||
| 24 | 323059 | 9.30 | 11.25 | |
| Demperring | ||||
| 25 | 323060 | 3.30 | 3.99 | |
| Demperhouder | ||||
| 26 | 323061 | 8.40 | 10.16 | |
| Stopper Ring | ||||
| 27 | 323062 | 1.65 | 2.00 | |
| Demper Houder | ||||
| 28 | 326302 | 7.95 | 9.62 | |
| Demperring | ||||
| 29 | 326303 | 3.30 | 3.99 | |
| Ring | ||||
| 30 | 326300 | 27.78 | 33.61 | |
| Slagstuk | ||||
| 31 | 325660 | 12.75 | 15.43 | |
| O-ring (i.d.19.2) | ||||
| 32 | 319577 | 3.30 | 3.99 | |
| Geleider Bus (b) | ||||
| 33 | 325656 | 3.30 | 3.99 | |
| Geleider Bus (a) | ||||
| 34 | 325655 | 14.30 | 17.30 | |
| Koppelings Veer | ||||
| 35 | 325664 | 7.05 | 8.53 | |
| Cylinder | ||||
| 36 | 325654 | 116.74 | 141.25 | |
| Ring (c) | ||||
| 37 | 325661 | 4.80 | 5.81 | |
| Borgveer | ||||
| 38 | 325662 | 7.05 | 8.53 | |
| Borgbus | ||||
| 39 | 325663 | 18.15 | 21.96 | |
| Slipkoppeling | ||||
| 40 | 325665 | 58.44 | 70.71 | |
| Tandwiel | ||||
| 41 | 325666 | 58.44 | 70.71 | |
| Zuigerpin | ||||
| 43 | 319581 | 1.65 | 2.00 | |
| Zuiger | ||||
| 44 | 319580 | 3.30 | 3.99 | |
| Drijfstang | ||||
| 45 | 319585 | 3.30 | 3.99 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 46 | 313078 | |||
| Beugel Voor Zijhandgreep | ||||
| 47 | 325672 | 14.30 | 17.30 | |
| Stopperstang | ||||
| 48 | 320973 | 4.80 | 5.81 | |
| Bout Voor Zijhandgreep | ||||
| 49 | 313080 | 11.85 | 14.34 | |
| Imbusbout Hd M5x12 | ||||
| 50 | 998471 | 1.05 | 1.27 | |
| Onderdeksel | ||||
| 51 | 325677 | 9.00 | 10.89 | |
| Seal Lock Hd. Inbusbout 6x45 | ||||
| 54 | 986940 | 1.05 | 1.27 | |
| Seal Lock Hd. Inbusbout M4x12 | ||||
| 56 | 983162 | 1.05 | 1.27 | |
| Omschakelknop (oud 321309) | ||||
| 57A | 331545 | 3.75 | 4.54 | |
| Pin D2 X 10 | ||||
| 58 | 321312 | 1.65 | 2.00 | |
| Handel Houder | ||||
| 59 | 325671 | 3.30 | 3.99 | |
| Veerring D40 | ||||
| 60 | 948391 | 1.65 | 2.00 | |
| Overbrengings Schacht | ||||
| 61 | 325670 | 22.55 | 27.29 | |
| O-ring | ||||
| 62 | 980948 | 1.05 | 1.27 | |
| Veer | ||||
| 63 | 321310 | 1.65 | 2.00 | |
| Spindelblokkeeringsknop | ||||
| 64 | 321311 | 1.65 | 2.00 | |
| Kogellager 6001dducmps2s (oud 980925) | ||||
| 65 | 6001DD | 6.45 | 7.80 | |
| Sluitring | ||||
| 66 | 971736 | 1.05 | 1.27 | |
| ANKER 220-230 VOLT | ||||
| 67 | 360768E | 107.94 | 130.60 | |
| Ring (a) | ||||
| 68 | 982631 | 1.04 | 1.26 | |
| Kogellager 608vvmc2eps2l | ||||
| 69 | 608VVM | 5.70 | 6.90 | |
| Luchtgeleider | ||||
| 70 | 323083 | 3.30 | 3.99 | |
| Inbus Hd Tapschroef D5x50 | ||||
| 71 | 953121 | 1.04 | 1.26 | |
| Veld 220-230 Volt | ||||
| 72 | 340672E | 99.14 | 119.96 | |
| Contactpunt Koolborstelhouder | ||||
| 73 | 930703 | 2.40 | 2.90 | |
| Buis | ||||
| 74 | 321322 | 1.65 | 2.00 | |
| Olie Keerring | ||||
| 75 | 981851 | 2.55 | 3.09 | |
| Konisch Rondsel | ||||
| 76 | 325647 | 26.95 | 32.61 | |
| Ring | ||||
| 77 | 325648 | 1.65 | 2.00 | |
| Kogellager 6001dducmps2s (oud 980925) | ||||
| 78 | 6001DD | 6.45 | 7.80 | |
| Ring | ||||
| 79 | 992503 | 1.04 | 1.26 | |
| Tweede Tandwiel | ||||
| 80 | 325649 | 28.60 | 34.61 | |
| Stop Ring | ||||
| 81 | 971087 | 1.04 | 1.26 | |
| Stalen Kogel D3.97 ( 10 Stuks ) | ||||
| 82 | 959155 | 1.04 | 1.26 | |
| Koppelingplaat | ||||
| 83 | 992916 | 2.10 | 2.54 | |
| Veerplaat | ||||
| 84 | 992926 | 1.05 | 1.27 | |
| Veer | ||||
| 85 | 980877 | 1.05 | 1.27 | |
| Sluitring | ||||
| 86 | 325650 | 4.80 | 5.81 | |
| Kogellager 608vvmc2eps2l | ||||
| 87 | 608VVM | 5.70 | 6.90 | |
| Stopring | ||||
| 88 | 940079 | 1.04 | 1.26 | |
| Slipkoppeling Kompleet | ||||
| 89 | 325646 | 84.56 | 102.32 | |
| Voorschild Krukashuis | ||||
| 90 | 325669 | 14.70 | 17.79 | |
| O-ring (s-48) | ||||
| 91 | 980715 | 2.40 | 2.90 | |
| Krukas | ||||
| 92 | 325644 | 46.75 | 56.57 | |
| Inlegspie 3x3x8 | ||||
| 93 | 944109 | 1.70 | 2.06 | |
| Krukashuis | ||||
| 94 | 325643 | 67.10 | 81.19 | |
| Kogellager 6002dducmps2s | ||||
| 95 | 6002DD | 7.05 | 8.53 | |
| O-ring (s-32) | ||||
| 96 | 872767 | 1.65 | 2.00 | |
| Stopring D32 | ||||
| 97 | 948001 | 1.20 | 1.45 | |
| Eerste Tandwiel | ||||
| 98 | 325645 | 24.34 | 29.45 | |
| Naaldlager | ||||
| 99 | 939299 | 10.65 | 12.89 | |
| Tandwielhuis | ||||
| 100 | 325674 | 32.18 | 38.93 | |
| Handgreep (a+b) | ||||
| 101 | 325680 | 35.06 | 42.43 | |
| Schroef M5x16 | ||||
| 102 | 994192 | 1.04 | 1.26 | |
| Tapschroef D5x20 Zwart | ||||
| 103 | 302089 | 1.05 | 1.27 | |
| Tapschroef D4x25 Zwart | ||||
| 104 | 307028 | 1.05 | 1.27 | |
| Behuizing | ||||
| 106 | 325673 | 55.41 | 67.05 | |
| Koolborsteldop | ||||
| 107 | 945161 | 1.20 | 1.45 | |
| Zelfuitschakelende Koolborstels (2 Stuks) (oud 981 | ||||
| 108 | 999073 | 14.40 | 17.42 | |
| Koolborstelhouder | ||||
| 109 | 958900 | 6.45 | 7.80 | |
| Inbusstelschroef M5x8 | ||||
| 110 | 938477 | 1.05 | 1.27 | |
| LAGERBUS (B) | ||||
| 111 | 310111 | 8.40 | 10.16 | |
| Afdekrooster | ||||
| 112 | 323085 | 16.09 | 19.47 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 113 | 307811 | |||
| Condensatorhouder | ||||
| 114 | 317492 | 1.65 | 2.00 | |
| Schakelaar | ||||
| 115 | 325675 | 24.34 | 29.45 | |
| Bedrading | ||||
| 116 | 994190 | 1.05 | 1.27 | |
| Condensator (oud 930030/991313) | ||||
| 117 | 994273 | 4.29 | 5.19 | |
| Condensatorhouder | ||||
| 118 | 317492 | 1.65 | 2.00 | |
| Lasdop 50091 (10 Stuks) | ||||
| 119 | 959140 | 3.30 | 3.99 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 120 | 984750 | |||
| Snoerklem | ||||
| 121 | 960266 | 1.04 | 1.26 | |
| Snoertule D8.8 | ||||
| 122 | 380090 | 1.04 | 1.26 | |
| Snoertule D10.1 | ||||
| 122 | 938051 | 1.04 | 1.26 | |
| AANSLUITSNOER 230 VOLT VOOR ENGELAND | ||||
| 123 | 500446Z | 40.84 | 49.41 | |
| Cord 5m 2 X 1,0 W/plug 13a/250v For Gbr | ||||
| 123 | 500440Z | 20.49 | 24.79 | |
| Snoer 5m 2 X1.0 Ho7rn-f (zonder Stekker) | ||||
| 123 | 500454Z | 15.54 | 18.80 | |
| Snoer 2,5m 2 X 1.0 H05vv-f (oud 500395z) | ||||
| 123 | 500447Z | 6.60 | 7.99 | |
| Vilt Pakking | ||||
| 124 | 326651 | 1.65 | 2.00 | |
| O-ring (c) | ||||
| 125 | 323058 | 3.30 | 3.99 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 501 | 325679 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 502 | 971787 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 503 | 318085 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 601 | 303046 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 602 | 303044 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 603 | 303045 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 604 | 303334 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 605 | 302976 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 606 | 930515 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 607 | 302975 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 608 | 303621 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 609 | 302974 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 610 | 302979 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 611 | 302978 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 612 | 303622 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 613 | 302977 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 614 | 303617 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 615 | 303618 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 616 | 303619 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 617 | 303620 | |||
| Linkse Schroef M6x22 | ||||
| 618 | 981122 | 1.35 | 1.63 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 619 | 303627 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 620 | 303625 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 621 | 303626 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 622 | 303624 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 623 | 321825 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 624 | 303623 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 625 | 321814 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 626 | 995344 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 627 | 321813 | |||
| Vet (pot 500 Gram) | ||||
| 628 | 980927 | 73.01 | 88.35 | |
| Vet (tube 30 Gram) | ||||
| 629 | 981840 | 8.40 | 10.16 | |
| Vet Tube 70 Gram | ||||
| 630 | 308471 | 12.75 | 15.43 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 631 | 971511Z | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 632 | 971512Z | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 633 | 944477 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 634 | 982684 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 635 | 982685 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 636 | 315921 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 637 | 982672 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 638 | 982673 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 639 | 982674 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 640 | 982686 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 641 | 982675 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 642 | 982687 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 643 | 982676 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 644 | 982688 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 645 | 982677 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 646 | 982689 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 647 | 982678 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 648 | 982690 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 649 | 982679 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 650 | 982691 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 651 | 982680 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 652 | 982692 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 653 | 982681 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 654 | 982693 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 655 | 971794 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 656 | 971795 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 657 | 971796 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 658 | 971797 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 659 | 971798 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 660 | 971799 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 661 | 971800 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 662 | 971801 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 663 | 971802 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 664 | 971803 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 665 | 944460 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 666 | 944461 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 667 | 993038 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 669 | 944500 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 671 | 944464 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 672 | 320859 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 673 | 303571 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 674 | 303575 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 675 | 303578 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 676 | 303576 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 677 | 303581 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 678 | 303582 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 679 | 303584 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 680 | 303585 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 681 | 303586 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 682 | 303591 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 683 | 303606 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 684 | 303593 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 685 | 303595 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 686 | 303598 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 687 | 303599 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 688 | 303611 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 689 | 303601 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 690 | 303613 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 691 | 303614 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 692 | 303615 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 693 | 303616 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 694 | 319988 | |||
