Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki DH36DPD'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Hikoki DH36DPD

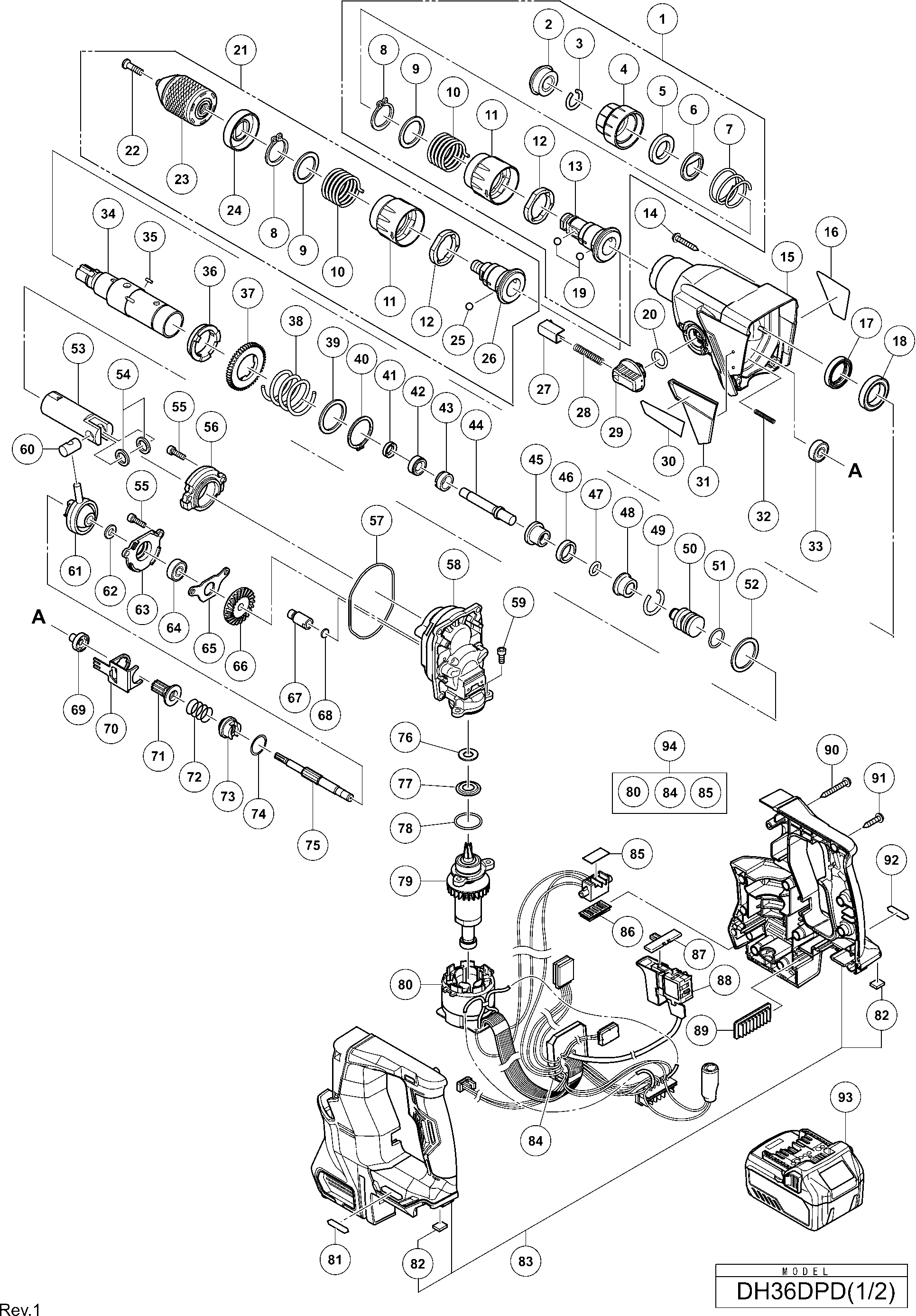

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Hikoki DH36DPD

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

BOORHOUDERSET
1 371327 33.83 40.93

Geen informatie beschikbaar, niet bestelbaar
2 306345

Borgring
3 306340 1.35 1.63

Grip
4 324527 3.30 3.99

BALHOUDER (FW)
5 371326 10.20 12.34

Borgplaat (oud 322811)
6 324526 3.30 3.99

Veer
7 322812 1.65 2.00

Veerring
8 965469 1.05 1.27

Ring (b)
9 326520 6.45 7.80

Veer
10 326519 7.65 9.26

Grip
11 326387 4.80 5.81

Borg Ring
12 326801 32.18 38.93

Bitadapter
13 336849 18.43 22.29

Tapping Screw D5 (w/flange)
14 370307 1.04 1.26

Gear Cover Ass'y
15 370306 27.50 33.28

OLIE KEERRING
17 335259 2.85 3.45

Kogellager 6805dd
18 335260 3.30 3.99

Stalen Kogel D7.0 (10 Stuks)
19 335300 1.04 1.26

O-ring (s-18)
20 878885 1.05 1.27

Chuck Holder Ass'y
21 370305 51.84 62.72

SPECIALE SCHROEF M6 (LINKSE DRAAD)
22 330094 1.05 1.27

Geen informatie beschikbaar, niet bestelbaar
23 335451

Afsluitring
24 326527 3.30 3.99

Stalen Kogel D7.0 (10 Stuks)
25 335300 1.04 1.26

As Voor Boorhouder
26 336850 17.19 20.80

Drukknop
27 322789 4.80 5.81

Druk Veer
28 317223 1.65 2.00

Omschakelknop
29 334011 2.10 2.54

Hitachi Plate
31 370308 2.40 2.90

Veer (e)
32 335800 1.04 1.26

Kogellager 608vvmc2eps2l
33 608VVM 5.70 6.90

Cilinder
34 336845 40.56 49.08

PIN D2.5
35 335264 1.04 1.26

Cilinderkoppeling
36 335263 12.45 15.06

Tweede Tandwiel
37 335265 6.15 7.44

Veer (a)
38 335266 1.50 1.82

Ring
39 301679 1.20 1.45

C-type Retaining Ring
40 948310 1.35 1.63

OLIE KEERRING (A)
41 335262 1.80 2.18

Hammerhouder (c)
42 336847 5.85 7.08

Sleeve (fw)
43 335795 4.20 5.08

Tweede Hamer
44 336846 5.25 6.35

Hammer Houder (a)
45 335267 3.00 3.63

Demperring (A)
46 322805 1.65 2.00

O-RING (C)
47 322808 1.65 2.00

Demperhouder
48 324524 6.45 7.80

Stopring
49 322807 1.65 2.00

SLAGSTUK
50 372815 4.65 5.63

O-RING
51 372816 3.00 3.63

Ring
52 301679 1.20 1.45

ZUIGER
53 372817 9.90 11.98

Piston Washer
54 335794 1.20 1.45

Seal Lock Hd. Inbusbout M5x16 (oud 984509)
55 990079 1.05 1.27

Afdekkap
56 370309 5.55 6.72

O-ring
57 370310 5.85 7.08

Afdekkap (a)
58 370311 18.70 22.63

Seal Lock Hd. Inbusbout M5x10
59 877839 1.05 1.27

Piston Pin
60 335793 3.15 3.81

Reciprocating Lager
61 335249 13.65 16.52

Kogellager Ring
62 335250 1.04 1.26

Bearing Holder (b)
63 370312 16.50 19.96

Kogellager 608vvmc2eps2l
64 608VVM 5.70 6.90

Lagerdeksel (a)
65 370313 1.65 2.00

Tandwiel (a)
66 370314 21.73 26.29

Air Cap
67 334008 1.20 1.45

Vilt Pakking
68 324543 1.65 2.00

Tandwielhuls
69 335275 3.00 3.63

Bearing Cover
70 335276 11.10 13.43

Tweede Tandwiel
71 335278 7.20 8.71

Koppelings Veer
72 323182 1.65 2.00

Clutch
73 335254 3.90 4.72

Ring
74 331315 1.05 1.27

Tweede As
75 335277 6.60 7.99

Vilt pakking
76 370315 1.04 1.26

Pakking ring
77 370316 1.04 1.26

O-RING (S-26)
78 872470 1.65 2.00

ROTOR (B)
79 361072 79.06 95.67

STATOR
80 340981 10.20 12.34

Demper (a)
82 370321 1.04 1.26

BEHUIZING (A+B)
83 372718 26.26 31.78

Geen informatie beschikbaar, niet bestelbaar
84 372868

Rubber Cushion
85 370327 2.10 2.54

Terminal Rubber Base
86 370545 1.04 1.26

Drukknop (b)
87 324225 1.05 1.27

Schakelaar
88 370322 24.75 29.95

Buttery Rubber (b)
89 370328 1.95 2.36

Schroef D4x40
90 306664 1.05 1.27

Tapschroef D4x20 Met Ring Zwart (oud 305095)
91 301653 1.04 1.26

Geen informatie beschikbaar, niet bestelbaar
93 372120

WIRING ASS'Y
94 372867 146.30 177.02

Sproeikoppakking
101 370494 1.65 2.00

Nozzle
102 370495 1.50 1.82

Borsteldop
103 370496 21.18 25.62

Borgmoer D35
104 370497 1.04 1.26

Slide Pipe
105 370824 37.26 45.09

Geen informatie beschikbaar, niet bestelbaar
106 307811

Houder voor Vergrendelings
108 370511 1.65 2.00

Veer (e)
109 370821 3.90 4.72

Vergrendeling (a)
110 370512 1.95 2.36

Tikkende Schroef D2.6
111 370500 1.04 1.26

Regelaar
112 370501 1.04 1.26

Veer (a)
113 370502 1.04 1.26

Button (a)
114 370838 1.65 2.00

Behuizing Set
115 370508 36.99 44.75

Afstellingsrail
116 370504 1.65 2.00

Fan Cover
117 370514 1.50 1.82

Motorventilator set
118 370515 27.50 33.28

Rubber Bushing (a)
119 337801 1.04 1.26

Rubber Bushing (b)
120 337802 1.04 1.26

Ondersteuning (d)
121 339343 1.20 1.45

Controller
122 370517 56.79 68.71

Knop (b)
123 370509 1.04 1.26

Stopper
124 370510 1.04 1.26

Dust Box Ass'y
126 370518 30.11 36.44

Dust Box
127 370822 12.00 14.52

Filter
128 370520 18.15 21.96

Verpakking (c)
129 370519 1.04 1.26

Filter Deksel
130 370521 2.40 2.90

Packing (b)
131 370522 1.04 1.26

Geen informatie beschikbaar, niet bestelbaar
502 303709

Zijhandgreep
503 335273 8.85 10.71

Geen informatie beschikbaar, niet bestelbaar
504 373136

Beschermkapje Voor Batterij
505 329897 1.80 2.18

Terminal Cover (a)
506 371715 1.04 1.26

Geen informatie beschikbaar, niet bestelbaar
601 303332

Geen informatie beschikbaar, niet bestelbaar
602 303334

Geen informatie beschikbaar, niet bestelbaar
603 303335

Geen informatie beschikbaar, niet bestelbaar
604 321825

Geen informatie beschikbaar, niet bestelbaar
605 303623

Geen informatie beschikbaar, niet bestelbaar
606 321814

Linksschroef M6x20
607 331966 6.75 8.17

Geen informatie beschikbaar, niet bestelbaar
608 987576

Geen informatie beschikbaar, niet bestelbaar
609 321813

Geen informatie beschikbaar, niet bestelbaar
610 971787

Geen informatie beschikbaar, niet bestelbaar
611 931844

Geen informatie beschikbaar, niet bestelbaar
612 971511Z

Geen informatie beschikbaar, niet bestelbaar
613 971512Z

Geen informatie beschikbaar, niet bestelbaar
614 306885

Socket Adaptor (b)
615 306910 4.50 5.44

Vet Tube 60 Gram
616 335782 13.50 16.34

Vet (500 Gram) Boorhamers
617 335781 67.24 81.36

Geen informatie beschikbaar, niet bestelbaar
618 402934
