Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki DH36DSA'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

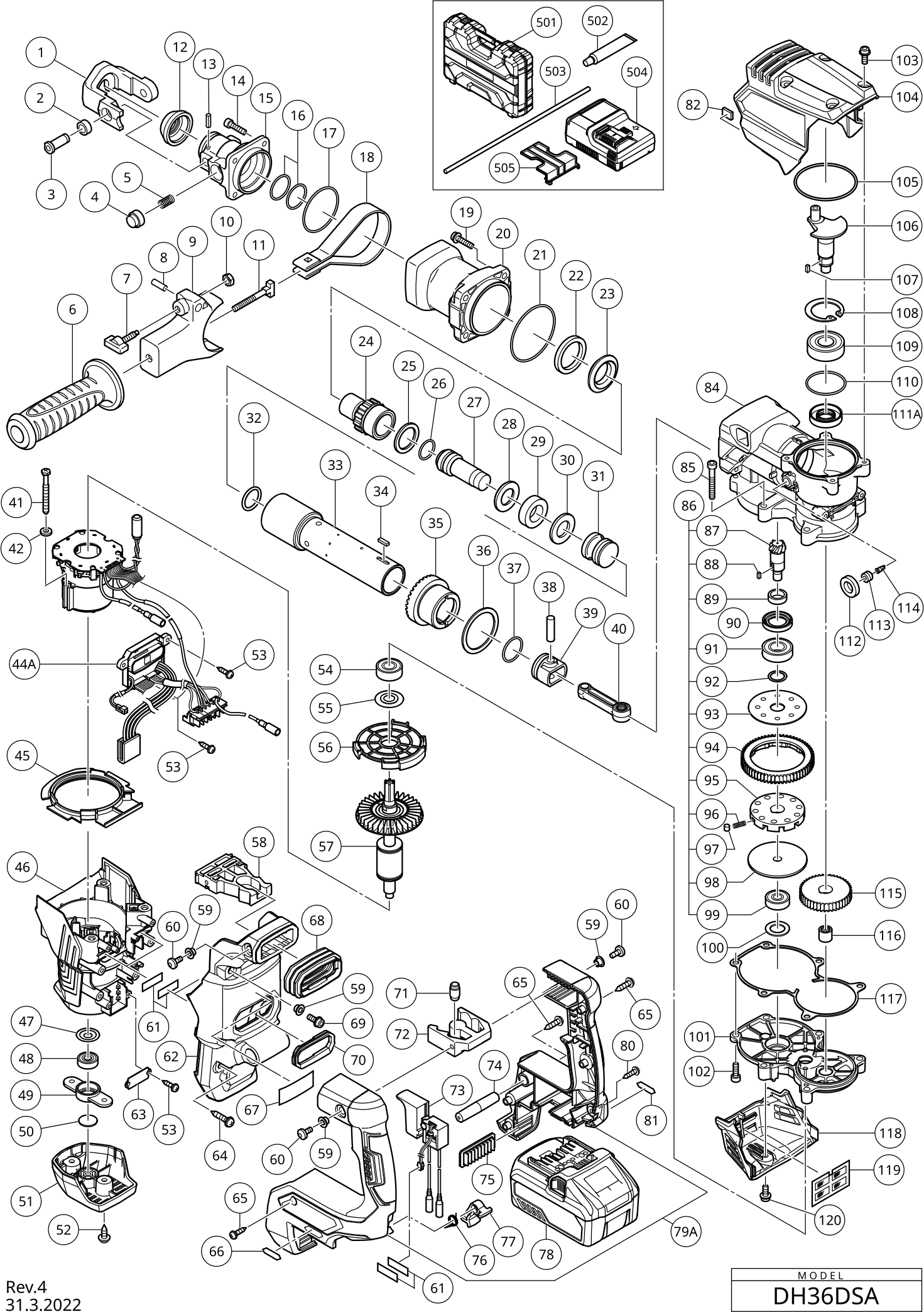

Tekeningen van de Hikoki DH36DSA
Onderdelen lijst van de Hikoki DH36DSA
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 1 | 373407 | |||
| RUBBERTJE (B) | ||||
| 2 | 990134 | 2.40 | 2.90 | |
| Niet meer leverbaar, geen vervanging | ||||
| 3 | 331242 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 4 | 331240 | |||
| VEER | ||||
| 5 | 331239 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 6 | 330209 | |||
| WING BOLT | ||||
| 7 | 337577 | 1.04 | 1.26 | |
| ROL PIN D2X8 (10 STUKS) | ||||
| 8 | 949859 | 1.20 | 1.45 | |
| MOUNT | ||||
| 9 | 371135 | 3.75 | 4.54 | |
| MOER M6 (10ST) | ||||
| 10 | 949556 | 1.05 | 1.27 | |
| BOUT VOOR ZIJHANDGREEP | ||||
| 11 | 331247 | 4.20 | 5.08 | |
| Niet meer leverbaar, geen vervanging | ||||
| 12 | 331243 | |||
| ROL PIN D4X20 | ||||
| 13 | 991697 | 1.05 | 1.27 | |
| PAKKINGBOUT M6X25 | ||||
| 14 | 981942 | 1.65 | 2.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 15 | 371898 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 16 | 329061 | |||
| O-RING | ||||
| 17 | 331244 | 1.05 | 1.27 | |
| BAND | ||||
| 18 | 331246 | 3.15 | 3.81 | |
| INBUSBOUT M6X25 | ||||
| 19 | 991712 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 20 | 371190 | |||
| O-RING (1AS-60) | ||||
| 21 | 956996 | 3.00 | 3.63 | |
| DEMPERRING | ||||
| 22 | 321843 | 4.80 | 5.81 | |
| DRIVER HOLDER | ||||
| 23 | 331236 | 5.10 | 6.17 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 24 | 371188 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 25 | 371900 | |||
| O-RING (C) | ||||
| 26 | 313396 | 4.80 | 5.81 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 27 | 371183 | |||
| DAMPER WASHER | ||||
| 28 | 371163 | 2.85 | 3.45 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 29 | 371901 | |||
| DAMPER HOLDER | ||||
| 30 | 371164 | 1.65 | 2.00 | |
| STRIKER | ||||
| 31 | 371165 | 3.60 | 4.36 | |
| O-RING | ||||
| 32 | 986104 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 33 | 371181 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 34 | 371185 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 35 | 371186 | |||
| BORGRING | ||||
| 36 | 331234 | 1.05 | 1.27 | |
| O-RING | ||||
| 37 | 986104 | 1.05 | 1.27 | |
| PISTON PIN | ||||
| 38 | 331221 | 1.05 | 1.27 | |
| ZUIGER | ||||
| 39 | 326369 | 3.30 | 3.99 | |
| Niet meer leverbaar, geen vervanging | ||||
| 40 | 371175 | |||
| SCHROEF D4X45 | ||||
| 41 | 981824 | 1.05 | 1.27 | |
| BOLT WASHER M4 (BLACK) | ||||
| 42 | 323210 | 1.05 | 1.27 | |
| STATOR FET PCB | ||||
| 44A | 341000 | 129.53 | 156.73 | |
| FAN GUIDE (A) | ||||
| 45 | 373075 | 1.20 | 1.45 | |
| BEHUIZING | ||||
| 46 | 373077 | 17.05 | 20.63 | |
| RING (A) | ||||
| 47 | 982631 | 1.04 | 1.26 | |
| KOGELLAGER 608VVMC2EPS2L | ||||
| 48 | 608VVM | 5.70 | 6.90 | |
| LAGERHOUDER | ||||
| 49 | 331254 | 2.10 | 2.54 | |
| STOFAFDICHTING | ||||
| 50 | 331547 | 1.88 | 2.27 | |
| TAIL COVER | ||||
| 51 | 373090 | 2.85 | 3.45 | |
| TAPSCHROEF D5X20 MET RING ZWART | ||||
| 52 | 302089 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 53 | 307811 | |||
| KOGELLAGER 6201DDUCMAV2S | ||||
| 54 | 6201DD | 6.30 | 7.62 | |
| AFDICHTRING (B) | ||||
| 55 | 325003 | 1.05 | 1.27 | |
| FAN GUIDE (B) | ||||
| 56 | 373076 | 1.20 | 1.45 | |
| ROTOR | ||||
| 57 | 361085 | 101.89 | 123.28 | |
| JOINT | ||||
| 58 | 373093 | 3.75 | 4.54 | |
| AFSTANDSBUS | ||||
| 59 | 991711 | 1.05 | 1.27 | |
| SEAL LOCK BUTTON BOLT M5 | ||||
| 60 | 373092 | 1.04 | 1.26 | |
| PROTECTION SHEET | ||||
| 61 | 373411 | 1.04 | 1.26 | |
| BACK COVER | ||||
| 62 | 373409 | 8.25 | 9.98 | |
| PLATE | ||||
| 63 | 373091 | 1.04 | 1.26 | |
| TAPSCHROEF D5X20 MET RING ZWART | ||||
| 64 | 302089 | 1.05 | 1.27 | |
| TAPSCHROEF D4X25 MET RING ZWART | ||||
| 65 | 307028 | 1.05 | 1.27 | |
| MV LABEL (A) | ||||
| 66 | 373913 | 1.04 | 1.26 | |
| BELLOWS | ||||
| 68 | 373094 | 2.70 | 3.27 | |
| SCHROEF M5X16 | ||||
| 69 | 994192 | 1.04 | 1.26 | |
| PANEL RUBBER | ||||
| 70 | 373095 | 1.04 | 1.26 | |
| DEMPINGRUBBER | ||||
| 71 | 310124 | 4.20 | 5.08 | |
| HOUDER | ||||
| 72 | 310123 | 11.85 | 14.34 | |
| SWITCH SET | ||||
| 73 | 373096 | 29.98 | 36.27 | |
| HANDLE SHAFT | ||||
| 74 | 338175 | 1.04 | 1.26 | |
| BATTERY RUBBER (B) | ||||
| 75 | 373410 | 1.20 | 1.45 | |
| LEVER SPRING (B) | ||||
| 76 | 373097 | 2.10 | 2.54 | |
| STOP LEVER | ||||
| 77 | 373098 | 1.04 | 1.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 79A | 376791 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 80 | 307811 | |||
| MV LABEL (B) | ||||
| 81 | 373914 | 1.04 | 1.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 82 | 373412 | |||
| CRANK CASE ASS'Y | ||||
| 84 | 371173 | 24.75 | 29.95 | |
| SEAL LOCK HD. INBUSBOUT 6X45 | ||||
| 85 | 986940 | 1.05 | 1.27 | |
| SLIPKOPPELING KOMPLEET | ||||
| 86 | 371176 | 42.08 | 50.91 | |
| KONISCH RONDSEL | ||||
| 87 | 331211 | 12.45 | 15.06 | |
| INLEGSPIE 3X3X8 | ||||
| 88 | 944109 | 1.70 | 2.06 | |
| RING | ||||
| 89 | 321279 | 8.40 | 10.16 | |
| OLIE KEERRING | ||||
| 90 | 313050 | 3.90 | 4.72 | |
| KOGELLAGER 6002DDUCMPS2L | ||||
| 91 | 6002DD | 7.05 | 8.53 | |
| RING | ||||
| 92 | 331213 | 1.05 | 1.27 | |
| RING (A) | ||||
| 93 | 331214 | 1.05 | 1.27 | |
| TWEEDE TANDWIEL | ||||
| 94 | 331215 | 19.11 | 23.13 | |
| TANDWIEL HOUDER | ||||
| 95 | 321281 | 17.88 | 21.63 | |
| VEER | ||||
| 96 | 321282 | 1.65 | 2.00 | |
| NAALDROLLER (OUD 320343) | ||||
| 97 | 331217 | 1.05 | 1.27 | |
| AFSTANDSRING | ||||
| 98 | 331219 | 11.40 | 13.79 | |
| KOGELLAGER 629VVMC2EPS2L | ||||
| 99 | 629VVM | 5.85 | 7.08 | |
| LAGERRING | ||||
| 100 | 331220 | 1.05 | 1.27 | |
| GEAR COVER | ||||
| 101 | 371124 | 13.20 | 15.97 | |
| SEAL LOCK HD. INBUSBOUT M6X20 (OUD 992803) | ||||
| 102 | 992803 | 1.05 | 1.27 | |
| HEX.SOCKET HD.BOLT M5 (W/FLANGE) NEW | ||||
| 103 | 371170 | 1.04 | 1.26 | |
| CRANK COVER | ||||
| 104 | 373413 | 6.60 | 7.99 | |
| Niet meer leverbaar, geen vervanging | ||||
| 105 | 877315 | |||
| CRANK SHAFT | ||||
| 106 | 371136 | 13.80 | 16.70 | |
| INLEGSPIE 3X3X8 | ||||
| 107 | 944109 | 1.70 | 2.06 | |
| VEERRING D40 | ||||
| 108 | 948391 | 1.65 | 2.00 | |
| KOGELLAGER 6203DDUCMAV2S | ||||
| 109 | 6203DD | 7.65 | 9.26 | |
| O-RING (S-40) | ||||
| 110 | 996363 | 1.65 | 2.00 | |
| OIL SEAL (B) (OLD 321274) | ||||
| 111A | 373199 | 1.00 | 1.21 | |
| FELT PACKING (A) | ||||
| 112 | 371178 | 1.04 | 1.26 | |
| CAP SCREW | ||||
| 113 | 371179 | 17.46 | 21.13 | |
| VALVE | ||||
| 114 | 995396 | 1.80 | 2.18 | |
| FIRST GEAR | ||||
| 115 | 371162 | 7.05 | 8.53 | |
| NAALLAGER | ||||
| 116 | 371169 | 1.20 | 1.45 | |
| SEAL PACKING | ||||
| 117 | 371143 | 1.95 | 2.36 | |
| HOOD | ||||
| 118 | 371132 | 1.95 | 2.36 | |
| FILTER (C) | ||||
| 119 | 373414 | 1.50 | 1.82 | |
| IMBUSBOUT HD M5X12 | ||||
| 120 | 998471 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 501 | 373368 | |||
| VET (TUBE 30 GRAM) | ||||
| 502 | 981840 | 8.40 | 10.16 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 503 | 971786 | |||
| BESCHERMKAPJE VOOR BATTERIJ | ||||
| 505 | 329897 | 1.80 | 2.18 | |
