Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki DH50MB'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

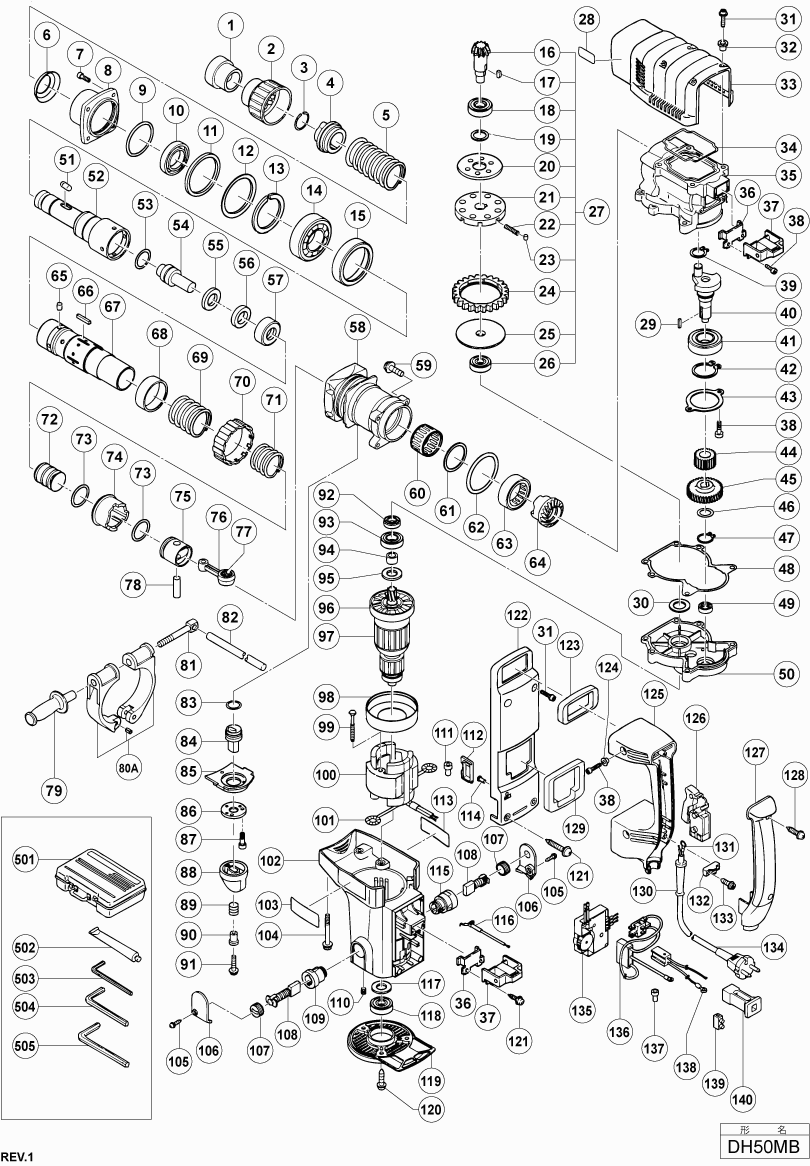

Tekeningen van de Hikoki DH50MB
Onderdelen lijst van de Hikoki DH50MB
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Stofvoorkap | ||||
| 1 | 313415 | 3.60 | 4.36 | |
| Niet meer leverbaar | ||||
| 2 | 318608 | |||
| Borgring | ||||
| 3 | 318590 | 1.65 | 2.00 | |
| Niet meer leverbaar | ||||
| 4 | 313413 | |||
| VEERRING | ||||
| 5 | 313419 | 3.00 | 3.63 | |
| Veerhouder | ||||
| 6 | 318589 | 4.80 | 5.81 | |
| Nylock Zeskant Hd Bout M8x25 | ||||
| 7 | 880810 | 1.05 | 1.27 | |
| Voorhuis | ||||
| 8 | 318587 | 22.83 | 27.62 | |
| O-ring (s-70) | ||||
| 9 | 878863 | 2.40 | 2.90 | |
| Olie Keerring | ||||
| 10 | 318588 | 6.45 | 7.80 | |
| Kunststofring | ||||
| 11 | 318586 | 6.45 | 7.80 | |
| Urethane Ring Houder | ||||
| 12 | 318585 | 3.30 | 3.99 | |
| Borgring D40 | ||||
| 13 | 318582 | 5.10 | 6.17 | |
| Kogellager 6008cm | ||||
| 14 | 6008CM | 13.80 | 16.70 | |
| Lagerbus | ||||
| 15 | 318581 | 25.30 | 30.61 | |
| Konisch Rondsel | ||||
| 16 | 318551 | 32.18 | 38.93 | |
| Inlegspie 3x3x8 | ||||
| 17 | 944109 | 1.70 | 2.06 | |
| Kogellager 6202dducmps2s (oud 956937) | ||||
| 18 | 6202DD | 6.75 | 8.17 | |
| Ring | ||||
| 19 | 313058 | 1.05 | 1.27 | |
| Ring (a) | ||||
| 20 | 318552 | 6.45 | 7.80 | |
| Tandwielhouder | ||||
| 21 | 318554 | 10.20 | 12.34 | |
| Veer (c) | ||||
| 22 | 318555 | 7.95 | 9.62 | |
| Tweede Tandwiel | ||||
| 24 | 318553 | 37.95 | 45.92 | |
| Opvulring | ||||
| 25 | 318556 | 15.13 | 18.30 | |
| Kogellager 629vvmc2eps2l | ||||
| 26 | 629VVM | 5.85 | 7.08 | |
| Slipkoppeling Kompleet | ||||
| 27 | 318550 | 125.40 | 151.73 | |
| Spie | ||||
| 29 | 945072 | 1.35 | 1.63 | |
| Ring | ||||
| 30 | 944525 | 1.05 | 1.27 | |
| Nylock Bout M5x16 | ||||
| 31 | 313082 | 1.05 | 1.27 | |
| Krukashuisdeksel | ||||
| 33 | 318584 | 21.31 | 25.79 | |
| Rubber Pakking | ||||
| 34 | 313084 | 2.55 | 3.09 | |
| Krukashuis | ||||
| 35 | 318543 | 43.86 | 53.07 | |
| Plaat | ||||
| 36 | 980750 | 17.05 | 20.63 | |
| Handelrubber | ||||
| 37 | 980727 | 14.10 | 17.06 | |
| Inbusbout Hd M5x16 | ||||
| 38 | 878181 | 1.05 | 1.27 | |
| Veerring D12 (10 Stuks) | ||||
| 39 | 939542 | 1.50 | 1.82 | |
| Krukas | ||||
| 40 | 318544 | 43.86 | 53.07 | |
| Kogellager 6205dducmps2s | ||||
| 41 | 6205DD | 10.35 | 12.52 | |
| Veerring | ||||
| 42 | 965469 | 1.05 | 1.27 | |
| Lagerdeksel | ||||
| 43 | 318548 | 2.55 | 3.09 | |
| Tweede Tandwiel | ||||
| 44 | 318545 | 13.80 | 16.70 | |
| Eerste Tandwiel | ||||
| 45 | 318546 | 22.00 | 26.62 | |
| Drukring | ||||
| 46 | 318547 | 1.65 | 2.00 | |
| Ring | ||||
| 47 | 967261 | 1.05 | 1.27 | |
| Pakking | ||||
| 48 | 318549 | 2.55 | 3.09 | |
| Naaldlager | ||||
| 49 | 939299 | 10.65 | 12.89 | |
| Tandwielhuis | ||||
| 50 | 318595 | 35.06 | 42.43 | |
| Naaldrol D8x20 | ||||
| 51 | 313421 | 5.25 | 6.35 | |
| Niet meer leverbaar | ||||
| 52 | 318580 | |||
| O-ring | ||||
| 53 | 986104 | 1.05 | 1.27 | |
| Niet meer leverbaar | ||||
| 54 | 318564 | |||
| Niet meer leverbaar | ||||
| 55 | 318565 | |||
| Niet meer leverbaar | ||||
| 56 | 318566 | |||
| Niet meer leverbaar | ||||
| 57 | 318567 | |||
| Niet meer leverbaar | ||||
| 58 | 318568 | |||
| Nylock Bout M6x35 | ||||
| 59 | 318451 | 1.65 | 2.00 | |
| Niet meer leverbaar | ||||
| 60 | 318560 | |||
| Cylinder Ring | ||||
| 61 | 981973 | 3.00 | 3.63 | |
| O-ring | ||||
| 62 | 985779 | 2.40 | 2.90 | |
| Niet meer leverbaar | ||||
| 63 | 318659 | |||
| Niet meer leverbaar | ||||
| 64 | 318559 | |||
| Naaldpin D6x6 | ||||
| 65 | 313057 | 4.20 | 5.08 | |
| Inlegspie 3x3x20 | ||||
| 66 | 971750 | 1.05 | 1.27 | |
| Niet meer leverbaar | ||||
| 67 | 318558 | |||
| As (a) | ||||
| 68 | 318583 | 5.10 | 6.17 | |
| Niet meer leverbaar | ||||
| 69 | 318563 | |||
| Borgbus | ||||
| 70 | 318562 | 6.45 | 7.80 | |
| Niet meer leverbaar | ||||
| 71 | 318631 | |||
| Niet meer leverbaar | ||||
| 72 | 318630 | |||
| O-ring (fpm 710) | ||||
| 73 | 318917 | 6.45 | 7.80 | |
| Niet meer leverbaar | ||||
| 74 | 318561 | |||
| Zuiger | ||||
| 75 | 985772 | 52.53 | 63.56 | |
| Drijfstang | ||||
| 76 | 318557 | 43.86 | 53.07 | |
| Naaldlager Nsk Aj50 1203 | ||||
| 77 | 980756 | 10.65 | 12.89 | |
| Pin | ||||
| 78 | 955593 | 3.00 | 3.63 | |
| Niet meer leverbaar | ||||
| 79 | 318574 | |||
| Niet meer leverbaar | ||||
| 80 | 318575 | |||
| Bout Voor Zijhandgreep | ||||
| 81 | 318576 | 9.00 | 10.89 | |
| Niet meer leverbaar | ||||
| 82 | 971786 | |||
| O-ring (p-16) | ||||
| 83 | 873095 | 1.04 | 1.26 | |
| Niet meer leverbaar | ||||
| 84 | 318577 | |||
| Niet meer leverbaar | ||||
| 85 | 318578 | |||
| Afdekplaatje | ||||
| 86 | 313411 | 2.40 | 2.90 | |
| Niet meer leverbaar | ||||
| 87 | 318579 | |||
| Niet meer leverbaar | ||||
| 88 | 313410 | |||
| Veertje | ||||
| 89 | 307605 | 1.35 | 1.63 | |
| Busje | ||||
| 90 | 313424 | 2.40 | 2.90 | |
| Nylock Bout M5x25 | ||||
| 91 | 313077 | 5.85 | 7.08 | |
| Olie Keerring | ||||
| 92 | 318596 | 6.45 | 7.80 | |
| Kogellager 6203vvcmps2s | ||||
| 93 | 6203VV | 7.80 | 9.44 | |
| Bus (b) | ||||
| 94 | 318597 | 14.03 | 16.97 | |
| Stofring | ||||
| 95 | 318594 | 1.65 | 2.00 | |
| Waaier Voor Anker | ||||
| 96 | 318918 | 7.95 | 9.62 | |
| Niet meer leverbaar | ||||
| 97 | 360520D | |||
| Niet meer leverbaar | ||||
| 97 | 360520E | |||
| Niet meer leverbaar | ||||
| 97 | 360520F | |||
| Niet meer leverbaar | ||||
| 97 | 360520U | |||
| Luchtgeleider | ||||
| 98 | 318633 | 5.85 | 7.08 | |
| Inbus Hd Tapschroef D5x50 | ||||
| 99 | 953121 | 1.04 | 1.26 | |
| Niet meer leverbaar | ||||
| 100 | 340463C | |||
| Niet meer leverbaar | ||||
| 100 | 340463D | |||
| Niet meer leverbaar | ||||
| 100 | 340463E | |||
| Niet meer leverbaar | ||||
| 100 | 340463F | |||
| Niet meer leverbaar | ||||
| 100 | 340463G | |||
| KOOLBORSTELVERBINDINGSTUK | ||||
| 101 | 958032 | 1.04 | 1.26 | |
| Niet meer leverbaar | ||||
| 102 | 318607 | |||
| Nylock Bout M6x40 | ||||
| 104 | 318570 | 6.45 | 7.80 | |
| Niet meer leverbaar | ||||
| 105 | 307811 | |||
| Koolborsteldop | ||||
| 106 | 318599 | 3.90 | 4.72 | |
| Koolborsteldop | ||||
| 107 | 940540 | 1.04 | 1.26 | |
| ZELFUITSCHAKELENDE KOOLBORSTELS (2 STUKS) | ||||
| 108 | 999077 | 14.40 | 17.42 | |
| Koolborstelhouder (oud 500301) | ||||
| 109 | 980487 | 5.68 | 6.87 | |
| Inbusstelschroef M5x8 | ||||
| 110 | 938477 | 1.05 | 1.27 | |
| Niet meer leverbaar | ||||
| 112 | 313948 | |||
| Niet meer leverbaar | ||||
| 114 | 318632 | |||
| Koolborstelhouder | ||||
| 115 | 318593 | 15.54 | 18.80 | |
| Lagersluitring | ||||
| 117 | 944954 | 1.05 | 1.27 | |
| Kogellager 6201vvcmps2s | ||||
| 118 | 6201VV | 6.45 | 7.80 | |
| Afdekrooster | ||||
| 119 | 318598 | 35.06 | 42.43 | |
| Tapschroef D5x16 (zwart) | ||||
| 120 | 303273 | 1.04 | 1.26 | |
| Schroef D5x25 Met Ring (zwart) | ||||
| 121 | 305558 | 1.04 | 1.26 | |
| Niet meer leverbaar | ||||
| 122 | 318571 | |||
| Handgreeppakking | ||||
| 123 | 318572 | 1.65 | 2.00 | |
| Afstandsbus | ||||
| 124 | 991711 | 1.05 | 1.27 | |
| Handgreep | ||||
| 125 | 318601 | 25.30 | 30.61 | |
| Schakelaar | ||||
| 126 | 313093 | 14.30 | 17.30 | |
| Handgreepdeksel | ||||
| 127 | 318602 | 24.34 | 29.45 | |
| Tapschroef D4x20 Met Ring Zwart (oud 305095) | ||||
| 128 | 301653 | 1.04 | 1.26 | |
| Handgreeppakking (b) | ||||
| 129 | 318573 | 2.55 | 3.09 | |
| Snoertule D10.7 | ||||
| 130 | 940778 | 2.10 | 2.54 | |
| Snoertule D8.2 (oud 958049z) | ||||
| 130 | 958049 | 1.04 | 1.26 | |
| Terminal M4.0 (10 Stuks) | ||||
| 131 | 930804 | 3.00 | 3.63 | |
| Aansluitklem | ||||
| 131 | 980063 | 1.04 | 1.26 | |
| Contactlip | ||||
| 131 | 992810 | 1.04 | 1.26 | |
| Snoerklem | ||||
| 132 | 960266 | 1.04 | 1.26 | |
| Cord Clip | ||||
| 132 | 981987Z | 1.05 | 1.27 | |
| Niet meer leverbaar | ||||
| 133 | 984750 | |||
| AANSLUITSNOER 230 VOLT VOOR ENGELAND | ||||
| 134 | 500446Z | 40.84 | 49.41 | |
| Cord 5m 2 X 1,5 H07rn-f (w/o Plug) | ||||
| 134 | 500460Z | 37.26 | 45.09 | |
| Niet meer leverbaar | ||||
| 135 | 318591 | |||
| Niet meer leverbaar | ||||
| 135 | 318605 | |||
| Niet meer leverbaar | ||||
| 135 | 318606 | |||
| Contact | ||||
| 136 | 313092 | 3.90 | 4.72 | |
| Lasdop 50092 (10 Pcs) | ||||
| 137 | 959141 | 3.75 | 4.54 | |
| PLUG (B) | ||||
| 138 | 318648 | 12.15 | 14.70 | |
| Kroonsteentje | ||||
| 139 | 938307 | 2.13 | 2.57 | |
| PLUG HOLDER | ||||
| 140 | 318603 | 3.30 | 3.99 | |
| Niet meer leverbaar | ||||
| 501 | 318646 | |||
| Vet (tube 30 Gram) | ||||
| 502 | 981840 | 8.40 | 10.16 | |
| Niet meer leverbaar | ||||
| 503 | 944458 | |||
| Niet meer leverbaar | ||||
| 504 | 944459 | |||
| Niet meer leverbaar | ||||
| 505 | 872422 | |||
| Niet meer leverbaar | ||||
| 601 | 317483 | |||
| Niet meer leverbaar | ||||
| 602 | 317484 | |||
| Niet meer leverbaar | ||||
| 603 | 317485 | |||
| Niet meer leverbaar | ||||
| 604 | 317486 | |||
| Niet meer leverbaar | ||||
| 605 | 317487 | |||
| Niet meer leverbaar | ||||
| 606 | 313448 | |||
| Niet meer leverbaar | ||||
| 607 | 313449 | |||
| Niet meer leverbaar | ||||
| 608 | 313450 | |||
| Niet meer leverbaar | ||||
| 609 | 313451 | |||
| Niet meer leverbaar | ||||
| 610 | 313452 | |||
| Niet meer leverbaar | ||||
| 611 | 313453 | |||
| Niet meer leverbaar | ||||
| 612 | 313454 | |||
| Niet meer leverbaar | ||||
| 613 | 313455 | |||
| Niet meer leverbaar | ||||
| 614 | 313456 | |||
| Niet meer leverbaar | ||||
| 615 | 313457 | |||
| Niet meer leverbaar | ||||
| 616 | 313458 | |||
| Niet meer leverbaar | ||||
| 617 | 313459 | |||
| Niet meer leverbaar | ||||
| 618 | 313460 | |||
| Niet meer leverbaar | ||||
| 619 | 313461 | |||
| Niet meer leverbaar | ||||
| 620 | 313462 | |||
| Niet meer leverbaar | ||||
| 621 | 313463 | |||
| Niet meer leverbaar | ||||
| 622 | 944460 | |||
| Niet meer leverbaar | ||||
| 623 | 944461 | |||
| Niet meer leverbaar | ||||
| 624 | 993038 | |||
| Niet meer leverbaar | ||||
| 625 | 944462 | |||
| Niet meer leverbaar | ||||
| 626 | 944500 | |||
| Niet meer leverbaar | ||||
| 627 | 944463 | |||
| Niet meer leverbaar | ||||
| 628 | 313464 | |||
| Niet meer leverbaar | ||||
| 629 | 944477 | |||
| Niet meer leverbaar | ||||
| 630 | 313465 | |||
| Niet meer leverbaar | ||||
| 631 | 955994 | |||
| Niet meer leverbaar | ||||
| 632 | 955995 | |||
| Niet meer leverbaar | ||||
| 633 | 955996 | |||
| Niet meer leverbaar | ||||
| 634 | 955998 | |||
| Niet meer leverbaar | ||||
| 635 | 956000 | |||
| Niet meer leverbaar | ||||
| 636 | 955154 | |||
| Niet meer leverbaar | ||||
| 637 | 959706 | |||
| Niet meer leverbaar | ||||
| 638 | 955155 | |||
| Niet meer leverbaar | ||||
| 639 | 959707 | |||
| Niet meer leverbaar | ||||
| 640 | 956002 | |||
| Niet meer leverbaar | ||||
| 641 | 959708 | |||
| Niet meer leverbaar | ||||
| 642 | 959709 | |||
| Niet meer leverbaar | ||||
| 643 | 955157 | |||
| Niet meer leverbaar | ||||
| 644 | 956004 | |||
| Niet meer leverbaar | ||||
| 645 | 959710 | |||
| Niet meer leverbaar | ||||
| 646 | 955159 | |||
| Niet meer leverbaar | ||||
| 647 | 956006 | |||
| Niet meer leverbaar | ||||
| 648 | 956728 | |||
| Niet meer leverbaar | ||||
| 649 | 318531 | |||
| Niet meer leverbaar | ||||
| 650 | 318532 | |||
| Niet meer leverbaar | ||||
| 651 | 955997 | |||
| Niet meer leverbaar | ||||
| 652 | 955999 | |||
| Niet meer leverbaar | ||||
| 653 | 956001 | |||
| Niet meer leverbaar | ||||
| 654 | 955166 | |||
| Niet meer leverbaar | ||||
| 655 | 950475 | |||
| Niet meer leverbaar | ||||
| 656 | 955167 | |||
| Niet meer leverbaar | ||||
| 657 | 950476 | |||
| Niet meer leverbaar | ||||
| 658 | 956003 | |||
| Niet meer leverbaar | ||||
| 659 | 950477 | |||
| Niet meer leverbaar | ||||
| 660 | 950478 | |||
| Niet meer leverbaar | ||||
| 661 | 955168 | |||
| Niet meer leverbaar | ||||
| 662 | 956005 | |||
| Niet meer leverbaar | ||||
| 663 | 950479 | |||
| Niet meer leverbaar | ||||
| 664 | 955169 | |||
| Niet meer leverbaar | ||||
| 665 | 956007 | |||
| Niet meer leverbaar | ||||
| 666 | 956743 | |||
| Niet meer leverbaar | ||||
| 667 | 318530 | |||
| Niet meer leverbaar | ||||
| 668 | 956009 | |||
| Niet meer leverbaar | ||||
| 669 | 955165 | |||
| Niet meer leverbaar | ||||
| 670 | 313466 | |||
| Niet meer leverbaar | ||||
| 671 | 313467 | |||
| Niet meer leverbaar | ||||
| 672 | 321813 | |||
| Niet meer leverbaar | ||||
| 673 | 930515 | |||
| Niet meer leverbaar | ||||
| 674 | 313468 | |||
| Niet meer leverbaar | ||||
| 675 | 313469 | |||
| Niet meer leverbaar | ||||
| 676 | 313470 | |||
| Niet meer leverbaar | ||||
| 677 | 313471 | |||
| Niet meer leverbaar | ||||
| 678 | 313472 | |||
| Niet meer leverbaar | ||||
| 679 | 313473 | |||
| Niet meer leverbaar | ||||
| 680 | 313474 | |||
| Niet meer leverbaar | ||||
| 681 | 313475 | |||
| Niet meer leverbaar | ||||
| 682 | 313476 | |||
| Niet meer leverbaar | ||||
| 683 | 313477 | |||
| Niet meer leverbaar | ||||
| 684 | 313478 | |||
| Niet meer leverbaar | ||||
| 685 | 313479 | |||
| Niet meer leverbaar | ||||
| 687 | 318085 | |||
| Vet Tube 70 Gram | ||||
| 688 | 308471 | 12.75 | 15.43 | |
| Vet (pot 500 Gram) | ||||
| 689 | 980927 | 73.01 | 88.35 | |
| Niet meer leverbaar | ||||
| 690 | 320859 | |||
