Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki DH50SB'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

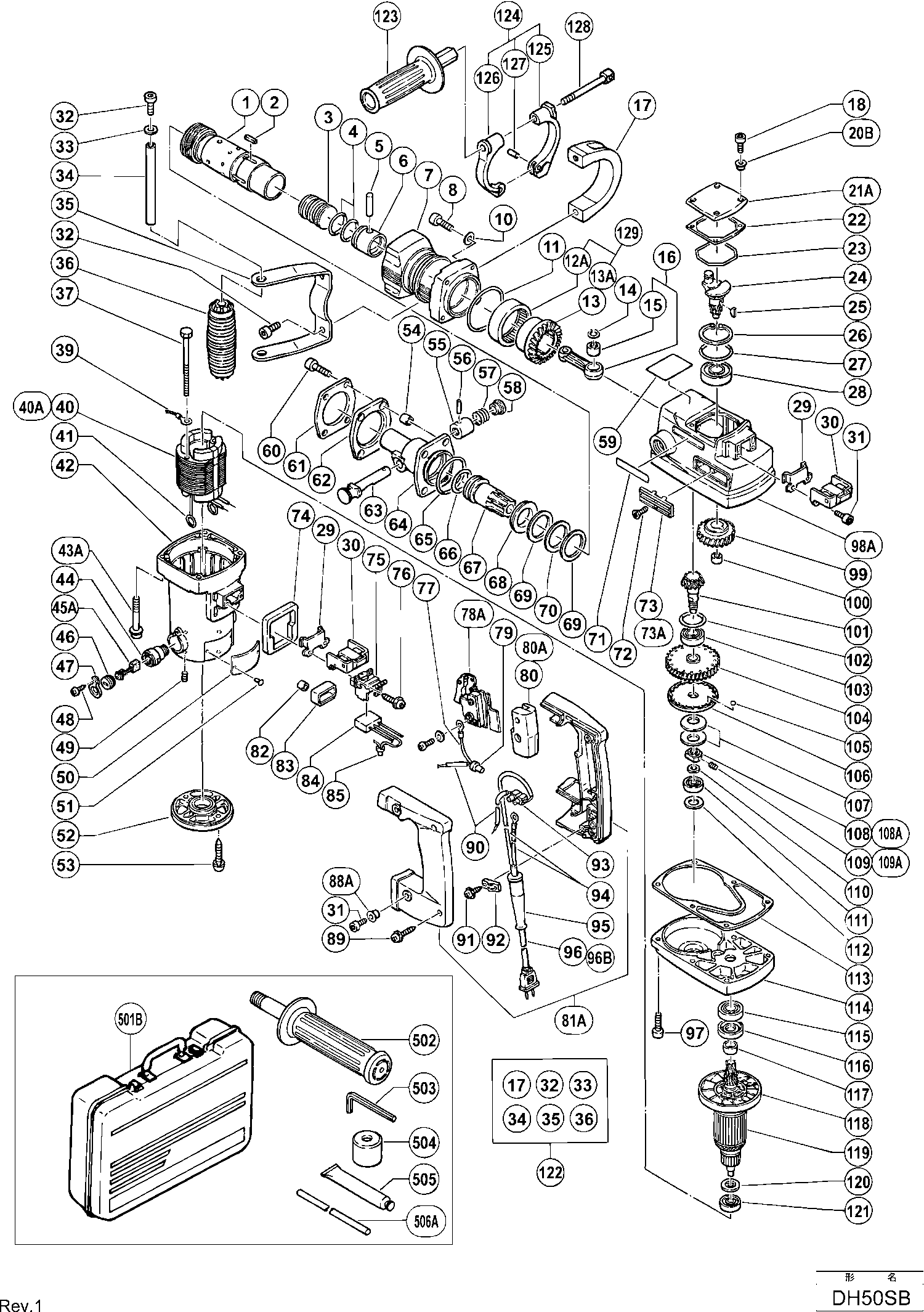

Tekeningen van de Hikoki DH50SB
Onderdelen lijst van de Hikoki DH50SB
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Cylinder | ||||
| 1 | 993231 | 239.11 | 289.33 | |
| Inlegspie 3x3x20 | ||||
| 2 | 971750 | 1.05 | 1.27 | |
| Slagstuk | ||||
| 3 | 993252 | 46.75 | 56.57 | |
| O-ring (a) | ||||
| 4 | 985773 | 7.95 | 9.62 | |
| Pin | ||||
| 5 | 955593 | 3.00 | 3.63 | |
| Zuiger | ||||
| 6 | 985772 | 52.53 | 63.56 | |
| Niet meer leverbaar, geen vervanging | ||||
| 7 | 993247 | |||
| Seal Lock Hex. Socket | ||||
| 8 | 993237 | 1.05 | 1.27 | |
| Ring M6 (10 Stuks) | ||||
| 10 | 949432 | 1.05 | 1.27 | |
| O-ring | ||||
| 11 | 985779 | 2.40 | 2.90 | |
| Naaldlager | ||||
| 12A | 327733 | 26.68 | 32.28 | |
| Tandwiel | ||||
| 13 | 985775 | 78.79 | 95.33 | |
| Derde Tandwiel | ||||
| 13A | 327736 | 78.79 | 95.33 | |
| Veerring D12 (10 Stuks) | ||||
| 14 | 939542 | 1.50 | 1.82 | |
| Naaldlager Nsk Aj50 1203 | ||||
| 15 | 980756 | 10.65 | 12.89 | |
| Drijfstang | ||||
| 16 | 985771 | 43.86 | 53.07 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 17 | 986960 | |||
| Seal Lock Hd. Inbusbout M4x12 | ||||
| 18 | 983162 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 20B | 990146 | |||
| Krukashuis Deksel | ||||
| 21A | 991716 | 7.95 | 9.62 | |
| Pakking | ||||
| 22 | 980749 | 1.05 | 1.27 | |
| O-ring (s-55) | ||||
| 23 | 980744 | 2.55 | 3.09 | |
| Krukas | ||||
| 24 | 985763 | 64.21 | 77.70 | |
| INLEGSPIE 3X13 | ||||
| 25 | 932815 | 1.35 | 1.63 | |
| Ring D40 | ||||
| 26 | 948227 | 1.35 | 1.63 | |
| O-ring (b) | ||||
| 27 | 985765 | 1.95 | 2.36 | |
| Kogellager 6204dducmps2s | ||||
| 28 | 6204DD | 9.00 | 10.89 | |
| Plaat | ||||
| 29 | 980750 | 17.05 | 20.63 | |
| Handelrubber | ||||
| 30 | 980727 | 14.10 | 17.06 | |
| Seal Lock Hd. Inbusbout M5x14 (nieuw 990079) | ||||
| 31 | 984509 | 1.05 | 1.27 | |
| Imbusbout M8x20 (oud 949656z 10s) | ||||
| 32 | 949656 | 5.55 | 6.72 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 33 | 986963 | |||
| Schacht Voor Handgreephouder | ||||
| 34 | 986962 | 14.03 | 16.97 | |
| Houder (b) | ||||
| 35 | 986961 | 14.70 | 17.79 | |
| Ontgrendelgrip | ||||
| 36 | 944951 | 8.40 | 10.16 | |
| Schroef D5x70 | ||||
| 37 | 961400 | 1.04 | 1.26 | |
| Interne Draad | ||||
| 39 | 986277 | 1.04 | 1.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 40 | 985471C | |||
| Veld 230-240 Volt (oud 985471g) | ||||
| 40A | 985471F | 78.79 | 95.33 | |
| Contactpunt Koolborstelhouder | ||||
| 41 | 937623 | 1.04 | 1.26 | |
| Huis | ||||
| 42 | 985435 | 107.94 | 130.60 | |
| Bout Hd M6x60 | ||||
| 43A | 994085 | 1.65 | 2.00 | |
| Koolborstelhouder | ||||
| 44 | 983362 | 6.45 | 7.80 | |
| Zelfuitschakelende Koolborstels (2 Stuks)(oud 9619 | ||||
| 45A | 999071 | 14.40 | 17.42 | |
| Koolborsteldop | ||||
| 46 | 961781 | 2.55 | 3.09 | |
| Kap Deksel | ||||
| 47 | 981959 | 2.40 | 2.90 | |
| Schroef | ||||
| 48 | 958715 | 1.04 | 1.26 | |
| Inbusstelschroef M5x8 | ||||
| 49 | 938477 | 1.05 | 1.27 | |
| Klinknagel D2.5x4.8 ( 10 Stuks ) | ||||
| 51 | 949510 | 1.04 | 1.26 | |
| Tailcover | ||||
| 52 | 985437 | 24.61 | 29.78 | |
| Tapping Schroef | ||||
| 53 | 985480 | 1.05 | 1.27 | |
| Ring | ||||
| 54 | 986892 | 5.25 | 6.35 | |
| Spring Case | ||||
| 55 | 993241 | 18.70 | 22.63 | |
| Naaldroller D4x20 | ||||
| 56 | 943364 | 1.05 | 1.27 | |
| Stopper Ring | ||||
| 57 | 993242 | 1.65 | 2.00 | |
| Stopper Sleeve | ||||
| 58 | 993243 | 7.95 | 9.62 | |
| Seal Lock Hd. Inbusbout M8x30 | ||||
| 60 | 986894 | 1.05 | 1.27 | |
| Niet meer leverbaar, geen vervanging | ||||
| 61 | 986891 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 62 | 986890 | |||
| Beitelpal | ||||
| 63 | 993240 | 58.44 | 70.71 | |
| Voordeksel | ||||
| 64 | 993236 | 253.69 | 306.96 | |
| Rubberen Ring | ||||
| 65 | 986896 | 1.65 | 2.00 | |
| O-ring | ||||
| 66 | 986882 | 10.20 | 12.34 | |
| Niet meer leverbaar, geen vervanging | ||||
| 67 | 993232 | |||
| Damper Washer | ||||
| 68 | 993235 | 12.45 | 15.06 | |
| Demperring | ||||
| 69 | 993234 | 5.25 | 6.35 | |
| Ring | ||||
| 70 | 993233 | 1.95 | 2.36 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 71 | 957561 | |||
| SEAL LOCK PLATTE SCHROEF M4X12 | ||||
| 72 | 993244 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 73 | 980735 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 73A | 991713 | |||
| Pakking | ||||
| 74 | 980751 | 1.35 | 1.63 | |
| Internal Wire Holder | ||||
| 75 | 985469 | 8.70 | 10.53 | |
| Schroef D5x25 (nieuw 985620) | ||||
| 76 | 985605 | 1.04 | 1.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 77 | 983276Z | |||
| Schakelaar (oud 981940) | ||||
| 78A | 992891 | 22.83 | 27.62 | |
| Lasdop 50092 (10 Pcs) | ||||
| 79 | 959141 | 3.75 | 4.54 | |
| Steun (ook Zie 990082) | ||||
| 80 | 981869 | 6.30 | 7.62 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 80A | 990082 | |||
| Handgreep Voor Dh50sa En Dh50sb (oud 993238) | ||||
| 81A | 993254 | 43.86 | 53.07 | |
| Wire Support | ||||
| 83 | 985474 | 2.40 | 2.90 | |
| Condensator (oud 930030/991313) | ||||
| 84 | 994273 | 4.29 | 5.19 | |
| Lasdop 50091 (10 Stuks) | ||||
| 85 | 959140 | 3.30 | 3.99 | |
| Afstandsbus | ||||
| 88A | 991711 | 1.05 | 1.27 | |
| Niet meer leverbaar, geen vervanging | ||||
| 89 | 981814 | |||
| Tapschroef | ||||
| 91 | 982095 | 1.04 | 1.26 | |
| Snoerklem | ||||
| 92 | 960266 | 1.04 | 1.26 | |
| Kroonsteentje | ||||
| 93 | 938307 | 2.13 | 2.57 | |
| Snoertule D10.7 | ||||
| 95 | 940778 | 2.10 | 2.54 | |
| Niet meer leverbaar, geen vervanging | ||||
| 96 | 500391Z | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 96B | 500434Z | |||
| Seal Lock Hd. Inbusbout M6x20 (oud 992803) | ||||
| 97 | 992803 | 1.05 | 1.27 | |
| Crank Case Ass'y | ||||
| 98A | 987020 | 73.01 | 88.35 | |
| Eerste Tandwiel | ||||
| 99 | 985764 | 32.18 | 38.93 | |
| Naaldlager | ||||
| 100 | 939299 | 10.65 | 12.89 | |
| Tandwiel | ||||
| 101 | 985770 | 61.33 | 74.20 | |
| O-ring (s-36) | ||||
| 102 | 984483 | 1.65 | 2.00 | |
| Kogellager 6202dducmps2s (oud 956937) | ||||
| 103 | 6202DD | 6.75 | 8.17 | |
| Niet meer leverbaar, geen vervanging | ||||
| 104 | 985766 | |||
| Stalen Kogel D6.35 (10 Stuks) | ||||
| 105 | 959150 | 1.35 | 1.63 | |
| Plaat | ||||
| 106 | 985767 | 37.95 | 45.92 | |
| Veer | ||||
| 107 | 985768 | 2.55 | 3.09 | |
| Moer | ||||
| 108 | 985783 | 7.95 | 9.62 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 108A | 300042 | |||
| Inbusstelschroef M5x6 | ||||
| 109 | 962782 | 1.04 | 1.26 | |
| Inbusstelschroef M6x6 | ||||
| 109A | 985033 | 1.05 | 1.27 | |
| Ring | ||||
| 110 | 944516 | 1.04 | 1.26 | |
| Kogellager 629mc2e | ||||
| 111 | 629MC2 | 4.65 | 5.63 | |
| Ring | ||||
| 112 | 944525 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 113 | 985769 | |||
| Tandwielhuis (985762) | ||||
| 114 | 993248 | 50.46 | 61.06 | |
| Kogellager 6202vvcmps2s | ||||
| 115 | 6202VV | 7.05 | 8.53 | |
| Olie Keerring | ||||
| 116 | 985439 | 10.95 | 13.25 | |
| Verloopbus | ||||
| 117 | 985438 | 20.76 | 25.12 | |
| Waaier | ||||
| 118 | 985482 | 7.35 | 8.89 | |
| ANKER 115 VOLT (OUD 985472J) | ||||
| 119 | 985472U | 180.81 | 218.78 | |
| ANKER 220-230 VOLT (OUD 985472G) | ||||
| 119 | 985472E | 160.46 | 194.16 | |
| Stofring | ||||
| 120 | 985436 | 1.05 | 1.27 | |
| Kogellager 6200vvcmps2s | ||||
| 121 | 6200VV | 6.15 | 7.44 | |
| Beugelhandgreep | ||||
| 122 | 986959 | 78.79 | 95.33 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 123 | 985477 | |||
| Handgreephouder | ||||
| 124 | 985464 | 20.76 | 25.12 | |
| HANDGREEPHOUDER | ||||
| 125 | 985475 | 10.95 | 13.25 | |
| Handgreephouder | ||||
| 126 | 985476 | 10.20 | 12.34 | |
| ROL PIN D6X25 (10 STUKS) | ||||
| 127 | 949747 | 4.50 | 5.44 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 128 | 985465 | |||
| Derde Tandwiel & Naaldlager | ||||
| 129 | 327737 | 105.05 | 127.11 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 501B | 319784 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 502 | 956259 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 503 | 872422 | |||
| Stofvanger | ||||
| 504 | 993245 | 6.75 | 8.17 | |
| Vet (tube 30 Gram) | ||||
| 505 | 981840 | 8.40 | 10.16 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 506A | 971786 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 601 | 985374 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 602 | 985375 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 603 | 985376 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 604 | 993230 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 605 | 985377 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 606 | 985378 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 607 | 985383 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 608 | 985398 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 609 | 985381 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 610 | 985382 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 611 | 985384 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 612 | 985385 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 613 | 985386 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 614 | 944477 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 615 | 985379 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 616 | 985380 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 617 | 955159 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 618 | 987013 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 619 | 955165 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 620A | 318085 | |||
| Vet (pot 500 Gram) | ||||
| 621 | 980927 | 73.01 | 88.35 | |
| Service Kit Dh50sb | ||||
| 622 | 993255 | 122.51 | 148.24 | |
| Service Kit Dh50sb | ||||
| 622S | 993255 | 122.51 | 148.24 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 623 | 320859 | |||
