Tekeningen van de Hikoki DS14DSL

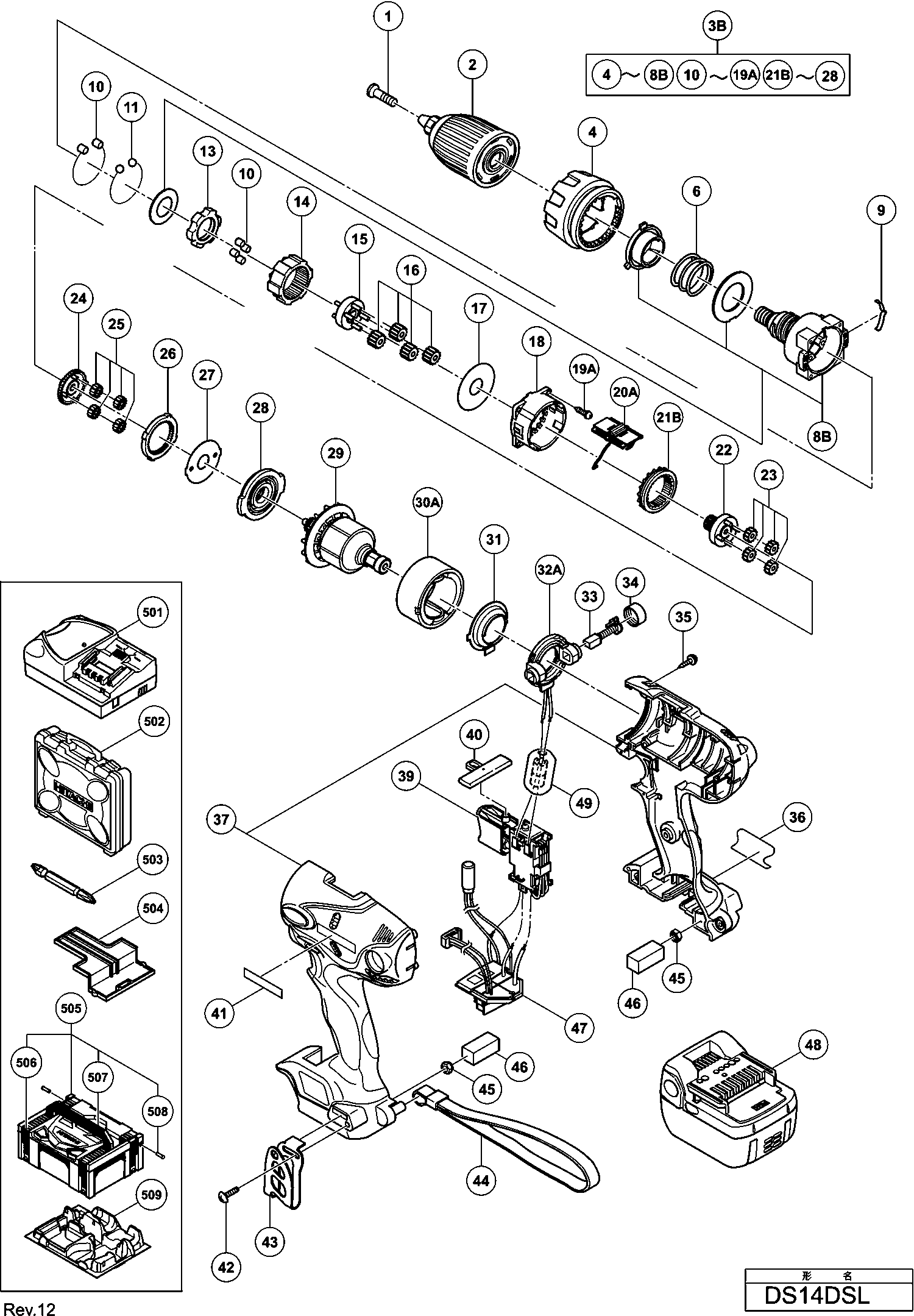

Onderdelen tekening 1

Onderdelen lijst van de Hikoki DS14DSL

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Speciale Schroef M6x23 (linkse Draad)
1 311959 1.50 1.82

Niet meer leverbaar
2 320684

Niet meer leverbaar
2A 323898

Niet meer leverbaar
2A 339721

Slipkoppeling Compleet (oud 329086/330129)
3B 331367 68.06 82.36

Instelring
4 329089 8.10 9.80

Veer
6 320757 3.30 3.99

Voorhuis Voor (f)ds14/18dsl
8B 331366 37.26 45.09

Veerplaat
9 320773 1.65 2.00

Roller
10 319744 1.65 2.00

Stalen Kogel
11 306936 1.05 1.27

Borg Ring
13 328718 6.75 8.17

Ringtandwiel
14 328721 6.75 8.17

MEENEMER
15 328720 6.75 8.17

TANDWIELSET (C) (4 STUKS)
16 328722 3.45 4.17

Plate (b)
17 320762 1.65 2.00

Tandwielhuis
18 320763 4.80 5.81

KRUISKOPSCHROEVEN D3X12 (4 STUKS)
19A 324357 1.65 2.00

Wisselschuif
20A 330747 4.20 5.08

Sliptandring (old 330059)
21B 331070 7.50 9.08

TANDWIEL (C)
22 328724 5.10 6.17

TANDWIELSET (B) (4 STUKS)
23 320781 3.30 3.99

TANDWIEL (B)
24 328725 5.10 6.17

TANDWIELSET (A) (4 STUKS)
25 328727 3.45 4.17

EERSTE RINGTANDWIEL
26 328726 3.45 4.17

Plaat (a)
27 320768 1.65 2.00

Motor Spacer
28 320769 3.00 3.63

Anker
29 360820 32.31 39.10

Magneet (h)
30A 334902 83.60 101.16

AFSCHERMPLAAT
31 322521 1.35 1.63

Niet meer leverbaar
32 322993

Koolborstelblok (oud 322993)
32A 338733 11.70 14.16

Koolborstels 5x6x11,5 (2 Stuks)
33 999054 6.45 7.80

Koolborsteldop
34 319918 3.30 3.99

Schroef D3 X 16
35 313687 1.04 1.26

Behuizing (a+b)
37 329084 24.06 29.12

Schakelaar
39 329173 20.90 25.29

Drukknopje
40 329454 1.05 1.27

Schroef M4
42 327001 1.80 2.18

Haak
43 326790 6.75 8.17

Draagriem (zwart)
44 306952 4.05 4.90

Moer M4 ( Zwart)
45 327002 1.80 2.18

Pakking
46 327004 1.80 2.18

Controller Terminal Set
47 328733 67.79 82.02

Niet meer leverbaar
48 329083

Ferriet Koppeling
49 334868 4.65 5.63

Niet meer leverbaar
502 328467

Niet meer leverbaar
503 983006

Beschermkapje Voor Batterij
504 329897 1.80 2.18

Niet meer leverbaar
505 336471

Niet meer leverbaar
506 336472

Niet meer leverbaar
507 336473

Niet meer leverbaar
508 336474

Niet meer leverbaar
509 336475

Niet meer leverbaar
601 955657

Niet meer leverbaar
602 955659

Niet meer leverbaar
603 955674

Niet meer leverbaar
604 983004

Niet meer leverbaar
605 983011
