Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Hikoki DS14DVF3

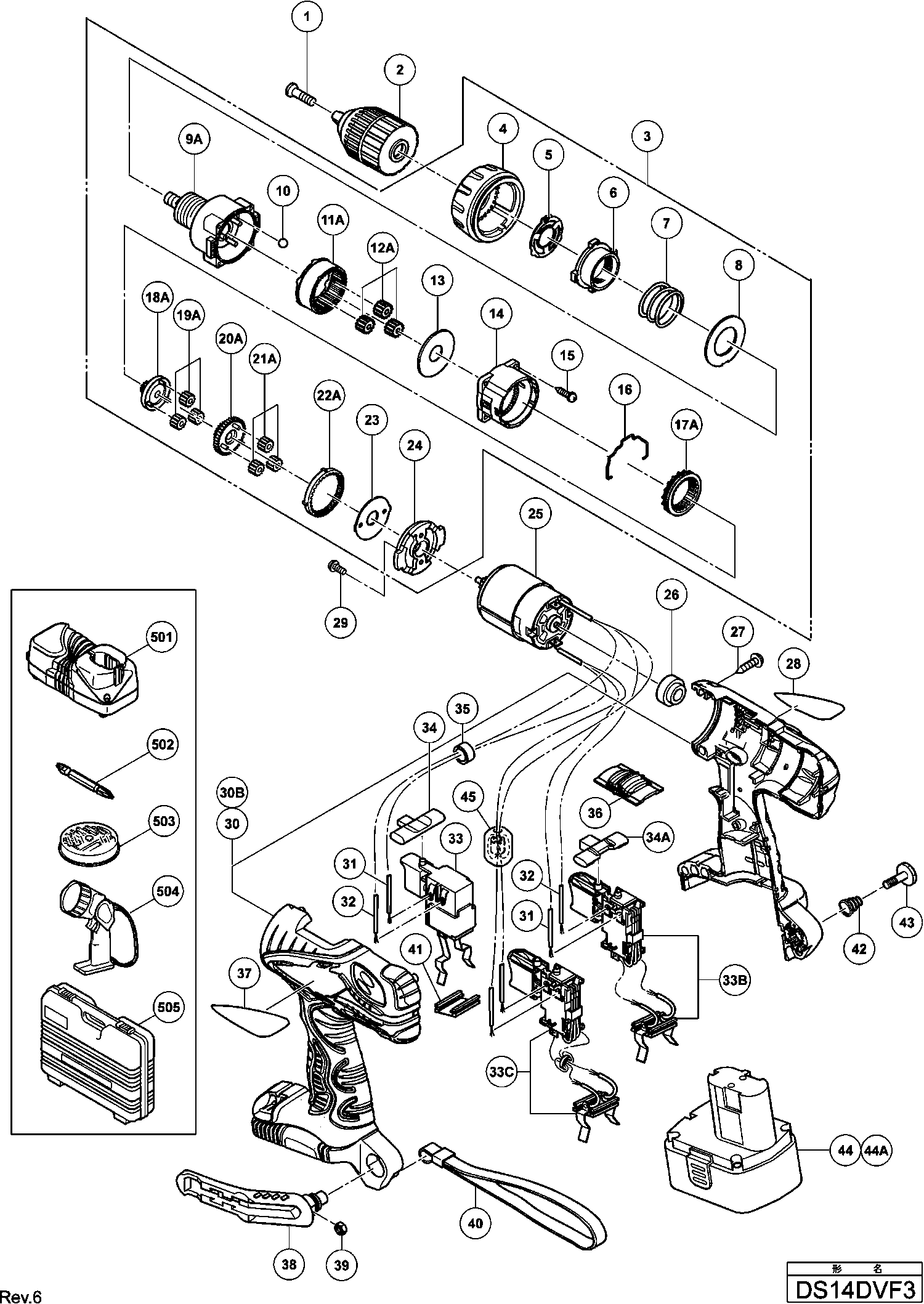

Onderdelen tekening 1

Onderdelen lijst van de Hikoki DS14DVF3

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Speciale Schroef M6x23 (linkse Draad)
1 324503 1.65 2.00

Niet meer leverbaar
2 322167

Niet meer leverbaar
3 324490

Instelring
4 324114 6.45 7.80

Veerplaat
5 324108 4.80 5.81

Kaphouder
6 324109 3.30 3.99

Veer
7 324110 3.30 3.99

Ring (d)
8 324347 3.30 3.99

Voorhuis (oud 324491 & 332026)
9A 333314 16.78 20.30

Stalen Kogel
10 306936 1.05 1.27

RINGTANDWIEL
11A 332027 5.03 6.08

Tandwielset (c) (3 Stuks)
12A 332028 3.38 4.08

Ring (a)
13 324349 3.30 3.99

TANDWIELHUIS
14 324501 4.80 5.81

KRUISKOPSCHROEVEN D3X12 (4 STUKS)
15 324357 1.65 2.00

Schuifarm
16 324115 3.30 3.99

Sliptandring
17A 332030 6.68 8.08

TANDWIEL (C)
18A 332029 3.38 4.08

Tandwielset (b) (3 Stuks)
19A 332031 1.73 2.09

TANDWIEL (B)
20A 332032 3.38 4.08

Tandwielset (a) (3 Stuks)
21A 332034 3.38 4.08

EERSTE RINGTANDWIEL
22A 332033 3.38 4.08

Ring (b)
23 324355 3.30 3.99

Niet meer leverbaar
24 324495

Motor
25 324483 24.75 29.95

Spacer
26 324485 1.05 1.27

Schroef D3 X 16
27 313687 1.04 1.26

Machine Schroef M4x6 (met Ring)
29 317333 1.50 1.82

Behuizing (a+b)
30 324482 20.90 25.29

Niet meer leverbaar
30B 329178

BEDRADING
31 324484 1.05 1.27

INTERNE BEDRADING ROOD 140L
32 324499 1.05 1.27

Schakelaar Regel-electronic
33 324498 25.30 30.61

Schakelaar Regel-electronic Voor Ds14dvf3/18dvf3
33B 332807 32.31 39.10

SW TERMINAL SET NEW
33C 334887 32.31 39.10

Drukknopje
34 324117 1.05 1.27

Drukknopje
34A 329181 1.05 1.27

Stalen Washer
35 323229 1.35 1.63

Wisselschuif
36 324116 1.05 1.27

Haak
38 320287 4.80 5.81

Moer M5
39 320288 1.65 2.00

Draagriem (zwart)
40 306952 4.05 4.90

Houder
41 315141 1.20 1.45

HAAKVEER
42 319926 1.65 2.00

Special Screw M5 (a)
43 320881 1.65 2.00

Niet meer leverbaar
44 322633

Niet meer leverbaar
44A 333159

INTERNAL WIRE FERRITE SET
45 334864 7.35 8.89

Niet meer leverbaar
502 983006

Niet meer leverbaar
505 324502
