Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki DS36DA'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

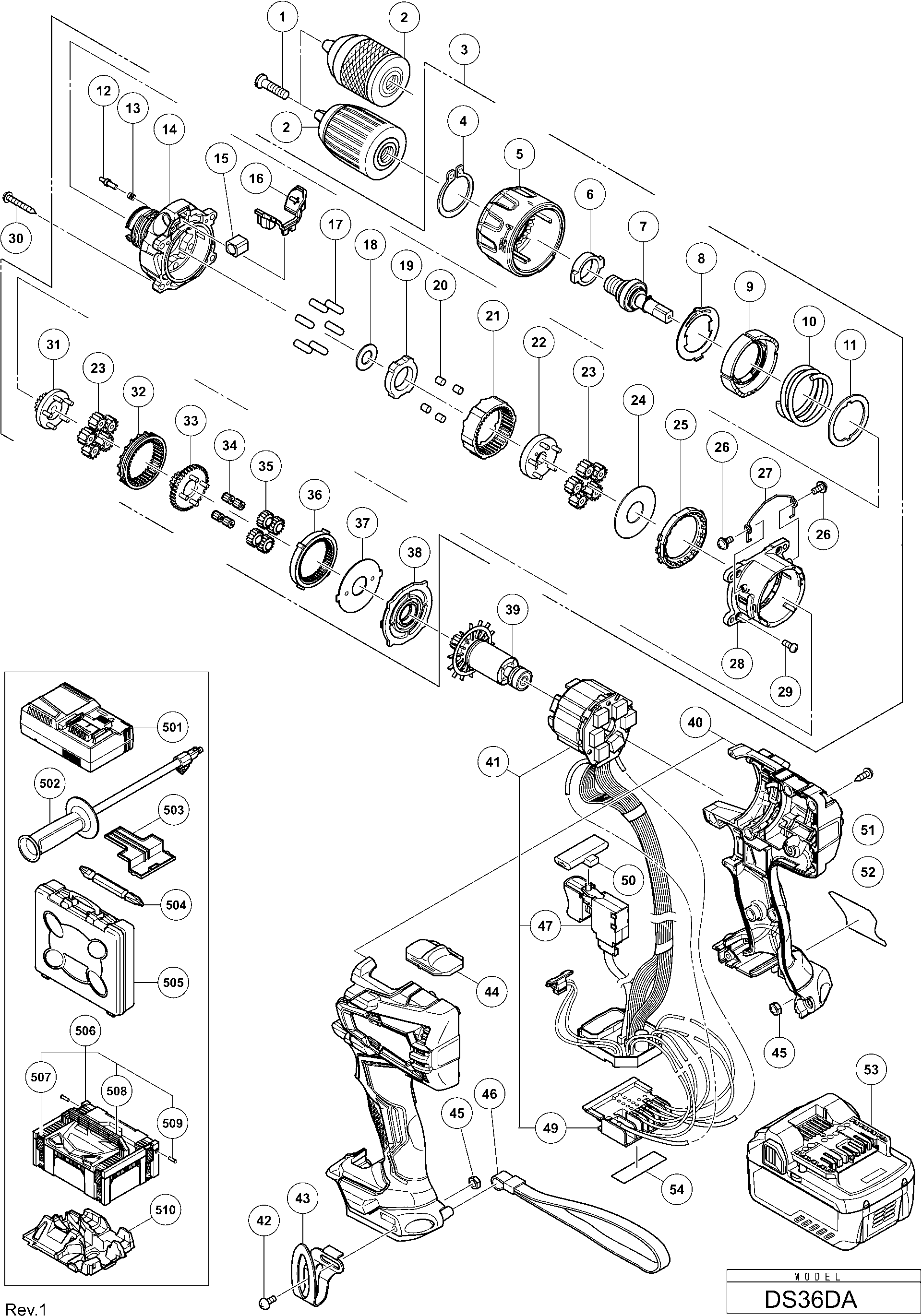

Tekeningen van de Hikoki DS36DA
Onderdelen lijst van de Hikoki DS36DA
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Niet meer leverbaar | ||||
| 1 | 370909 | |||
| Niet meer leverbaar | ||||
| 2 | 339721 | |||
| Niet meer leverbaar | ||||
| 2 | 339723 | |||
| GEAR BOX ASS'Y | ||||
| 3 | 372222 | 139.01 | 168.21 | |
| Retaining Ring For D30 Shaft | ||||
| 4 | 339736 | 1.04 | 1.26 | |
| Instelring | ||||
| 5 | 339740 | 12.00 | 14.52 | |
| Metal | ||||
| 6 | 339741 | 2.25 | 2.72 | |
| As | ||||
| 7 | 339743 | 19.25 | 23.29 | |
| Veerplaat | ||||
| 8 | 339744 | 1.50 | 1.82 | |
| Nut | ||||
| 9 | 339745 | 1.95 | 2.36 | |
| Spring | ||||
| 10 | 339746 | 1.95 | 2.36 | |
| Druk Plaat | ||||
| 11 | 339747 | 1.65 | 2.00 | |
| Stopper | ||||
| 12 | 339748 | 1.50 | 1.82 | |
| Veer | ||||
| 13 | 331886 | 1.73 | 2.09 | |
| FRONT CASE | ||||
| 14 | 372224 | 44.69 | 54.07 | |
| Sleeve Nut M8 | ||||
| 15 | 371796 | 2.70 | 3.27 | |
| Sleeve Cap | ||||
| 16 | 371795 | 1.80 | 2.18 | |
| Pin Set (6 St) | ||||
| 17 | 333539 | 8.10 | 9.80 | |
| Ring (b) | ||||
| 18 | 328717 | 1.80 | 2.18 | |
| Lock Ring | ||||
| 19 | 339752 | 6.90 | 8.35 | |
| Roller | ||||
| 20 | 319744 | 1.65 | 2.00 | |
| Ring Gear | ||||
| 21 | 339753 | 5.25 | 6.35 | |
| Carrier | ||||
| 22 | 339754 | 6.45 | 7.80 | |
| Planet Gear (b) Set | ||||
| 23 | 339774 | 3.45 | 4.17 | |
| Ring (a) | ||||
| 24 | 331892 | 1.73 | 2.09 | |
| SHIFT DOG | ||||
| 25 | 372226 | 8.85 | 10.71 | |
| Kruiskopschroeven D2 (2 Stuks) | ||||
| 26 | 331895 | 1.73 | 2.09 | |
| Shift Arm | ||||
| 27 | 339755 | 1.35 | 1.63 | |
| REAR CASE | ||||
| 28 | 372225 | 2.25 | 2.72 | |
| Schroeven M3x12 (4 Stuks) | ||||
| 29 | 320087 | 5.10 | 6.17 | |
| Tapschroef D4x30 Zwart | ||||
| 30 | 305490 | 1.04 | 1.26 | |
| Pinion (c) | ||||
| 31 | 339757 | 4.80 | 5.81 | |
| Slide Ring Gear | ||||
| 32 | 339758 | 5.40 | 6.53 | |
| Pinion (b) | ||||
| 33 | 339759 | 4.80 | 5.81 | |
| Naaldlager Set (4 Stuks) | ||||
| 34 | 331926 | 8.03 | 9.71 | |
| Tandwielset (a) (4 Stuks) | ||||
| 35 | 334441 | 6.75 | 8.17 | |
| First Ring Gear | ||||
| 36 | 339760 | 4.05 | 4.90 | |
| Washer (b) | ||||
| 37 | 339761 | 1.04 | 1.26 | |
| Motor Spacer | ||||
| 38 | 339762 | 1.50 | 1.82 | |
| ROTOR PINION SET | ||||
| 39 | 361070 | 60.78 | 73.54 | |
| HOUSING SET (A+B) | ||||
| 40A | 373160 | 15.26 | 18.47 | |
| WIRING ASS'Y | ||||
| 41 | 373161 | 117.70 | 142.42 | |
| Schroef M4 | ||||
| 42 | 327001 | 1.80 | 2.18 | |
| HAAK | ||||
| 43 | 372229 | 2.85 | 3.45 | |
| WISSELSCHUIF HOOG/LAAG | ||||
| 44 | 334267 | 7.35 | 8.89 | |
| Moer M4 ( Zwart) | ||||
| 45 | 327002 | 1.80 | 2.18 | |
| Schakelaar | ||||
| 47 | 370151 | 18.98 | 22.96 | |
| BATTERY TERMINAL | ||||
| 49 | 372228 | 8.25 | 9.98 | |
| Pushing Button | ||||
| 50 | 339768 | 1.04 | 1.26 | |
| Schroef D3 X 16 | ||||
| 51 | 313687 | 1.04 | 1.26 | |
| Niet meer leverbaar | ||||
| 53 | 371750 | |||
| Niet meer leverbaar | ||||
| 53 | 372118 | |||
| Niet meer leverbaar | ||||
| 53 | 372121 | |||
| Side Handle Ds/dv/18dbl2/dbxl Since 10.2016 (old 3 | ||||
| 502 | 371797 | 15.13 | 18.30 | |
| Beschermkapje Voor Batterij | ||||
| 503 | 329897 | 1.80 | 2.18 | |
| Niet meer leverbaar | ||||
| 504 | 983006 | |||
| Niet meer leverbaar | ||||
| 505 | 339778 | |||
| Niet meer leverbaar | ||||
| 506 | 336471 | |||
| Niet meer leverbaar | ||||
| 507 | 336472 | |||
| Niet meer leverbaar | ||||
| 508 | 336473 | |||
| Niet meer leverbaar | ||||
| 509 | 336474 | |||
| Niet meer leverbaar | ||||
| 510 | 339776 | |||
| Niet meer leverbaar | ||||
| 601 | 303709 | |||
| SCREW SET M4 | ||||
| 602 | 370651 | 4.05 | 4.90 | |
