Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki DS9DVB2'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Hikoki DS9DVB2

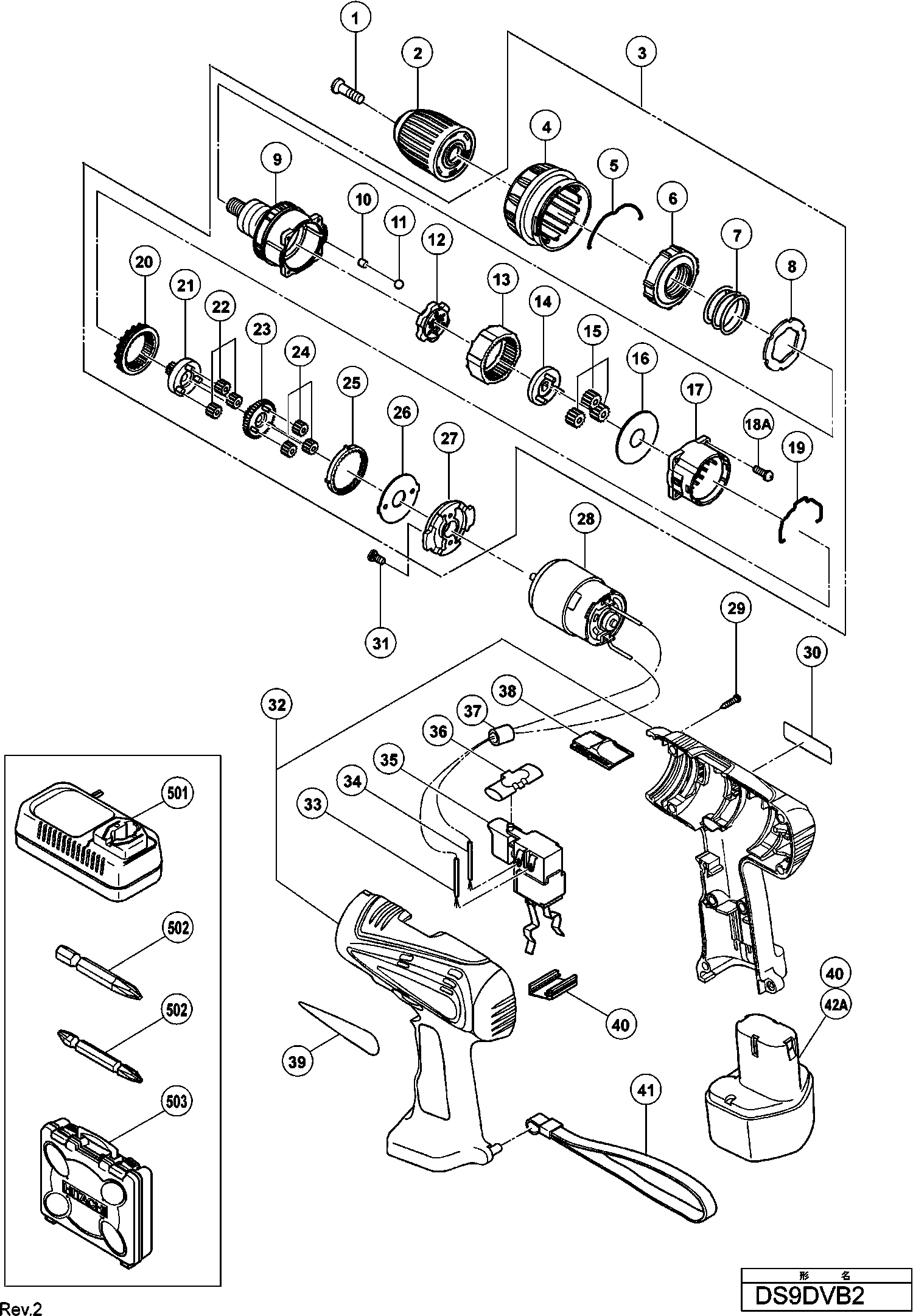

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Hikoki DS9DVB2

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Speciale Schroef M6x23 (linkse Draad)
1 311959 1.50 1.82

Geen informatie beschikbaar, niet bestelbaar
2 320683

Slipkoppeling Compleet (oud 320926)
3 323013 87.18 105.48

Instelring
4 319755 6.45 7.80

Veerplaat
5 319754 3.30 3.99

Binnenring
6 319743 1.65 2.00

Veer
7 319742 3.30 3.99

Borgring
8 319741 1.65 2.00

Kaphouder (old 320927)
9 323014 26.40 31.94

Roller
10 319744 1.65 2.00

Stalen Kogel
11 306936 1.05 1.27

LOCK RING
12 320928 10.20 12.34

Ringtandwiel
13 319745 3.30 3.99

Meenemer
14 320929 3.30 3.99

Tandwielset (c) (3 Stuks)
15 319769 1.80 2.18

Ring (a)
16 312704 1.95 2.36

Tandwielhuis
17 319748 3.30 3.99

KRUISKOPSCHROEVEN D3X12 (4 STUKS)
18A 324357 1.65 2.00

Schuifarm
19 319753 3.30 3.99

Sliptandring
20 319750 4.80 5.81

Tandwiel (c)
21 319749 3.30 3.99

Tandwielset (b) (3 Stuks)
22 319768 1.65 2.00

Tandwiel (b)
23 319751 3.30 3.99

Tandwielset (a) (3 Stuks)
24 319767 1.65 2.00

Eerste Ringtandwiel
25 319752 4.80 5.81

Ring (b)
26 312716 1.95 2.36

Motorflens
27 316955 4.80 5.81

Motor
28 320931 35.75 43.26

Schroef D3 X 16
29 313687 1.04 1.26

Machine Schroef M4x6 (met Ring)
31 317333 1.50 1.82

Machineschroef M4 X 8
31 958523 1.04 1.26

HUIS
32 320930 15.81 19.13

Bedrading Zwart 160l
33 320159 1.35 1.63

Bedrading Zwart 100l
33 319759 1.05 1.27

Bedrading Rood 130l
34 319758 1.05 1.27

Aan uit knop
35 318245 23.65 28.62

Schakelknop (l+r)
36 319760 1.05 1.27

Krimpkous
37 318247 1.05 1.27

Wisselschuif
38 318234 1.05 1.27

Houder
40 315141 1.20 1.45

Draagriem (zwart)
41 306952 4.05 4.90

Geen informatie beschikbaar, niet bestelbaar
42 310450

Geen informatie beschikbaar, niet bestelbaar
42A 323225

Geen informatie beschikbaar, niet bestelbaar
502 983006
