Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki DW15Y'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

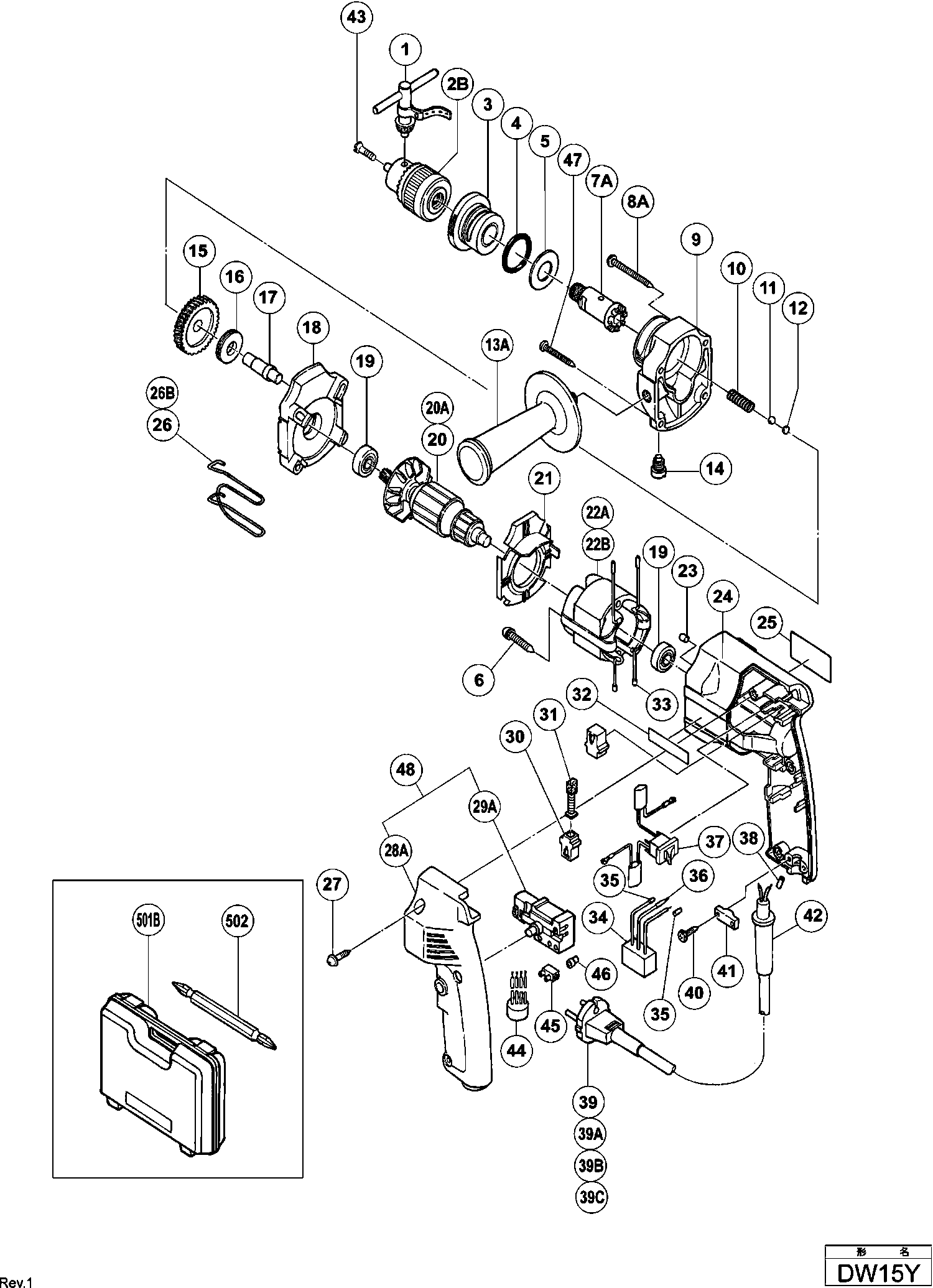

Tekeningen van de Hikoki DW15Y
Onderdelen lijst van de Hikoki DW15Y
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Geen informatie beschikbaar, niet bestelbaar | ||||
1 | 930119 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
2B | 321812 | |||
Koppelingring | ||||
3 | 950521 | 26.40 | 31.94 | |
O-ring (s-28) | ||||
4 | 873731 | 1.05 | 1.27 | |
Sluitring | ||||
5 | 950513 | 1.05 | 1.27 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
6 | 992630 | |||
As | ||||
7A | 950512 | 18.43 | 22.29 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
8A | 950515 | |||
Gear Cover (old 950516z) | ||||
9 | 950516 | 12.75 | 15.43 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
10 | 943614 | |||
Stalen Kogel D5.556 (10 Stuks) | ||||
11 | 959154 | 1.35 | 1.63 | |
Plaat | ||||
12 | 950539 | 1.05 | 1.27 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
13A | 994322 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
14 | 950519 | |||
Tandwiel | ||||
15 | 950510 | 27.78 | 33.61 | |
Lager | ||||
16 | 950508 | 11.55 | 13.98 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
17 | 950509 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
18 | 950507 | |||
Kogellager 608vvmc2eps2l | ||||
19 | 608VVM | 5.70 | 6.90 | |
Anker 220-230v (oud 992640g) | ||||
20 | 992640E | 64.21 | 77.70 | |
Luchtgeleider | ||||
21 | 950504 | 1.65 | 2.00 | |
Veld 220-230 Volt | ||||
22A | 992639E | 37.95 | 45.92 | |
RUBBEREN PEN | ||||
23 | 931701 | 1.05 | 1.27 | |
Huis | ||||
24 | 991880 | 14.30 | 17.30 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
26 | 950511 | |||
Tapschroef | ||||
27 | 982095 | 1.04 | 1.26 | |
Handgreepdeksel (oud 991885) | ||||
28A | 318329 | 6.75 | 8.17 | |
Schakelaar | ||||
29A | 307893 | 35.06 | 42.43 | |
Schakelaar (old 950991z) | ||||
29A | 316257 | 32.18 | 38.93 | |
KOOLBORSTELHOUDER | ||||
30 | 930483 | 1.65 | 2.00 | |
Koolborstel (2 Stuks) | ||||
31 | 999041 | 4.50 | 5.44 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
32 | 950565 | |||
Draadeindhuls | ||||
33 | 981373 | 1.05 | 1.27 | |
Condensator (oud 930030/991313) | ||||
34 | 994273 | 4.29 | 5.19 | |
Draadeindhuls | ||||
35 | 981373 | 1.05 | 1.27 | |
Aarde Terminal | ||||
36 | 992635 | 1.05 | 1.27 | |
SCHAKELAAR (R+L) | ||||
37 | 992636 | 17.60 | 21.30 | |
Draadeindhuls | ||||
38 | 981373 | 1.05 | 1.27 | |
Snoer | ||||
39 | 950543Z | 10.20 | 12.34 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
39A | 500423Z | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
40 | 984750 | |||
Klemstrip (old 994566) | ||||
41 | 937631 | 1.04 | 1.26 | |
Snoertule D10.2 | ||||
42 | 930026 | 3.00 | 3.63 | |
Snoertule D8.2 | ||||
42 | 930487 | 2.25 | 2.72 | |
Snoertule D10.2 (oud 930354) | ||||
42 | 980193 | 1.65 | 2.00 | |
Linkse Schroef M6x22 | ||||
43 | 981122 | 1.35 | 1.63 | |
Schroef D4 X 40 | ||||
47 | 950514 | 1.20 | 1.45 | |
Set Schakelaar En Handgreep | ||||
48 | 318330 | 30.66 | 37.10 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
501B | 310904 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
502 | 983006 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
601 | 983004 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
602 | 983011 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
603 | 955656 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
604 | 955658 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
605 | 955673 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
606 | 955675 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
607 | 955676 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
608 | 955677 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
609 | 955678 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
616 | 954321 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
617 | 954322 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
618 | 954324 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
619 | 954323 | |||
Schroef ( 10 Stuks ) | ||||
620 | 949794 | 1.65 | 2.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
629 | 939520 |
