Tekeningen van de Hikoki ECS-3350D

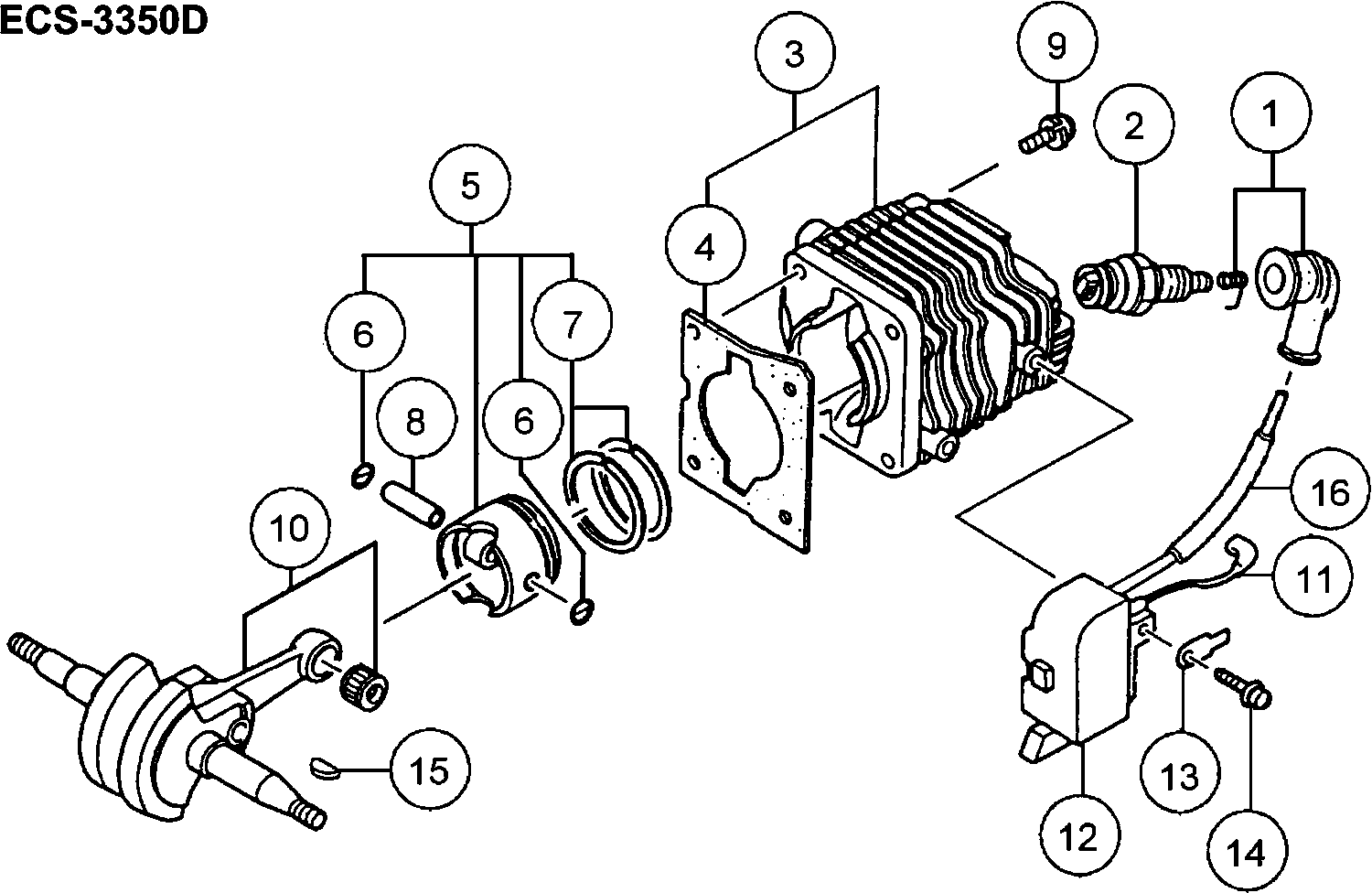

Onderdelen tekening 1

Onderdelen lijst van de Hikoki ECS-3350D

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Spark Plug Cap Ass'y (old 157-01570-90/6687470/668
1 6687468 2.31 2.80

Spark Plug Cj8 (old 6685771)
2 6699324 3.30 3.99

Cylinder Set (old 001-01740-91/6685458)
3 6685457 44.31 53.62

Cylinder Gasket (old 017-01740-20)
4 6685724 1.15 1.39

Piston Set (old 030-01741-90)
5 6685879 22.24 26.91

Circlip (old 039-00000-20)
6 6685078 1.15 1.39

Zuiger Ring (xr1-1856)
7 6685331 4.05 4.90

Piston Pin 9 X 31 (old 037-01400-20/791170)
8 6686008 2.31 2.80

Hex.hole Bolt M5x16/s (old 994-61050-164)
9 6684903 2.15 2.60

Niet meer leverbaar
10 6697636

Cord, B 70m (old 178-01740-80)
11 6687837 2.31 2.80

Bobine
12 6687700 44.31 53.62

Tab (old 205-01700-20)
13 6688060 1.15 1.39

High Tension Screw 4x18ws (old 994-16040-186)
14 6695407 1.15 1.39

Woodruff Key 3x13x4.5 (oud 068-10100-20)
15 6684899 2.15 2.60

Cord Insulator Tube (old 755-32050-20)
16 6692900 1.15 1.39

Crank Case Ass'y (old 072-01740-94)
20A 6686523 36.15 43.74

Olie Keerring
21 6684607 4.29 5.19

Niet meer leverbaar
22 6685095

Kogellager 6201 A2c3
23 6685096 5.28 6.38

Crank Case Gasket (old 090-0174g-20)
24A 6686701 1.15 1.39

Niet meer leverbaar
25 6684668

Magneto Rotor Ass'y (old 155-21540-90)
26 6687394 24.20 29.28

Niet meer leverbaar
26A 6697953

D4e Retaining Ring (old 993-55040-001)
27 6685101 1.15 1.39

Starter Pawl Spring (old 790-01740-20)
28 6685105 1.15 1.39

Starter Pawl
29A 6685334 1.05 1.27

Ring
30 6685103 1.15 1.39

Flywheel Nut (old 066-00000-20)
31 6685104 1.15 1.39

Shim S T0.2 (old 071-04063-23)
32 6685098 1.15 1.39

Shim S T0.3 (old 071-04063-24)
32 6685099 1.15 1.39

Shim 0.1 (old 071-04063-21)
32 6686474 1.15 1.39

Shim 0.4 (old 071-04063-25)
32 6686475 1.15 1.39

Ring
33 6695222 1.15 1.39

Niet meer leverbaar
40 6691361

Air Vent Valve (b) (old 562-04060-20)
41 6685173 2.31 2.80

Air Vent Valve Set (old 6692164)
42 6697231 5.45 6.59

Hex. Hole Bolt 5x20/ps (old 994-63050-204)
43 6684634 2.15 2.60

Aardedraad
44 6688446 2.31 2.80

Stop Switch Ass'y (old 6687502)
45A 6601374 11.71 14.17

Switch Name Plate (old 183-01300-20/6689113)
46 6687949 1.15 1.39

Luchtfilterkap
50 6686299 3.30 3.99

Luchtfilterkap
51 6689735 1.15 1.39

Luchtfilter Element
52 6690064 3.30 3.99

Carburetor Insulator Set (old 404-01740-91/6689933
53 6689934 8.91 10.78

Insulator Set (old 404-0174g-90)
53A 6689935 12.05 14.58

Inlaatpakking (old 403-01740-21 & 6689869)
54 6689870 1.15 1.39

Insulator Gasket (old 403-0174g-20)
54A 6689871 1.15 1.39

Carburetor Insulator Rubber (old 409-01700-20)
55 6690001 1.15 1.39

Reed Valve Holder (old 395-01730-20)
56 6689805 1.15 1.39

Valve Holder (old 395-0174g-20)
56A 6689806 1.15 1.39

Reed Valve (old 394-01700-20)
57 6689802 2.31 2.80

Reed Valve (old 394-0174g-20)
57A 6689803 3.30 3.99

Niet meer leverbaar
58 6694964

Carburetor Gasket
59 6698108 1.80 2.18

Carburateurset
60 6690666 64.28 77.77

Screw 5x45s (old 994-14050-451)
61 6695350 1.15 1.39

Choke Shim 1.0 (old 708-32911-20) New
62 6692597 1.05 1.27

Ring 5 (oud 992-00050-011)
63 6684864 2.15 2.60

Choke Valve (old 700-32918-20/6692409)
64 6692410 2.31 2.80

Tapping Screw D4.5x14 (old 990-75045-144)
65 6685152 1.15 1.39

Luchtfilterkap
66 6687344 4.45 5.38

Niet meer leverbaar
67 6684668

Ring 5 (oud 992-00050-011)
68 6684864 2.15 2.60

Idle Sponge (old 191-32970-20)
69 6685224 1.15 1.39

Sponge H/l 10l (old 191-32964-20)
70 6687978 1.15 1.39

Aircleaner Sponge (old 446-01740-20)
71 6690355 1.15 1.39

Seal Cover (old 129-01730-20)
72 6687182 1.15 1.39

Niet meer leverbaar
81 6692443

Muffler Gasket (old 737-01700-20)
82 6692734 1.15 1.39

Niet meer leverbaar
83 6692625

Muffler Fitting Metal (old 724-01700-20) New
84 6692676 2.31 2.80

Muffler Body A Comp. (old 716-01700-80) New Sep
86 6692606 3.30 3.99

Hex.hole Bolt M5x35 (oud 990-51050-353)
87 6684934 2.15 2.60

Ring
88 6684661 2.15 2.60

Oil Pipe B (old 505-32710-20)
101 6691121 4.45 5.38

Clip 7 (old 680-04019-21)
102 6692312 1.15 1.39

Ring
103 6684661 2.15 2.60

Oil Filter (old 487-32712-20/6696804)
104 6690919 1.15 1.39

Oil Filter Body Ass'y (old 486-32710-90)
105 6685249 2.31 2.80

Gaskabel
106 6693873 5.78 6.99

Wire Grommet (old 964-01710-20) New
107 6694836 1.15 1.39

Priming Pump Comp. (old 442-25143-80)
108 6685139 5.94 7.18

Fuel Pipe 2.5x4x42 (old 700-02504-042 & 6698850)
109 6685138 1.15 1.39

Rubber Pipe (old 678-01740-20/6692291)
110 6692292 4.45 5.38

Pump Filter Body Ass'y (old 675-11600-90/6692275/6
111 6685199 4.45 5.38

Fuel Pipe 2.5x4x150 (old 700-02504-15)
112 6692351 1.15 1.39

Return Grommet (old 6684627)
113 6697846 1.04 1.26

Niet meer leverbaar
114 6697780

Adjuster Cap (old 190-32710-20)
115 6687956 1.15 1.39

Grommet (old 707-32710-20)
116 6692590 1.15 1.39

Choke Button Comp. (old 704-32710-80)
117 6692513 2.31 2.80

Grommet (old 191-32710-20)
118 6687976 1.15 1.39

O-ring
119 6697898 1.04 1.26

O-ring P-21
119A 6699285 1.04 1.26

Oil Tank Cap Ass'y (old 642-32719-90)
120 6692159 5.11 6.19

Tank Dop Compleet
121A 6692121 9.58 11.59

Lock Nut M6 (oud 991-01060-013)
122 6684872 2.15 2.60

Recoil Starter Ass'y (old 756-01740-90)
131 6692906 44.31 53.62

Tapping Screw D5x14 (old 990-72050-144)
132 6685275 1.15 1.39

Ring
133 6689681 1.15 1.39

Starter Pully (old 774-01740-20)
134 6693060 3.30 3.99

Starter Rope 3 X 890 (old 783-01740-20)
135 6693159 1.15 1.39

Recoil Spring Case Ass'y (old 778-01740-90)
136 6693093 7.75 9.38

Starthendel
137 6693228 2.31 2.80

Ventilatorhuis
138 6686947 8.58 10.38

Tapping Screw D4.5x20 (old 990-72045-204)
139 6685191 1.15 1.39

Ring
140 6684632 2.15 2.60

Inlet Screen (oud 578-25007-20)
151 6684700 4.29 5.19

Pump Body (old 575-25028-20/6696844)
152 6685211 8.41 10.18

Screw (old 514-25001-20)
153 6685210 1.15 1.39

Pump Gasket (old 577-25007-20)
154 6685212 2.31 2.80

Pump Diaphragm (old 576-25006-20)
155 6685213 4.45 5.38

Low Adjust Screw (old 461-25027-20)
156 6690714 5.28 6.38

High/low Adjust Spring (old 623-25032-20)
157 6692048 2.31 2.80

Control Lever (old 473-25001-20)
158 6685217 3.30 3.99

Hinge Pin Set Screw (old 546-25001-20)
159 6685218 2.31 2.80

Valve Spring (old 477-25088-20)
160 6690873 4.45 5.38

Hinge Pin (old 605-25001-20)
161 6685219 1.15 1.39

Diaphragm Cover (old 476-25004-20)
162 6685222 4.45 5.38

Metering Diaphragm Comp. (old 474-25001-80/6690826
163 6690827 11.71 14.17

Diaphragm Packing (old 475-25038-20)
164 6685220 2.31 2.80

Needle Valve (old 603-25012-20)
165 6685215 5.28 6.38

Idle Adjust Spring (old 463-25006-20)
166 6685297 2.31 2.80

Idle Adjust Screw (old 462-25016-20)
167 6685298 2.31 2.80

High Adjust Screw (old 460-25027-20)
168 6690691 4.79 5.79

High Adjustment Spring (old 485-25040-20)
169 6690897 3.30 3.99

Set Screw (old 548-25012-20)
170 6685223 1.15 1.39

Screw 5x14/ws (old 994-16050-141)
191 6695416 1.15 1.39

Oil Pump Cover (old 097-32900-20)
192 6686763 2.31 2.80

Oil Pipe A (old 515-32710-20)
193 6691223 3.30 3.99

Screw Gear (old 084-32900-20)
194 6686645 10.40 12.58

Air Vent Sponge (old 567-01700-20)
195 6691400 1.15 1.39

Oil Pump Ass'y (old 144-32902-90/6686678/6686652/6
196 6687324 10.56 12.78

Oil Adjust Grommet (old 488-32710-21/6690955)
197 6690956 1.15 1.39

Oil Pump Adjuster (old 501-32710-21)
198 6691070 1.15 1.39

O-ring P-6 (old 6695663)
199 6697917 1.04 1.26

Oil Pump Case Set, Spare (old 088-3277a-91/6686677
200 6686681 9.74 11.78

O-ring P-6 (old 6695663)
201 6697917 1.04 1.26

Tapping Screw D5x14 (old 990-72050-144)
202 6685275 1.15 1.39

Fuel Pipe (old 700-07105-02)
203 6685154 1.15 1.39

Chain Catcher (old 125-32710-20)
204 6685155 1.15 1.39

Tapping Screw D4.5x14 (old 990-75045-144)
205 6685152 1.15 1.39

Nut (old 121-32530-20)
221 6685166 2.31 2.80

Chain Bar Clamp Nut (old 121-32600-20)
221 6687105 1.15 1.39

Clutch Comp. (old 6688559/6685362)
222 6685142 14.38 17.39

Needle Bearing (old 999-62101-301)
223 6685143 4.45 5.38

Clutch Housing Comp.3/8 (old 310-32900-20)
224 6689013 14.19 17.17

Ring
225 6685145 2.31 2.80

Tapping Screw D4x10 (old 993-41040-101)
226 6685161 1.15 1.39

Plate (old 466-32710-21 & 6690789)
227 6690790 2.31 2.80

Guide Plate A (old 6690733)
227A 6697599 2.80 3.39

Crank Shaft Collar (old 511-32900-20)
228 6685146 2.31 2.80

Tapping Screw D4x10 (old 993-41040-101)
229 6685161 1.15 1.39

Screw 2.6x5 (old 993-30026-050)
232 6695269 1.15 1.39

Chain Puller
234B 6698986 13.35 16.15

Gear (a) (old 301-72000-20)
235 6685168 2.31 2.80

Guide Plate B (old 462-32911-21/6690755)
237 6690756 2.31 2.80

Side Case Comp. (old 6686104)
244 6698015 9.24 11.18

Tension Adjustment Bolt Assy (old 116-32735-90)
247 6687072 3.30 3.99

Screw 5x25 Ps (old 994-15050-251)
261 6695394 1.15 1.39

U-nut 5 (old 991-74050-010)
262 6695157 1.15 1.39

Screw 5x40/s (old 994-14050-401)
263 6695348 1.15 1.39

Ring 5 (oud 992-00050-011)
264 6684864 2.15 2.60

Damper Collar A (old 275-32710-20) New
265 6688480 1.15 1.39

Damper A (old 219-32750-20)
266 6688117 1.15 1.39

U-nut 5 (old 991-74050-010)
267 6695157 1.15 1.39

Rear Handle B Comp. (old 011-32901-80)
268 6685646 5.28 6.38

Push Pin Cap (old 725-32161-20)
269 6692680 1.15 1.39

Stopper Spring (old 066-32300-20)
270 6686447 1.15 1.39

Push Pin (old 064-33225-20)
271 6686433 1.15 1.39

Niet meer leverbaar
272 6688361

Niet meer leverbaar
273 6686390

Niet meer leverbaar
274 6697845

Nut M4 (old 991-01040-011)
275 6685069 1.15 1.39

Rear Handle A Comp. (old 010-32750-81)
276 6685616 11.88 14.37

Screw 4x22/ws (old 994-16040-226)
277 6695410 1.15 1.39

Front Handle Comp. (old 209-32750-80)
278 6688077 7.93 9.59

Damper B (old 266-32750-20/6688412)
279 6688412 1.15 1.39

Damper Collar B (old 276-32710-20)
280 6688485 1.15 1.39

Tapping Screw 5x35 (old 990-73050-354)
281 6695107 1.15 1.39

Tapping Screw 5x35 (old 990-73050-354)
282 6695107 1.15 1.39

Front Hand Guard (old 805-32750-20)
283 6693462 5.61 6.79

Combi Box Spanner 10/19mm (old 013-29323-50/668566
501 6685257 3.30 3.99

Combi Box Spanner 13x19 Minus (old 883-32600-20)
501A 6693809 4.45 5.38

Chain Cover 14" (old 946-32753-20)
502 6685256 6.44 7.79

Niet meer leverbaar
503 6694810

Niet meer leverbaar
511 6685160

Niet meer leverbaar
512 6686854

Niet meer leverbaar
514 6697854

Niet meer leverbaar
515 6697889

Niet meer leverbaar
601 6697956

Niet meer leverbaar
602 6697957
