Tekeningen van de Hikoki G10SN

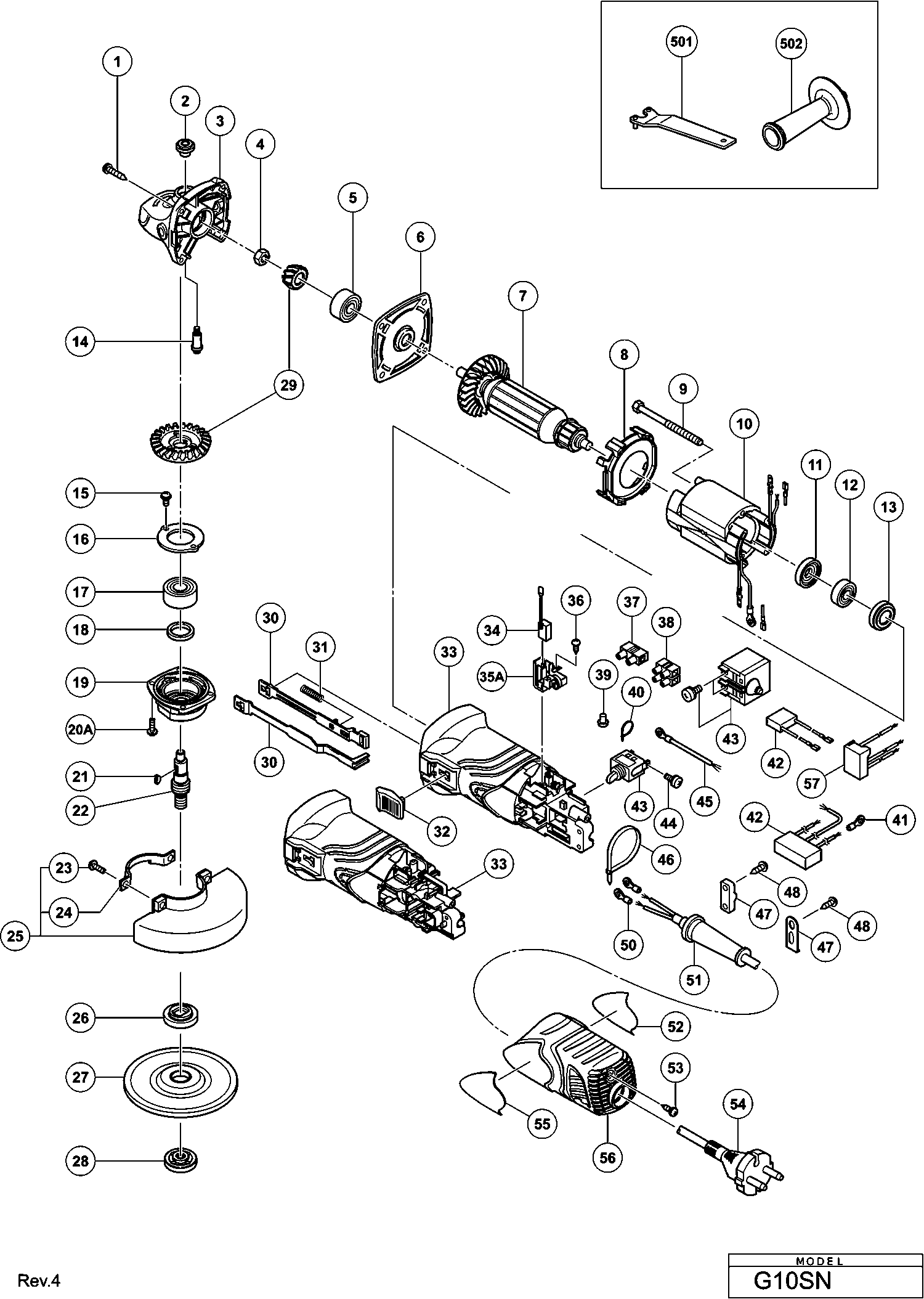

Onderdelen tekening 1

Onderdelen lijst van de Hikoki G10SN

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Tapschroef D4x25 Zwart
1 307028 1.05 1.27

Spindelblokkeeringsknop
2 301944 1.04 1.26

Tandwielhuisdeksel
3 332529 11.85 14.34

Moer M6
4 309191 1.04 1.26

Kogellager 628vvc2ps2-l
5 628VVC 11.85 14.34

Lagerhouder
6 327887 1.20 1.45

ANKER 110 VOLT
7 360891C 36.10 43.68

Anker 230v
7 360891F 36.10 43.68

Luchtgeleider
8 327886 1.20 1.45

Zeskant Hd Schroef D4x70
9 982021 1.04 1.26

Veld 110 Volt
10 340791B 38.09 46.09

Veld 220 Volt
10 340791D 26.68 32.28

Veld 230-240 Volt
10 340791J 38.09 46.09

Veld 110 Volt
10 340791L 49.50 59.90

Veld 230 Volt
10 340791M 49.50 59.90

Stofafdichting Voor G12sr2
11 321722 1.35 1.63

Kogellager 626vvmc2erps2s
12 626VVM 5.70 6.90

Rubber Ring
13 309929 1.04 1.26

Pin Voor Spindelblokkeering
14 301943 1.65 2.00

Seal Lock Schroef M4x10
15 987201 1.05 1.27

Lagerdeksel
16 316490 1.65 2.00

Kogellager 6201vvcmps2s
17 6201VV 6.45 7.80

Vilt Pakking
18 301946 1.04 1.26

Niet meer leverbaar
19 316489

Seal Lock Schroef M4x12
20A 307127 1.05 1.27

Inlegspie
21 302047 1.05 1.27

As
22 332526 4.20 5.08

Machineschroef M5x16
23 308386 1.05 1.27

Klemring Voor Beschermkap
24 301949 1.04 1.26

Beschermkap
25A 301948 5.71 6.91

Binnenflens
26 372737 1.80 2.18

Niet meer leverbaar
27 316820

Niet meer leverbaar
28A 339578

Tandwiel Set
29 327888 10.80 13.07

Trekstang
30 333366 1.20 1.45

Trekstang
30 370042 1.04 1.26

Veer
31 314429 1.04 1.26

Schakelaarschuif
32 314428 1.04 1.26

Huis
33 333365 6.30 7.62

Behuizing
33 370040 6.90 8.35

Koolborstel (2 Stuks)
34 999005 7.80 9.44

KOOLBORSTELHOUDER
35A 333844 2.10 2.54

Tapschroef D3x8
36 328210 1.20 1.45

Kroonsteentje
37 938307 2.13 2.57

SNOERKLEM
40 975144 1.04 1.26

Noise Suppressor
42 370051 1.65 2.00

PUSHING BUTTON SWITCH
43 376230 7.20 8.71

Machineschroef M3,5x6
44 305499 1.05 1.27

Internal Wire
45 370045 1.04 1.26

Snoerklem
46 988054 1.04 1.26

Cord Clip
47 338334 1.04 1.26

Klemstrip (old 994566)
47 937631 1.04 1.26

Tapschroef D4x12
48 305720 1.05 1.27

Kabelschoentje
50 311741 1.04 1.26

Aansluitklem
50 980063 1.04 1.26

Snoertule D10.1
51 938051 1.04 1.26

Snoertule D8.8
51 953327 1.04 1.26

Niet meer leverbaar
53 307811

Niet meer leverbaar
54 323974

Niet meer leverbaar
54 500201Z

Niet meer leverbaar
54 500234Z

Niet meer leverbaar
54 500409Z

Niet meer leverbaar
54 500436Z

Niet meer leverbaar
54 500439Z

Afdekrooster
56 327894 6.45 7.80

Tail Cover
56 370041 3.30 3.99

Varistor (a)
57 370043 5.70 6.90

Niet meer leverbaar
501 313933

Niet meer leverbaar
502A 994322

Niet meer leverbaar
601 314051

Niet meer leverbaar
602 314052

Niet meer leverbaar
603 314053

Niet meer leverbaar
604 314054

Niet meer leverbaar
605 314055

Niet meer leverbaar
606 314056

Niet meer leverbaar
607 314057

Niet meer leverbaar
608 314058

Niet meer leverbaar
609 314059

Niet meer leverbaar
610 314060

Niet meer leverbaar
611 314061

Sluitmoer
612 935513 4.20 5.08

Niet meer leverbaar
613 936548

Niet meer leverbaar
614 936558Z

Niet meer leverbaar
615 302098

Niet meer leverbaar
616 323918

VLOEIBARE PAKKING
618 324688 40.84 49.41
