Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Hikoki G13BY

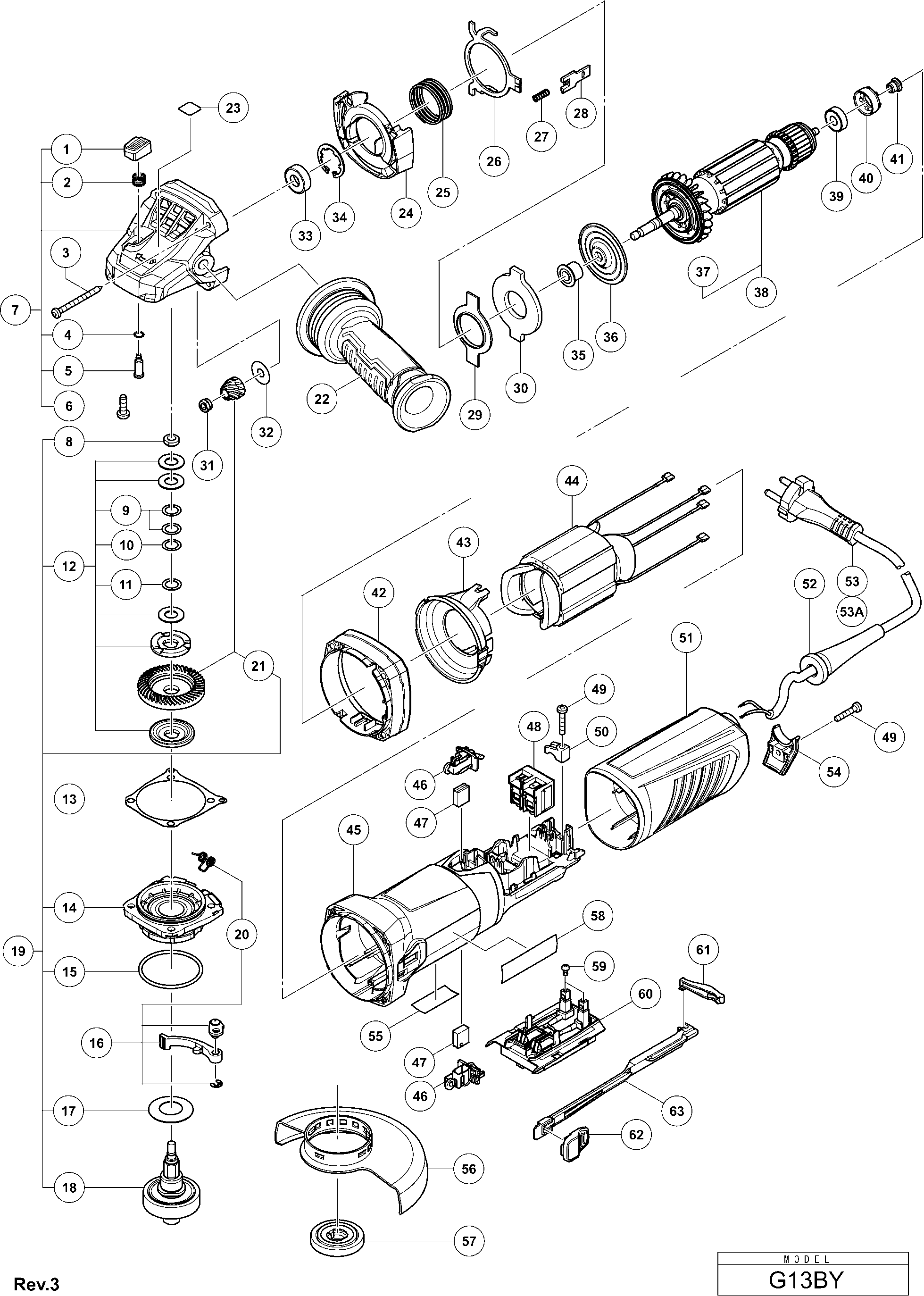

Onderdelen tekening 1

Onderdelen lijst van de Hikoki G13BY

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Drukknop
1 372945 1.04 1.26

Spring (a)
2 372944 1.04 1.26

D4 Torx Tapping Screw
3 372920 1.04 1.26

O Ring (a)
4 372943 1.04 1.26

Lock Pin
5 372946 5.10 6.17

D5 Torx Screw
6 372919 1.04 1.26

Gear Cover Ass'y
7 372932 23.38 28.28

D7 Moer
8 372928 1.20 1.45

Ring 10.2x14.8x0.2
9 372924 1.04 1.26

Ring 10.2x14.8x0.1
10 372925 1.04 1.26

Ring 10.2x14.8x0.5
11 372926 1.04 1.26

Friction Washer Ass'y
12 372931 7.95 9.62

Pakking
13 372918 1.04 1.26

Packing Gland Ass'y
14 372927 5.55 6.72

O Ring (b)
15 372959 1.04 1.26

Lever Set
16 372941 5.70 6.90

Ring
17 372949 1.04 1.26

Spindle Ass'y
18 372922 35.75 43.26

Gear Spindle Set
19 372933 74.80 90.51

Spring Clip
20 372916 1.04 1.26

Bevel Gear Pinion Set
21 372929 9.90 11.98

Niet meer leverbaar
22 336865

Baffle
24 372901 1.04 1.26

Spring (c)
25 372956 1.04 1.26

Shift Lever
26 372953 1.20 1.45

Spring (b)
27 372955 1.04 1.26

Shift Element
28 372954 1.04 1.26

Supporting Plate
29 372952 1.04 1.26

Butting Plate
30 372950 3.75 4.54

D6 Moer
31 372909 1.04 1.26

Ring 7.05x19.5x0.2
32 372908 1.04 1.26

Kogellager 8x22x7 608lhv
33 372907 1.65 2.00

Retaining Ring
34 372942 1.04 1.26

Spacer Sleeve
35 372957 1.65 2.00

Remschijf
36 372951 7.65 9.26

Waaier
37 372938 2.10 2.54

Armature Ass'y
38 372887 48.40 58.56

Kogellager 6x19x6
39 372904 1.65 2.00

Rubber Bushing
40 372905 1.04 1.26

Magneet
41 372947 1.50 1.82

Remflens
42 372958 2.55 3.09

Fan Guide
43 372899 1.04 1.26

Stator Ass'y
44 372890 23.10 27.95

Behuizing
45 372898 11.85 14.34

Koolborstelhouder
46 372936 4.05 4.90

Koolborstelset
47 372939 6.90 8.35

Switch
48 372892 5.55 6.72

Schroef
49 371270 1.04 1.26

Kabelclip
50 371271 1.04 1.26

Tail Cover
51 372911 6.00 7.26

Cord Armor
52 372894 1.04 1.26

Aansluitsnoer (eur)
53 372895 8.70 10.53

Niet meer leverbaar
53A 500503Z

End Cap
54 372912 1.04 1.26

Wheel Guard
56 372915 5.70 6.90

Wheel Nut
57 372702 4.05 4.90

D3 Torx Schroef
59 372917 1.04 1.26

Controller
60 372902 26.81 32.44

Pivoting Bar
61 372948 1.04 1.26

Slide Switch Knob
62 372914 1.04 1.26

Slide Bar
63 372910 3.75 4.54

Cutting Guard Clip
601 372701 3.60 4.36

Niet meer leverbaar
602 372960

Vet
603 371300 14.10 17.06
