Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki G13SR3'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

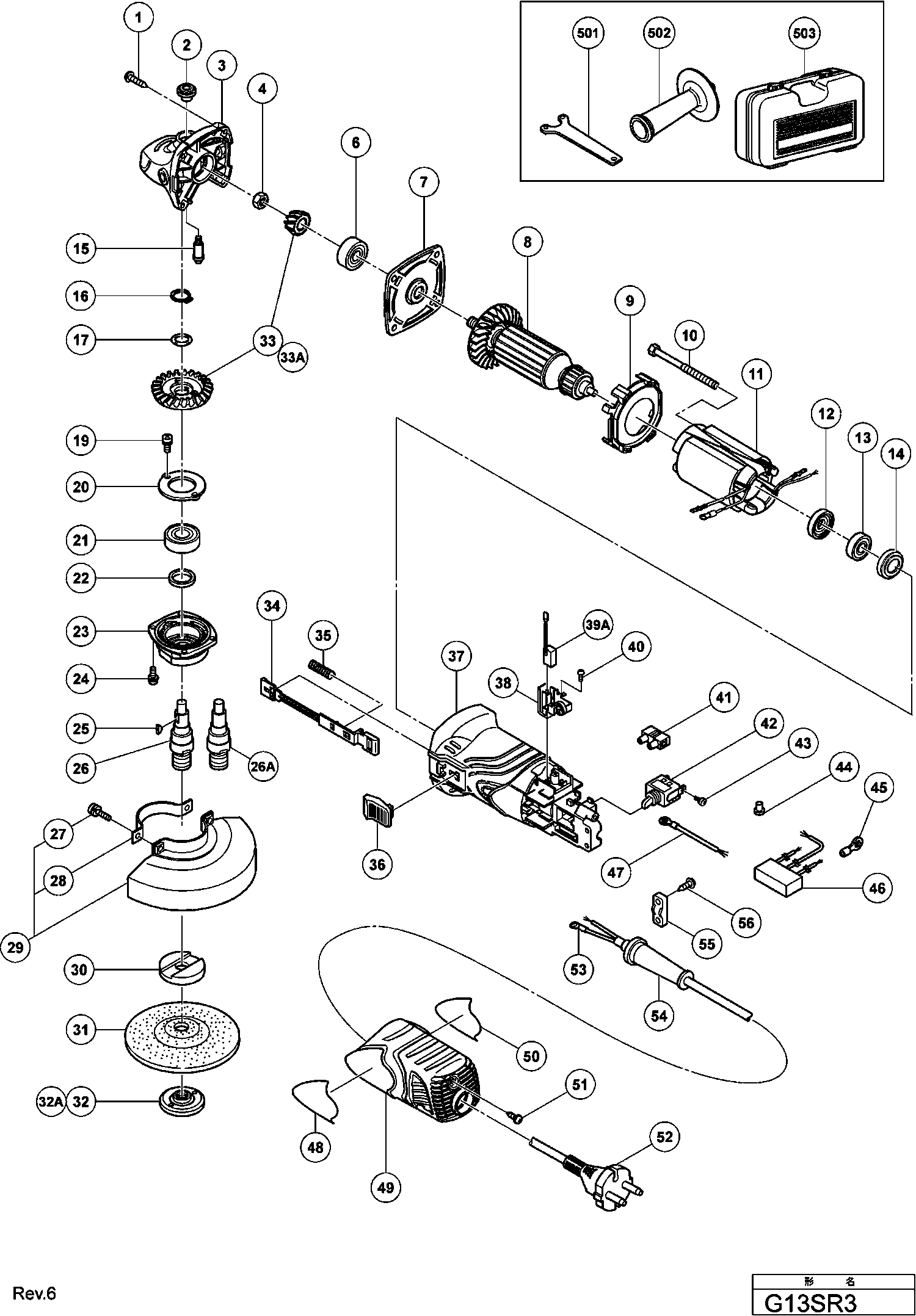

Tekeningen van de Hikoki G13SR3
Onderdelen lijst van de Hikoki G13SR3
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Tapschroef D4x25 Zwart | ||||
| 1 | 307028 | 1.05 | 1.27 | |
| Spindelblokkeeringsknop | ||||
| 2 | 301944 | 1.04 | 1.26 | |
| Tandwielhuisdeksel | ||||
| 3 | 327891 | 8.70 | 10.53 | |
| Moer M6 | ||||
| 4 | 309191 | 1.04 | 1.26 | |
| Kogellager 628vvc2ps2-l | ||||
| 6 | 628VVC | 11.85 | 14.34 | |
| Lagerhouder | ||||
| 7 | 327887 | 1.20 | 1.45 | |
| Anker 230v | ||||
| 8 | 360799E | 32.31 | 39.10 | |
| Luchtgeleider | ||||
| 9 | 327886 | 1.20 | 1.45 | |
| Schroef Hd D4x65 (oud 963712z) | ||||
| 10 | 963712 | 1.04 | 1.26 | |
| Veld 220-230 Volt | ||||
| 11 | 340702E | 16.36 | 19.80 | |
| Stofafdichting Voor G12sr2 | ||||
| 12 | 321722 | 1.35 | 1.63 | |
| Kogellager 626vvmc2erps2s | ||||
| 13 | 626VVM | 5.70 | 6.90 | |
| Rubber Ring | ||||
| 14 | 309929 | 1.04 | 1.26 | |
| Pin Voor Spindelblokkeering | ||||
| 15 | 301943 | 1.65 | 2.00 | |
| Ring D11 | ||||
| 16 | 316487 | 1.65 | 2.00 | |
| Ring | ||||
| 17 | 316486 | 1.65 | 2.00 | |
| Seal Lock Schroef M4x10 | ||||
| 19 | 987201 | 1.05 | 1.27 | |
| Lagerdeksel | ||||
| 20 | 316490 | 1.65 | 2.00 | |
| Kogellager 6201vvcmps2s | ||||
| 21 | 6201VV | 6.45 | 7.80 | |
| Vilt Pakking | ||||
| 22 | 301946 | 1.04 | 1.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 23 | 316489 | |||
| Machineschroef M4x12 | ||||
| 24 | 951039 | 1.05 | 1.27 | |
| Inlegspie | ||||
| 25 | 302047 | 1.05 | 1.27 | |
| As | ||||
| 26 | 327896 | 4.20 | 5.08 | |
| As | ||||
| 26A | 334919 | 4.20 | 5.08 | |
| Machineschroef M5x16 | ||||
| 27 | 308386 | 1.05 | 1.27 | |
| Klemring Voor Beschermkap | ||||
| 28 | 301949 | 1.04 | 1.26 | |
| Beschermkap G13sr2 | ||||
| 29 | 319116 | 16.40 | 19.84 | |
| Snelspan Beschermkap 125mm | ||||
| 29 | 333840 | 6.15 | 7.44 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 30 | 937817Z | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 31 | 316822 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 32 | 994324 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 32A | 339579 | |||
| Tandwiel Set | ||||
| 33 | 327888 | 10.80 | 13.07 | |
| Tandwielset | ||||
| 33A | 337382 | 6.45 | 7.80 | |
| Trekstang | ||||
| 34 | 327893 | 1.20 | 1.45 | |
| Veer | ||||
| 35 | 314429 | 1.04 | 1.26 | |
| Schakelaarschuif | ||||
| 36 | 314428 | 1.04 | 1.26 | |
| Behuizing | ||||
| 37 | 327885 | 6.30 | 7.62 | |
| Koolborstelhouder | ||||
| 38 | 327895 | 2.10 | 2.54 | |
| Koolborstel (2 Stuks) | ||||
| 39 | 999005 | 7.80 | 9.44 | |
| Tapschroef D3x8 | ||||
| 40 | 328210 | 1.20 | 1.45 | |
| Kroonsteentje | ||||
| 41 | 938307 | 2.13 | 2.57 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 42 | 314603 | |||
| Machineschroef M3,5x6 | ||||
| 43 | 305499 | 1.05 | 1.27 | |
| Lasdop 50091 (10 Stuks) | ||||
| 44 | 959140 | 3.30 | 3.99 | |
| Aansluitklem | ||||
| 45 | 980063 | 1.04 | 1.26 | |
| Condensator (oud 930030/991313) | ||||
| 46 | 994273 | 4.29 | 5.19 | |
| Bedrading | ||||
| 47 | 328509 | 1.65 | 2.00 | |
| Afdekrooster | ||||
| 49 | 327894 | 6.45 | 7.80 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 51 | 307811 | |||
| Snoer 2,5m 2 X 1.0 H05vv-f (oud 500395z) | ||||
| 52 | 500447Z | 6.60 | 7.99 | |
| Aansluitklem | ||||
| 53 | 980063 | 1.04 | 1.26 | |
| Snoertule D8.8 | ||||
| 54 | 380090 | 1.04 | 1.26 | |
| Klemstrip (old 994566) | ||||
| 55 | 937631 | 1.04 | 1.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 56 | 984750 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 501 | 938332Z | |||
| Zijhandgreep M10 | ||||
| 502 | 318312 | 7.50 | 9.08 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 503 | 319375 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 601 | 314062 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 602 | 314063 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 603 | 314064 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 604 | 314065 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 605 | 314066 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 606 | 314067 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 607 | 314068 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 608 | 314069 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 609 | 314070 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 610 | 314071 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 611 | 314072 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 612 | 937826Z | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 613 | 937825Z | |||
| Snelspan Beschermkap 125mm | ||||
| 614 | 333840 | 6.15 | 7.44 | |
