Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

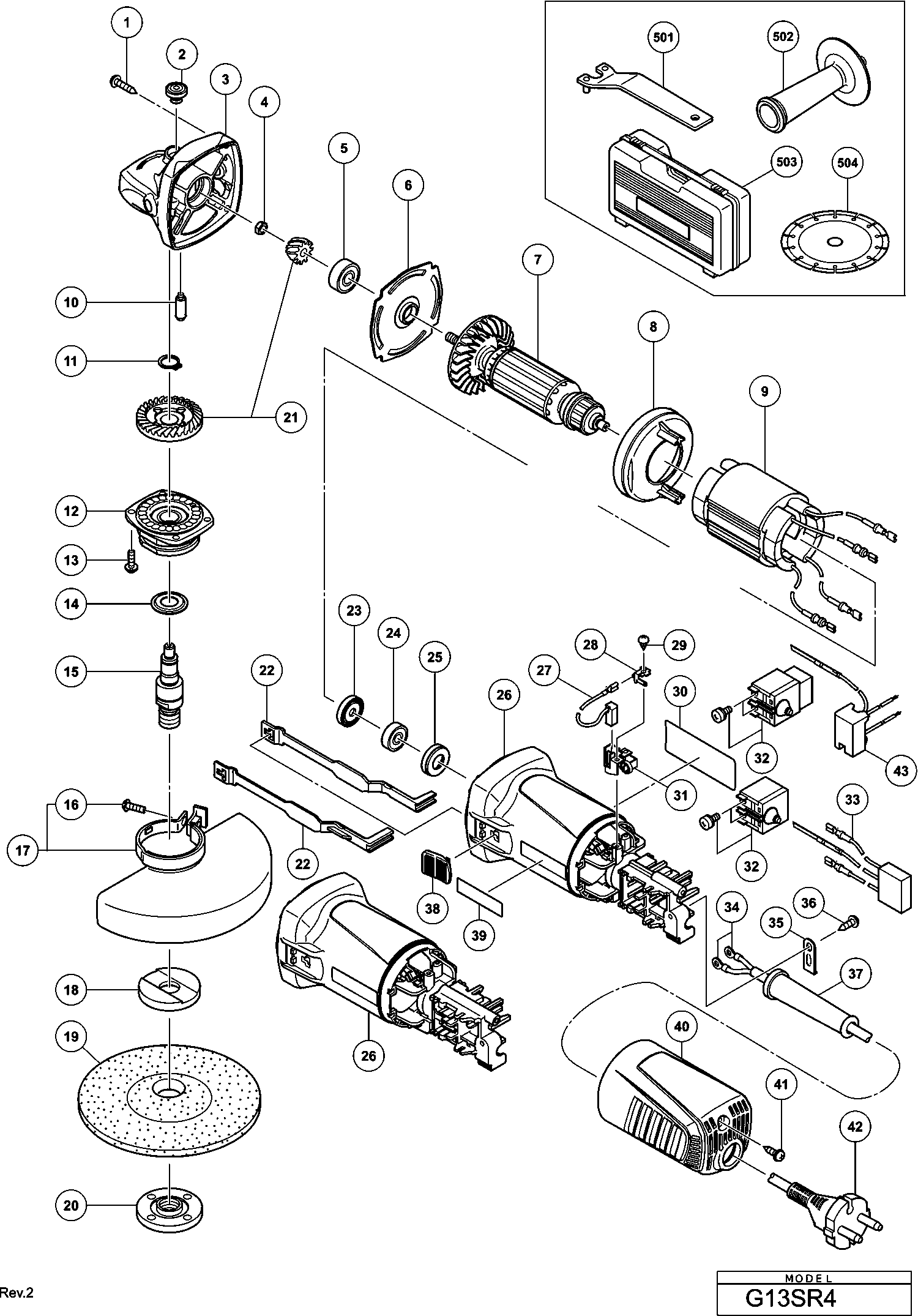

Tekeningen van de Hikoki G13SR4
Onderdelen lijst van de Hikoki G13SR4
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Schroef Met Sluitring D4x23 (zwart) | ||||
| 1 | 328643 | 1.05 | 1.27 | |
| Spindelblokkeeringsknop | ||||
| 2 | 301944 | 1.04 | 1.26 | |
| Tandwielhuis | ||||
| 3 | 339146 | 6.90 | 8.35 | |
| Moer M6 | ||||
| 4 | 309191 | 1.04 | 1.26 | |
| Kogellager 608s | ||||
| 5 | 338337 | 2.25 | 2.72 | |
| Lagerhouder | ||||
| 6 | 338850 | 1.04 | 1.26 | |
| ANKER 110 VOLT | ||||
| 7 | 361016C | 29.01 | 35.11 | |
| Armature 220v-240v | ||||
| 7 | 361016E | 29.01 | 35.11 | |
| Luchtgeleider | ||||
| 8 | 338853 | 1.04 | 1.26 | |
| Veld 110 Volt | ||||
| 9 | 340016C | 22.96 | 27.78 | |
| Stator Ass'y 220-230 Volt | ||||
| 9 | 340016E | 30.53 | 36.94 | |
| Pin Voor Spindelblokkeering | ||||
| 10 | 301943 | 1.65 | 2.00 | |
| Ring D11 | ||||
| 11 | 316487 | 1.65 | 2.00 | |
| Tandwielhuisdeksel | ||||
| 12A | 338849 | 3.00 | 3.63 | |
| Tandwielhuisdeksel | ||||
| 12 | 338849 | 3.00 | 3.63 | |
| Seal Lock Schroef M4x12 | ||||
| 13 | 328628 | 1.05 | 1.27 | |
| Ring (a) | ||||
| 14 | 328185 | 1.05 | 1.27 | |
| As | ||||
| 15 | 330700 | 6.15 | 7.44 | |
| Machineschroef M5x16 | ||||
| 16 | 308386 | 1.05 | 1.27 | |
| Schroef M5 | ||||
| 16 | 338868 | 1.04 | 1.26 | |
| Snelspan Beschermkap 125mm | ||||
| 17 | 333840 | 6.15 | 7.44 | |
| Beschermkap | ||||
| 17 | 338845 | 2.55 | 3.09 | |
| Niet meer leverbaar | ||||
| 18 | 937817Z | |||
| Niet meer leverbaar | ||||
| 19 | 316822 | |||
| Niet meer leverbaar | ||||
| 20 | 337329 | |||
| Niet meer leverbaar | ||||
| 20A | 339579 | |||
| Gear And Pinion Set | ||||
| 21 | 339265 | 7.26 | 8.79 | |
| Trekstang | ||||
| 22 | 338855 | 1.04 | 1.26 | |
| Trekstang | ||||
| 22 | 370023 | 1.04 | 1.26 | |
| Stofafdichting Voor G12sr2 | ||||
| 23 | 321722 | 1.35 | 1.63 | |
| Kogellager 626zz | ||||
| 24 | 339145 | 1.50 | 1.82 | |
| Rubber Ring | ||||
| 25 | 309929 | 1.04 | 1.26 | |
| Housing | ||||
| 26 | 339140 | 3.90 | 4.72 | |
| Housing | ||||
| 26 | 370018 | 3.90 | 4.72 | |
| Koolborstel (2 Stuks) | ||||
| 27 | 999067 | 2.85 | 3.45 | |
| Terminal | ||||
| 28 | 339185 | 1.04 | 1.26 | |
| Tapschroef D3x8 | ||||
| 29 | 328210 | 1.20 | 1.45 | |
| KOOLBORSTELHOUDER | ||||
| 31 | 333844 | 2.10 | 2.54 | |
| Schakelaar | ||||
| 32 | 339149 | 2.70 | 3.27 | |
| Niet meer leverbaar | ||||
| 32A | 373298 | |||
| Condensator 220-240 Volt | ||||
| 33 | 339147 | 2.70 | 3.27 | |
| Kabelschoentje | ||||
| 34 | 311741 | 1.04 | 1.26 | |
| Aansluitklem | ||||
| 34 | 980063 | 1.04 | 1.26 | |
| Cord Clip | ||||
| 35 | 338334 | 1.04 | 1.26 | |
| Tapschroef D4x12 | ||||
| 36 | 305720 | 1.05 | 1.27 | |
| Snoertule D10.1 | ||||
| 37 | 938051 | 1.04 | 1.26 | |
| Snoertule D8.8 | ||||
| 37 | 953327 | 1.04 | 1.26 | |
| Schakelaarschuif | ||||
| 38 | 338854 | 1.04 | 1.26 | |
| Tail Cover | ||||
| 40 | 339141 | 1.20 | 1.45 | |
| Tail Cover | ||||
| 40 | 370019 | 1.50 | 1.82 | |
| Tapschroef D4x16 Met Ring Zwart | ||||
| 41 | 305812 | 1.04 | 1.26 | |
| Niet meer leverbaar | ||||
| 42 | 500201Z | |||
| Niet meer leverbaar | ||||
| 42 | 500409Z | |||
| Niet meer leverbaar | ||||
| 42 | 500436Z | |||
| Niet meer leverbaar | ||||
| 42 | 500439Z | |||
| Niet meer leverbaar | ||||
| 42 | 500468Z | |||
| Niet meer leverbaar | ||||
| 501 | 938332Z | |||
| Niet meer leverbaar | ||||
| 502 | 302142 | |||
| Niet meer leverbaar | ||||
| 502A | 994322 | |||
| Niet meer leverbaar | ||||
| 503 | 339263 | |||
| Niet meer leverbaar | ||||
| 601 | 994325 | |||
| Niet meer leverbaar | ||||
| 602 | 937826Z | |||
| Niet meer leverbaar | ||||
| 603 | 937825Z | |||
| Niet meer leverbaar | ||||
| 604 | 314062 | |||
| Niet meer leverbaar | ||||
| 605 | 314063 | |||
| Niet meer leverbaar | ||||
| 606 | 314064 | |||
| Niet meer leverbaar | ||||
| 607 | 314065 | |||
| Niet meer leverbaar | ||||
| 608 | 314066 | |||
| Niet meer leverbaar | ||||
| 609 | 314067 | |||
| Niet meer leverbaar | ||||
| 610 | 314068 | |||
| Niet meer leverbaar | ||||
| 611 | 314069 | |||
| Niet meer leverbaar | ||||
| 612 | 314070 | |||
| Niet meer leverbaar | ||||
| 613 | 314071 | |||
| Niet meer leverbaar | ||||
| 614 | 314072 | |||
| Snelspan Beschermkap 125mm | ||||
| 615 | 333840 | 6.15 | 7.44 | |
| VLOEIBARE PAKKING | ||||
| 616 | 324688 | 40.84 | 49.41 | |
