Tekeningen van de Hikoki G13VA

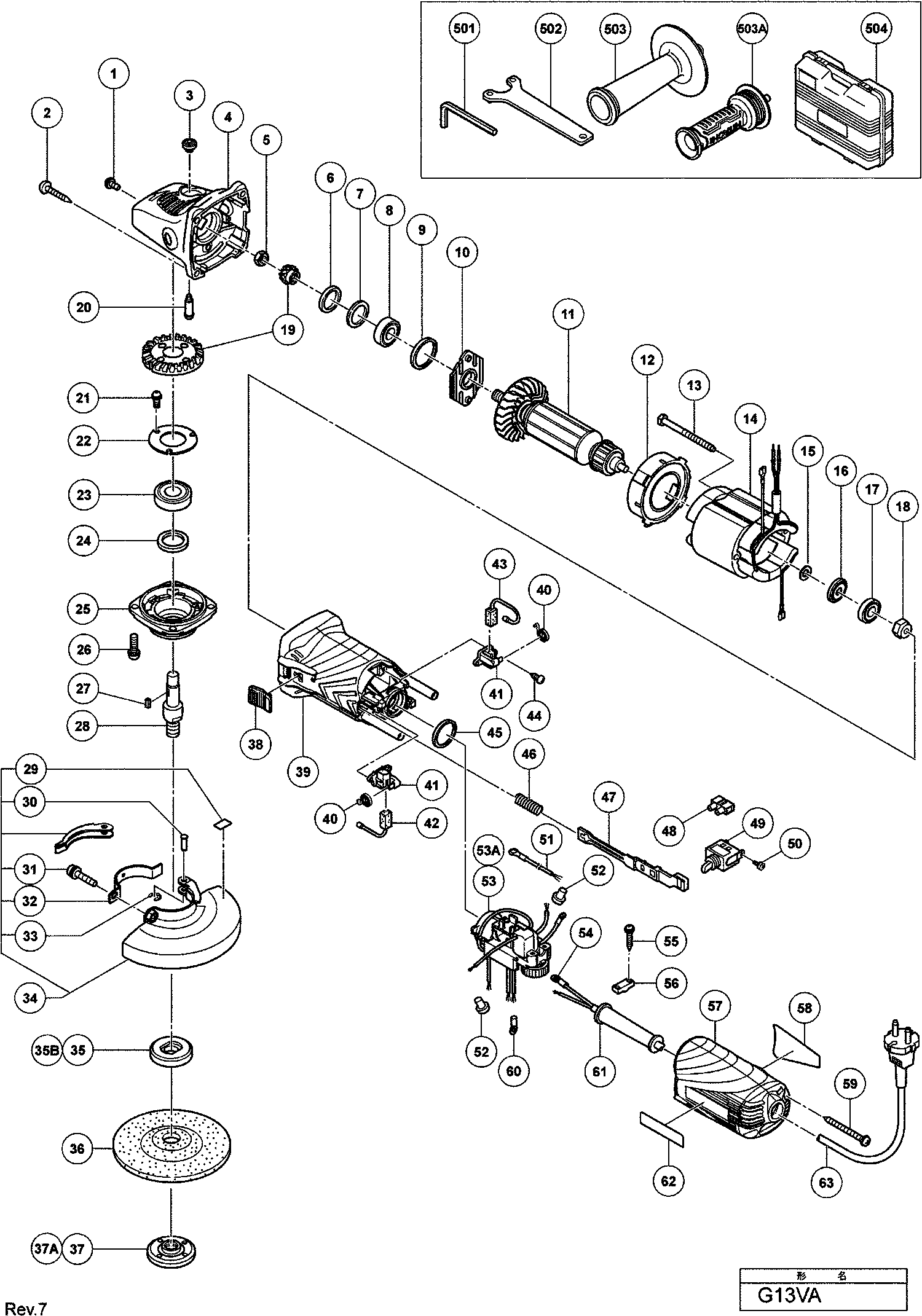

Onderdelen tekening 1

Onderdelen lijst van de Hikoki G13VA

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

SEAL LOCK SCHROEF M4X10
1 303255 1.04 1.26

Tapschroef D5x25 (zwart)
2 320523 1.35 1.63

Spindelblokkeeringsknop
3 301944 1.04 1.26

Tandwiel Huis
4 321737 36.44 44.09

Moer M8 (10 Stuks)
5 949558 1.05 1.27

Afdichtingsring (a)
6 308543 1.04 1.26

Ring (c)
7 980866 1.04 1.26

Kogellager 629t12ddc3ps2-l
8 629T12 9.83 11.89

Rubber Ring (oud 994299)
9 957754 1.20 1.45

Lagerpakking
10 321734 1.35 1.63

ANKER 110 VOLT
11 360869C 51.01 61.73

Anker 230v
11 360869E 50.88 61.56

Luchtgeleider
12 321732 1.35 1.63

Zeskant Hd Schroef D4x70
13 982021 1.04 1.26

Veld 220-240 Volt
14 340749E 24.61 29.78

Borgring
15 311737 1.04 1.26

Stofring (a)
16 311435 1.04 1.26

Kogellager 608vvmc2eps2l
17 608VVM 5.70 6.90

Magneet
18 325475 4.65 5.63

Tandwielset
19 329054 16.36 19.80

Pin Voor Spindelblokkeering
20 301943 1.65 2.00

Seal Lock Schroef M4x8
21 991207 1.04 1.26

Lagerafdekplaat (a)
22 936680 1.04 1.26

Kogellager 6201dducmav2s
23 6201DD 6.30 7.62

Vilt Pakking
24 308546 1.04 1.26

Tandwielhuisdeksel
25 308545 7.35 8.89

Seal Lock Schroef M5x16
26 307046 1.04 1.26

Inlegspie 3x3x8
27 944109 1.70 2.06

As
28 994301 14.25 17.24

As (b)
28 994302 13.89 16.80

Label
29 311492 1.20 1.45

Vastzetpin
30 311744 1.20 1.45

Bout Hd. M5x20 Met Washers
31 316107 1.80 2.18

Beugel Voor Beschermkap
32 311491 4.65 5.63

Stopring
33 874759 1.04 1.26

Beschermkap Kompleet 125mm
34 311742 20.76 25.12

Beschermkap Kompleet 125mm
34A 337232 13.35 16.15

Ring (c) (oud 937928z)
35B 334456 2.10 2.54

Niet meer leverbaar
35 937817Z

Niet meer leverbaar
36 316822

Niet meer leverbaar
37A 337329

Niet meer leverbaar
37B 339579

Buitenflens
37 937923P 5.40 6.53

Schakelaarknop
38 330810 1.05 1.27

Niet meer leverbaar
39 330808

Housing Set G12/13/15va (old 330808+330809)
39A 371716 15.81 19.13

Veertje
40 308536 1.65 2.00

Koolborstelhouder
41 308535 6.15 7.44

Koolborstels (2 Stuks)
42 999088 4.50 5.44

Zelfuitschakelende Koolborstels (2 Stuks) (oud 999
43 999076 14.40 17.42

Tapschroef D3x10
44 306945 1.04 1.26

Rubber Ring
45 995662 1.04 1.26

Veer
46 314429 1.04 1.26

Trekstang
47 330811 1.05 1.27

Kroonsteentje
48 938307 2.13 2.57

PUSHING BUTTON SWITCH
49 376230 7.20 8.71

Machineschroef M3,5x6
50 305499 1.05 1.27

Bedrading
51 331932 3.45 4.17

Lasdop 50091 (10 Stuks)
52 959140 3.30 3.99

Regelaar 220-240 Volt
53 330813 54.45 65.88

Niet meer leverbaar
53A 336568

Aansluitklem
54 980063 1.04 1.26

Niet meer leverbaar
55 984750

Klemstrip (old 994566)
56 937631 1.04 1.26

Niet meer leverbaar
57 330809

Tapschroef D4x50 Zwart
59 331933 1.80 2.18

Kabelschoentje
60 311741 1.04 1.26

Snoertule D8.8
61 953327 1.04 1.26

Snoer 2,5m 2 X 1.0 H05vv-f (oud 500395z)
63 500447Z 6.60 7.99

Kabel 3m 2 X 1,0 H05vv-f Met Stekker 16a Cee-form
63 500461Z 17.88 21.63

Dial
64 371746 1.04 1.26

Niet meer leverbaar
501 944458

Niet meer leverbaar
502 938332Z

Niet meer leverbaar
503A 336865

Niet meer leverbaar
503 994322

Niet meer leverbaar
504 323712

Handle Joint
505 370397 1.95 2.36

Niet meer leverbaar
601 937825Z

Niet meer leverbaar
601 938317

Niet meer leverbaar
602 937826Z

Niet meer leverbaar
602 938318

Niet meer leverbaar
603 314062

Niet meer leverbaar
604 314063

Niet meer leverbaar
605 314064

Niet meer leverbaar
606 314065

Niet meer leverbaar
607 314066

Niet meer leverbaar
608 314067

Niet meer leverbaar
609 314068

Niet meer leverbaar
610 314069

Niet meer leverbaar
611 314070

Niet meer leverbaar
612 314071

Niet meer leverbaar
613 314072

Niet meer leverbaar
614 994312

Niet meer leverbaar
615 310338

Niet meer leverbaar
616 332787

Niet meer leverbaar
617 332788
