Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Hikoki G18SH

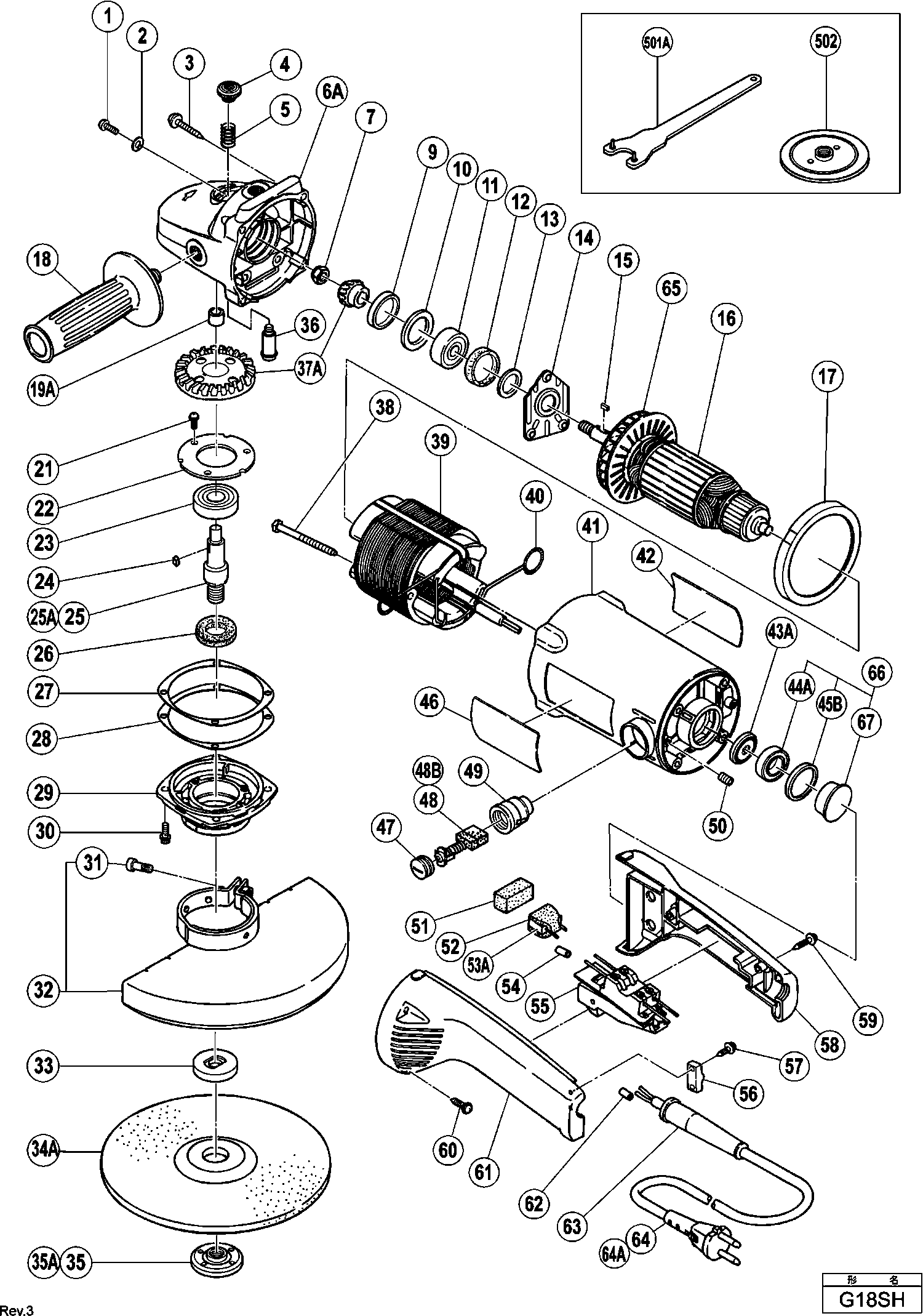

Onderdelen tekening 1

Onderdelen lijst van de Hikoki G18SH

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

MACHINESCHROEF M5X14 (10 STUKS)
1 949238 1.05 1.27

Veerring M5 (10 Stuks)
2 949454 1.04 1.26

SCHROEF
3 301654 1.05 1.27

Spindelblokkeringsknop
4 306888 1.04 1.26

Veer Voor Spindelblokkeringsknop
5 306889 1.04 1.26

Tandwielhuis G18sg/g23se
6A 306105 21.04 25.46

U-borg Moer (oud 961409z, 994311)
7 946228 1.04 1.26

Pakkingring
9 306107 1.05 1.27

Ring (a)
10 306113 1.04 1.26

Kogellager 6301dducmps2s (oud 994272)
11 6301DD 6.75 8.17

Rubberen Ring
12 994208 1.04 1.26

VILT PAKKING
13 990864 1.04 1.26

Lagerhouder
14 306106 1.35 1.63

Inlegspie 3x3x10
15 940533 1.20 1.45

Anker 230v
16 360288E 84.29 101.99

Luchtgeleidingsring
17 306103 1.95 2.36

Niet meer leverbaar
18 937981

Naaldlager Ntn Hk1212fm
19A 331360 9.30 11.25

Seal Lock Schroef M5x10
21 992038 1.04 1.26

Lagerdeksel
22 937035 1.04 1.26

Kogellager 6302dducmps2s
23 6302DD 8.85 10.71

Inlegspie 4x4x8
24 980809 1.04 1.26

As
25 990857 30.61 37.04

Niet meer leverbaar
25A 994218

Vilt Pakking
26 990852 1.04 1.26

Pakking
27 306112 1.35 1.63

Drukring
28 306981 1.04 1.26

Tandwielhuisdeksel
29 306111 6.90 8.35

Schroef M5x16
30 994192 1.04 1.26

Bout M8x22
31 306887 1.05 1.27

Beschermkap 180 Mm (oud 994217)
32 306124 9.90 11.98

Binnenflens (b)
33 937908Z 28.60 34.61

Niet meer leverbaar
34A 316824

Niet meer leverbaar
35 937909Z

Niet meer leverbaar
35 937929Z

Niet meer leverbaar
35A 994155

Blokkeringpin
36 306890 1.80 2.18

Tandwielset (oud 306122+306123)
37A 332119 22.83 27.62

Tapschroef D5x60
38 961501 1.04 1.26

Veld 240 Volt
39 340262F 72.89 88.19

Veld 220-230 Volt
39 340262G 56.24 68.05

KOOLBORSTELVERBINDINGSTUK
40 958032 1.04 1.26

Behuizing (groene Gedeelte)
41 306812 19.39 23.46

Stofpakking
43A 310998 1.05 1.27

Kogellager 6000vcmps2s
44A 6000VV 6.15 7.44

Rubberen Ring
45B 994202 1.05 1.27

Koolborsteldop
47 940540 1.04 1.26

Koolborstel (2 Stuks)
48 999044 4.50 5.44

Zelfuitschakelende Koolborstels (2 Stuks) (oud 937
48B 999074 14.40 17.42

Koolborstelhouder (oud 500301)
49 980487 5.68 6.87

Inbusstelschroef M5x8
50 938477 1.05 1.27

Stofpakking
51 306117 1.04 1.26

Houder (b)
52 306114 1.04 1.26

Huls (d)
54 961820 1.05 1.27

Schakelaar
55 306116 20.90 25.29

Snoerklem
56 960266 1.04 1.26

Niet meer leverbaar
57 984750

Handgreep (b)
58 306119 5.10 6.17

Schroef D4x25 Zwart
59 304035 1.04 1.26

Schroef D5x25 Met Ring (zwart)
60 305558 1.04 1.26

Handgreep (a)
61 306118 5.40 6.53

Draadeindhuls
62 981373 1.05 1.27

Snoertule D10.7
63 940778 2.10 2.54

Snoertule D8.2 (oud 958049z)
63 958049 1.04 1.26

Niet meer leverbaar
64 500214Z

Niet meer leverbaar
64 500234Z

Niet meer leverbaar
64 500245Z

Niet meer leverbaar
64 500247Z

Niet meer leverbaar
64 500423Z

Niet meer leverbaar
64A 500438Z

Niet meer leverbaar
64 500439Z

WAAIER VOOR ANKER
65 319657 10.20 12.34

LAGERHUIS MET LAGER COMPLEET
66 320246 10.65 12.89

Lagerbus
67 320247 2.55 3.09

Niet meer leverbaar
501A 325491

Niet meer leverbaar
502 937917Z

Zelfuitschakelende Koolborstels (2 Stuks) (oud 937
601A 999074 14.40 17.42

Niet meer leverbaar
602A 316824

Niet meer leverbaar
603 305459

Niet meer leverbaar
604 305460

Niet meer leverbaar
605 305461

Niet meer leverbaar
606 307009

Niet meer leverbaar
607 310337
