Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki G23SW2'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

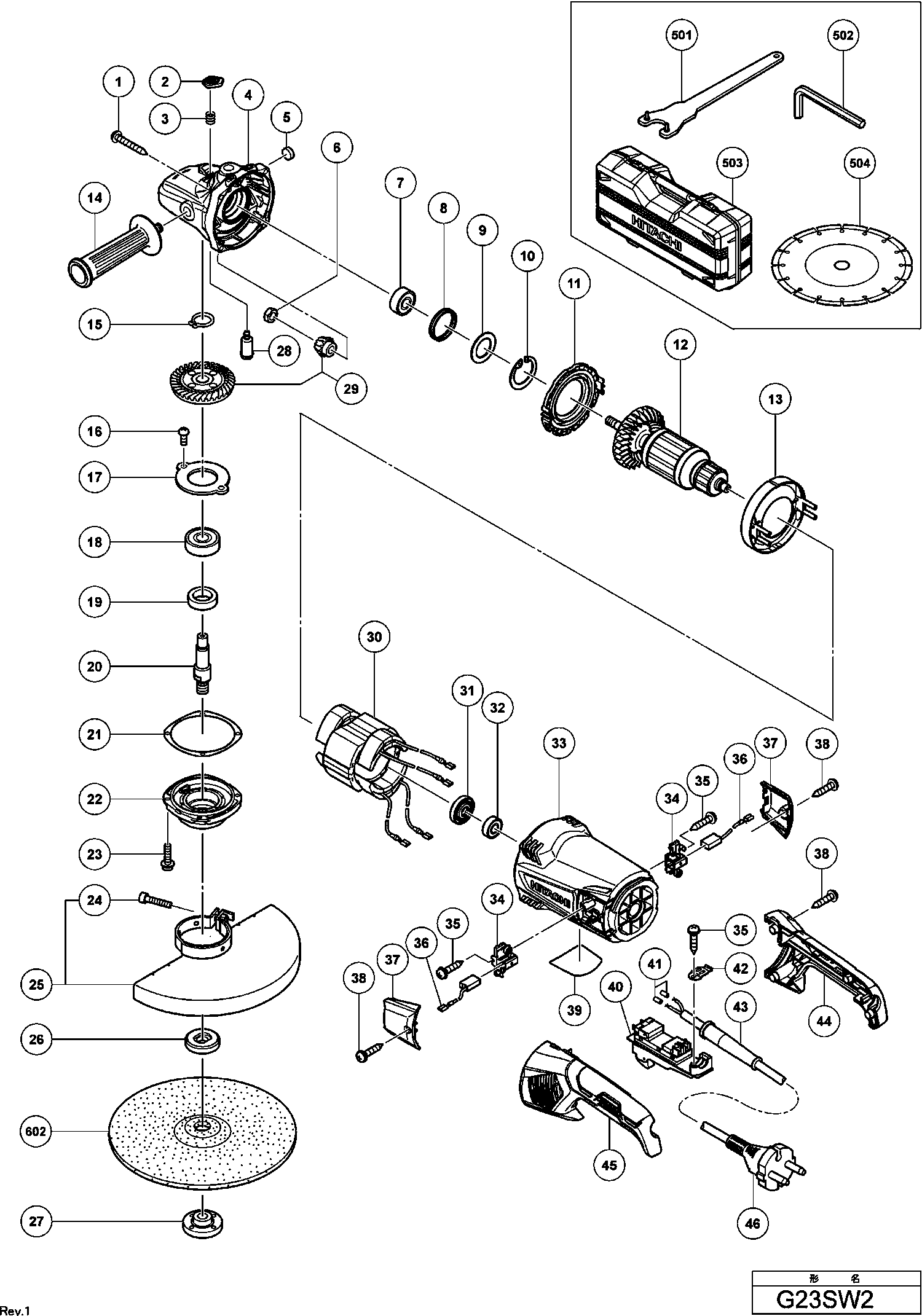

Tekeningen van de Hikoki G23SW2
Onderdelen lijst van de Hikoki G23SW2
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| ANKER 220-230 VOLT | ||||
| *12 | 360982E | 41.25 | 49.91 | |
| ANKER 110 VOLT | ||||
| *12 | 360982C | 38.56 | 46.66 | |
| ARMATURE 240 VOLT | ||||
| *12 | 360982F | 34.16 | 41.33 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| *20 | 321541 | |||
| BESCHERMKAP | ||||
| *25 | 338292 | 8.10 | 9.80 | |
| RING (C) (OUD 937928Z) | ||||
| *26 | 334456 | 2.10 | 2.54 | |
| Buitenflens | ||||
| *27 | 937923P | 5.40 | 6.53 | |
| VELD 220-230 VOLT | ||||
| *30 | 340888E | 30.25 | 36.60 | |
| VELD 110 VOLT | ||||
| *30 | 340888C | 28.27 | 34.21 | |
| BEHUIZING | ||||
| *33B | 337643 | 11.10 | 13.43 | |
| ZELFUITSCHAKELENDE KOOLBORSTELS (2 STUKS) | ||||
| *36 | 999093 | 6.75 | 8.17 | |
| KOOLBORSTEL (2 STUKS) | ||||
| *36 | 999059 | 3.30 | 3.99 | |
| SCHAKELAAR (ON/OFF LOCK TYPE) | ||||
| *40A | 337647 | 12.60 | 15.25 | |
| SCHAKELAAR (OFF LOCK TYPE) | ||||
| *40A | 337648 | 12.60 | 15.25 | |
| TERMINAL M4.0 (10 STUKS) | ||||
| *41 | 930804 | 3.00 | 3.63 | |
| DRAADEINDHULS | ||||
| *41 | 981373 | 1.05 | 1.27 | |
| SNOERKLEM | ||||
| *42 | 331336 | 1.20 | 1.45 | |
| SNOERTULE D10.7 | ||||
| *43 | 940778 | 2.10 | 2.54 | |
| KABELTULE D11.6 | ||||
| *43 | 337918 | 1.05 | 1.27 | |
| SNOERTULE D8.2 (OUD 958049Z) | ||||
| *43 | 958049 | 1.04 | 1.26 | |
| CORD (CORD ARMOR D10.7) | ||||
| *46 | 500492Z | 6.45 | 7.80 | |
| TAPSCHROEF D5X35 MET RING ZWART | ||||
| 1 | 323209 | 1.35 | 1.63 | |
| DRUKKNOP | ||||
| 2 | 337641 | 1.04 | 1.26 | |
| DRUKKNOP | ||||
| 2A | 337641 | 1.04 | 1.26 | |
| VEER | ||||
| 3 | 320219 | 1.35 | 1.63 | |
| TANDWIEL HUIS | ||||
| 4 | 337650 | 15.95 | 19.30 | |
| VILT SLUITRING | ||||
| 5 | 937033 | 1.04 | 1.26 | |
| MOER M10 | ||||
| 6 | 320226 | 1.35 | 1.63 | |
| KOGELLAGER 6301VVCMPS2S | ||||
| 7 | 6301VV | 8.55 | 10.35 | |
| RUBBER RING | ||||
| 8 | 330031 | 1.20 | 1.45 | |
| WASHER | ||||
| 9 | 337642 | 1.04 | 1.26 | |
| VEERRING D40 | ||||
| 10 | 948391 | 1.65 | 2.00 | |
| FAN GUIDE (B) | ||||
| 11 | 337640 | 1.04 | 1.26 | |
| ANKER 220-230 VOLT | ||||
| 12 | 360982E | 41.25 | 49.91 | |
| ANKER 110 VOLT | ||||
| 12 | 360982C | 38.56 | 46.66 | |
| ARMATURE 240 VOLT | ||||
| 12 | 360982F | 34.16 | 41.33 | |
| FAN GUIDE (A) | ||||
| 13 | 337639 | 1.04 | 1.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 14 | 937981 | |||
| VEERRING D12 (10 STUKS) | ||||
| 15 | 939542 | 1.50 | 1.82 | |
| MACHINESCHROEF M5X10 (10 STUKS) | ||||
| 16 | 949236 | 1.05 | 1.27 | |
| LAGERPAKKING | ||||
| 17 | 320229 | 1.35 | 1.63 | |
| KOGELLAGER 6302VVCMPS2S | ||||
| 18 | 6302VV | 9.30 | 11.25 | |
| VILT PAKKING | ||||
| 19 | 990852 | 1.04 | 1.26 | |
| AS | ||||
| 20 | 320234 | 6.96 | 8.42 | |
| AS | ||||
| 20A | 378127 | 3.66 | 4.43 | |
| AFSLUITPLAATJE | ||||
| 21 | 320228 | 1.35 | 1.63 | |
| TANDWIELDEKSEL | ||||
| 22 | 320227 | 4.96 | 6.00 | |
| PACKING GLAND | ||||
| 22 | 339726 | 4.50 | 5.44 | |
| SCHROEF M5X16 | ||||
| 23 | 994192 | 1.04 | 1.26 | |
| BOUT M8X25 (OUD 949760Z,10 STUKS) | ||||
| 24 | 949760 | 5.55 | 6.72 | |
| BESCHERMKAP | ||||
| 25 | 338292 | 8.10 | 9.80 | |
| RING (C) (OUD 937928Z) | ||||
| 26 | 334456 | 2.10 | 2.54 | |
| Buitenflens | ||||
| 27 | 937923P | 5.40 | 6.53 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 27A | 373779 | |||
| BLOKKERINGPIN | ||||
| 28 | 306890 | 1.80 | 2.18 | |
| TANDWIEL EN AS | ||||
| 29 | 330688 | 24.75 | 29.95 | |
| VELD 220-230 VOLT | ||||
| 30 | 340888E | 30.25 | 36.60 | |
| VELD 110 VOLT | ||||
| 30 | 340888C | 28.27 | 34.21 | |
| STOFAFDICHTING | ||||
| 31 | 330029 | 1.80 | 2.18 | |
| KOGELLAGER 6000VCMPS2S | ||||
| 32 | 6000VV | 6.15 | 7.44 | |
| BEHUIZING | ||||
| 33 | 337643 | 11.10 | 13.43 | |
| BRUSH HOLDER | ||||
| 34 | 337646 | 2.10 | 2.54 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 35 | 984750 | |||
| ZELFUITSCHAKELENDE KOOLBORSTELS (2 STUKS) | ||||
| 36 | 999093 | 6.75 | 8.17 | |
| KOOLBORSTEL (2 STUKS) | ||||
| 36 | 999059 | 3.30 | 3.99 | |
| BRUSH COVER | ||||
| 37 | 337649 | 1.04 | 1.26 | |
| TAPSCHROEF D4X16 MET RING ZWART | ||||
| 38 | 305812 | 1.04 | 1.26 | |
| SCHAKELAAR | ||||
| 40 | 320238 | 22.55 | 27.29 | |
| SCHAKELAAR 110 VOLT | ||||
| 40 | 338295 | 12.82 | 15.51 | |
| SCHAKELAAR (OFF LOCK TYPE) | ||||
| 40A | 337648 | 12.60 | 15.25 | |
| SCHAKELAAR (ON/OFF LOCK TYPE) | ||||
| 40A | 337647 | 12.60 | 15.25 | |
| DRAADEINDHULS | ||||
| 41 | 981373 | 1.05 | 1.27 | |
| HULS (D) | ||||
| 41 | 961820 | 1.05 | 1.27 | |
| SNOERKLEM | ||||
| 42 | 331336 | 1.20 | 1.45 | |
| SNOERTULE D10.7 | ||||
| 43 | 940778 | 2.10 | 2.54 | |
| KABELTULE D11.6 | ||||
| 43 | 337918 | 1.05 | 1.27 | |
| SNOERTULE D8.2 (OUD 958049Z) | ||||
| 43 | 958049 | 1.04 | 1.26 | |
| HANDGREEP (D) | ||||
| 44 | 337654 | 4.35 | 5.26 | |
| HANDGREEP (C) | ||||
| 45 | 337653 | 4.35 | 5.26 | |
| CORD (CORD ARMOR D10.7) | ||||
| 46 | 500492Z | 6.45 | 7.80 | |
| PACKING GLAND GEAR ASS'Y NEW | ||||
| 47 | 381622 | 20.24 | 24.49 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 501 | 325491 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 501A | 376127 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 502 | 872422 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 503 | 333932 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 505 | 378126 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 601 | 994275 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 602 | 316825 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 603 | 310337 | |||
| BEUGELHANDGREEP (OUD 322141) | ||||
| 604 | 323993 | 63.66 | 77.03 | |
| BOUT | ||||
| 605 | 985597 | 2.85 | 3.45 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 606 | 332797 | |||
