Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki G3613DA'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

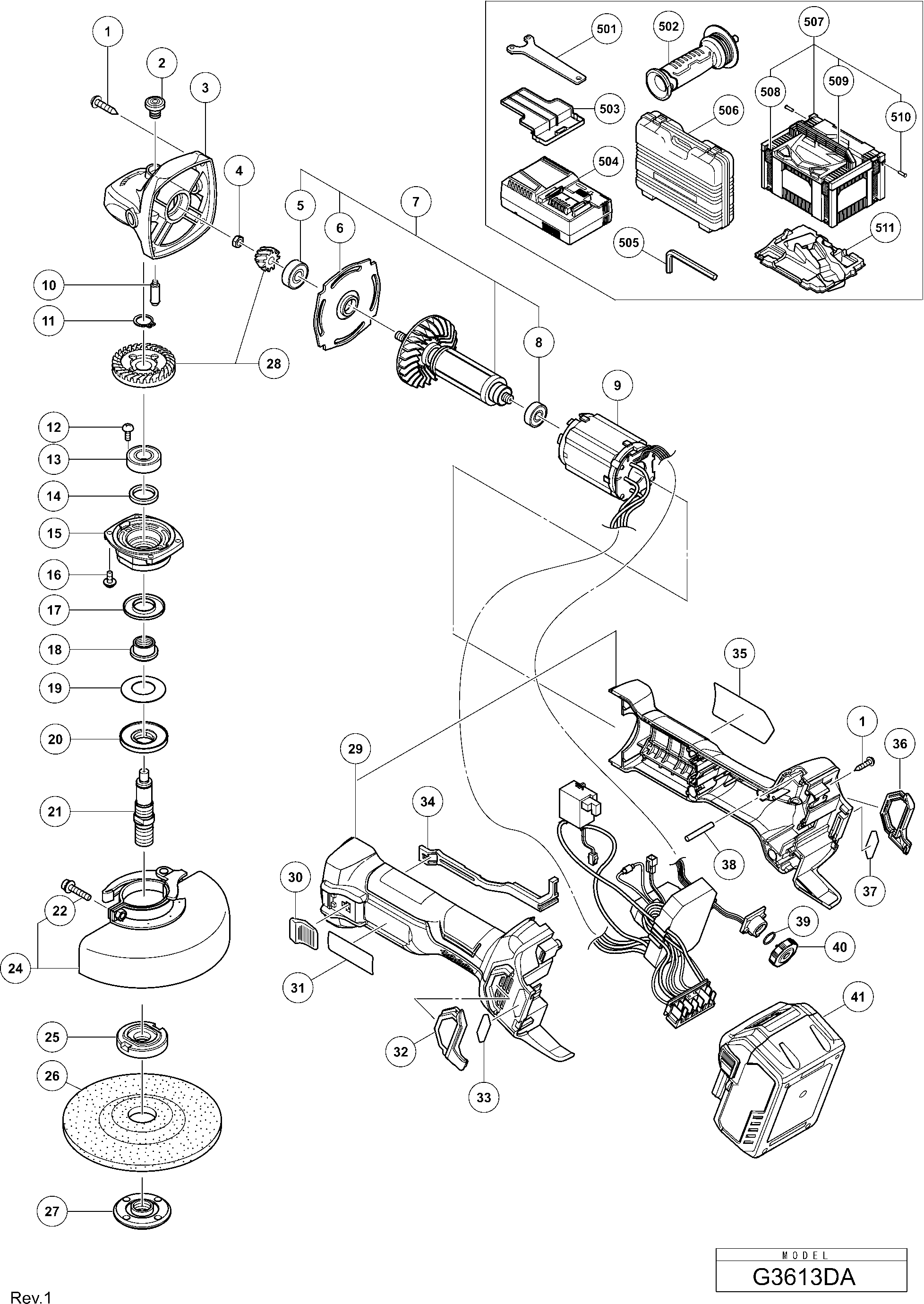

Tekeningen van de Hikoki G3613DA
Onderdelen lijst van de Hikoki G3613DA
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
BESCHERMKAP | ||||
*24 | 337231 | 10.35 | 12.52 | |
WHEEL WASHER (C) | ||||
*25 | 371677 | 4.35 | 5.26 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
*27 | 373779 | |||
TAPSCHROEF D4X23 MET RING ZWART | ||||
1 | 328643 | 1.05 | 1.27 | |
SPINDELBLOKKEERINGSKNOP | ||||
2 | 301944 | 1.04 | 1.26 | |
Gear Cover Ass'y | ||||
3 | 338332 | 7.50 | 9.08 | |
MOER M6 | ||||
4 | 309191 | 1.04 | 1.26 | |
KOGELLAGER 608SS | ||||
5 | 338337 | 2.25 | 2.72 | |
GEAR COVER ASS'Y | ||||
6 | 334940 | 2.10 | 2.54 | |
ROTOR ASS'Y | ||||
7 | 361075 | 75.08 | 90.84 | |
ROTOR ASS'Y | ||||
7A | 361075 | 75.08 | 90.84 | |
KOGELLAGER 607VVC2PS2L | ||||
8 | 607VVC | 5.70 | 6.90 | |
KOGELLAGER 607DD | ||||
8A | 376128 | 3.75 | 4.54 | |
BEDRADINGSET | ||||
9 | 340986 | 108.08 | 130.77 | |
WIRING SET (OUD 340986) | ||||
9A | 341122 | 71.28 | 86.25 | |
PIN VOOR SPINDELBLOKKEERING | ||||
10 | 301943 | 1.65 | 2.00 | |
VEERRING D12 (10 STUKS) | ||||
11 | 939542 | 1.50 | 1.82 | |
SLOTTED HD. SCREW M4 (SEAL LOCK) | ||||
12 | 334942 | 1.20 | 1.45 | |
SLOTTED HD. SCREW M4 SEAL LOCK | ||||
12A | 371814 | 1.04 | 1.26 | |
KOGELLAGER 6001DDUCMPS2S (OUD 980925) | ||||
13 | 6001DD | 6.45 | 7.80 | |
FELT PACKING | ||||
14 | 372126 | 1.04 | 1.26 | |
PACKING GLAND | ||||
15 | 372123 | 3.90 | 4.72 | |
SEAL LOCK SCHROEF M4X12 | ||||
16 | 307127 | 1.05 | 1.27 | |
FRINGER | ||||
17 | 372183 | 1.04 | 1.26 | |
SLEEVE (B) | ||||
18 | 371672 | 3.45 | 4.17 | |
BELLEVILLE SPRING (B) | ||||
19 | 371673 | 8.40 | 10.16 | |
SUPPORT BODY (B) | ||||
20 | 371674 | 1.35 | 1.63 | |
SPINDLE (C) | ||||
21 | 373074 | 5.70 | 6.90 | |
BOUT HD. M5X20 MET WASHERS | ||||
22 | 316107 | 1.80 | 2.18 | |
BESCHERMKAP | ||||
24 | 337231 | 10.35 | 12.52 | |
WHEEL WASHER (C) | ||||
25 | 371677 | 4.35 | 5.26 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
26 | 316822 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
27 | 339579 | |||
GEAR AND PINION SET | ||||
28 | 338338 | 7.95 | 9.62 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
29 | 372105 | |||
BEHUIZING (OUD 372105) | ||||
29A | 377226 | 10.74 | 13.00 | |
SCHAKELAARSCHUIF | ||||
30 | 314428 | 1.04 | 1.26 | |
FILTER (A) | ||||
32 | 372107 | 1.20 | 1.45 | |
TREKSTANG | ||||
34 | 372106 | 1.04 | 1.26 | |
FILTER (B) | ||||
36 | 372108 | 1.20 | 1.45 | |
PIN | ||||
38 | 338869 | 1.04 | 1.26 | |
O-RING (S-10) | ||||
39 | 987105 | 1.05 | 1.27 | |
DIAL | ||||
40 | 372109 | 1.50 | 1.82 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
41 | 371750 | |||
PACKING GLAND GEAR ASS'Y NEW | ||||
42 | 381621 | 16.61 | 20.10 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
501 | 938332Z | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
502 | 336865 | |||
BESCHERMKAPJE VOOR BATTERIJ | ||||
503 | 329897 | 1.80 | 2.18 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
505 | 944458 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
506 | 372211 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
507 | 337108 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
507A | 336471 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
508 | 336472 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
509 | 336473 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
510 | 336474 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
511 | 373070 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
511A | 375802 |
