Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Hikoki GBNF1850

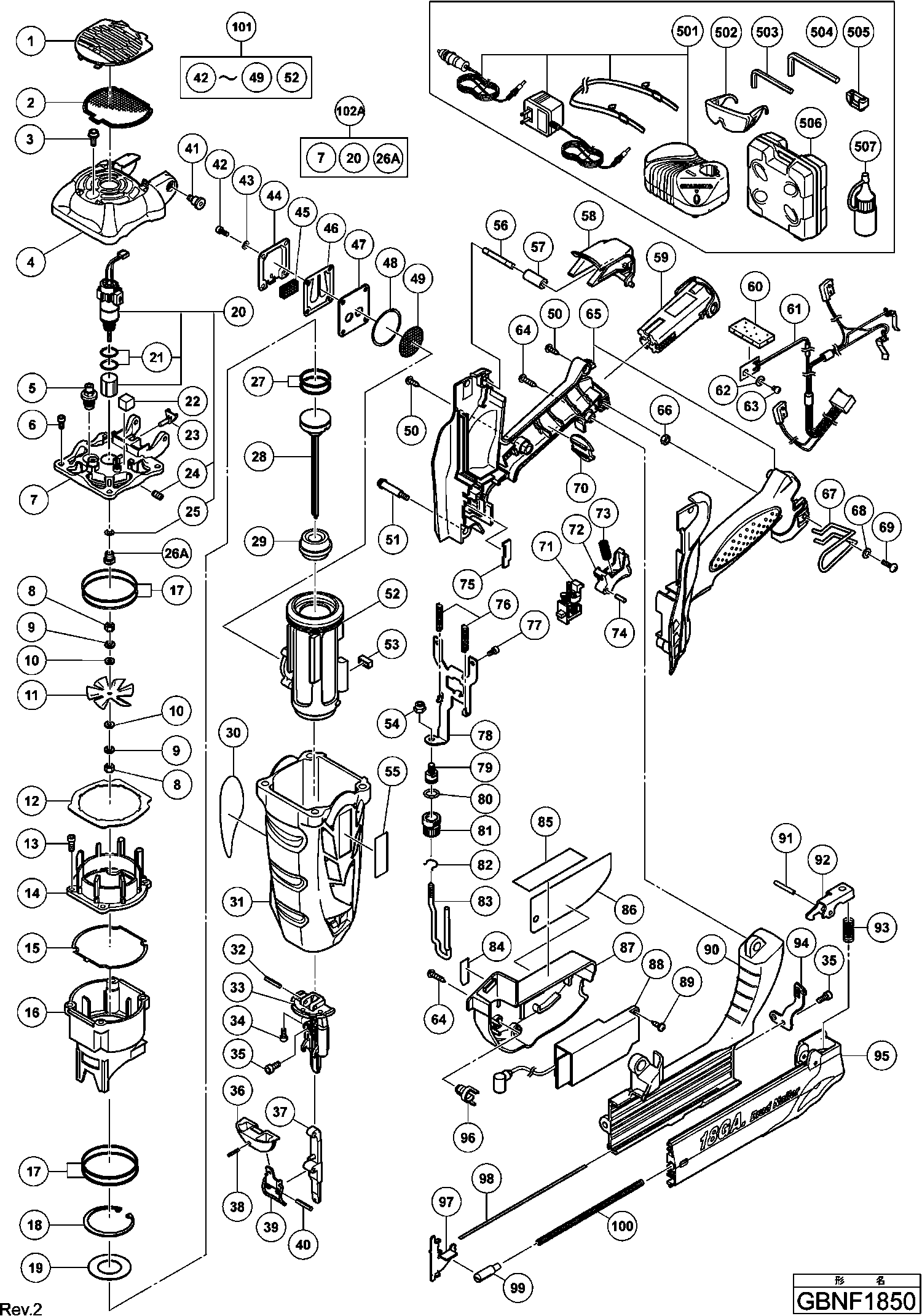

Onderdelen tekening 1

Onderdelen lijst van de Hikoki GBNF1850

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Filter Cover
1 886664 1.05 1.27

Filter
2 886344 10.20 12.34

Boutje M5x10
3 886347 1.05 1.27

Top Cover
4 886335 3.15 3.81

Bougie
5 885333 3.30 3.99

Inbusbout Hd M4x12
6 880630 1.05 1.27

Cylinder Deksel
7 886661 20.90 25.29

Moer M3 (10 Stuks)
8 949553 1.04 1.26

Veerring D3
9 887376 1.20 1.45

Ring M3 (10 Stuks)
10 949422 1.04 1.26

Waaier
11 886309 2.10 2.54

Rubberen Pakking
12 886568 1.05 1.27

Inbusbout M4x16
13 949754 2.40 2.90

Deksel
14 886295 9.15 11.07

Pakkingpakking
15 886296 1.05 1.27

Kamer
16 886297 10.65 12.89

Zuigerring
17 886312 2.10 2.54

Veerring D40
18 886298 1.05 1.27

Cylinder Plate
19 887032 1.05 1.27

Motor
20 887446 104.50 126.44

O-ring (s-12)
21 875638 1.65 2.00

Pakking
22 886315 1.05 1.27

Adapter
23 886313 1.05 1.27

Inbusstelschroef M4x5
24 886314 1.05 1.27

Rubber Ring
25 886567 1.05 1.27

Afdekking
26A 887890 2.10 2.54

Zuigerring
27 886848 5.63 6.81

Piston
28 886839 22.83 27.62

Piston Bumper
29 886851 2.10 2.54

Behuizing
31 886855 16.36 19.80

Pin
32 886310 1.05 1.27

Geleider
33 886840 24.68 29.86

Seal Lock Hd. Inbusbout M4x12
34 886311 1.05 1.27

Nylock Hex. Socket Hd.bolt M4x10
35 880413 1.05 1.27

Afdekkapje
36 886570 2.10 2.54

Geleideplaat
37 886841 14.30 17.30

Roll Pin D3x10 (10 Pcs)
38 887458 1.20 1.45

Vergrendeling
39 886843 3.15 3.81

Roll Pin D3x16 (10 Pcs)
40 887459 1.20 1.45

Bout M5
41 886566 1.05 1.27

Seal Lock Hd. Inbusbout M4x8
42 886307 1.05 1.27

Veer H8
43 886319 1.05 1.27

Buffer Cover
44 886287 4.20 5.08

Muffler
45 886288 2.10 2.54

Pakking
46 886290 3.15 3.81

Buffer Plate
47 886293 2.10 2.54

O-RING
48 886294 1.05 1.27

Plaatgaas
49 886292 3.30 3.99

Tapschroef D4x16 Met Ring Zwart
50 305812 1.04 1.26

Bout M4x32
51 886565 1.05 1.27

Cylinder
52 887356 36.10 43.68

RUBBER
53 886285 1.05 1.27

Nylon Moer M5
54 877371 1.05 1.27

Niet meer leverbaar
55 887651

Pin
56 886332 1.05 1.27

Rubberen Bus
57 886333 1.05 1.27

Kapje
58 886326 2.10 2.54

Houder
60 886316 1.05 1.27

Bedrading (oud 886321)
61 887635 72.19 87.35

Ring M4 (10 Stuks)
62 949423 1.05 1.27

Niet meer leverbaar
63 887460

Tapschroef D4x20 Met Ring (zwart)
64 302086 1.05 1.27

Niet meer leverbaar
65 887650

Moer M4 ( Zwart)
66 886330 1.05 1.27

Haak
67 886345 3.15 3.81

Ring
68 887036 1.05 1.27

Schroef M4x25 Zwart
69 887034 1.05 1.27

Terminalhouder
70 326316 1.05 1.27

Trigger Stopper
71 886552 3.15 3.81

Schakelaar
72 886327 1.05 1.27

Trigger Spring
73 886328 1.05 1.27

Pin D3x20 (10 Stuks)
74 949890 1.80 2.18

Afdekplaat
75 886324 1.05 1.27

VEER
76 886301 1.05 1.27

Seal Lock Hd. Inbusbout M4x10
77 886308 1.05 1.27

Pushing Lever Arm
78 886856 8.33 10.07

Pushing Lever Piece
79 887035 3.15 3.81

O-ring (s-8)
80 992912 1.05 1.27

Niet meer leverbaar
81 887033

Ratchet Spring
82 886331 1.05 1.27

Pushing Lever
83 886852 4.65 5.63

Caution Label
84 887415 1.20 1.45

Niet meer leverbaar
87 886844

Regelaar
88 886320 72.33 87.51

SCHROEF MET FLENS D4X12 (ZWART)
89 325083 1.65 2.00

Magazijn
90 886845 22.83 27.62

ROLL PIN D3X20 (10 PCS.)
91 887461 1.20 1.45

Spijker Stopper
92 885894 1.05 1.27

Veer
93 885895 1.05 1.27

Niet meer leverbaar
94 886842

Magazine Cover
95 886849 14.78 17.88

Prisma
96 886322 1.05 1.27

Spijkervoeding
97 887995 2.10 2.54

Nail Plate
98 885898 1.05 1.27

Knop Van Spijker Doorvoer Systeem
99 885899 1.05 1.27

Veer
100 885900 1.05 1.27

Niet meer leverbaar
101 887387

Cylinder Deksel Kompleet
102A 887891 138.74 167.87

Niet meer leverbaar
502 875769

Niet meer leverbaar
503 887462

Niet meer leverbaar
504 887463

Neuskap
505 886846 1.65 2.00

Niet meer leverbaar
506 887645

Niet meer leverbaar
507 886602
