Tekeningen van de Hikoki GBT1850K

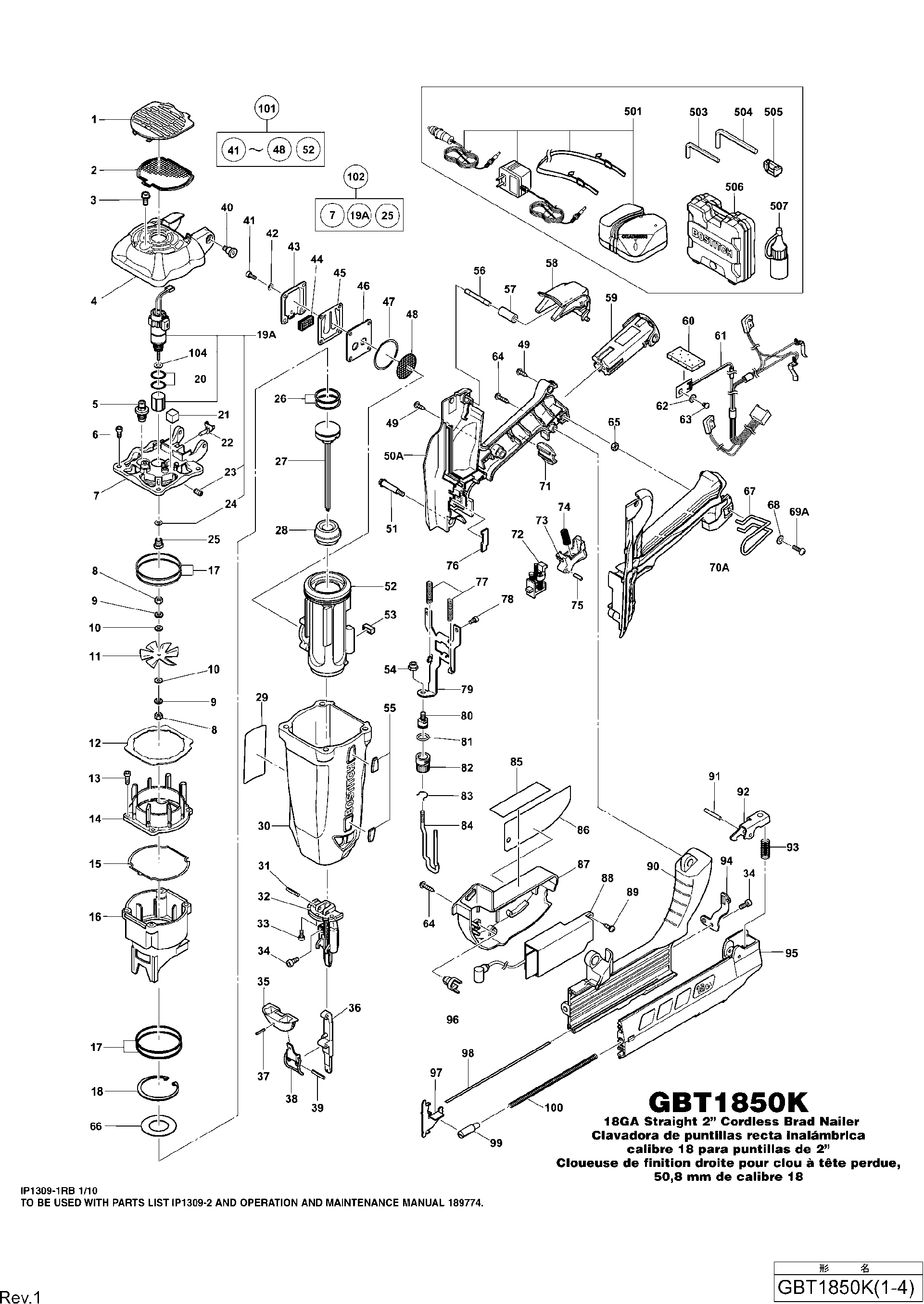

Onderdelen tekening 1

Onderdelen lijst van de Hikoki GBT1850K

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Filter Cover
1 886664 1.05 1.27

Filter
2 886344 10.20 12.34

Boutje M5x10
3 886347 1.05 1.27

Niet meer leverbaar
4 887389

Bougie
5 885333 3.30 3.99

Inbusbout Hd M4x12
6 880630 1.05 1.27

Cylinder Deksel
7 886661 20.90 25.29

Moer M3 (10 Stuks)
8 949553 1.04 1.26

Veerring D3
9 887376 1.20 1.45

Ring M3 (10 Stuks)
10 949422 1.04 1.26

Waaier
11 886309 2.10 2.54

Rubberen Pakking
12 886568 1.05 1.27

Inbusbout M4x16
13 949754 2.40 2.90

Deksel
14 886295 9.15 11.07

Pakkingpakking
15 886296 1.05 1.27

Kamer
16 886297 10.65 12.89

Zuigerring
17 886312 2.10 2.54

Veerring D40
18 886298 1.05 1.27

Motor
19A 887446 104.50 126.44

O-ring (s-12)
20 875638 1.65 2.00

Pakking
21 886315 1.05 1.27

Adapter
22 886313 1.05 1.27

Inbusstelschroef M4x5
23 886314 1.05 1.27

Rubber Ring
24 886567 1.05 1.27

Afdekking
25 886663 2.10 2.54

Zuigerring
26 886848 5.63 6.81

Piston
27 886839 22.83 27.62

Piston Bumper
28 886851 2.10 2.54

Niet meer leverbaar
29 887641

Niet meer leverbaar
30 887357

Pin
31 886310 1.05 1.27

Niet meer leverbaar
32 887456

Seal Lock Hd. Inbusbout M4x12
33 886311 1.05 1.27

Nylock Hex. Socket Hd.bolt M4x10
34 880413 1.05 1.27

Afdekkapje
35 886570 2.10 2.54

Geleideplaat
36 886841 14.30 17.30

Roll Pin D3x10 (10 Pcs)
37 887458 1.20 1.45

Vergrendeling
38 886843 3.15 3.81

Roll Pin D3x16 (10 Pcs)
39 887459 1.20 1.45

Bout M5
40 886566 1.05 1.27

Seal Lock Hd. Inbusbout M4x8
41 886307 1.05 1.27

Veer H8
42 886319 1.05 1.27

Buffer Cover
43 886287 4.20 5.08

Muffler
44 886288 2.10 2.54

Pakking
45 886290 3.15 3.81

Buffer Plate
46 886293 2.10 2.54

O-RING
47 886294 1.05 1.27

Plaatgaas
48 886292 3.30 3.99

Tapschroef D4x16 Met Ring Zwart
49 305812 1.04 1.26

Niet meer leverbaar
50A 887390

Bout M4x32
51 886565 1.05 1.27

Cylinder
52 887356 36.10 43.68

RUBBER
53 886285 1.05 1.27

Nylon Moer M5
54 877371 1.05 1.27

Niet meer leverbaar
55 887391

Pin
56 886332 1.05 1.27

Rubberen Bus
57 886333 1.05 1.27

Kapje
58 886326 2.10 2.54

Niet meer leverbaar
59 332414

Houder
60 886316 1.05 1.27

Bedrading (oud 886321)
61 887635 72.19 87.35

Ring M4 (10 Stuks)
62 949423 1.05 1.27

Niet meer leverbaar
63 887460

Tapschroef D4x20 Met Ring (zwart)
64 302086 1.05 1.27

Moer M4 ( Zwart)
65 886330 1.05 1.27

Cylinder Plate
66 887032 1.05 1.27

Haak
67 886345 3.15 3.81

Ring
68 887036 1.05 1.27

Schroef M4x25 Zwart
69A 887034 1.05 1.27

Niet meer leverbaar
70A 887392

Terminalhouder
71 326316 1.05 1.27

Trigger Stopper
72 886552 3.15 3.81

Schakelaar
73 886327 1.05 1.27

Trigger Spring
74 886328 1.05 1.27

Pin D3x20 (10 Stuks)
75 949890 1.80 2.18

Afdekplaat
76 886324 1.05 1.27

VEER
77 886301 1.05 1.27

Seal Lock Hd. Inbusbout M4x10
78 886308 1.05 1.27

Pushing Lever Arm
79 886856 8.33 10.07

Pushing Lever Piece
80 887035 3.15 3.81

O-ring (s-8)
81 992912 1.05 1.27

Regelaar
82 887358 2.10 2.54

Ratchet Spring
83 886331 1.05 1.27

Pushing Lever
84 886852 4.65 5.63

Niet meer leverbaar
85 887640

Niet meer leverbaar
86 887636

Niet meer leverbaar
87 886844

Regelaar
88 886320 72.33 87.51

SCHROEF MET FLENS D4X12 (ZWART)
89 325083 1.65 2.00

Magazijn
90 886845 22.83 27.62

ROLL PIN D3X20 (10 PCS.)
91 887461 1.20 1.45

Spijker Stopper
92 885894 1.05 1.27

Veer
93 885895 1.05 1.27

Niet meer leverbaar
94 886842

Niet meer leverbaar
95 887355

Prisma
96 886322 1.05 1.27

Niet meer leverbaar
97 887457

Nail Plate
98 885898 1.05 1.27

Knop Van Spijker Doorvoer Systeem
99 885899 1.05 1.27

Veer
100 885900 1.05 1.27

Niet meer leverbaar
101 887387

Cylinder Deksel Kompleet
102 887451 222.61 269.36

Niet meer leverbaar
104 887411

Niet meer leverbaar
501 887312

Niet meer leverbaar
501 887313

Niet meer leverbaar
503 887462

Niet meer leverbaar
504 887463

Neuskap
505 886846 1.65 2.00

Niet meer leverbaar
506 887393

Niet meer leverbaar
507 887487

Niet meer leverbaar
508 887638
