Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki H41MB'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

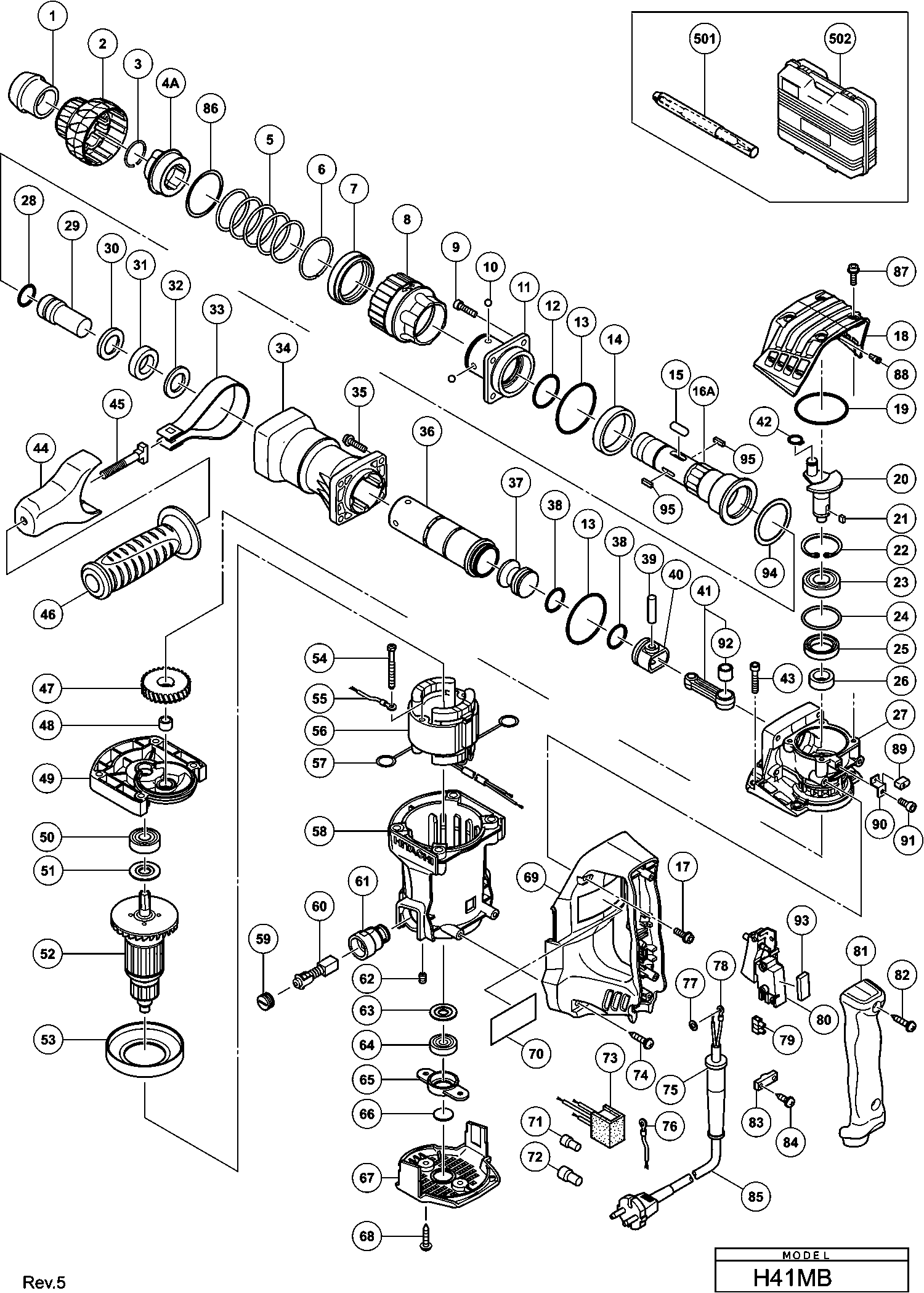

Tekeningen van de Hikoki H41MB
Onderdelen lijst van de Hikoki H41MB
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Voorkap | ||||
| 1 | 333259 | 1.95 | 2.36 | |
| Grip (a) | ||||
| 2 | 333258 | 2.93 | 3.54 | |
| Borgring | ||||
| 3 | 318590 | 1.65 | 2.00 | |
| Naaldhouder | ||||
| 4 | 331539 | 26.05 | 31.52 | |
| Needle Holder | ||||
| 4A | 339240 | 14.85 | 17.97 | |
| Veer (a) | ||||
| 5 | 333256 | 1.95 | 2.36 | |
| Borgring | ||||
| 6 | 333255 | 1.04 | 1.26 | |
| Kogelhouder | ||||
| 7 | 320810 | 12.15 | 14.70 | |
| Grip (b) | ||||
| 8 | 333254 | 1.95 | 2.36 | |
| Pakkingbout M6x25 | ||||
| 9 | 981942 | 1.65 | 2.00 | |
| Stalen Kogel D6.35 (10 Stuks) | ||||
| 10 | 959150 | 1.35 | 1.63 | |
| Voorkap | ||||
| 11 | 333248 | 24.61 | 29.78 | |
| O-ring (s-34) | ||||
| 12 | 980879 | 1.05 | 1.27 | |
| O-ring (s-48) | ||||
| 13 | 980715 | 2.40 | 2.90 | |
| Retainer Damper | ||||
| 14 | 333249 | 3.90 | 4.72 | |
| Naaldroller D8x20 | ||||
| 15 | 331536 | 1.88 | 2.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 16 | 333250 | |||
| Opnameschacht (oud 333250) | ||||
| 16A | 339241 | 60.64 | 73.37 | |
| Schroef M5x16 | ||||
| 17 | 994192 | 1.04 | 1.26 | |
| Krukashuis Deksel | ||||
| 18 | 333260 | 5.93 | 7.17 | |
| Cylinder O-ring (b) | ||||
| 19 | 878713 | 2.10 | 2.54 | |
| Krukas | ||||
| 20 | 333244 | 16.36 | 19.80 | |
| Inlegspie 4x4x8 | ||||
| 21 | 980809 | 1.04 | 1.26 | |
| Veerring D40 | ||||
| 22 | 948391 | 1.65 | 2.00 | |
| Kogellager 6203dducmav2s | ||||
| 23 | 6203DD | 7.65 | 9.26 | |
| O-ring (s-40) | ||||
| 24 | 996363 | 1.65 | 2.00 | |
| Oliekeerring | ||||
| 25 | 310119 | 3.60 | 4.36 | |
| Afstandsring | ||||
| 26 | 333245 | 2.93 | 3.54 | |
| Krukashuis | ||||
| 27 | 333243 | 28.05 | 33.94 | |
| O-ring (c) | ||||
| 28 | 313396 | 4.80 | 5.81 | |
| Second Hammer | ||||
| 29 | 334218 | 12.75 | 15.43 | |
| Demper Ring | ||||
| 30 | 331224 | 4.65 | 5.63 | |
| Demperring | ||||
| 31 | 321835 | 6.45 | 7.80 | |
| Demperhouder | ||||
| 32 | 331225 | 4.65 | 5.63 | |
| Band | ||||
| 33 | 333261 | 3.90 | 4.72 | |
| Cylinderhuis | ||||
| 34 | 333251 | 22.83 | 27.62 | |
| Inbusbout M6x25 | ||||
| 35 | 991712 | 1.05 | 1.27 | |
| Cylinder | ||||
| 36 | 333252 | 21.04 | 25.46 | |
| Slagstuk | ||||
| 37 | 333253 | 8.03 | 9.71 | |
| O-ring | ||||
| 38 | 986104 | 1.05 | 1.27 | |
| Zuigerpin | ||||
| 39 | 980708 | 2.40 | 2.90 | |
| Zuiger | ||||
| 40 | 326369 | 3.30 | 3.99 | |
| Drijfstang (oud 333247) | ||||
| 41 | 334220 | 21.73 | 26.29 | |
| Veerring D10 (10 Stuks) | ||||
| 42 | 939540 | 1.95 | 2.36 | |
| Seal Lock Hd. Inbusbout M6x35 | ||||
| 43 | 324056 | 1.65 | 2.00 | |
| Bevestiging | ||||
| 44 | 333262 | 3.90 | 4.72 | |
| Bout Voor Zijhandgreep | ||||
| 45 | 333227 | 13.58 | 16.43 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 46 | 330209 | |||
| Eerste Tandwiel | ||||
| 47 | 333246 | 17.60 | 21.30 | |
| Naaldlager | ||||
| 48 | 939299 | 10.65 | 12.89 | |
| Tandwielhuis | ||||
| 49 | 333268 | 22.83 | 27.62 | |
| Kogellager 6201dducmav2s | ||||
| 50 | 6201DD | 6.30 | 7.62 | |
| Stofring | ||||
| 51 | 302429 | 1.05 | 1.27 | |
| Anker 230v | ||||
| 52 | 360903E | 70.20 | 84.94 | |
| Luchtgeleider | ||||
| 53 | 331252 | 2.10 | 2.54 | |
| Inbus Hd Tapschroef D5x50 | ||||
| 54 | 953121 | 1.04 | 1.26 | |
| Bedrading | ||||
| 55 | 990861 | 1.05 | 1.27 | |
| Veld 220-230 Volt | ||||
| 56 | 340788F | 42.08 | 50.91 | |
| Contactpunt Koolborstelhouder | ||||
| 57 | 930703 | 2.40 | 2.90 | |
| Behuizing | ||||
| 58 | 333267 | 21.04 | 25.46 | |
| Koolborsteldop | ||||
| 59 | 945161 | 1.20 | 1.45 | |
| Koolborstel (2 Stuks) | ||||
| 60 | 999043 | 4.50 | 5.44 | |
| Koolborstelhouder | ||||
| 61 | 958900 | 6.45 | 7.80 | |
| Inbusstelschroef M5x8 | ||||
| 62 | 938477 | 1.05 | 1.27 | |
| Ring (a) | ||||
| 63 | 982631 | 1.04 | 1.26 | |
| Kogellager 608vvmc2eps2l | ||||
| 64 | 608VVM | 5.70 | 6.90 | |
| Lagerhouder | ||||
| 65 | 331254 | 2.10 | 2.54 | |
| Stofafdichting | ||||
| 66 | 333263 | 1.04 | 1.26 | |
| Achterhuis | ||||
| 67 | 333264 | 3.90 | 4.72 | |
| Tapschroef D5x20 Zwart | ||||
| 68 | 302089 | 1.05 | 1.27 | |
| Handgreep | ||||
| 69 | 333265 | 12.30 | 14.88 | |
| Lasdop 50091 (10 Stuks) | ||||
| 71 | 959140 | 3.30 | 3.99 | |
| Lasdop 50092 (10 Pcs) | ||||
| 72 | 959141 | 3.75 | 4.54 | |
| Condensator | ||||
| 73 | 331203 | 4.20 | 5.08 | |
| Tapschroef D5x20 Zwart | ||||
| 74 | 302089 | 1.05 | 1.27 | |
| Snoertule D10.7 | ||||
| 75 | 940778 | 2.10 | 2.54 | |
| Snoertule D8.2 (oud 958049z) | ||||
| 75 | 958049 | 1.04 | 1.26 | |
| BEDRADING | ||||
| 76 | 981974 | 1.65 | 2.00 | |
| Ring M4 (10 Stuks) | ||||
| 77 | 949423 | 1.05 | 1.27 | |
| Terminal M4.0 (10 Stuks) | ||||
| 78 | 930804 | 3.00 | 3.63 | |
| Aansluitklem | ||||
| 78 | 980063 | 1.04 | 1.26 | |
| Kroonsteentje | ||||
| 79 | 938307 | 2.13 | 2.57 | |
| Schakelaar H65sb | ||||
| 80 | 306143 | 17.05 | 20.63 | |
| Handgreepdeksel | ||||
| 81 | 331205 | 9.00 | 10.89 | |
| Tapschroef D4x25 Zwart | ||||
| 82 | 307028 | 1.05 | 1.27 | |
| Snoerklem | ||||
| 83 | 960266 | 1.04 | 1.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 84 | 984750 | |||
| AANSLUITSNOER 230 VOLT VOOR ENGELAND | ||||
| 85 | 500446Z | 40.84 | 49.41 | |
| Cord 5m 2 X 1,0 W/plug 13a/250v For Gbr | ||||
| 85 | 500440Z | 20.49 | 24.79 | |
| Snoer 5m 2 X1.0 Ho7rn-f (zonder Stekker) | ||||
| 85 | 500454Z | 15.54 | 18.80 | |
| Ring | ||||
| 86 | 333688 | 1.05 | 1.27 | |
| Inbusschroef | ||||
| 87 | 998485 | 1.05 | 1.27 | |
| Valve | ||||
| 88 | 995396 | 1.80 | 2.18 | |
| Viltring | ||||
| 89 | 334217 | 1.95 | 2.36 | |
| Deksel | ||||
| 90 | 334216 | 1.05 | 1.27 | |
| Seal Lock Hd. Inbusbout M4x8 | ||||
| 91 | 877838 | 1.05 | 1.27 | |
| Naaldlager | ||||
| 92 | 334219 | 5.25 | 6.35 | |
| Rubber | ||||
| 93 | 325910 | 1.80 | 2.18 | |
| Ring | ||||
| 94 | 334636 | 1.05 | 1.27 | |
| Cylinder Key | ||||
| 95 | 337605 | 1.04 | 1.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 501 | 313471 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 502 | 333266 | |||
| Vet (tube 30 Gram) | ||||
| 601 | 981840 | 8.40 | 10.16 | |
| Vet Tube 70 Gram | ||||
| 602 | 308471 | 12.75 | 15.43 | |
| Vet (pot 500 Gram) | ||||
| 603 | 980927 | 73.01 | 88.35 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 604 | 313472 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 605 | 313473 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 606 | 313474 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 607 | 313475 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 608 | 313476 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 609 | 313477 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 610 | 313478 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 611 | 313479 | |||
