Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki H45MEY'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

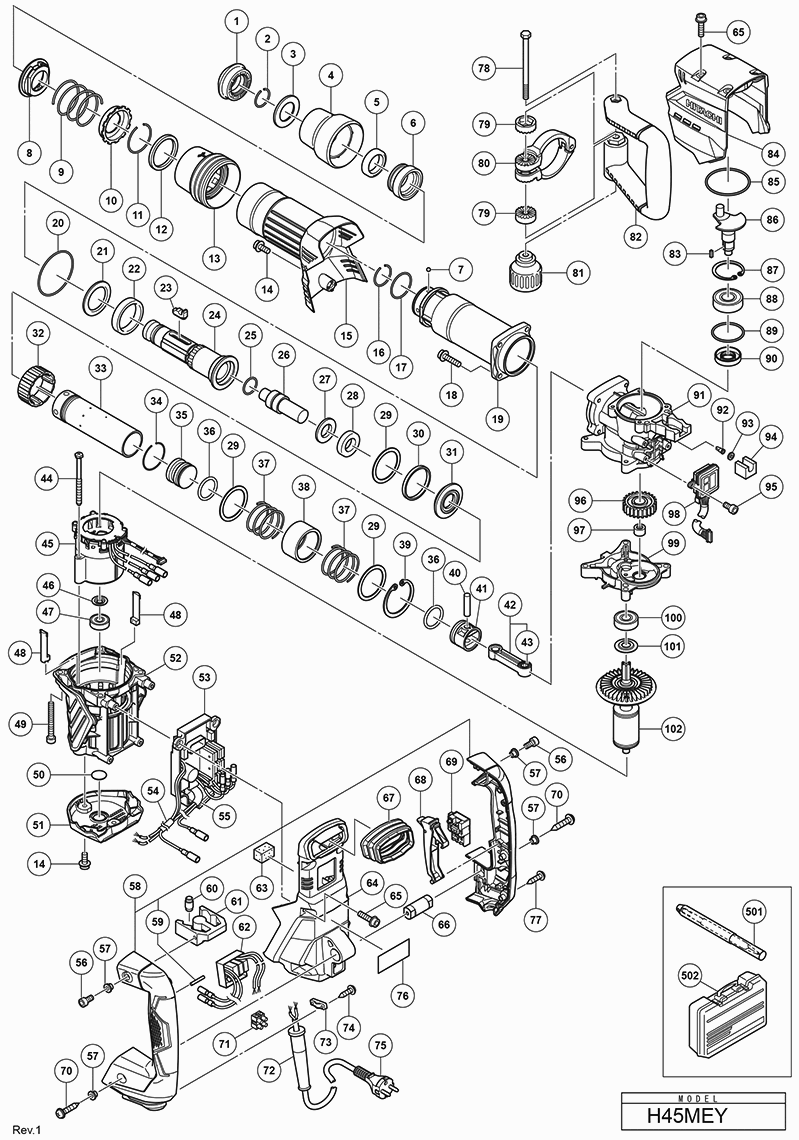

Tekeningen van de Hikoki H45MEY
Onderdelen lijst van de Hikoki H45MEY
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Voorkap | ||||
| 1 | 337562 | 2.85 | 3.45 | |
| Borgring | ||||
| 2 | 318590 | 1.65 | 2.00 | |
| Retainer Washer | ||||
| 3 | 370172 | 1.95 | 2.36 | |
| Grip | ||||
| 4 | 370173 | 3.00 | 3.63 | |
| Demperhouder (a) | ||||
| 5 | 339053 | 9.75 | 11.80 | |
| Bit Lock Houder | ||||
| 6 | 337558 | 7.35 | 8.89 | |
| Stalen bal D5 | ||||
| 7 | 370239 | 1.04 | 1.26 | |
| Veerhouder (a) | ||||
| 8 | 370242 | 10.35 | 12.52 | |
| Veer Retainer | ||||
| 9 | 370243 | 3.00 | 3.63 | |
| Spring Holder (b) | ||||
| 10 | 370244 | 1.95 | 2.36 | |
| Borgring | ||||
| 11 | 333255 | 1.04 | 1.26 | |
| Balthouder | ||||
| 12 | 370240 | 3.00 | 3.63 | |
| Grip (b) | ||||
| 13 | 370241 | 2.40 | 2.90 | |
| Imbusbout Hd M5x12 | ||||
| 14 | 998471 | 1.05 | 1.27 | |
| Cilinderhoes | ||||
| 15 | 370238 | 7.80 | 9.44 | |
| Ring | ||||
| 16 | 320803 | 1.65 | 2.00 | |
| O-ring (s-35) | ||||
| 17 | 337664 | 1.04 | 1.26 | |
| Inbusbout M6x25 | ||||
| 18 | 991712 | 1.05 | 1.27 | |
| Cilinderhuis | ||||
| 19 | 370226 | 34.24 | 41.43 | |
| O-ring (1as-60) | ||||
| 20 | 956996 | 3.00 | 3.63 | |
| Behouder Demper Houder | ||||
| 21 | 337549 | 3.90 | 4.72 | |
| Behouder Demper (b) | ||||
| 22 | 337548 | 1.80 | 2.18 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 23 | 337554 | |||
| Bit Vergrendeling | ||||
| 23A | 370654 | 4.95 | 5.99 | |
| Borgbus | ||||
| 24 | 370227 | 43.45 | 52.57 | |
| O-ring (c) | ||||
| 25 | 324921 | 3.30 | 3.99 | |
| Second Hammer | ||||
| 26 | 370228 | 13.20 | 15.97 | |
| Damper Washer | ||||
| 27 | 370229 | 4.35 | 5.26 | |
| Demper | ||||
| 28 | 370259 | 9.15 | 11.07 | |
| Gewichtsring | ||||
| 29 | 370230 | 1.20 | 1.45 | |
| Demperring | ||||
| 30 | 326662 | 3.30 | 3.99 | |
| Damper Holder | ||||
| 31 | 370231 | 4.80 | 5.81 | |
| Cilinderhouder | ||||
| 32 | 370232 | 1.50 | 1.82 | |
| Cylinder | ||||
| 33 | 370233 | 16.50 | 19.96 | |
| Stopper Ring | ||||
| 34 | 370235 | 1.35 | 1.63 | |
| Striker | ||||
| 35 | 370234 | 6.15 | 7.44 | |
| O-ring | ||||
| 36 | 325297 | 3.30 | 3.99 | |
| Gewichtveer | ||||
| 37 | 370236 | 2.70 | 3.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 38 | 370237 | |||
| Retaining Ring For D52 Hole | ||||
| 39 | 967270 | 1.05 | 1.27 | |
| Zuigerpin | ||||
| 40 | 324917 | 4.80 | 5.81 | |
| Zuiger | ||||
| 41 | 324915 | 6.45 | 7.80 | |
| Drijfstang (oud 338148) | ||||
| 42 | 339049 | 11.70 | 14.16 | |
| Naaldlager | ||||
| 43 | 335303 | 4.35 | 5.26 | |
| Tapschroef D5x55 | ||||
| 44 | 953174 | 1.04 | 1.26 | |
| Stator Fet Pcb Set 100-127 Volt | ||||
| 45 | 340934 | 53.35 | 64.55 | |
| Stator Sensor Pcb Set 220-240 Volt | ||||
| 45 | 340885E | 38.50 | 46.58 | |
| Lagerring | ||||
| 46 | 958915 | 1.04 | 1.26 | |
| Kogellager 629vvmc2eps2l | ||||
| 47 | 629VVM | 5.85 | 7.08 | |
| Spacer | ||||
| 48 | 339910 | 1.04 | 1.26 | |
| Seal Lock Hd. Inbusbout 6x45 | ||||
| 49 | 986940 | 1.05 | 1.27 | |
| Stofafdichting | ||||
| 50 | 333263 | 1.04 | 1.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 51 | 370002 | |||
| Housing | ||||
| 52 | 370251 | 46.48 | 56.23 | |
| Controller 220-240 Volt | ||||
| 53 | 370250 | 101.20 | 122.45 | |
| Vinylbuis L50 | ||||
| 54 | 370074 | 1.04 | 1.26 | |
| Vinylbuis L35 | ||||
| 55 | 370073 | 1.04 | 1.26 | |
| Seal Lock Hd. Inbusbout M5x12 | ||||
| 56 | 991690 | 1.05 | 1.27 | |
| Afstandsbus | ||||
| 57 | 991711 | 1.05 | 1.27 | |
| Handle Set (a+b) | ||||
| 58 | 370258 | 21.18 | 25.62 | |
| Pin D3x20 (10 Stuks) | ||||
| 59 | 949890 | 1.80 | 2.18 | |
| Dempingrubber | ||||
| 60 | 310124 | 4.20 | 5.08 | |
| Houder | ||||
| 61 | 310123 | 11.85 | 14.34 | |
| Filter Pcb Set 100-127 Volt | ||||
| 62 | 337585 | 10.35 | 12.52 | |
| Filter Pcb Set 220-240 Volt | ||||
| 62 | 337586 | 10.35 | 12.52 | |
| Sponge (b) New | ||||
| 63 | 338447 | 1.04 | 1.26 | |
| Back Cover | ||||
| 64 | 370246 | 8.70 | 10.53 | |
| Schroef M5x16 | ||||
| 65 | 994192 | 1.04 | 1.26 | |
| Handle Shaft | ||||
| 66 | 370253 | 1.04 | 1.26 | |
| Balgen | ||||
| 67 | 337591 | 3.00 | 3.63 | |
| Trigger | ||||
| 68 | 370254 | 2.10 | 2.54 | |
| Schakelaar | ||||
| 69 | 337587 | 13.95 | 16.88 | |
| Schroef D5x25 Met Ring (zwart) | ||||
| 70 | 305558 | 1.04 | 1.26 | |
| Terminal | ||||
| 71 | 958308Z | 5.55 | 6.72 | |
| Snoertule D10.7 | ||||
| 72 | 940778 | 2.10 | 2.54 | |
| Snoertule D8.2 (oud 958049z) | ||||
| 72 | 958049 | 1.04 | 1.26 | |
| Snoerklem | ||||
| 73 | 960266 | 1.04 | 1.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 74 | 984750 | |||
| Cord 4m 2 X 1.0 H07rn-f W/plug 16a Cee Form 2p+e 1 | ||||
| 75 | 500465Z | 37.95 | 45.92 | |
| Tapschroef D4x20 Met Ring Zwart (oud 305095) | ||||
| 77 | 301653 | 1.04 | 1.26 | |
| Bout M8 | ||||
| 78 | 333228 | 4.35 | 5.26 | |
| Onderdeel Hangreep (b) | ||||
| 79 | 333202 | 1.05 | 1.27 | |
| Handvat Houder | ||||
| 80 | 370247 | 14.16 | 17.14 | |
| Grip | ||||
| 81 | 333201 | 1.95 | 2.36 | |
| Zijhandgreep | ||||
| 82 | 333199 | 7.80 | 9.44 | |
| Inlegspie 3x3x10 | ||||
| 83 | 940533 | 1.20 | 1.45 | |
| Kruk Afdekkap | ||||
| 84 | 370256 | 9.45 | 11.43 | |
| Cilinder O-ring (b) I.d.55.9 | ||||
| 85 | 876433 | 11.25 | 13.61 | |
| Krukas | ||||
| 86 | 370225 | 22.69 | 27.45 | |
| Veerring D40 | ||||
| 87 | 948391 | 1.65 | 2.00 | |
| Kogellager 6203dducmav2s | ||||
| 88 | 6203DD | 7.65 | 9.26 | |
| O-ring (s-40) | ||||
| 89 | 996363 | 1.65 | 2.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 90 | 321274 | |||
| Krukas behuizing | ||||
| 91 | 370224 | 32.59 | 39.43 | |
| Valve | ||||
| 92 | 995396 | 1.80 | 2.18 | |
| Ring M3 (10 Stuks) | ||||
| 93 | 949422 | 1.04 | 1.26 | |
| Back Cover | ||||
| 94 | 370245 | 1.35 | 1.63 | |
| Seal Lock Hd. Inbusbout M4x12 | ||||
| 95 | 983162 | 1.05 | 1.27 | |
| Eerste versnelling | ||||
| 96 | 337532 | 13.05 | 15.79 | |
| Naaldlager | ||||
| 97 | 939299 | 10.65 | 12.89 | |
| Paneel | ||||
| 98 | 337581 | 8.85 | 10.71 | |
| Gear Cover | ||||
| 99 | 370252 | 17.33 | 20.96 | |
| Kogellager 6201dducmav2s | ||||
| 100 | 6201DD | 6.30 | 7.62 | |
| Stofring | ||||
| 101 | 302429 | 1.05 | 1.27 | |
| Rotor | ||||
| 102 | 337578 | 115.78 | 140.09 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 501 | 313471 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 502 | 337594 | |||
| Klem | ||||
| 503 | 372113 | 1.80 | 2.18 | |
| Vet (tube 30 Gram) | ||||
| 601 | 981840 | 8.40 | 10.16 | |
| Vet Tube 70 Gram | ||||
| 602 | 308471 | 12.75 | 15.43 | |
| Vet (pot 500 Gram) | ||||
| 603 | 980927 | 73.01 | 88.35 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 604 | 313471 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 605 | 313472 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 606 | 313473 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 607 | 313474 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 608 | 313475 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 609 | 313476 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 610 | 313477 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 611 | 313478 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 612 | 313479 | |||
