Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki H55SC'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

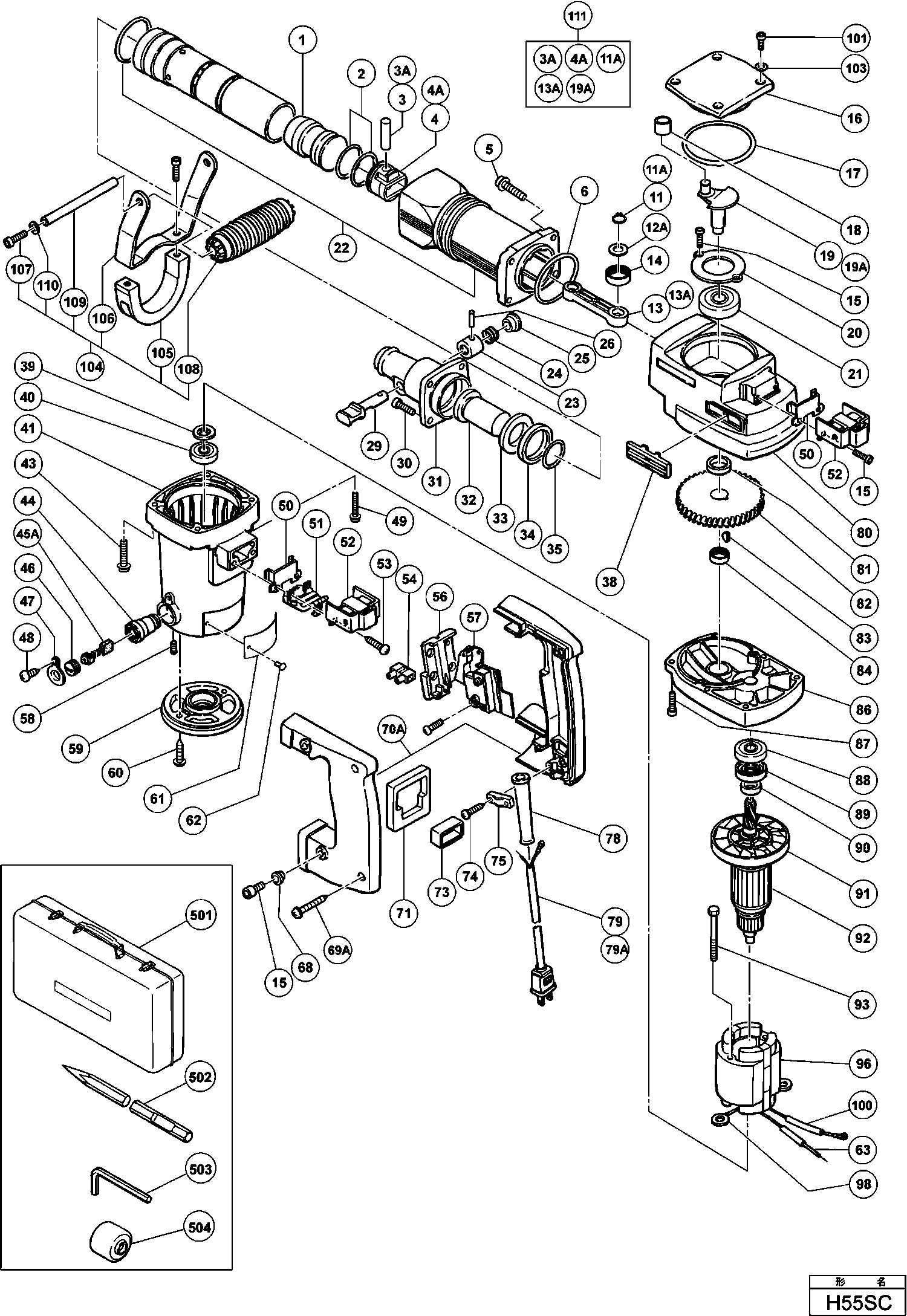

Tekeningen van de Hikoki H55SC
Onderdelen lijst van de Hikoki H55SC
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Slagstuk | ||||
| 1 | 985455 | 29.29 | 35.44 | |
| O-ring (a) Fpm810 | ||||
| 2 | 985454 | 7.95 | 9.62 | |
| Pin | ||||
| 3 | 985451 | 3.60 | 4.36 | |
| Zuigerpin | ||||
| 3A | 301509 | 5.25 | 6.35 | |
| Zuiger | ||||
| 4 | 985452 | 23.38 | 28.28 | |
| Zuiger | ||||
| 4A | 317084 | 14.10 | 17.06 | |
| Inbusbout M8x35 | ||||
| 5 | 990083 | 1.05 | 1.27 | |
| O-ring (1as-60) | ||||
| 6 | 956996 | 3.00 | 3.63 | |
| Veerring D12 (10 Stuks) | ||||
| 11 | 939542 | 1.50 | 1.82 | |
| Veerring D14 (10 Stuks) | ||||
| 11A | 939543 | 2.55 | 3.09 | |
| Sluitring | ||||
| 12A | 985453 | 1.65 | 2.00 | |
| Drijfstang | ||||
| 13 | 985450 | 61.33 | 74.20 | |
| Drijfstang | ||||
| 13A | 317082 | 9.30 | 11.25 | |
| Naaldlager Rna4901v1 | ||||
| 14 | 985470 | 23.65 | 28.62 | |
| Seal Lock Hd. Inbusbout M5x14 (nieuw 990079) | ||||
| 15 | 984509 | 1.05 | 1.27 | |
| Krukashuis Deksel | ||||
| 16 | 986957 | 35.06 | 42.43 | |
| O-ring (s-90) | ||||
| 17 | 877316 | 2.55 | 3.09 | |
| Inner Race | ||||
| 18 | 985467 | 11.85 | 14.34 | |
| Krukas | ||||
| 19 | 985444 | 58.44 | 70.71 | |
| Krukas | ||||
| 19A | 319502 | 64.21 | 77.70 | |
| Bearing Cover | ||||
| 20 | 985443 | 4.50 | 5.44 | |
| Kogellager 6204dducmps2s | ||||
| 21 | 6204DD | 9.00 | 10.89 | |
| Cylinderhuis | ||||
| 22 | 986941 | 349.94 | 423.42 | |
| Spring Case | ||||
| 23 | 993241 | 18.70 | 22.63 | |
| Veer | ||||
| 24 | 302096 | 3.00 | 3.63 | |
| Stopper Sleeve | ||||
| 25 | 993243 | 7.95 | 9.62 | |
| Naaldroller D4x20 | ||||
| 26 | 943364 | 1.05 | 1.27 | |
| Beitelpal (oud 985462) | ||||
| 29 | 302095 | 40.84 | 49.41 | |
| Seal Lock Hd. Inbusbout M8x25 | ||||
| 30 | 985479 | 2.55 | 3.09 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 31 | 302120 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 32 | 302094 | |||
| Kussenring | ||||
| 33 | 986943 | 14.71 | 17.80 | |
| Demperring | ||||
| 34 | 986942 | 5.85 | 7.08 | |
| O-ring (c) Fpm810 | ||||
| 35 | 986946 | 11.85 | 14.34 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 38 | 991713 | |||
| Stofring | ||||
| 39 | 985436 | 1.05 | 1.27 | |
| Kogellager 6200vvcmps2s | ||||
| 40 | 6200VV | 6.15 | 7.44 | |
| Huis | ||||
| 41 | 985435 | 107.94 | 130.60 | |
| Bout Hd M6x60 | ||||
| 43 | 994085 | 1.65 | 2.00 | |
| Koolborstelhouder | ||||
| 44 | 983362 | 6.45 | 7.80 | |
| Zelfuitschakelende Koolborstels (2 Stuks)(oud 9619 | ||||
| 45A | 999071 | 14.40 | 17.42 | |
| Koolborsteldop | ||||
| 46 | 961781 | 2.55 | 3.09 | |
| Kap Deksel | ||||
| 47 | 981959 | 2.40 | 2.90 | |
| Schroef D4 X 10 (black) | ||||
| 48 | 302090 | 1.05 | 1.27 | |
| Bout Hd M6x40 | ||||
| 49 | 994084 | 1.05 | 1.27 | |
| Plaat | ||||
| 50 | 980750 | 17.05 | 20.63 | |
| Internal Wire Holder | ||||
| 51 | 985469 | 8.70 | 10.53 | |
| Handelrubber | ||||
| 52 | 980727 | 14.10 | 17.06 | |
| Schroef D5x25 (nieuw 985620) | ||||
| 53 | 985605 | 1.04 | 1.26 | |
| Kroonsteentje | ||||
| 54 | 938307 | 2.13 | 2.57 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 56 | 990082 | |||
| Schakelaar (oud 981940) | ||||
| 57 | 992891 | 22.83 | 27.62 | |
| Inbusstelschroef M5x8 | ||||
| 58 | 938477 | 1.05 | 1.27 | |
| Tailcover | ||||
| 59 | 985437 | 24.61 | 29.78 | |
| Tapschroef D5x20 Zwart | ||||
| 60 | 302089 | 1.05 | 1.27 | |
| Klinknagel D2.5x4.8 ( 10 Stuks ) | ||||
| 62 | 949510 | 1.04 | 1.26 | |
| Afstandsbus | ||||
| 68 | 991711 | 1.05 | 1.27 | |
| Tapschroef D4x30 Zwart | ||||
| 69A | 305490 | 1.04 | 1.26 | |
| Handgreep Voor Dh50sa En Dh50sb (oud 993238) | ||||
| 70A | 993254 | 43.86 | 53.07 | |
| Pakking | ||||
| 71 | 980751 | 1.35 | 1.63 | |
| Wire Support | ||||
| 73 | 985474 | 2.40 | 2.90 | |
| Tapschroef | ||||
| 74 | 982095 | 1.04 | 1.26 | |
| Snoerklem | ||||
| 75 | 960266 | 1.04 | 1.26 | |
| Snoertule D10.7 | ||||
| 78 | 940778 | 2.10 | 2.54 | |
| Krukashuis (oud 985441) | ||||
| 80 | 986968 | 172.15 | 208.30 | |
| Ring | ||||
| 81 | 985445 | 2.55 | 3.09 | |
| Eerste Tandwiel | ||||
| 82 | 985446 | 49.64 | 60.06 | |
| INLEGSPIE 3X13 | ||||
| 83 | 932815 | 1.35 | 1.63 | |
| Naaldlager Bk1512 | ||||
| 84 | 985442 | 7.65 | 9.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 86 | 985440 | |||
| Seal Lock Hd. Inbusbout M6x20 (oud 992803) | ||||
| 87 | 992803 | 1.05 | 1.27 | |
| Kogellager 6202dducmps2s (oud 956937) | ||||
| 88 | 6202DD | 6.75 | 8.17 | |
| Olie Keerring | ||||
| 89 | 985439 | 10.95 | 13.25 | |
| Verloopbus | ||||
| 90 | 985438 | 20.76 | 25.12 | |
| Waaier | ||||
| 91 | 985482 | 7.35 | 8.89 | |
| ANKER 115 VOLT (OUD 985472J) | ||||
| 92 | 985472U | 180.81 | 218.78 | |
| Schroef D5x70 | ||||
| 93 | 961400 | 1.04 | 1.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 96 | 985471C | |||
| Contactpunt Koolborstelhouder | ||||
| 98 | 937623 | 1.04 | 1.26 | |
| Seal Lock Hd. Inbusbout M5x16 (oud 984509) | ||||
| 101 | 990079 | 1.05 | 1.27 | |
| Veerring M5 (oud 949424z , 10 st) | ||||
| 103 | 949424 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 105 | 986960 | |||
| Houder (b) | ||||
| 106 | 986961 | 14.70 | 17.79 | |
| Imbusbout M8x20 (oud 949656z 10s) | ||||
| 107 | 949656 | 5.55 | 6.72 | |
| Ontgrendelgrip | ||||
| 108 | 944951 | 8.40 | 10.16 | |
| Schacht Voor Handgreephouder | ||||
| 109 | 986962 | 14.03 | 16.97 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 110 | 986963 | |||
| Krukas+zuiger+drijfstang (h55sa) | ||||
| 111 | 319842 | 93.36 | 112.97 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 501 | 302214 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 502 | 985430 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 503 | 872422 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 504 | 985468 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 601 | 985431 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 602 | 985432 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 603 | 985433 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 604 | 985434 | |||
| Serviceset Voor H55sa | ||||
| 605 | 986966 | 107.94 | 130.60 | |
| Vet (tube 30 Gram) | ||||
| 606 | 981840 | 8.40 | 10.16 | |
| Vet Tube 70 Gram | ||||
| 607 | 308471 | 12.75 | 15.43 | |
