Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki N5008AC'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

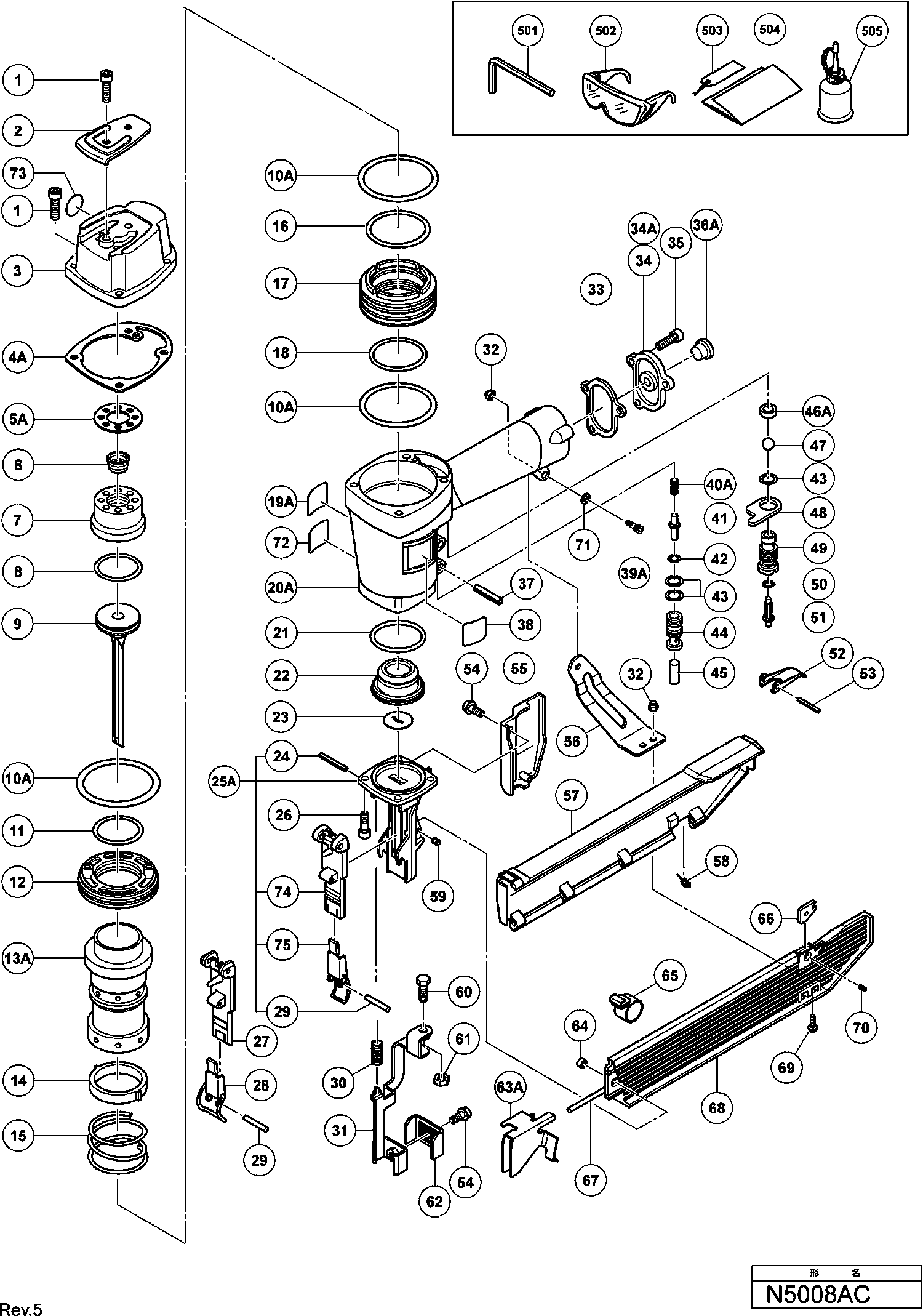

Tekeningen van de Hikoki N5008AC
Onderdelen lijst van de Hikoki N5008AC
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Bout Hd M5x20 (10 Stuks) | ||||
1 | 949757 | 3.00 | 3.63 | |
Top Cover | ||||
2 | 876179 | 1.05 | 1.27 | |
Uitlaatkapold (oud 877128) | ||||
3 | 877917 | 28.88 | 34.94 | |
Pakkingpakking | ||||
4A | 885794 | 4.20 | 5.08 | |
Pakking (c) | ||||
5A | 886466 | 1.05 | 1.27 | |
Exhaust Valve | ||||
6 | 878539 | 3.75 | 4.54 | |
Head Cap Ass'y | ||||
7 | 878026 | 73.01 | 88.35 | |
O-ring Voor Slagpen | ||||
8 | 876174 | 3.60 | 4.36 | |
Piston | ||||
9 | 883716 | 92.40 | 111.80 | |
O-ring (i.d.64.5) | ||||
10A | 885793 | 2.10 | 2.54 | |
Cylinder O-ring (d) | ||||
11 | 877126 | 1.65 | 2.00 | |
Cylinder Plate | ||||
12 | 876168 | 10.95 | 13.25 | |
Cylinder | ||||
13A | 885792 | 24.75 | 29.95 | |
Cilinder Ring | ||||
14 | 876167 | 1.05 | 1.27 | |
Cylinder Veer | ||||
15 | 876172 | 6.60 | 7.99 | |
Cylinder O-ring (a) | ||||
16 | 877123 | 2.40 | 2.90 | |
Cylinder Guide (old 876631) | ||||
17 | 877122 | 17.60 | 21.30 | |
Cylinder O-ring (b) | ||||
18 | 877124 | 1.95 | 2.36 | |
Waarschuwings Label | ||||
19A | 884070 | 1.65 | 2.00 | |
Behuizing | ||||
20A | 884171 | 81.68 | 98.83 | |
Cylinder O-ring (c) | ||||
21 | 877125 | 1.95 | 2.36 | |
Piston Bumper | ||||
22 | 883711 | 8.85 | 10.71 | |
Bumper Sheet | ||||
23 | 883712 | 1.50 | 1.82 | |
Rol Pin D4x36 (10 Stuks) | ||||
24 | 949547 | 3.90 | 4.72 | |
Neus Set | ||||
25A | 888126 | 80.03 | 96.83 | |
Inbusbout Hd M5x16 | ||||
26 | 878181 | 1.05 | 1.27 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
27 | 883721 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
28 | 883722 | |||
Rol Pin D4x32 (10 Stuks) | ||||
29 | 949685 | 2.55 | 3.09 | |
Veer (b) | ||||
30 | 877873 | 1.04 | 1.26 | |
Pushing Lever | ||||
31 | 883714 | 19.25 | 23.29 | |
Nylon Moer M5 | ||||
32 | 877371 | 1.05 | 1.27 | |
Pakking (d) | ||||
33 | 877131 | 1.05 | 1.27 | |
Cap (old 876714p) | ||||
34 | 880036 | 6.75 | 8.17 | |
Afdekplaatje | ||||
34A | 885795 | 4.50 | 5.44 | |
Inbus Hd.bout M5x16 (10 Stuks) | ||||
35 | 949821 | 2.55 | 3.09 | |
Rol Pin D3x30 (10 Stuks) | ||||
37 | 949866 | 3.60 | 4.36 | |
Hex.socket Hd.bolt M5x18 (10 Pcs) | ||||
39A | 949658 | 1.80 | 2.18 | |
Plunger Spring | ||||
40A | 886725 | 1.05 | 1.27 | |
Plunger (a) | ||||
41 | 878542 | 1.95 | 2.36 | |
Plunger O-ring | ||||
42 | 877705 | 1.05 | 1.27 | |
O-ring (s-12) | ||||
43 | 875638 | 1.65 | 2.00 | |
Valve Bushing | ||||
44 | 877880 | 27.09 | 32.78 | |
Plunger (b) | ||||
45 | 877882 | 5.55 | 6.72 | |
Afsluitpakking | ||||
46A | 888151 | 1.04 | 1.26 | |
Urethane Kogel (b) D7.14 | ||||
47 | 875645 | 3.90 | 4.72 | |
Valve Plate | ||||
48 | 875644 | 1.05 | 1.27 | |
Trigger Valve Bushing (oud 876738 | ||||
49 | 877335 | 12.60 | 15.25 | |
O-ring | ||||
50 | 874820 | 1.65 | 2.00 | |
Trigger Plunger | ||||
51 | 878121 | 1.65 | 2.00 | |
Schakelhandel | ||||
52 | 876203 | 2.55 | 3.09 | |
Rol Pin D3x30 (10 Stuks) | ||||
53 | 949866 | 3.60 | 4.36 | |
Nylock Bout M5x8 | ||||
54 | 878540 | 1.04 | 1.26 | |
Guard | ||||
55 | 883724 | 2.10 | 2.54 | |
Handle Arm | ||||
56 | 883723 | 4.20 | 5.08 | |
Magazine Cover | ||||
57 | 883718 | 7.20 | 8.71 | |
Veer | ||||
58 | 881043 | 1.35 | 1.63 | |
Pin | ||||
59 | 881044 | 4.50 | 5.44 | |
Safety Bolt | ||||
60 | 875650 | 1.05 | 1.27 | |
MOER M5 (10 STUKS) (OUD 949555Z | ||||
61 | 949555 | 1.05 | 1.27 | |
Niet meer leverbaar, geen vervanging | ||||
62 | 883715 | |||
Staple Feeder (old 883720) | ||||
63A | 886724 | 8.33 | 10.07 | |
Ring Voor Schacht | ||||
64 | 881045 | 1.80 | 2.18 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
65 | 881047 | |||
Magazijn Plaatje | ||||
66 | 881039 | 2.55 | 3.09 | |
Scharnierpen | ||||
67 | 883719 | 2.10 | 2.54 | |
Magazijn Kompleet | ||||
68 | 883717 | 15.26 | 18.47 | |
Machineschroef M5x14 Zwart | ||||
69 | 678653 | 1.05 | 1.27 | |
Rol Pin D3x6 | ||||
70 | 881040 | 1.04 | 1.26 | |
Niet meer leverbaar, geen vervanging | ||||
71 | 876205 | |||
Niet meer leverbaar, geen vervanging | ||||
72 | 878183 | |||
Warning Label (a) | ||||
73 | 883513 | 1.65 | 2.00 | |
Geleider | ||||
74 | 886718 | 10.58 | 12.80 | |
Vergrendeling | ||||
75 | 886441 | 4.58 | 5.54 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
501 | 944458 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
502 | 875769 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
504 | 882414 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
505 | 877153 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
601 | 876762 | |||
Grip Tape (old 880349) | ||||
602 | 881768 | 5.25 | 6.35 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
603A | 888213 |
