Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki NC40G'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

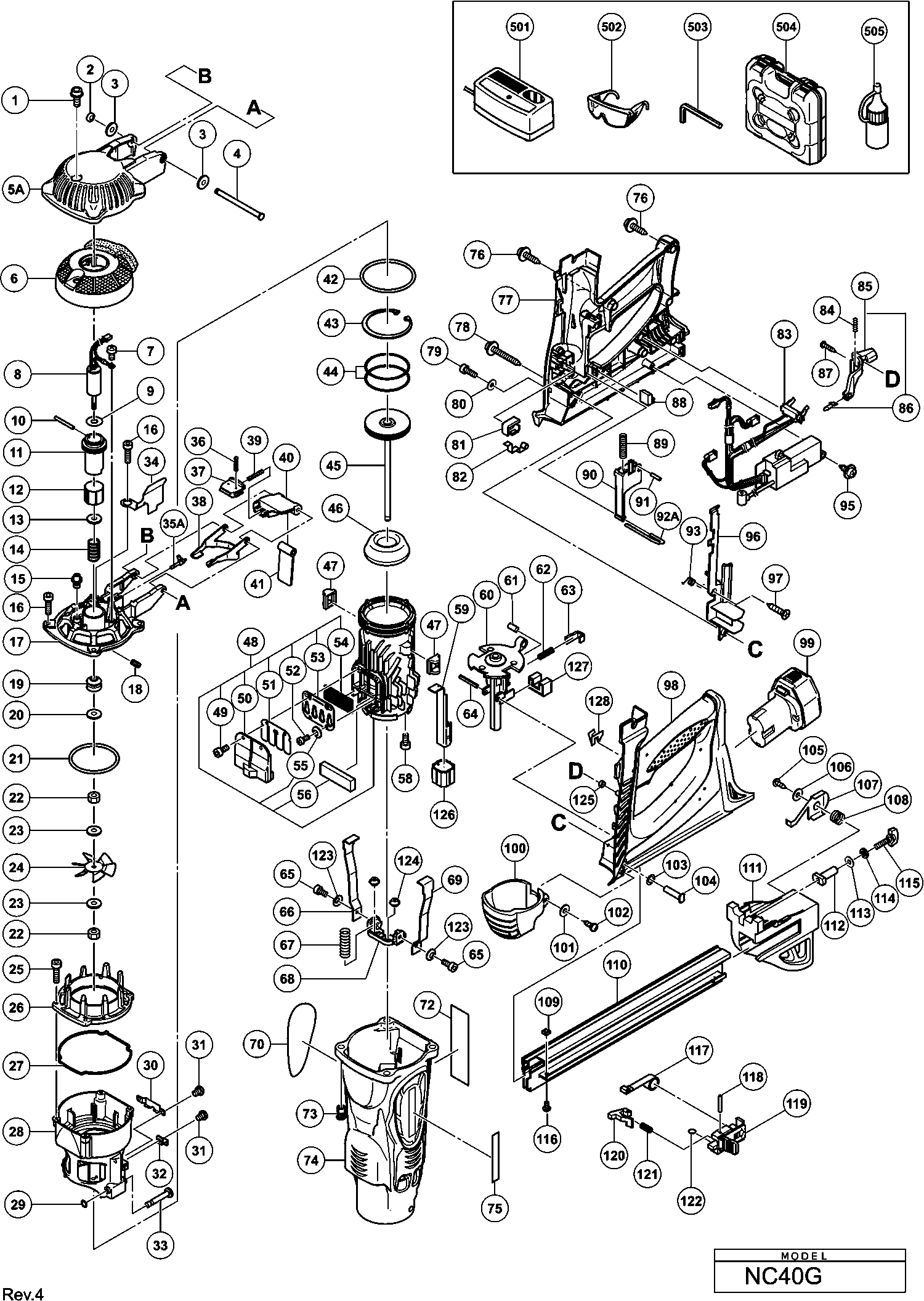

Tekeningen van de Hikoki NC40G
Onderdelen lijst van de Hikoki NC40G
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Bout | ||||
| 1 | 996399 | 1.04 | 1.26 | |
| Ring Voor Schacht | ||||
| 2 | 880319 | 1.65 | 2.00 | |
| Veerring M5 (oud 949424z , 10 st) | ||||
| 3 | 949424 | 1.05 | 1.27 | |
| Schachtpin | ||||
| 4 | 885277 | 3.00 | 3.63 | |
| Top Cover (old 886142) | ||||
| 5A | 886598 | 9.45 | 11.43 | |
| Filter Set | ||||
| 6 | 886129 | 32.18 | 38.93 | |
| Machineschroef M4x6 (10 Stuks) | ||||
| 7 | 949214 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 8 | 885309 | |||
| Rubber Ring | ||||
| 9 | 885313 | 1.50 | 1.82 | |
| Rol Pin D2.5x25 | ||||
| 10 | 885318 | 1.50 | 1.82 | |
| Motor Houder | ||||
| 11 | 885310 | 7.05 | 8.53 | |
| Huls | ||||
| 12 | 885314 | 1.65 | 2.00 | |
| Ring | ||||
| 13 | 885320 | 1.50 | 1.82 | |
| Motor Veer | ||||
| 14 | 885319 | 1.50 | 1.82 | |
| Bougie | ||||
| 15 | 885333 | 3.30 | 3.99 | |
| Bout Hd M5x20 (10 Stuks) | ||||
| 16 | 949757 | 3.00 | 3.63 | |
| Cylinder Deksel | ||||
| 17 | 885308 | 32.18 | 38.93 | |
| Inbusstelschroef M4 X 5 | ||||
| 18 | 961681 | 1.04 | 1.26 | |
| Afdekking | ||||
| 19 | 886470 | 1.80 | 2.18 | |
| Ring | ||||
| 20 | 886471 | 1.80 | 2.18 | |
| O-ring (i.d 59.92) | ||||
| 21 | 885316 | 4.80 | 5.81 | |
| MOER M4 ( 10 STUKS ) | ||||
| 22 | 949554 | 1.05 | 1.27 | |
| Ring M4 (10 Stuks) | ||||
| 23 | 949423 | 1.05 | 1.27 | |
| Waaier | ||||
| 24 | 885311 | 4.80 | 5.81 | |
| Inbusbout M4x16 | ||||
| 25 | 949754 | 2.40 | 2.90 | |
| Chamber Head | ||||
| 26 | 885294 | 13.89 | 16.80 | |
| PAKKING (B) | ||||
| 27 | 886133 | 1.80 | 2.18 | |
| Motorkamer | ||||
| 28 | 885296 | 22.28 | 26.95 | |
| O-RING | ||||
| 29 | 878607 | 1.05 | 1.27 | |
| Vastzetplaatje | ||||
| 30 | 885297 | 3.30 | 3.99 | |
| Machineschroef M4x6 (10 Stuks) | ||||
| 31 | 949214 | 1.05 | 1.27 | |
| Schakelplaat | ||||
| 32 | 885306 | 1.65 | 2.00 | |
| Pin (a) | ||||
| 33 | 886484 | 1.65 | 2.00 | |
| Wiring Plate | ||||
| 34 | 886253 | 1.65 | 2.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 35 | 885317 | |||
| Adapter | ||||
| 35A | 886313 | 1.05 | 1.27 | |
| Rol Pin D2x8 (10 Stuks) | ||||
| 36 | 949859 | 1.20 | 1.45 | |
| Hendel | ||||
| 37 | 885280 | 1.50 | 1.82 | |
| Cel Hendel | ||||
| 38 | 886141 | 6.75 | 8.17 | |
| Veer D3.6 | ||||
| 39 | 885281 | 1.50 | 1.82 | |
| Cel Behuizing | ||||
| 40 | 885352 | 3.30 | 3.99 | |
| Cel Rubber | ||||
| 41 | 886131 | 1.80 | 2.18 | |
| O-ring (i.d 66.27) | ||||
| 42 | 885283 | 6.45 | 7.80 | |
| Veerring | ||||
| 43 | 885285 | 1.65 | 2.00 | |
| Zuigerring | ||||
| 44 | 886132 | 9.75 | 11.80 | |
| Slagpen (h) | ||||
| 45 | 885700 | 117.01 | 141.59 | |
| Piston Bumper | ||||
| 46 | 885289 | 8.40 | 10.16 | |
| Rubber (oud 885790) | ||||
| 47 | 885284 | 1.80 | 2.18 | |
| Cilinder Ass'y | ||||
| 48 | 886465 | 169.40 | 204.97 | |
| Seal Lock Hd. Inbusbout M4x10 | ||||
| 49 | 886241 | 1.65 | 2.00 | |
| Buffer Cover | ||||
| 50 | 886467 | 1.80 | 2.18 | |
| Lead Valve | ||||
| 51 | 885290 | 1.65 | 2.00 | |
| Machineschroef M4x6 Zelfborgend | ||||
| 52 | 303631 | 1.04 | 1.26 | |
| Buffer Plate (a) | ||||
| 53 | 886468 | 3.45 | 4.17 | |
| Plaatgaas | ||||
| 54 | 885292 | 3.30 | 3.99 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 55 | 886242 | |||
| Muffler | ||||
| 56 | 885288 | 13.50 | 16.34 | |
| Seal Lock Hd. Inbusbout M5x12 | ||||
| 58 | 991690 | 1.05 | 1.27 | |
| Pushing Lever | ||||
| 59 | 885691 | 13.50 | 16.34 | |
| Neusstuk | ||||
| 60 | 885704 | 135.58 | 164.05 | |
| Rol Pin D3x8 (10 Stuks) | ||||
| 61 | 949749 | 1.95 | 2.36 | |
| Veer (a) | ||||
| 62 | 885706 | 1.80 | 2.18 | |
| Stopknop | ||||
| 63 | 885705 | 7.50 | 9.08 | |
| Rol Pin D3x25 (10 Stuks ) | ||||
| 64 | 949539 | 2.25 | 2.72 | |
| Seal Lock Hd. Inbusbout M5x8 | ||||
| 65 | 321527 | 1.65 | 2.00 | |
| Pushing Lever Arm (l) | ||||
| 66 | 885703 | 14.16 | 17.14 | |
| Pushing Lever Spring | ||||
| 67 | 886245 | 1.65 | 2.00 | |
| Pushing Lever Connector | ||||
| 68 | 885699 | 46.20 | 55.90 | |
| Pushing Lever Arm (r) | ||||
| 69 | 885710 | 14.85 | 17.97 | |
| Insulator Sheet | ||||
| 72 | 885307 | 1.65 | 2.00 | |
| Schroef M5 | ||||
| 73 | 885304 | 1.50 | 1.82 | |
| Behuizing | ||||
| 74 | 886469 | 27.78 | 33.61 | |
| Hitachi Plaatje | ||||
| 75 | 328922 | 1.95 | 2.36 | |
| Tapschroef D4x20 Met Ring (zwart) | ||||
| 76 | 302086 | 1.05 | 1.27 | |
| Handgreep (b) | ||||
| 77 | 885709 | 26.54 | 32.11 | |
| Schroef D4x45 Met Ring | ||||
| 78 | 301815 | 1.05 | 1.27 | |
| Seal Lock Hd. Inbusbout M5x16 (oud 984509) | ||||
| 79 | 990079 | 1.05 | 1.27 | |
| Niet meer leverbaar, geen vervanging | ||||
| 80 | 876205 | |||
| Schakelaar Montage | ||||
| 81 | 886473 | 1.80 | 2.18 | |
| Schakelaar Arm | ||||
| 82 | 885347 | 1.65 | 2.00 | |
| Bedrading (b) | ||||
| 83 | 886461 | 150.01 | 181.52 | |
| Veer | ||||
| 84 | 885518 | 1.65 | 2.00 | |
| Schakelaarhendel | ||||
| 85 | 886147 | 6.45 | 7.80 | |
| Sensorplaat | ||||
| 86 | 886257 | 3.30 | 3.99 | |
| Tapschroef D3 | ||||
| 87 | 885714 | 1.80 | 2.18 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 88 | 886474 | |||
| Veer | ||||
| 89 | 885828 | 1.65 | 2.00 | |
| Schakelaar | ||||
| 90 | 885335 | 3.30 | 3.99 | |
| Rol Pin D2.5x10 (10stuks) | ||||
| 91 | 949551 | 1.65 | 2.00 | |
| Kamersluiting | ||||
| 92A | 887617 | 4.65 | 5.63 | |
| Veer | ||||
| 93 | 885337 | 1.65 | 2.00 | |
| Schroef Met Flens D4x14 (zwart) | ||||
| 95 | 309933 | 1.05 | 1.27 | |
| Beschemring Kabel | ||||
| 96 | 885339 | 3.30 | 3.99 | |
| Schroef | ||||
| 97 | 885346 | 1.65 | 2.00 | |
| Handgreep (a) | ||||
| 98 | 886472 | 21.86 | 26.45 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 99 | 325292 | |||
| Stofdeksel | ||||
| 100 | 885695 | 21.86 | 26.45 | |
| Ring | ||||
| 101 | 875246 | 1.05 | 1.27 | |
| SCHROEF MET FLENS D4X12 (ZWART) | ||||
| 102 | 325083 | 1.65 | 2.00 | |
| Ring (b) | ||||
| 103 | 885712 | 1.80 | 2.18 | |
| As | ||||
| 104 | 885711 | 11.85 | 14.34 | |
| Tapschroef D4x10 Zwart (+ Ring) | ||||
| 105 | 311945 | 1.05 | 1.27 | |
| Ring | ||||
| 106 | 875246 | 1.05 | 1.27 | |
| Nail Stopper | ||||
| 107 | 885696 | 5.10 | 6.17 | |
| Veer (c) | ||||
| 108 | 885697 | 1.80 | 2.18 | |
| Moer M6 | ||||
| 109 | 319166 | 1.80 | 2.18 | |
| Magazijn | ||||
| 110 | 886475 | 46.20 | 55.90 | |
| Magazijn Deksel | ||||
| 111 | 886479 | 15.68 | 18.97 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 112 | 885713 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 113 | 876205 | |||
| Veerring M5 (10 Stuks) | ||||
| 114 | 949454 | 1.04 | 1.26 | |
| Knop | ||||
| 115 | 885694 | 3.45 | 4.17 | |
| Bout Hd. M6x7 | ||||
| 116 | 884215 | 5.10 | 6.17 | |
| Bladveer | ||||
| 117 | 881755 | 3.30 | 3.99 | |
| Pin D3x20 (10 Stuks) | ||||
| 118 | 949890 | 1.80 | 2.18 | |
| Spijkervoeding | ||||
| 119 | 886476 | 3.45 | 4.17 | |
| Spijkervoeding | ||||
| 120 | 886477 | 11.85 | 14.34 | |
| Veer | ||||
| 121 | 886478 | 1.80 | 2.18 | |
| O-ring (1ap-3) | ||||
| 122 | 873093 | 1.05 | 1.27 | |
| Veer M5 | ||||
| 123 | 886243 | 1.80 | 2.18 | |
| Veergeleider | ||||
| 124 | 885707 | 5.10 | 6.17 | |
| Sleeve | ||||
| 125 | 886463 | 3.45 | 4.17 | |
| Neuskap | ||||
| 126 | 885692 | 3.45 | 4.17 | |
| Neus Rubber | ||||
| 127 | 885693 | 1.80 | 2.18 | |
| Schakelaar Stopper | ||||
| 128 | 886138 | 3.30 | 3.99 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 502 | 875769 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 503 | 944458 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 504 | 886485 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 505 | 886036 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 601 | 885546 | |||
