Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki NP14DSL'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

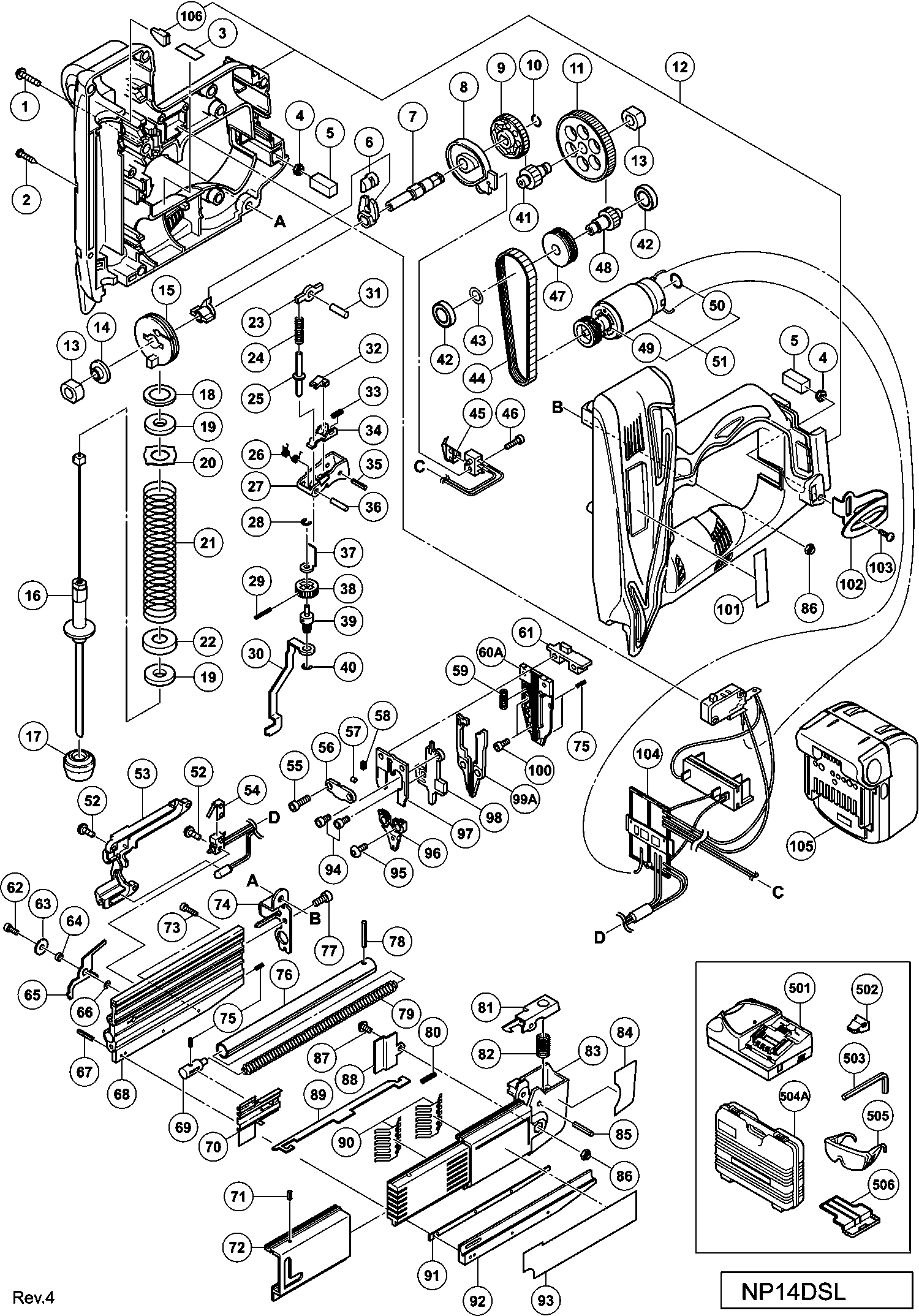

Tekeningen van de Hikoki NP14DSL
Onderdelen lijst van de Hikoki NP14DSL
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Machine Schroef M5x20 Zwart | ||||
| 1 | 329171 | 1.80 | 2.18 | |
| Schroef D3 X 16 | ||||
| 2 | 313687 | 1.04 | 1.26 | |
| Label (a) | ||||
| 3 | 331185 | 1.80 | 2.18 | |
| Moer M4 ( Zwart) | ||||
| 4 | 327002 | 1.80 | 2.18 | |
| Pakking | ||||
| 5 | 331186 | 1.80 | 2.18 | |
| Geleider Onderdelen | ||||
| 6 | 333987 | 28.46 | 34.44 | |
| As | ||||
| 7 | 329158 | 6.75 | 8.17 | |
| Geleiderail | ||||
| 8 | 329160 | 25.03 | 30.28 | |
| Laatste Tandwiel | ||||
| 9 | 329157 | 7.35 | 8.89 | |
| Veerring D8 | ||||
| 10 | 329159 | 1.80 | 2.18 | |
| Tweede Tandwiel | ||||
| 11 | 329154 | 7.35 | 8.89 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 12 | 334987 | |||
| Metalen Bus | ||||
| 13 | 329156 | 1.80 | 2.18 | |
| Bus | ||||
| 14 | 329165 | 3.45 | 4.17 | |
| Trommel | ||||
| 15 | 329164 | 1.80 | 2.18 | |
| Slagpin | ||||
| 16 | 331189 | 73.29 | 88.68 | |
| Demperring | ||||
| 17 | 329142 | 3.45 | 4.17 | |
| Demper Ring | ||||
| 18 | 330144 | 1.80 | 2.18 | |
| Demperring | ||||
| 19 | 329145 | 1.80 | 2.18 | |
| Ring (a) | ||||
| 20 | 330142 | 1.80 | 2.18 | |
| Veer | ||||
| 21 | 329146 | 25.03 | 30.28 | |
| Ring (b) | ||||
| 22 | 330143 | 3.45 | 4.17 | |
| Schakelhevel (t) | ||||
| 23 | 329107 | 1.80 | 2.18 | |
| Zuiger veer | ||||
| 24 | 329106 | 1.80 | 2.18 | |
| Slagstuk | ||||
| 25 | 329105 | 3.45 | 4.17 | |
| Trigger veer | ||||
| 26 | 329104 | 1.80 | 2.18 | |
| Trekker | ||||
| 27 | 329100 | 1.80 | 2.18 | |
| Stopring | ||||
| 28 | 874759 | 1.04 | 1.26 | |
| Rol Pin D2x16 | ||||
| 29 | 880093 | 1.04 | 1.26 | |
| Drukhefboom (b) | ||||
| 30 | 329135 | 6.75 | 8.17 | |
| Naaldroller | ||||
| 31 | 329108 | 1.80 | 2.18 | |
| Trigger Piece | ||||
| 32 | 882896 | 1.65 | 2.00 | |
| Trigger Arm veer | ||||
| 33 | 329102 | 1.80 | 2.18 | |
| Trigger Arm (gray) | ||||
| 34A | 884201 | 12.30 | 14.88 | |
| Rol Pin D2.5x16 | ||||
| 35 | 881951 | 1.80 | 2.18 | |
| Naaldroller | ||||
| 36 | 329103 | 1.80 | 2.18 | |
| Drukhefboom (d) | ||||
| 37 | 329136 | 5.10 | 6.17 | |
| Regelaar | ||||
| 38 | 884221 | 7.80 | 9.44 | |
| Drukhefboom (c) | ||||
| 39 | 329134 | 10.35 | 12.52 | |
| Stopring | ||||
| 40 | 872971 | 1.05 | 1.27 | |
| Tweede Tandwiel | ||||
| 41 | 329155 | 12.15 | 14.70 | |
| Kogellager 695vv | ||||
| 42 | 329153 | 5.10 | 6.17 | |
| Vise Shaft | ||||
| 43 | 326150 | 7.80 | 9.44 | |
| Snaar | ||||
| 44 | 329151 | 12.00 | 14.52 | |
| Houder Microschakelaar | ||||
| 45 | 330145 | 1.80 | 2.18 | |
| Nylock Hex. Socket Hd.bolt M3 | ||||
| 46 | 331184 | 1.80 | 2.18 | |
| Poelie (b) | ||||
| 47 | 329149 | 11.70 | 14.16 | |
| Eerste Tandwiel | ||||
| 48 | 329152 | 10.35 | 12.52 | |
| Rubberenring | ||||
| 49 | 996407 | 1.05 | 1.27 | |
| Niet meer leverbaar, geen vervanging | ||||
| 50 | 872654 | |||
| Motor Ass'y | ||||
| 51 | 331188 | 39.74 | 48.08 | |
| Schroef M3x10 (m/ringen) | ||||
| 52 | 331172 | 1.80 | 2.18 | |
| Lichthouder | ||||
| 53 | 331174 | 7.80 | 9.44 | |
| Micro Switch Holder (b) | ||||
| 54 | 335025 | 1.20 | 1.45 | |
| Bout Hd M5x20 (10 Stuks) | ||||
| 55 | 949757 | 3.00 | 3.63 | |
| Borgplaat | ||||
| 56 | 331183 | 6.75 | 8.17 | |
| Naaldpin D3 | ||||
| 57 | 331181 | 5.10 | 6.17 | |
| Veertje (l) | ||||
| 58 | 331182 | 1.80 | 2.18 | |
| Drukhefboomveer | ||||
| 59 | 329133 | 1.80 | 2.18 | |
| Blade Guide (old 331128) | ||||
| 60A | 337786 | 59.40 | 71.87 | |
| Magazijnhouder | ||||
| 61 | 331141 | 3.45 | 4.17 | |
| NYLOCK HEX.SOCKET HD.BOLT M4X8 | ||||
| 62 | 878614 | 1.04 | 1.26 | |
| Ring (m) | ||||
| 63 | 329140 | 1.80 | 2.18 | |
| Afstands stuk | ||||
| 64 | 329137 | 1.80 | 2.18 | |
| Schakelarm | ||||
| 65 | 329138 | 3.45 | 4.17 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 66 | 334993 | |||
| Rol Pin D2.5x12 | ||||
| 67 | 878791 | 1.04 | 1.26 | |
| Magazine | ||||
| 68 | 329111 | 48.81 | 59.06 | |
| Voedingsstuk | ||||
| 69 | 329125 | 142.86 | 172.86 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 70 | 329114 | |||
| Rolspeld D2.5x5 | ||||
| 71 | 329128 | 1.80 | 2.18 | |
| Tijdschrift Cover (b) | ||||
| 72 | 329113 | 7.35 | 8.89 | |
| Seal Lock Hd Bout M3x12 | ||||
| 73 | 318832 | 1.65 | 2.00 | |
| Magazijnverblijf | ||||
| 74 | 329120 | 7.35 | 8.89 | |
| Roll Pin D2x6 | ||||
| 75 | 880585 | 1.05 | 1.27 | |
| Voedergeleiding | ||||
| 76 | 329118 | 6.75 | 8.17 | |
| Zeskant Bout M4x12 ( 10 Stuks ) | ||||
| 77 | 949813 | 1.65 | 2.00 | |
| Rol Pin D2.5x18 (10 Stuks) | ||||
| 78 | 949863 | 1.80 | 2.18 | |
| Voederveer | ||||
| 79 | 329115 | 1.80 | 2.18 | |
| Veergeleidebalk | ||||
| 80 | 329119 | 1.80 | 2.18 | |
| Stophefboom | ||||
| 81 | 331121 | 3.45 | 4.17 | |
| Busveer | ||||
| 82 | 329126 | 1.80 | 2.18 | |
| Tijdschrift Cover (a) | ||||
| 83 | 329112 | 6.75 | 8.17 | |
| Rol Pin D4x32 (10 Stuks) | ||||
| 85 | 949685 | 2.55 | 3.09 | |
| Nylon Moer M5 | ||||
| 86 | 877371 | 1.05 | 1.27 | |
| Machine Schroef M5x10 Zwart | ||||
| 87 | 329127 | 1.80 | 2.18 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 88 | 329124 | |||
| Gids Bar | ||||
| 89 | 329116 | 1.80 | 2.18 | |
| Spring Plate | ||||
| 90 | 329117 | 1.80 | 2.18 | |
| Spijkerplaat | ||||
| 91 | 329121 | 1.80 | 2.18 | |
| Magazijngeleiding | ||||
| 92 | 329123 | 9.00 | 10.89 | |
| Hex.socket Hd.bolt M5x8 (10 Pcs) | ||||
| 94 | 949818 | 2.40 | 2.90 | |
| Bout Hd. M6x7 | ||||
| 95 | 884215 | 5.10 | 6.17 | |
| Neus | ||||
| 96 | 329131 | 20.21 | 24.46 | |
| Leidingsplaat (b) | ||||
| 97 | 331108 | 10.35 | 12.52 | |
| Leidingsplaat (a) | ||||
| 98 | 331107 | 17.46 | 21.13 | |
| Pushing Lever | ||||
| 99A | 337787 | 36.44 | 44.09 | |
| Low Head Hex.socket Bolt M4x8 | ||||
| 100 | 331109 | 1.80 | 2.18 | |
| Hitachi Naamplaat | ||||
| 101 | 886342 | 1.80 | 2.18 | |
| Haak | ||||
| 102 | 332824 | 4.58 | 5.54 | |
| Schroef M4 | ||||
| 103 | 327001 | 1.80 | 2.18 | |
| Schakelaar | ||||
| 104 | 334988 | 67.93 | 82.19 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 105 | 334419 | |||
| Drum Demper | ||||
| 106 | 336988 | 1.04 | 1.26 | |
| Neus Kap (a) | ||||
| 502 | 886713 | 1.80 | 2.18 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 503 | 944458 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 504A | 339043 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 505 | 875769 | |||
| Beschermkapje Voor Batterij | ||||
| 506 | 329897 | 1.80 | 2.18 | |
